Всім привіт, всіх з 1м квітня! Вчора забрав дуже хорошу і кориснуштуковину фірми Connects2 - адаптер кнопок керма. Післявстановлення магнітоли були спроби подружити кнопки з магнітолою "просто так"). Вони не увінчалися успіхом (на це і не сподівався, просто задовольняв цікавість).

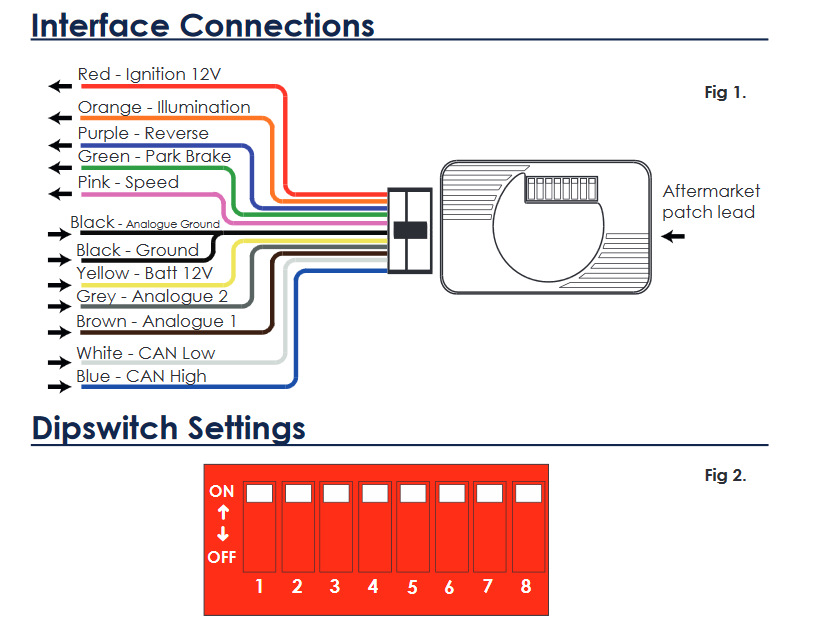

Установка адаптера багато часу не займає, головне розібратися зісхемою проводки.Я взяв універсальний UNI-SWC.4 у якого немаєперехідних фішок. Далі інструкція з підключення длявектроводів.

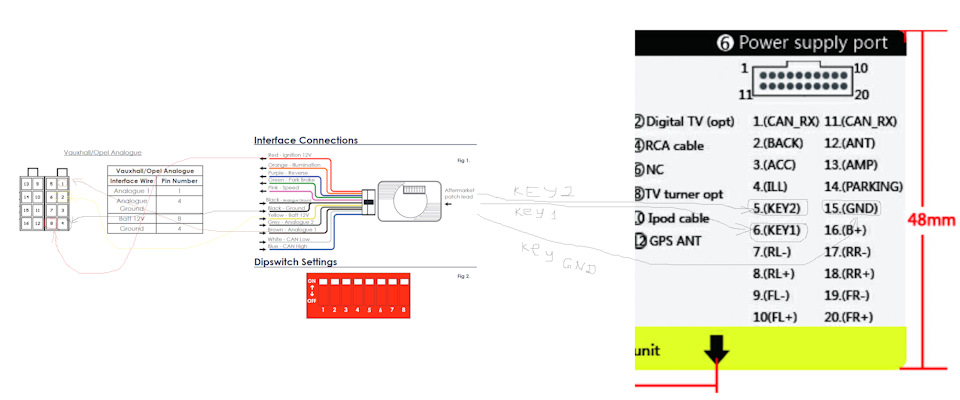

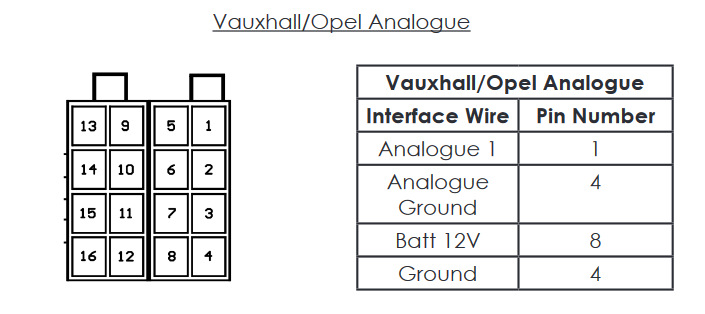

Якщо машинка до 2004 р. То каншина в штатній магнітолі невикористовується (мій випадок) Беремо коричневий провід адаптера (називається analog 1) і підключаємо його у фішці в контакті swc.Потім ще 3 дроти живлення - червоний до червоного, жовтий дожовтого і чорний до чорного.З другою фішкою адаптера теж всепросто, якщо магнітола китайська з присутніми проводами key1 і key2 (мій випадок) то просто з'єднуємо їх відповідними проводамиадаптера.

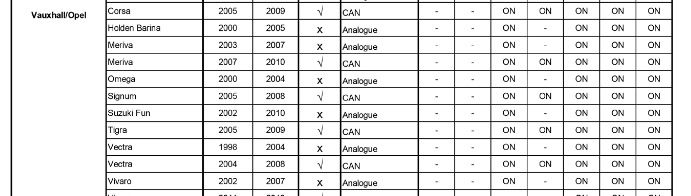

Останньою дією є налаштування dip-перемикачів. Потрібно в положення"off" перевести 1й, 2й та 4й тумблери. Інші повинні бути "on".Після цього можна спробувати навчити магнітолу кнопкам)
Другий випадок. Якщо машинка 2004+ р.В.
Тут нам потрібен CAN-H (синій) та CAN-L (білий) замість коричневогодроту.
> Підключаємо їх до відповідних контактів у фішці. Чорний, жовтийі червоний - як у першому випадку, дроти до магнітолі теж.Положення перемикачів dip змінюємо. Потрібно щоб 1й і 2й були"off", інші "on". На цьому все.
Сподіваюся комусь допоміг.
Усім повного бака та рівних доріг.
Коментарі16
доброго часу. Підкажи на віктрі б 2001 рік мульти кермо кнопки резестивні ? я вибираю адаптер. ось шукаю інфу або за допомогою can шини?
Привіт. А де замовляв?
caraudio.in.ua/product/co…s-adapter-knopok-na-rule/
У Росію отруюють?
Ось цього не знаю. Шукай у себе на аналогічних майданчиках, цих адаптерів зазвичай валом у всіх.
Та за такий цінник нах він потрібний!))
Ну це дивлячись як міркувати. Я, наприклад, знаю що отримав не тільки плюшку а ще й безпеку при водінні, оскільки не дивитимуся на мафон щоб переключити трек або змінити гучність. Але на смак і колір, як то кажуть …
Дуже сумнівна перевага, та ще й за такі бабки!((
Потрібно було звернутися до barbrady, ціна питання 0 грн та подивитися його відео.
Цей видос я бачив, і принцип наших кнопок знаю. Хотілося не ламати а зробити максимально близько до штатного варіанту.
можна докладніше, пліз
Якщо коротко, то у нас кнопки резистивні, сигнал з них обробляється cim-модулем і йде далі на гу. Можна перехопити сигнал з кнопок керма до cim і відправити прямо на гу. Працюватиме без адаптерів.
А детальніше можна
От видос із коментаря вище
А чи є десь інструкція впровадження?
Зайди до нього і спишись
