Всім привіт!
Ще під час карантину були встановлені передні сидіння з мазди6.
Все мене влаштовувало доки не почалися холоди, думаю самі розумієтещо таке шкіряні сидіння в мороз.
Сидушки мені дісталися з усіма блоками управління, зокрема і зблоком управління підігрівом який мені не вдалося перемогти(
Схеми в інтернеті не знайшов, сидушки ці розумні, є датчикиприсутності пасажирів, терморезистор, подушки безпеки, електрорегулювання (які були підключені відразу ж в день установки).робити не хотів, не мій варіант.

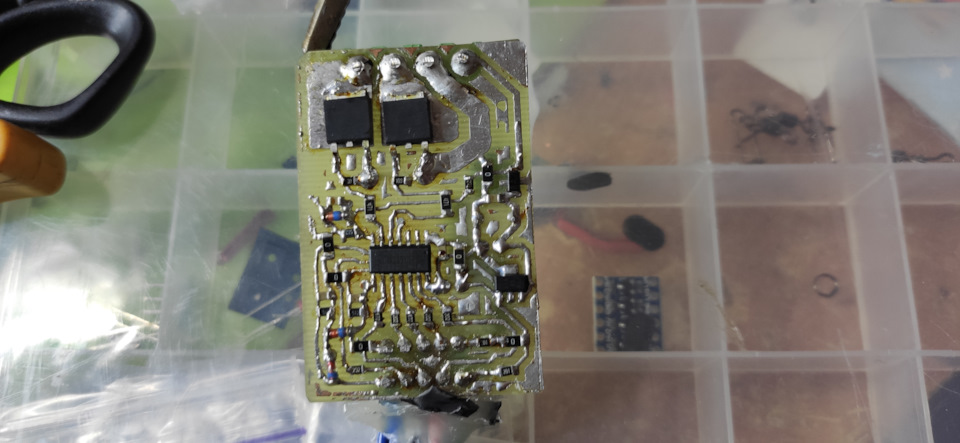

У сидінні стоїть 2 мата підключених послідовно, опір яких становить8 Ом при напрузі в борт мережі в 14 вольт отримуємо потужність24.50 Вт. Для управління був розроблений 2-х канальний контролердопустиме максимальне навантаження до 30 Вт, в дуже як на менекомпактне виконання.
Блок дозволяє керувати підігрівом 2 сидінь незалежно один відодного, а також дозволяє включати/відключати підігрів спинок накожному з сидінь.
При включенні запалення можливий перехід у заздалегідьзапрограмований режим для кожного з сидінь:включений на 100%, включений на 50%, підігрів ВИМКНЕНИЙ.
Натискаючи на кнопку кожного з сидінь можемо перемикати послідовнопо колу режими:100%, 50%, ВИМК.
Блок самостійно перемикає через задані проміжки часу режим 100%=> режим 50%, потім режим 50% = gt; ВИКЛ. Тривалість роботи вкожному режимі можна задати, зараз 100% = 5 хв, 50% = 10 і потімвикл. І роз'єми у відповідь

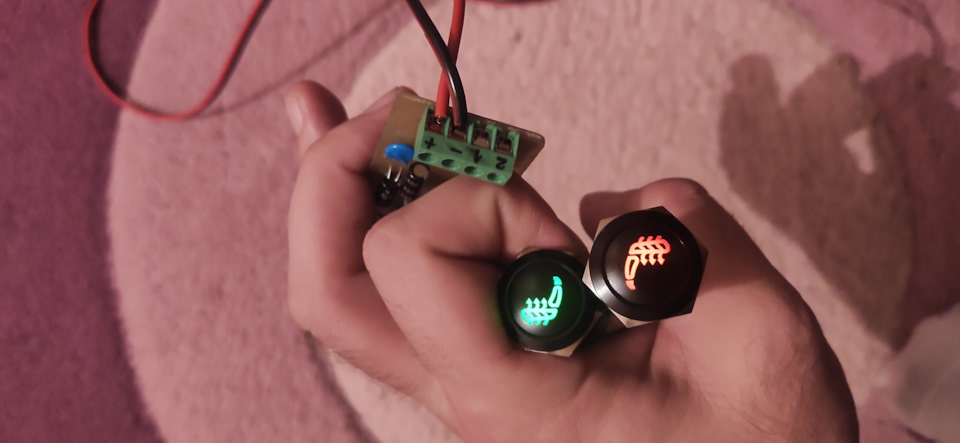

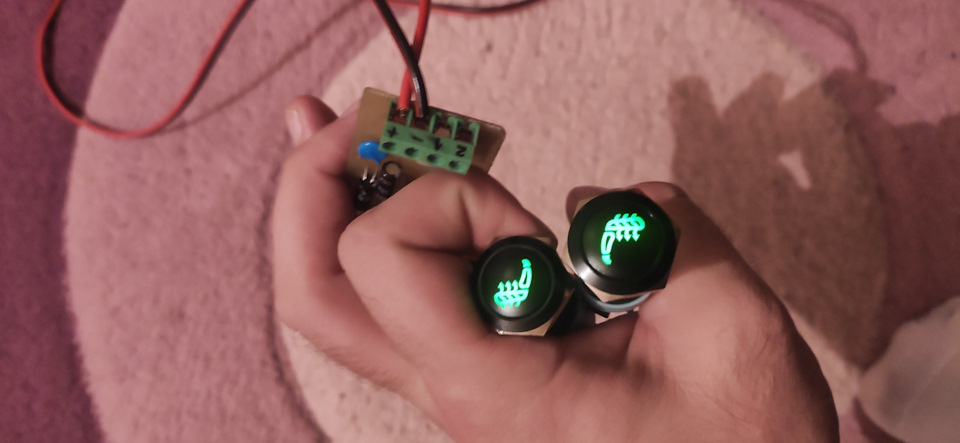

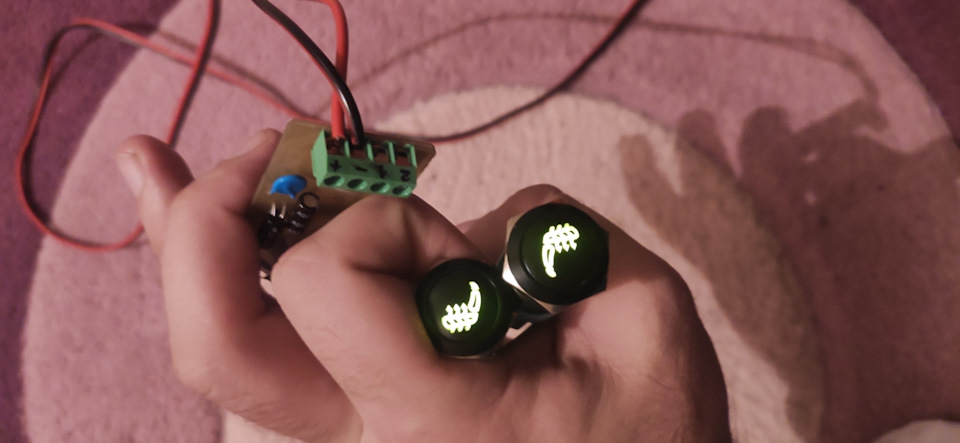

блок з кнопками

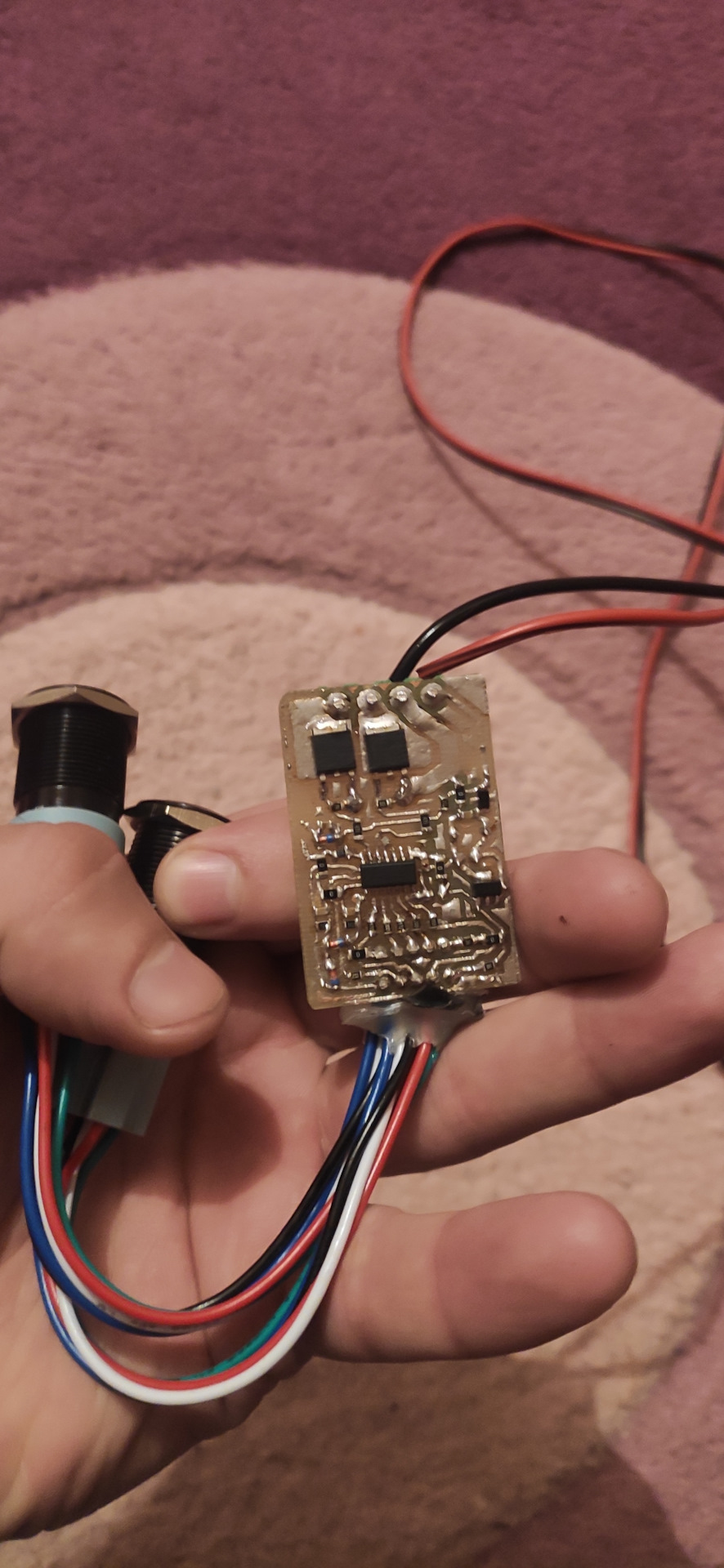

Все було протестовано на "столі", політ нормальний.
<
Після випробувань зібрав необхідну проводку, і пішов ставити вавтомобіль.
Після підключення все просто, простягнув проводи оправлення поконсолі під обшивкою підлоги до сидухів, і клікнув фішки.
Контролер управляє потужністю по "-", відповідно на підігрів бувпідключений постійний "+", який був взятий з живленняелектромоторів регулювань, провід там 2.5 квадрата, для таких цілеййого за очі.
перевірка перед монтуванням в консоль
вигляд старої та нової кнопки управління
останні маніпуляції по установці
готовий результат
Що я можу сказати, доопрацюванням я дуже задоволений, витраченіфінанси та час стояли результату котрий отримав наприкінці.
На цьому власне і все, всім дякую хто дочитав таку цікаву розповідьдо кінця!
Підписуйтесь, стежте за оновленнями БП, далі буде цікавіше.
