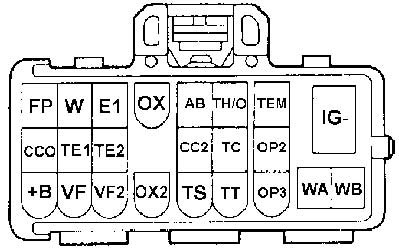

Діагностичний роз'єм
Використовуючи додатковий провід, з'єднайте контакти ТЕ1 та Е1контрольного (діагностичного) роз'єму.
< /p>
Код 1 – 1 спалах, пауза, 1 спалах- Нормально Несправностівідсутні
Код 12 – 1 спалах, пауза, 2 спалахи Сигнал RPM
Не надходить сигнал NE до ECM в межах декількох секунд післязапуску двигуна.
Не надходить сигнал G до ЄСU при частоті обертання колінчастоговалу двигуна від 500 до 4000 обмін.
Що дивитися Електричний ланцюг розподільника запалювання.
Розподільник запалення. Стартера, блок ЄСМ. Надходить сигнал NE доЕСМ при частоті обертання колінчастого валу двигуна більше 1500об.Хв.
Що дивитися-Електричний ланцюг розподільника запалювання.Розподільник запалювання. Електричний ланцюг блок запалювання. Блокзапалювання. Блок ЕСМ.
Код 14 – 1 спалах, пауза, 4 спалахи Система запалювання
Не надходить сигнал IGF поспіль 8 разів до блоку ECМ.
Що дивитися Електричний ланцюг блоку запалювання.
Блок запалювання. Блок ЄСМ.
Код 16 – 1 спалах, пауза, 6 спалахів
/>
Проблеми між двигуном CPU і АТ CPU в ЄСМ.
Що дивитися-Блок ЄСМ.
Код 21 – 2 спалахи, пауза, 1 спалах Головний датчик кисню.Обігрівач головного датчика кисню
Проблеми в електричному ланцюзі датчика кисню.
Що дивитися-Електричний ланцюг датчика кисню. Блок ЕСМ. Обігрівачдатчика кисню.
Код 22 – 2 спалахи, пауза, 2 спалахи Температура охолоджуючоїрідини. Або коротке замикання в електричному ланцюзі датчикатемператури охолоджуючої рідини.
Що дивитися-Електричний ланцюг датчика температури охолоджуючоїрідини. Датчик температури рідини, що охолоджує. Блок ЕСМ.
Код 24 – 2 спалахи, пауза, 4 спалахи Датчик температури повітря, щонадходить
Обрив або коротке замикання в електричному ланцюзі датчика повітря, що надходить.
Що дивитися Датчик температури повітря, що надходить. Блок ЄСМ.
Код 25 – 2 спалахи, пауза, 5 спалахів Несправність співвідношенняповітряпалива
Пере збагачення або пере збіднення паливної суміші протягом деякогопроміжку часу.
Що дивитися-Паливна форсунка.
Датчик кисню. Блок ЕСМ. Тиск у паливній системі.
Датчик температури охолоджуючої рідини. Датчик температури повітря.Витік повітря. Вимірювач потоку повітря. Система подачі повітря удвигун. Система запалення.
Код 26 – 2 спалахи, пауза, 6 спалахів Багата паливна суміш
Пере збагачення паливної суміші або обрив або замиканняелектричного ланцюга датчика кисню.
Що дивитися-Паливна форсунка або електричний ланцюг паливноїфорсунки.
Датчик температури охолоджуючої рідини або електричний ланцюгдатчика температури охолоджуючої рідини. Датчик температури повітряабо електричний ланцюг датчика температури повітря. Вимірювачпотоку повітря. Датчик кисню або електричний ланцюг датчика кисню.Паливна форсунка холодного запуску. Блок ЕСМ.
Код 27 – 2 спалахи, пауза, 7 спалахів. Додатковий датчик кисню.
Обрив або замикання електричного ланцюга додаткового датчикакисню.
Що дивитися-Додатковий датчик кисню або електричний ланцюгдодаткового датчика кисню.< br/>
Блок ЄСМ.
Код 31 – 3 спалахи, пауза, 1 спалах Вимірювач потоку повітря
Обрив або замикання електричного ланцюга між контактами VC таЕ2.
Що дивитися Вимірник потоку повітря або електричний ланцюгвимірювача потоку повітря (двигун V6).
Код 31 – 3 спалахи, пауза, 1 спалах Датчик (мАР) абсолютного тискуу впускному колекторі
Обрив або коротке замикання в електричному ланцюзі датчика МАР.
Що дивитися Електричний ланцюг МАР-датчика.
Код 32 – 3 спалахи, пауза, 2 спалахи. Вимірювач потоку повітря (двигун V6).
Обрив або коротке замикання електричного ланцюга між контактами VS, VC або Е2.
Що дивитись Вимірник потоку повітря або електричний ланцюгвимірювача потоку повітря.< br/>
Блок ЕСМ.
Код 41 – 4 спалахи, пауза, 1 спалах Датчик положення дросельноїзаслінки
< p>
Обрив або коротке замикання в електричному ланцюзі датчикаположення дросельної заслінки.
Що дивитися Датчик положення дросельної заслінки або електричнийланцюг датчика положення дросельної заслінки.
Блок ECМ.<
Код 42 – 4 спалахи, пауза, 2 спалахи Датчик швидкостіавтомобіля
Відсутній сигнал STD протягом 8 секунд при частоті обертаннядвигуна від 3100 до 5000 обмін.
Що дивитись-Датчик швидкості автомобіля або електричний ланцюгдатчика швидкості автомобіля.
Блок ЕСМ.
>
Код 43 – 4 спалахи, пауза, 3 спалахи Сигнал стартера
Відсутній сигнал STA до блоку ЄСМ при частоті обертання двигуна 800обмін та нерухомому автомобілі .
Що дивитися-Електричний ланцюг стартера.
Замок запалювання. Головне реле двигуна. Блок ЄСМ.
Код 51 – 5 спалахів, пауза, 1 спалах Стан вимикача
Відсутній сигнал idL або NSV або АС до блоку ECU при замиканніконтактів Е1 і ТЕ1 контрольного роз'єму.
Що дивитись Перемикач кондиціонера або електричний ланцюгперемикача.
Підсилювач кондиціонера. Блокатор стартера (кондиціонер). Датчикположення дросельної заслінки. Блок ЄСМ.
Код 52 – 5 спалахів, пауза, 2 спалахи Датчик детонації Обрив абокороткий замикання в електричному ланцюзі датчика детонації.
Що дивитися-Електричний ланцюг датчика детонації.
Блок ЕСМ.
Код 53 – 5 спалахів, пауза, 3 спалахи Управління детонацією
Проблеми із системою управління детонацією в блоці ЄСМ.
Що дивитися-Блок ЄСМ.
Код 55 – 5 спалахів, пауза, 5 спалахів Управління детонацією (двигун V6)
Проблеми з системою управління детонацією в блоці ЕСМ.
Що дивитися Блок ЕСМ. 1 спалах EGR-клапан
Занадто низький сигнал датчика температури EGR.
Несправність співвідношення повітря-паливо.
Що дивитись Система EGR. Датчик температури системи EGR абоелектричний ланцюг датчика температури системи EGR. Перемикаючийвакуумний клапан системи EGR. Блок ЄСМ
