Всім привіт!
Власне мова піде про самопальний k-line адаптер, а якщо бути точнимто про його зовнішній вигляд.
Адаптер працює, жодного разу не підводив, але набридло мені щоразув колодку пхати піни, було вирішено встановити це все в корпус.
Корпус у себе в місті не знайшов, довелося замовляти діагностичнийроз'єм GM12 в інтернет магазині, там А є і готові рішення, але цене мій шлях. Корпус приїхав, все ставати добре, як там і було. bagі щоб скидати помилки, необхідно використовувати інший пін уколодці.
Знайшов розпинування діагностичного роз'єму на просторах інтернетуі реалізував перемикання між K-лінією, і SRS за допомогою движковоповзункового перемикача.
Маємо тепер діагностику автомобіля+блока подушок безпеки, результатом задоволений. Його писати особливо нічого функції своївиконує, більшого від нього не вимагається. Ж ГБО, просто щоб був, тим більше всі компоненти були в коробці з різними хустками.
Версія поки що тестова, і без корпусу, але після всіх тестів ідоробок оформлю в корпус, можливо зменшу габарити (але це неточно).
Ось так з користю провів пару вечорів.
Ну і фото всього що зробив.

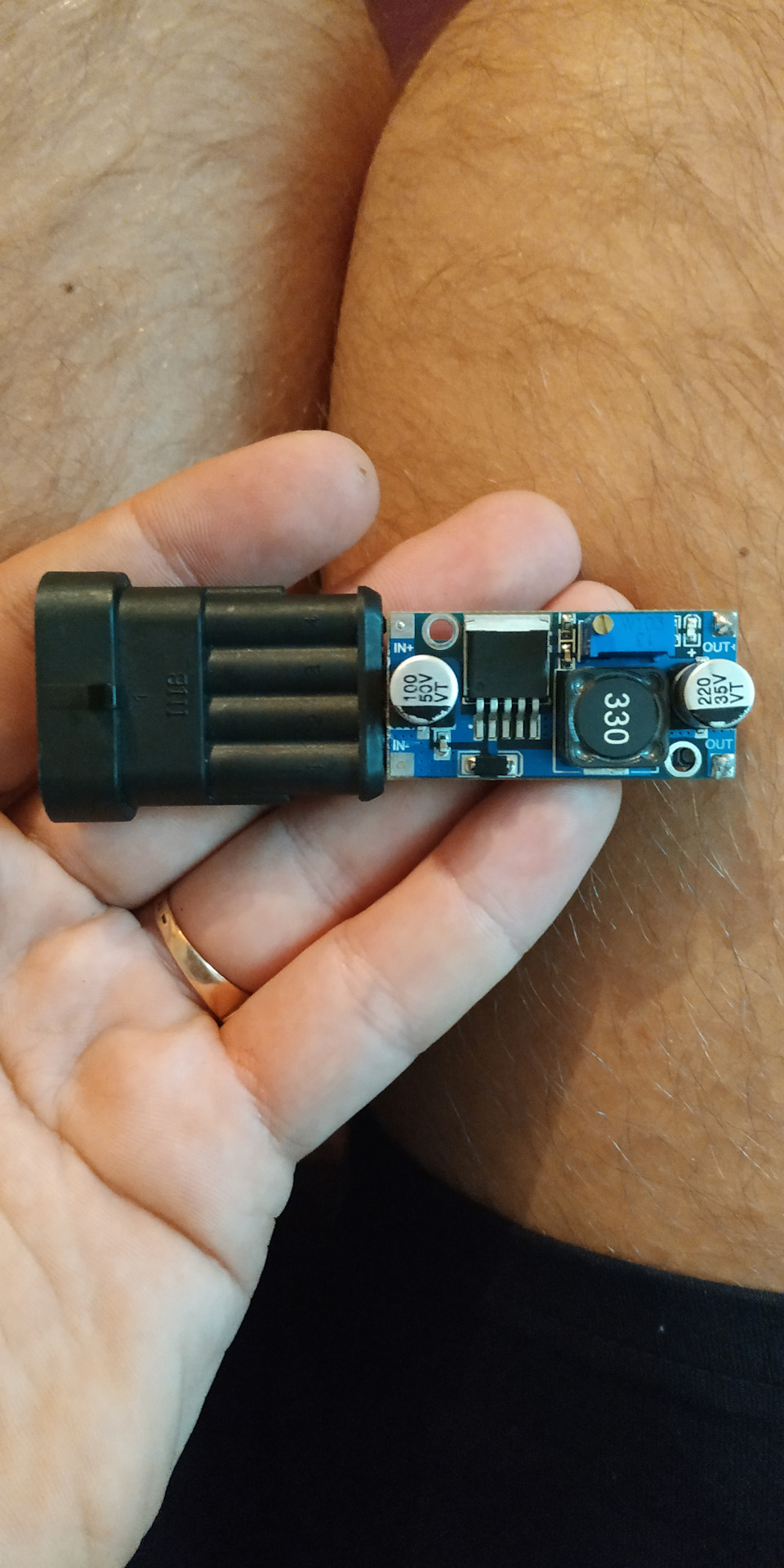

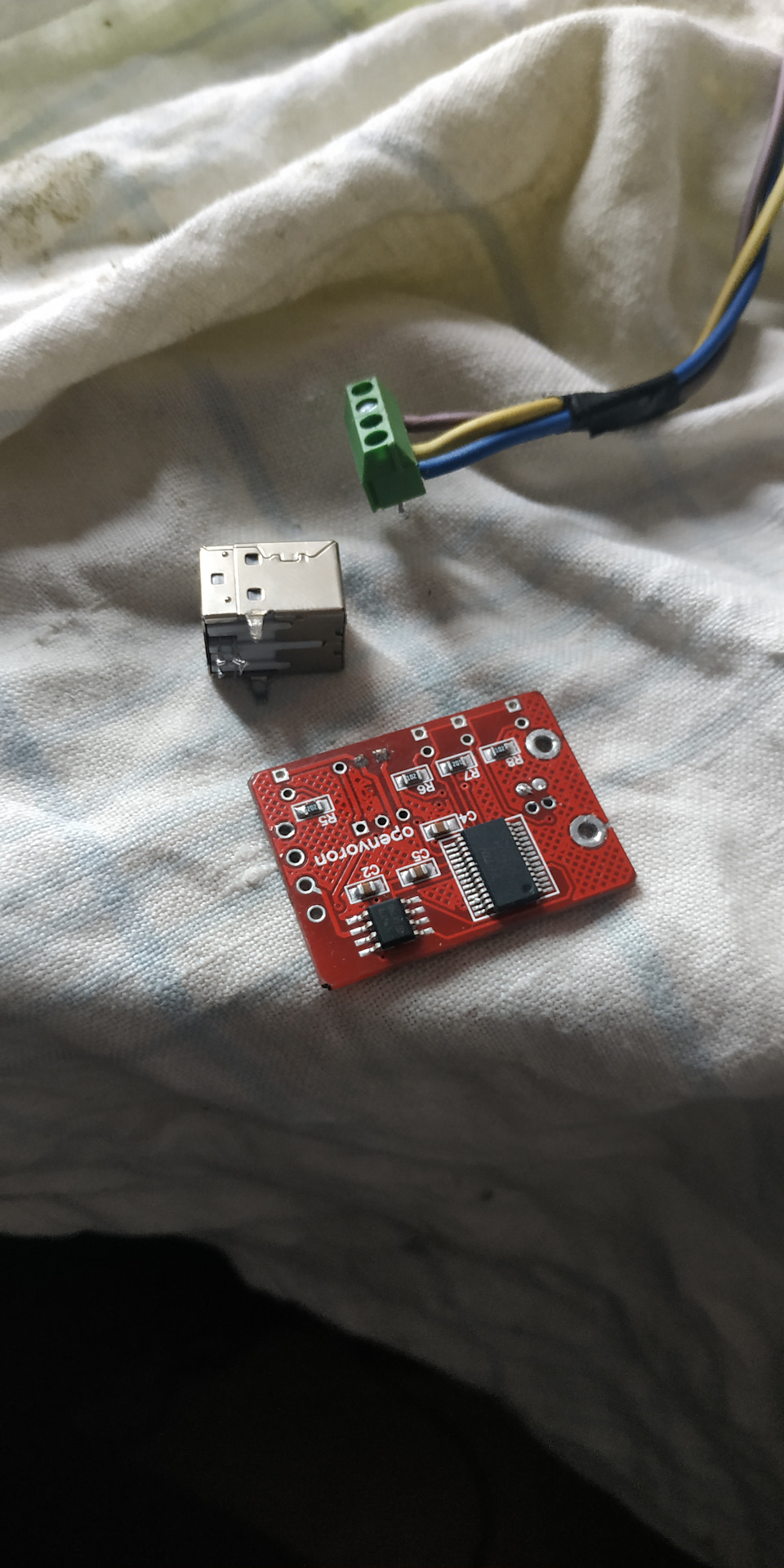

прибрав із плати все зайве
примірка
додав світлодіодів для індикації роботи

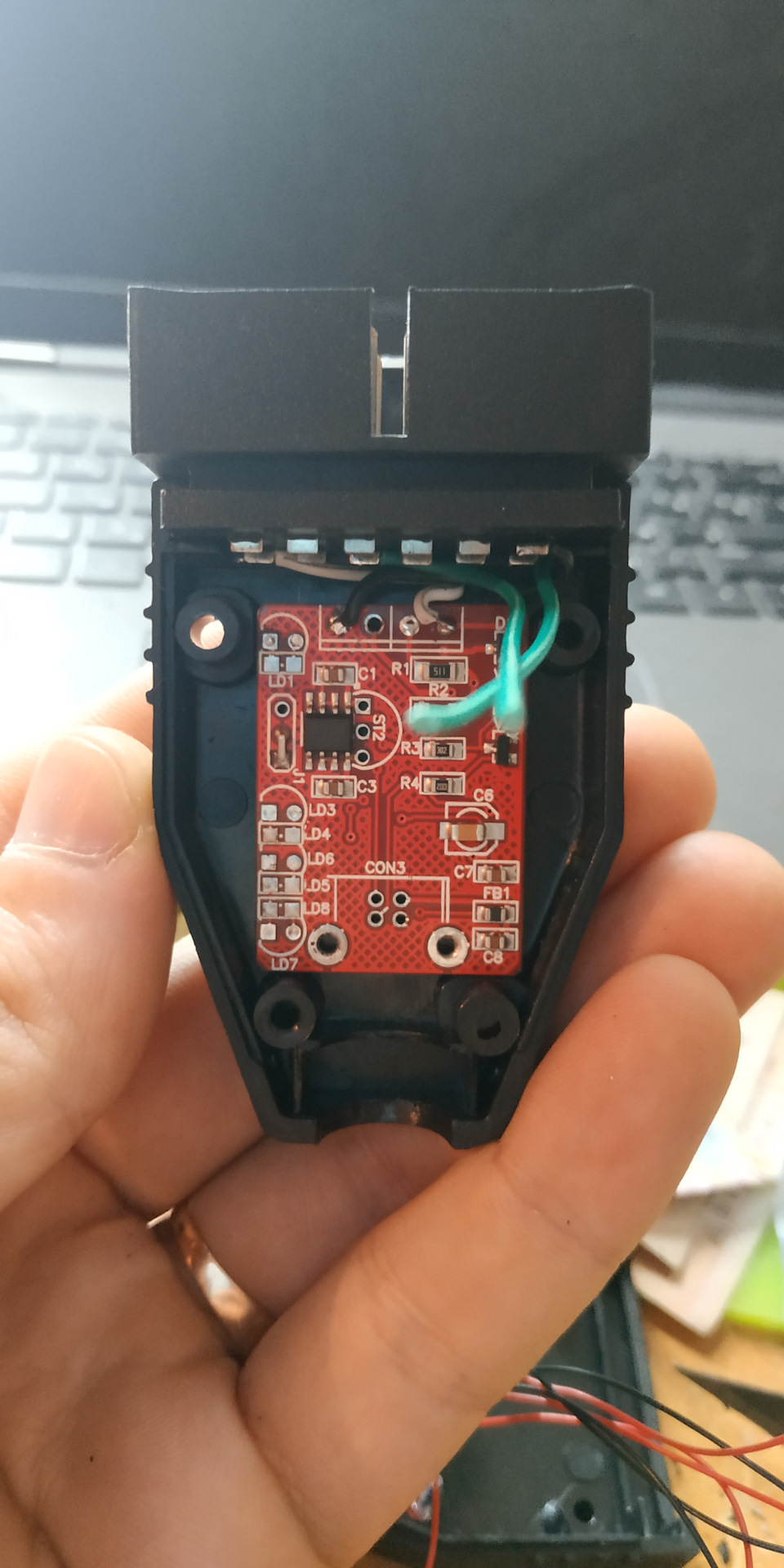

внутрянка

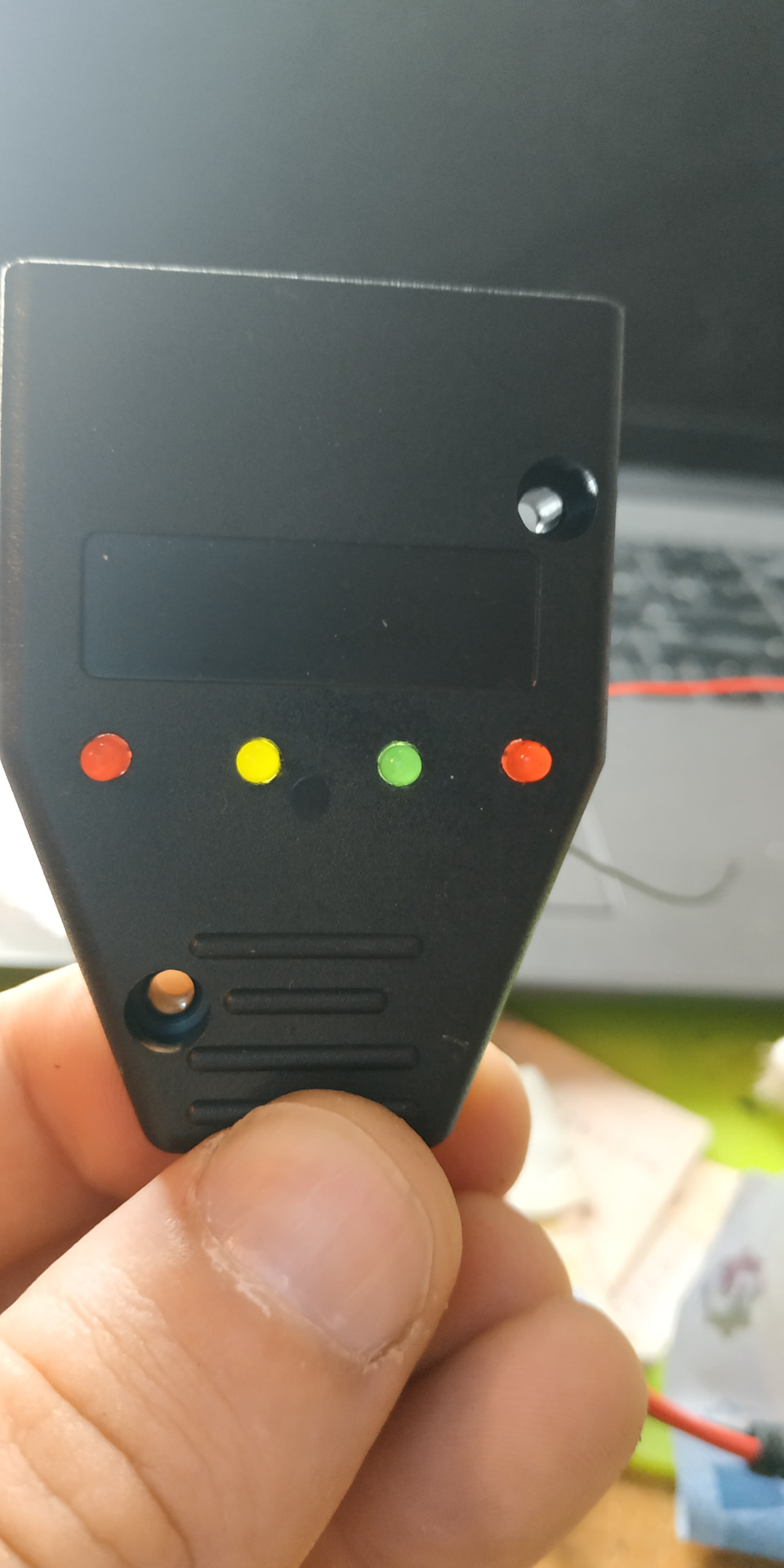

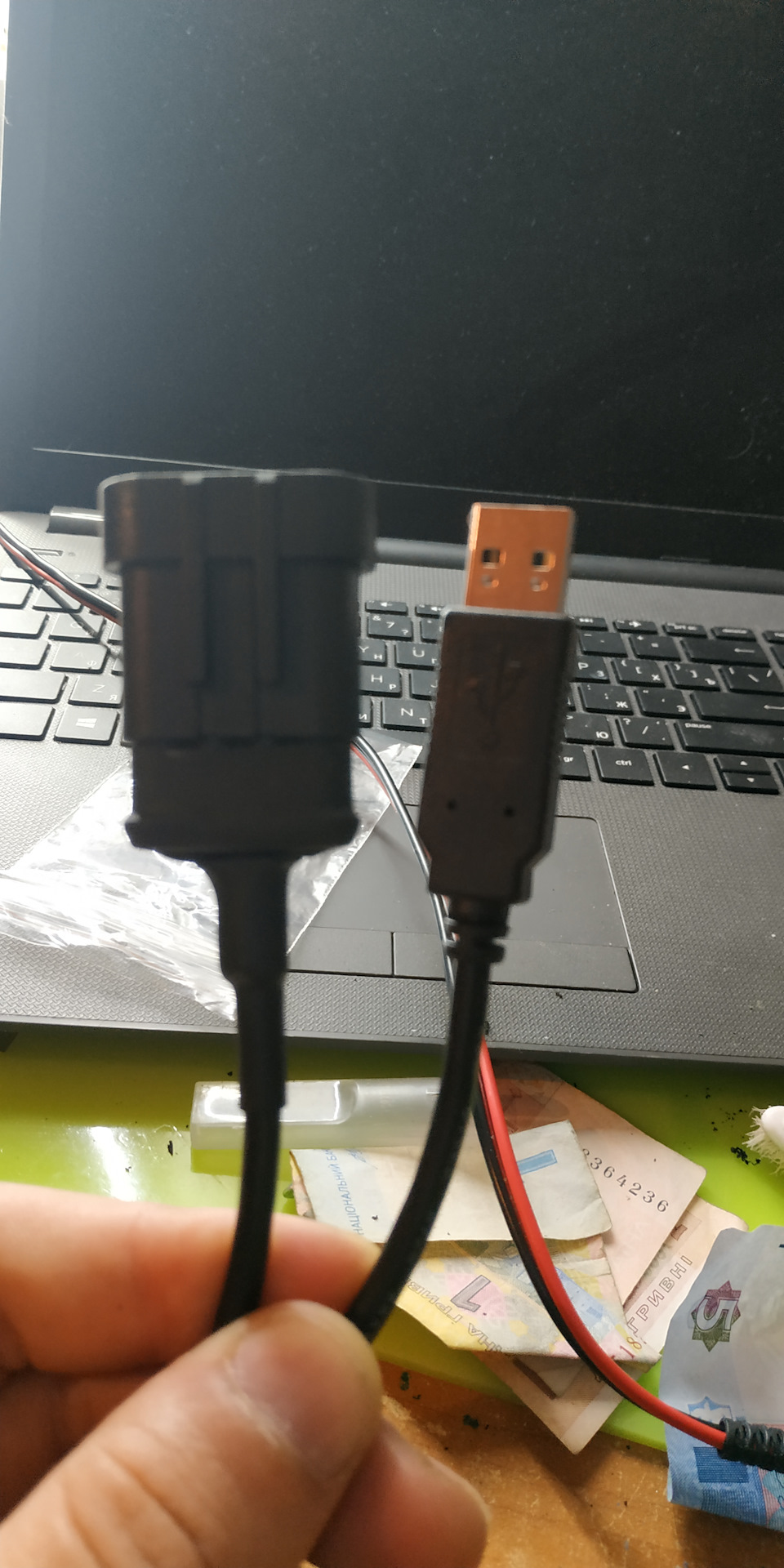

готовий результат
Розпинування діагностичного роз'єму GM12 (OBD1)
Дякую всім за увагу, до нових записів!
