У дев'ятці не вистачає досить важливої функції для мене -можливості прослуховування музики без включення запалювання, прицьому щоб магнітола сама вимикалася при вилученні ключа Виправитицю проблему вирішив встановленням замку запалювання нового зразкавід ваз 2110 з підсвічуванням личинки, захистом стартера, ідатчиком ключа (замок 2110 нового зразка від старого відрізняєтьсякращим підсвічуванням і тугішою поворотною пружиною). Керма івідсутність другого ключа від мого замку. І так, приступимо:Придбавзамок запалення 2110 фірми REKARDO FORTEX за словами продавцядосить ходовий ( хотілося б вірити), за допомогою зубила та молоткавикрутив зривні болти старого замку, озброївся двома схемами, вільним вечором, паяльником та гарним настроєм, почав творити.
Маємо дві схеми:<
Розпинування замку запалювання ВАЗ-2109 нового зразка (інжекторвисока панель):
1.Приходить +12В постійно<
2.Приходить +12В постійно
3.Приходить +12В після включення запалення (контакт 15), при стартіII не пропадає;
4.Приходить +12В після включення запалення (контакт 15/2), пропадаєпри старті (II);
5.Положення I, йде +12В на стартер (контакт 50);
6.Приходить + 12В після включення запалення (контакт 15), пристарті II не пропадає;
7.Приходить +12В від АКБ (контакт 30);
8.Приходить +12В постійно.

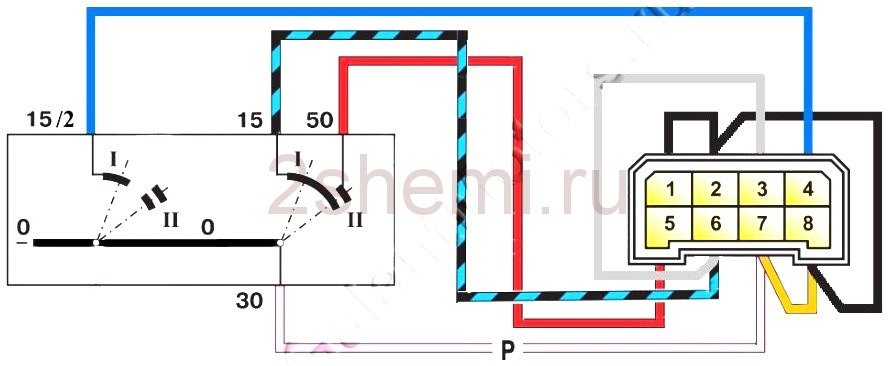

Ваз 2109 (інжектор)
Розпинування замку запалювання ВАЗ-2110:
< 1.Приходить +12В для мікрика датчика вставленого ключа;
2.Приходить маса при відкритих водійських дверях;
3.Іде +12В на стартер (контакт 50);
/>
4.Іде +12В після включення запалювання (контакт 15);
5.Іде +12В при вставленому ключі на 5 контакт БСК;
6.Приходить +12В для підсвічування личинки замка;
7.Приходить +12В від АКБ (контакт 30);
8.Не використовується.

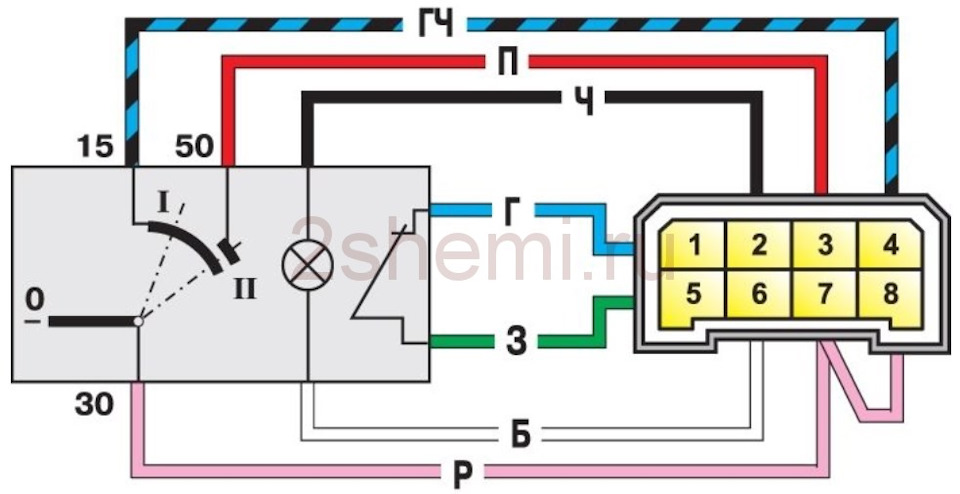

Ваз 2110 (нового зразка)
Тепер збираємо все воєдино, ииии…

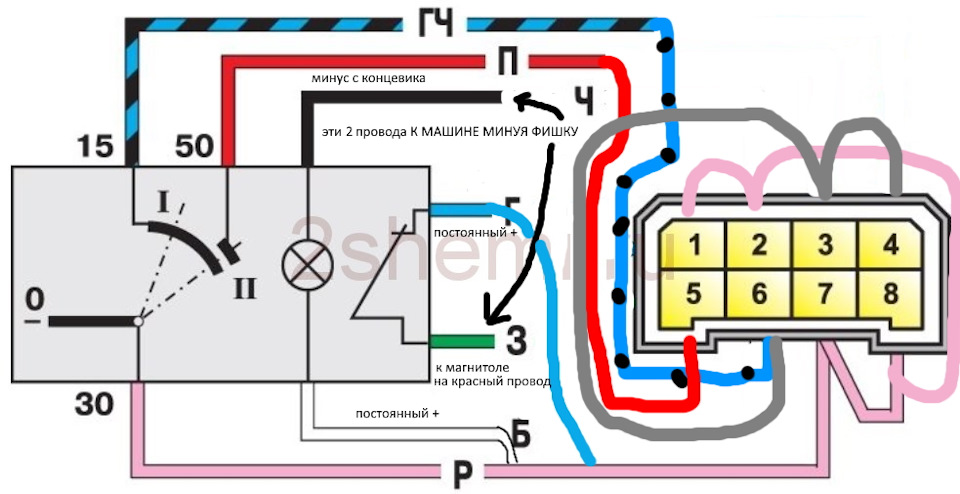

схема перепинування замку 2110 під проводку 2109

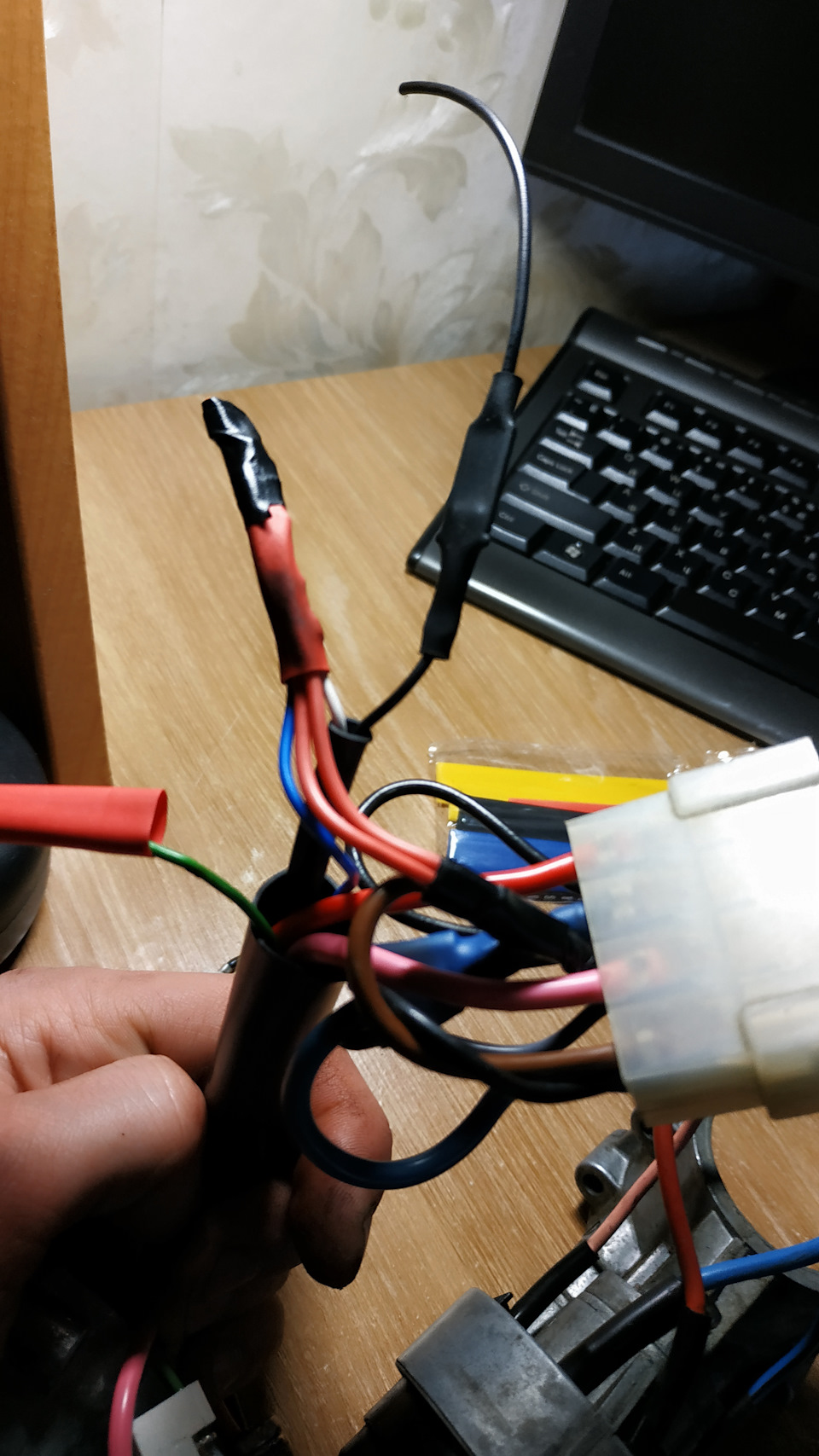

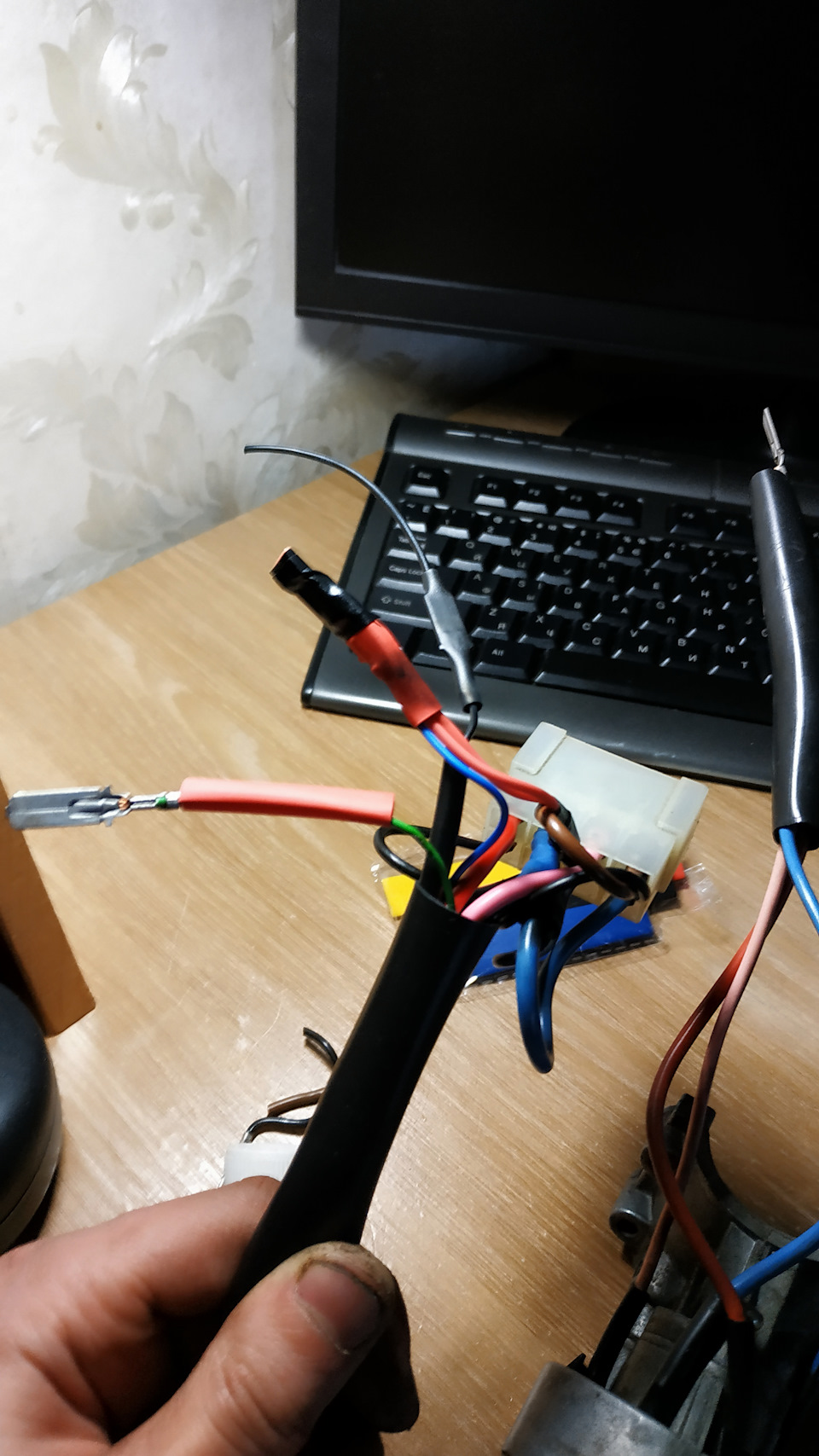

робочий безлад; )<
при переробці було використано більшість клем від старого замку, всі клеми виймаються з фішки за допомогою відгинання язичка тонкимпредметом, потім знову розгинаємо та вставляємо у фішку вправильному порядку.Далі обережно з вогнегасником в руціпідключаємо перепинений замок до автомобіля, прикручуємо (явикористовував зривні болти, але поки не зривав їх), збираємо кожухрульової колонки і радіємо результату!
Міцного здоров'я та удачі читаючим!
Коментарі20
Зробив все за схемою але не запускається двигун не крутить стартер що може бути ? Стояв замок старого зразка з реле купив замок від ваз 2110 нового зразка за тим знайшов цю схему все зробив за схемою запалювання включається але не крутить стартер з ц...
Начебто все зрозумів також куди підключати Блакитний, Чорний і Білий дроти? Як на останньому фото
Добрий вечір. Білий і блакитний з'єднати з рожевим від фішки (на постійний плюс) а чорний до кінцівок дверей (він для підсвічування личинки при відкритті дверей.)
Дякую я буду пробувати 💪
Радий допомогти!
Виходить всі махінації виробляються тільки на замку запалювання? На тій колодці, що виходить з торпеди, нічого не чіпаємо?
Саме!
99 інжектор 2002 року! Ну мож ще проводка під замок старого зразка 😏! Треба подивитися хто з реле робив перехідники тоді!
Замок старий без діода підсвічування і заебеш повертати ключ до старту, тобто не як на 10 замку, відразу повертався і включається запалювання, потім старт, а на рідному довго ключ треба повертати!
Це схоже на замок як на карбі
Машина ще кінця 90х? Тут треба думати як правильно переставити. Провода ...
Просто стоїть замок рідний з релюхою прямий біля замку на проводах замку, все в зборі, а на десятому замку тільки колодка і все!
Хмм, у мене релюхи не було, воно в моїй десь в іншому місці...
Замок старий на два положення?
Так, інжектор 99 висока панель! Ну я зрозумів прямий на 10 замку, на 10 колодці переставити дроти як на третій схемі у тя і просто з'єднати колодку замку від десятки зі штатною колодкою?! Так?
Здорова! Все залишається від 10 замку і колодка теж десята, просто міняємо дроти на колодці і все, реле ніякі не встановлював? Це ось у тебе перестановка на третьому фото, після цього з'єднуємо колодку замку зі штатною колодкою і все?
Привіт! У моєму випадку я відрізав від старого замку колодку з проводами і вже припаяв до проводів нового замку, тому що там якість краща. Але можна залишити і 10 колодку.
Жодних реле не потрібно, якщо у тебе інжектор з високою панеллю.
Давно робив собі так але щось не пішло і валяється. Ось зараз панель євро по шматках збираю і проводку нову кіну від ваз 2114.
Чудово. Давно хотів собі так переробити. Та всі руки не доходять
