Усім привіт!
Кому цікаво, почало тут.
Хлопці, хто чекав на цей пост — сміття, що так пізно викладаю.
Руки нарешті дісталися цього звіра :)
Приїхав мій китайський саб Поки чекав посилку все переживав чи невідлетіли в нікуди мої 6 косарів :)/>
І так, ось він!

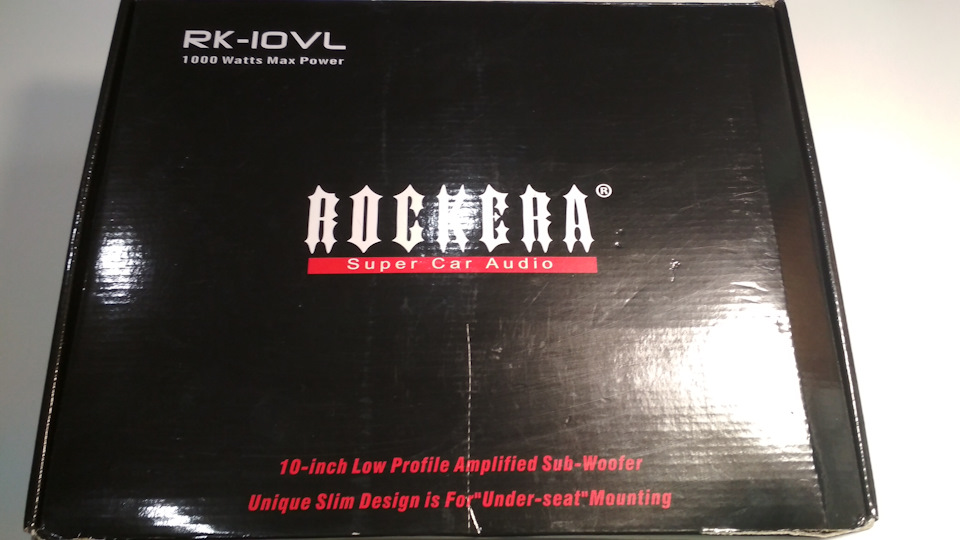

Коробка.

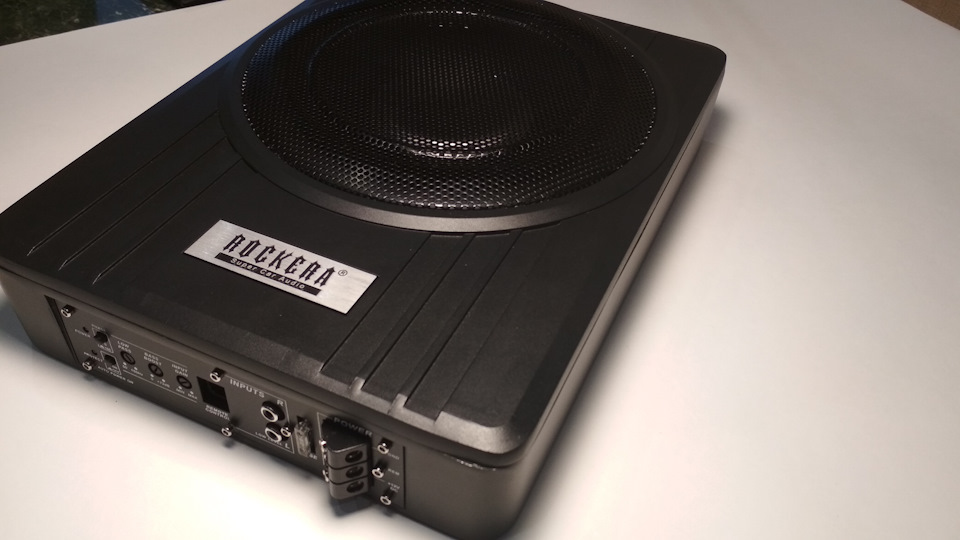

Виглядає бомбезно! :) (порівняю з Alpine PWE S8)
> Матеріал корпусу — алюміній.
Важить близько 5 кг.
Габарити:
Д:34, 5 см
Ш:26 см
В:8 см (з урахуванням захисної сітки динаміка)

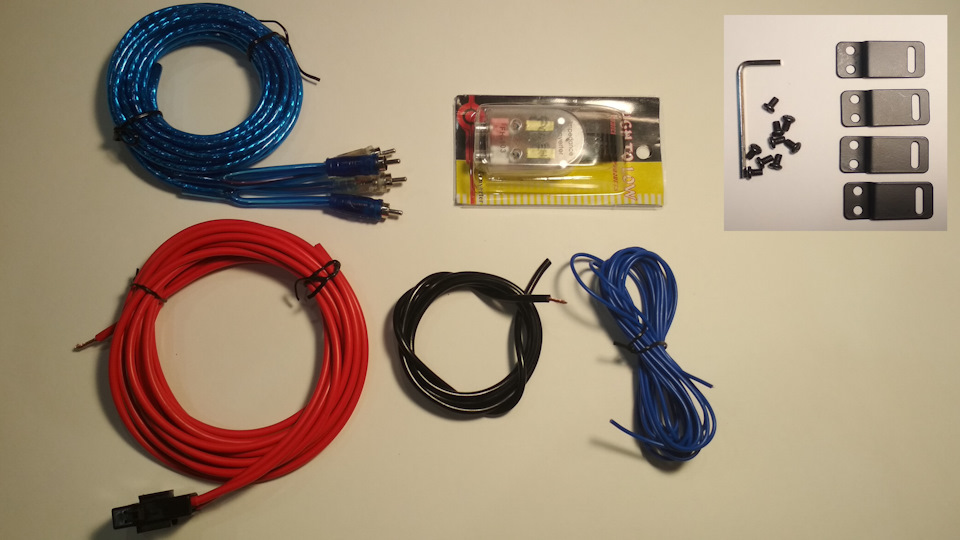

Комплектація:

1.Чорний кабель - "мінус"
2.Червоний кабель - "плюс" (іде з паралельно включений запобіжникомна 15А)
3.Синій - керуючий (REM)
4.Синій сигнальний аудіо - типу "тюльпан" для підключення саба домафона.
5.Перетворювач аудіо сигналу з високого рівня в низький.

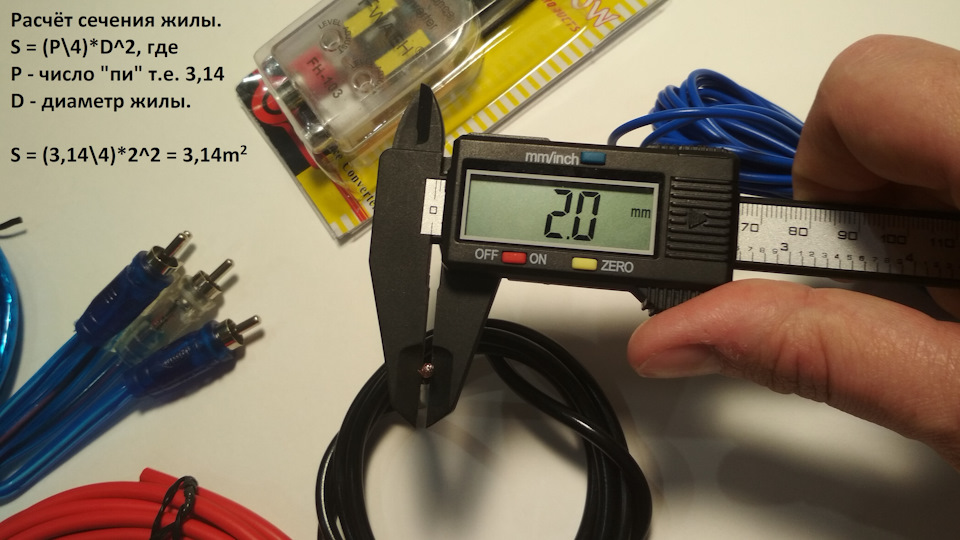

6. Комплект кріплень для фіксації саба в авто. Що стосуєтьсядротів, скажу точно, що сигнальний аудіо кабель можна відразувикидати т.К. На вигляд він виглядає непогано, але якщо придивитися "екрана" у нього немає взагалі. А фольга, яку можна розглянути нафото, нічого спільного із загальним "мінусом" кабелю не має. Далісилові дроти. Їх сміливо можна залишати (не дивлячись на коментарілюдей з Алі) Провід мідний, діаметр жив 1, 9 - 2 мм. Виходячи зформули розрахунок перерізу (на фото вище ) отримуємо 3, 14 йдемо в "гугл" знаходимо граничні навантаження на мідні провідники ідізнаємося, що наші проводи спокійно витримують до 25А. Лінійноговиходу на мафон. Тобто. До девайсу підключається безпосередньосиловий аудіо вихід з мафона і на виході девайса отримуємоаналоговий вихід який можна далі юзати у своїх аудіофільськихцілях. Такою штукою користуватися "шкідливо" якщо далі требапідключатися до всього, але якщо мова йде про "низах" на собі - тутпариться, особливо не треба. Нам важливо баси отримати, а неінструментальний звук:). ІМХО!

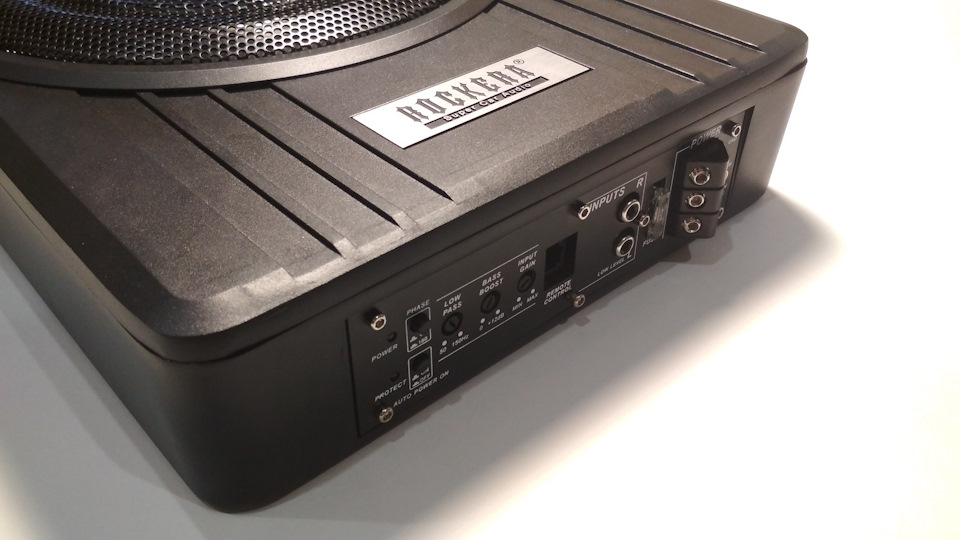

Розглянемо панель управління :

Зверніть увагу на відсутність входу високого рівня! На фото упродавця він є!

Зліва — на — право:

Два світлодіоди:один сигналізує про навантаження (якщо така буде), другий про наявність живлення на собі.
Далі бачимо дві кнопки:верхня відповідає за фазування на 180 град, друга кнопка включає функцію авто включення саба за наявностівхідного сигналу.
Далі роз'єм для підключення зовнішнього регулятора гучності. Укомплекті його немає, але продавець можна купити додатково за 1000руб. Вважаю це обдираловом (далі розповім чому). Значить що тамзалишилося … так! два RCA для входу низького рівня, запобіжник на24А та клеми живлення:
+12V, REM та "земля"
Хто не знає, REM потрібен для дистанційного включення саба змафона. На позаштатних мафонах зазвичай цей роз'єм позначений синімпроводом.
АЛЕ, якщо у вас на мафоні REM немає, то ми тупо ставимо перемичкуміж +12V і REM і все. Саб запуститися.
Перемичку можна робити з будь-якого тонкого дроту. Це слаботочнийсигнал. Перше, що хотів зробити після отримання саба в руки - цехотів розкрити йому кишки, щоб показати вам що всередині:чи там тамнасправді DC перетворювач і який вся всередині стоїть. Але, якпочав розбирати його, обійшлося мені! Саб по контуру проклеєнийдуже гарним герметиком і навіть за достатньої сили та допомогиінструменту він не піддався! Це, як на мене, говорить про хорошуякість складання. Що скажу про звук … в домашніх умовах сабзапитував від блоку живлення 12V 2А. При прослуховуванні динамічноїмузики блок живлення йшов на захист на 15-20% гучності і можузробити висновок, що DC підвищуючий перетворювач, швидше за все, всобі таки стоїть.
Фільт низьких частот мене дуже порадував:на 50 гц Бас дуже м'який іглибокий, на 100-150 ГЦ виразний і соковитий (якраз напідспівування мафону). Я думаю 100-150 Гц підійдуть любителям "долблящего клубняка" :) Що скажу про якість ... Хлопці, менеприємно вразило! Качає сабік дуже непогано для своїх скромнихрозмірів! У кімнаті 20 кв. На тій гучності, на яку давав викрутитиблок живлення, в кімнаті починали деренчити предмети :). Вважаюпокупку дуже гарною у своєму класі. Наприкінці квітня ставитиму вмашину. Планую спочатку прослухати як у салоні звучатиме і вбагажнику. Потім виберу і буду фіксувати. Що стосуєтьсядистанційного провідного пульта. Для цього знадобиться:
— роз'єм RJ11 ( 6pin)
— Телефонний кабель (з 6 проводами)
— змінний резистор на 45- 50 кОм
Ось схема :<
Так само, як і обіцяв, викладаю короткий видос з оглядом.
Строго судити не треба.Мій перший видос :)
Всім добра!
