Продовжую свою сізіфову працю з пошуку комфортної підвіски, і хочуподілитися деякими результатами.
Отже, щоб правильно підібрати пружини авто, потрібно знатинавантаження по осях.
) і навантаження на його осі пов'язані співвідношенням:Ма = Нпо +Нзо. Осі, що зустрічається в каталогах запчастин — це якийсьдіапазон осьових навантажень, на роботу з яким розрахованаконкретна деталь.Це значення вказано для незавантаженого авто.1740 кг без завантаження І є максимально допустимінавантаження на осі — 1170 кг на передню і 1220 кг назадню:
Маючи ці значення можна розрахувати осьові навантаження длянезавантаженого авто:
K = 1740/(1170 + 1220) = 0, 728 (відношення маси без завантаження домаксимальної)
Нпо = 1170 * 0, 728 = 851, 76 кг
Нзо = 1220 * 0, 728 = 888, 16 кг

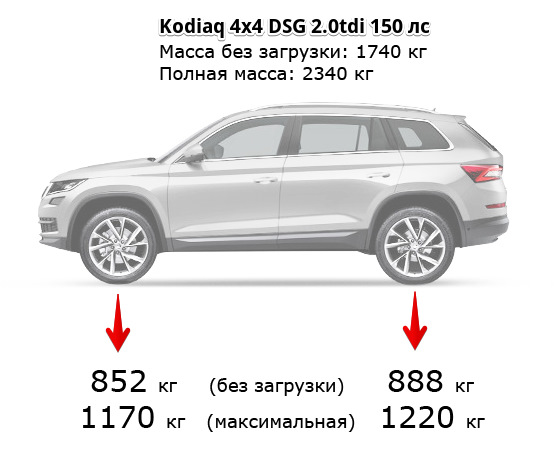

Зафіксуємо це на малюнку:

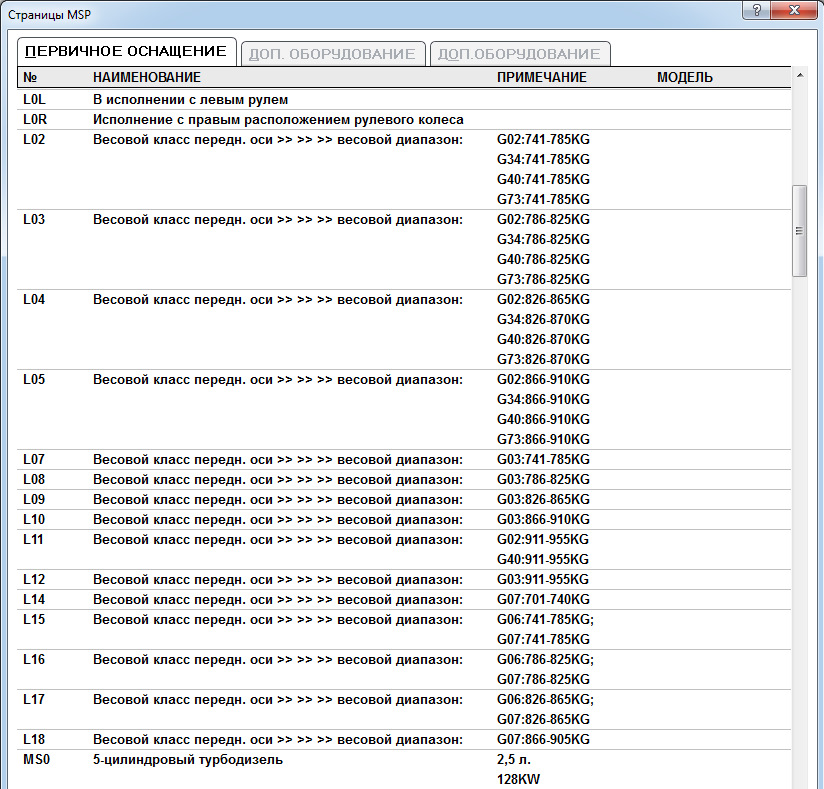

Тепер подивимося в таблицю вагових класів для передньої осі:
з ETKA для Tiguan (5N2)
Як бачимо, осьове навантаження чітко потрапляє до класу L04.Для Kodiaq є номер 5Q0411105DN. У мене ж стоїть пружинакласу L05 (жовтий-коричневий-жовтогарячий). Зважаючи на все це і є "пакет поганих доріг", який дає якийсь приріст до кліренсу, зменшуєймовірність пробою підвіски, але й зменшує плавність ходу такомфорт.

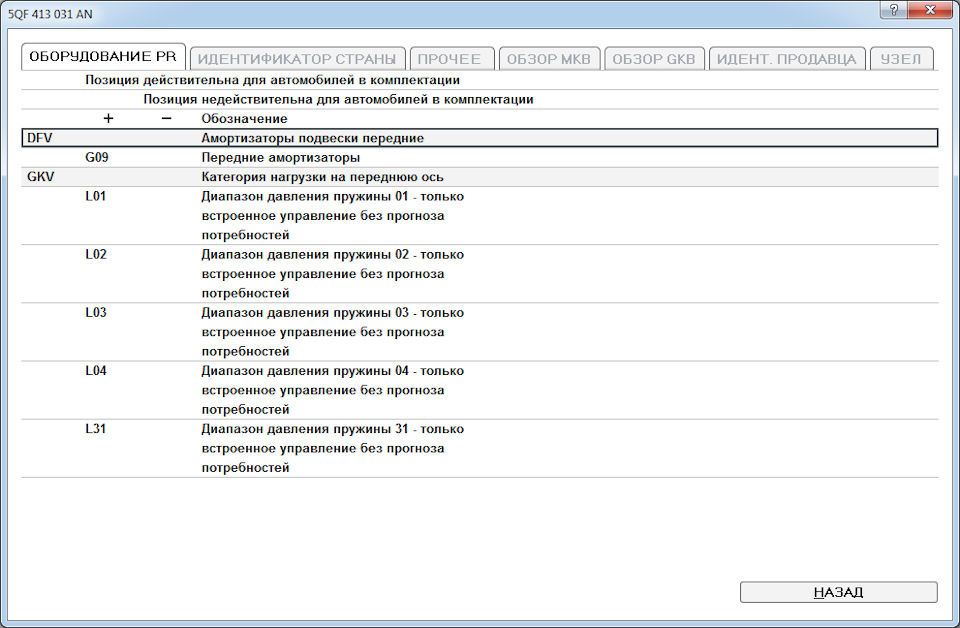

ще цікавий факт. Я переглянув номер переднього амортизатора намоєму кодіаку:5QF413031AN. І заглянув у каталог ETKA за цимномером:Запчастини на фото:5QF413031AN
Виявилося, що цей амортизатор взагалі не розрахований на роботу зпружиною класу L05! Як так вийшло я не знаю.
Тепер справу за частиною практичної, але швидкої реалізації необіцяю. :)
UPD:метод розрахунку приблизний, тк при завантаженні автомобілямаса розподіляється нерівномірно між осями. Для точних значеньтреба зважувати на терезах! UPD2: Продовження (все-таки замінаамортизаторів):https://megadriver.org/p430869-sliax-do-komfortnoyi-pidviski-castina-3-action
Коментарі17
на легкому кароці стоїть L10. Це як? При цьому, найм'якший з усіх кросоверів на MQB
Не можу знати. За ваговим навантаженням він дорівнює L05. М'якість - суб'єктивний параметр.
ось тільки бувають пружини на карок від L01 до L34 судячи з ETKA. Я це розумію так, що для кожної моделі ці пружини позначають різне
Там немає інформації. Пружини підбираються під навантаження на вісь (вона може різнитися в різних комплектаціях навіть однієї моделі) і під необхідну висоту (кліренс). Звідси стільки варіантів для одного авто.
та я до того, що ви брали для кодіака таблицю від тигуана. А на кодіак ці L можуть означати інше. Адже на гольф та октавію ви не брали таблиці - вони інші.
Звичайно. Я не знаю що там закодував виробник. Просто припустив (машини схожі по агрегатах і вазі) що можуть збігатися. На кодіак в етці тоді взагалі не було інформації з вагового навантаження. Та й самі мої розрахунки дуже приблизні. . не враховані ...
Спасибі за працю і роз'яснення =)Підкажіть, як ви отримали доступ до таблиці з ваговими класами передньої осі? Та, що на скрині.Хочу зрозуміти які вагові класи у європейських пружин 5Q0 411 105 CG (PR-G02, G03+L09)5Q0 411 105 CH (PR-G02, G03+L10)5Q0 ...
Здрастуйте! Давно було.Через ETKA можна вибрати Tiguan, рік виробництва - інформація по каталогу - сторінки MSP і там внизу в рядку пошуку вписати L0
Зрозумів, дякую. Шкода немає в інтернеті, буду на мак ставити через паралель )А ви на якій комбінації амортів і пружин зупинилися в результаті?
Пружини сток, амортизатори koni під кодіак. Загалом добре, але комфорту ще більше хочеться. Мб пізніше про пневму подумаю )
Чим більше вникаю, тим більше про пневму думаю теж =)
З ETKA трохи проблемка. Цей скрін від пружин від Tiguan 5N2 = (Це попереднє покоління. Тобто розважування нашого інша і її немає в ETKA.
👍 👍 👍 глибоко копаєте 😉Я для себе вирішив - як зітреться рідна гума 235/55 R18, так поставлю 235/60 і тиск в шинах знижу з 2,4-2,7 на 2,2 (приблизно). рідні шини з різним тиском з 1,9-2,0 м'який хід, але шини виглядають трохи приспущеними, з 2.2 для ...
я пробував на 2.2 бар. Різкого поліпшення не відбулося, і мені психологічно стрімко так їздити, страшно що колесо може, наприклад, розбортуватися в повороті. Ресурс гуми менший і пляма контакту змінюється.
Доброго! Саме цю тему обговорюємо в чаті. Є просте рішення H&R -25мм. Я записався на заміну на 15.05.2019 р. Буде докладний пост після.
Стоп-стоп =)Там треба уважно дивитися, що саме людина ставив.Я поставив питання - подивимося на відповідь. як здогадуюсь який отримаю результат =)
Киньте, будь ласка, посиланням, де можна підібрати ці пружини під модель.
