Не знаю тільки у мене в базі або взагалі на всіх нових logan іsandero чомусь немає підсвічування кнопок скло підйомників і так єдва варіанти:

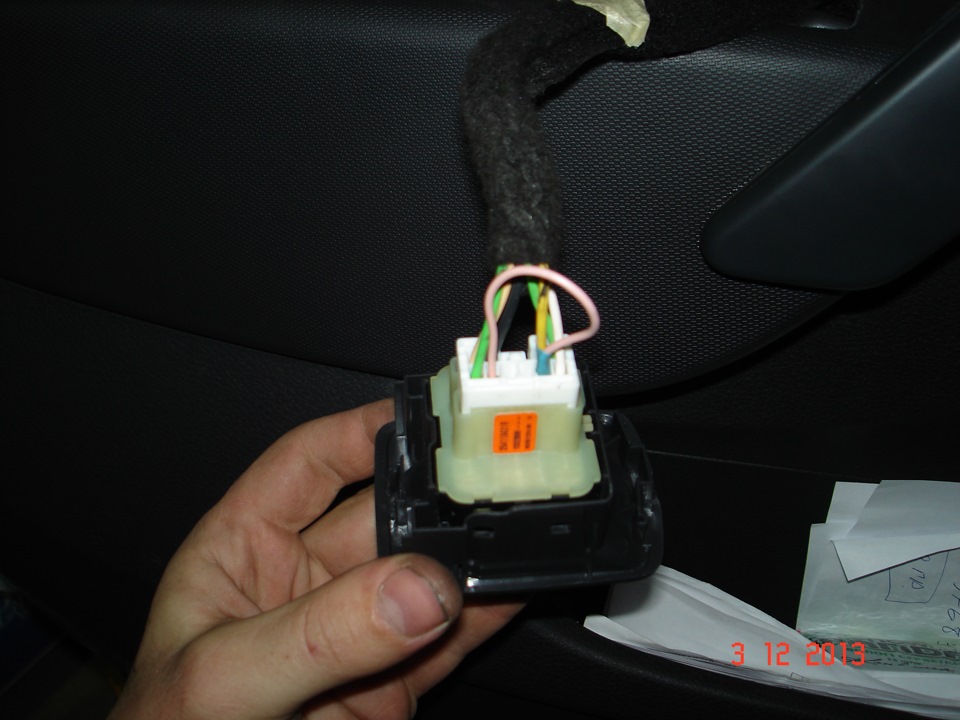

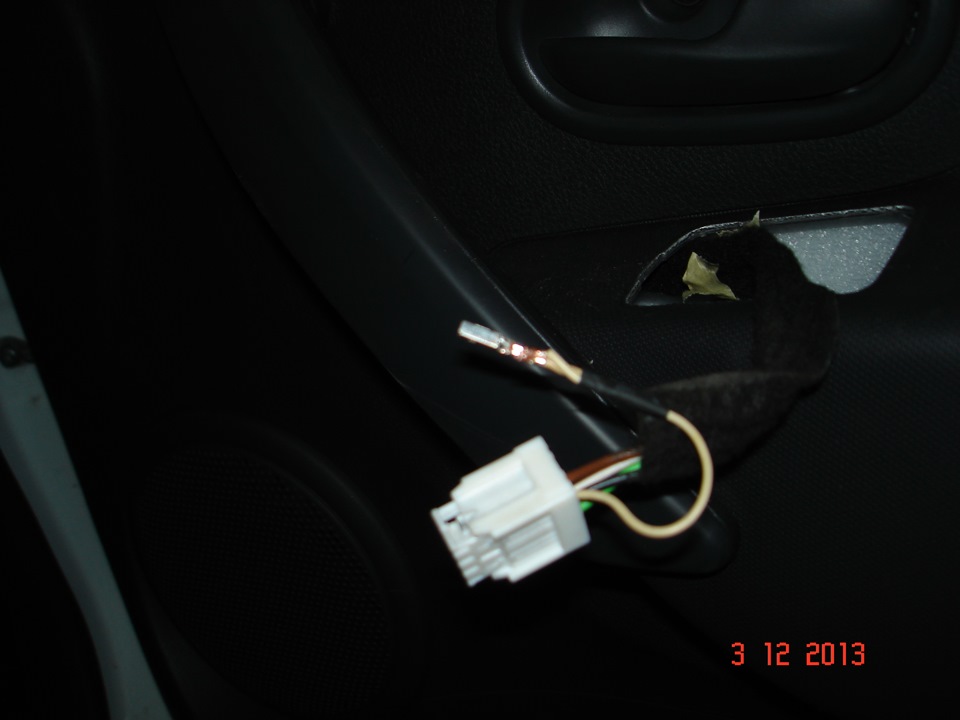

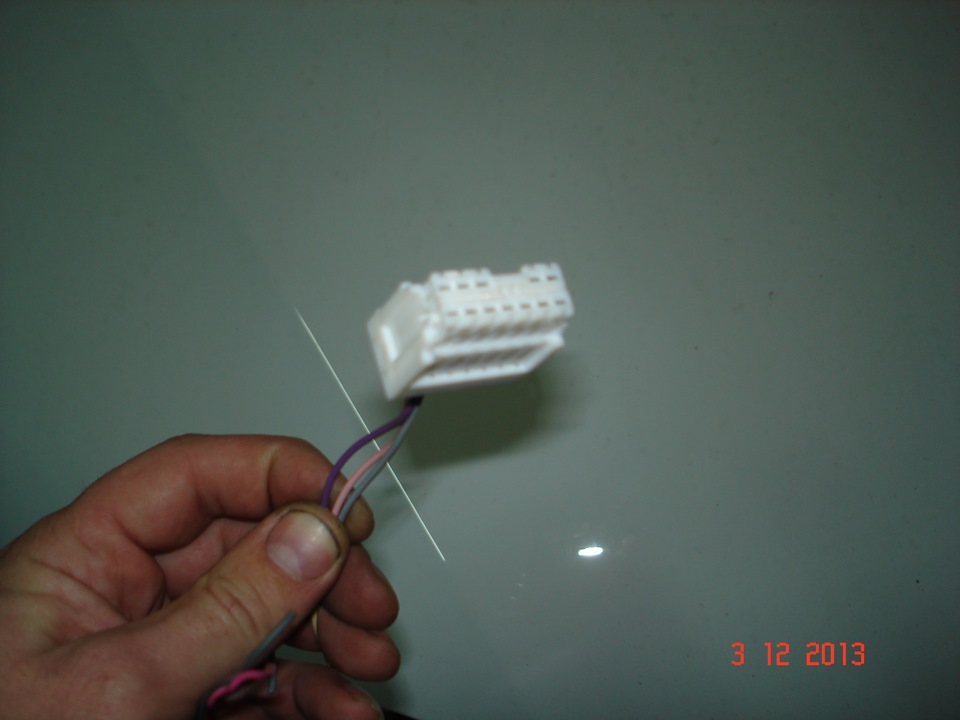

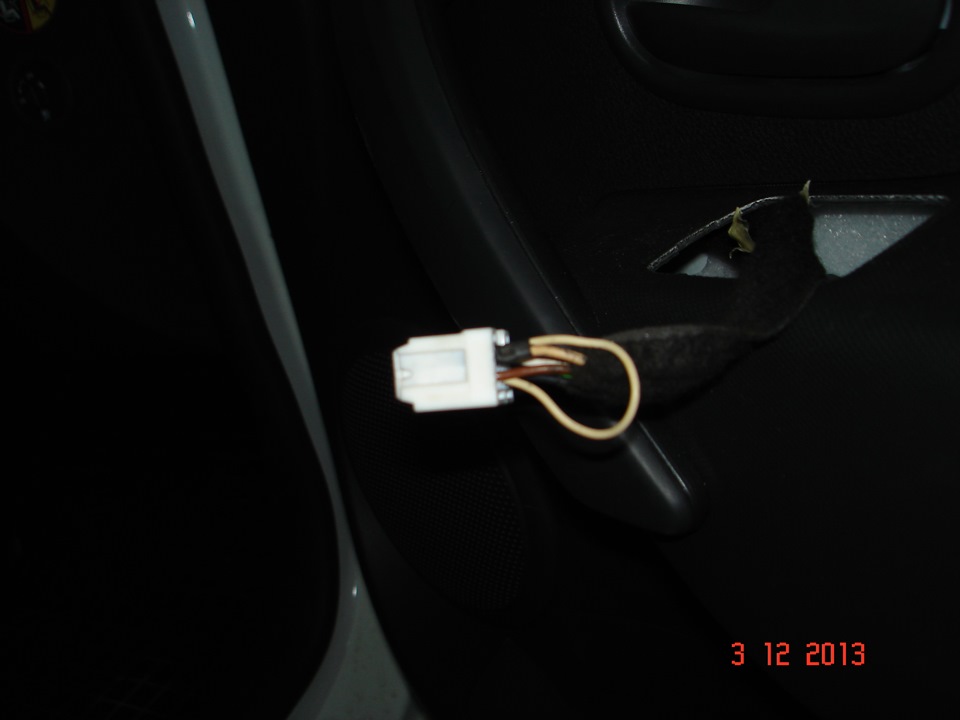

1. Простий, при включенні запалення кнопки горітимуть .Витягуємокнопки скло підйомників і бачимо що в обох колодках не вистачає поодному дроту! беремо провід з клемою в моєму випадку доноромпослужила колодка від штатної магнітоли яку мені підігнали, ставимоперемичку між + який з'являється при включенні запалювання в пін, збираємо і радіємо, мінімум витрат і голівняка тільки одинмаленький ньюанс коли з вод дверей опускаєш скло пасажира то кнопкана пасажирській кнопці тухне :)
< 2. Правильний, треба протягнути додатковий провід у дверіякий можна підключити в роз'єм з лівого боку від керма підзаглушкою де місце для джойстика дзеркал
>
до проводу синього кольору як я і вчинив у результаті але можна ітрохи інакше
без втручання в проводку можна підключити через такийперехідник
Коментарі11
Спасибі.
Юрій підкажіть куди правильно засунути дроти)) Щоб не згоріло нічого!
найпростіший спосіб, через перехідник, фотоя додав fa.d-cd.net/5719e6as-960.jpg ставимо його замість запобіжника габаритів і до нього підключаємо провід підсвічування кнопок, ну а я підключив до синього дроту до роз'єму еко,
підкажи будь ласка, де можна знайти та придбати колодка від штатної магнітоли )
я у електрика брав, але у нас на ринку потім знайшов схожі клеми, до подорожчання були по гривні, тепер напевно по дві (якщо буду в тих краях можу спитати)
Взагалі запитав я у себе на логані все працює. але ось як то при знятті карти і установці назад проводок вискочив, хотів поставити назад всунув не туди)) згорів резистор, поміняв ... склопідйомник працює, але діодик вже не світиться ... ось думаю чи ...
всунув не туди)) згорів резистор, у сенсі запобіжник, взагалі малоймовірно що міг згоріти діод, так як на одному його краю - ми подаємо + і згоріти від двох мінусів або плюсів він не повинен, але все може бути перевірити треба сам проводок перемички,...
Дана схема Вами реалізована тільки для водійських дверей?

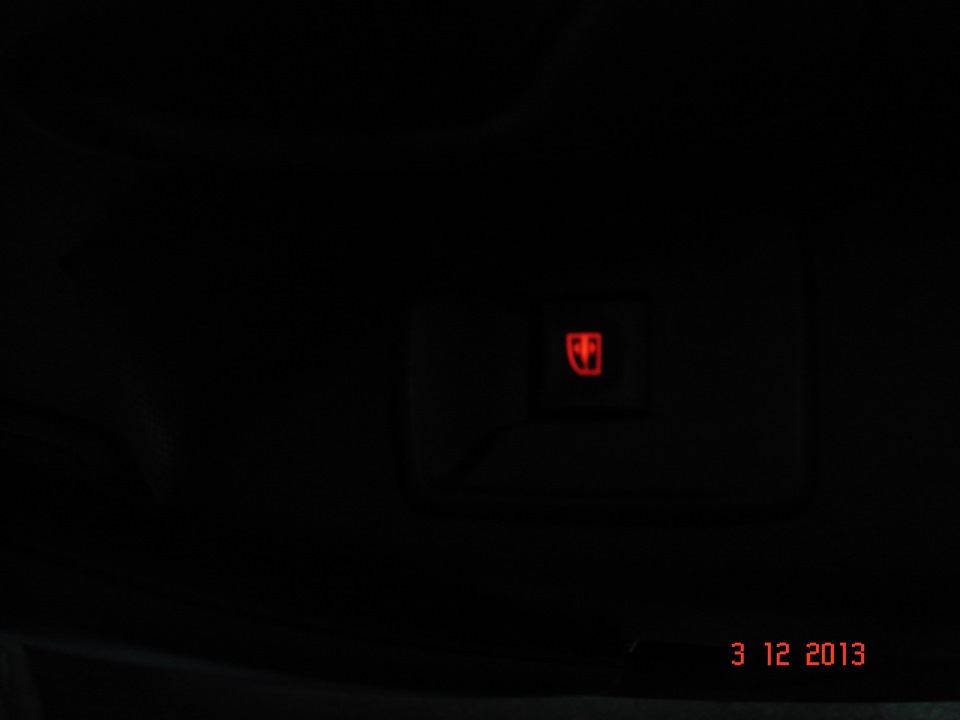

з обох боків підсвічування працювало, тільки на пасажирській тухне коли піднімаєш скло кнопкою з боку водія, але це економ варіант поставив дві перемички і все працює 15 хв часу за наявності контактів від магнітоли- а зараз взагалі від габаритів запи...
Жерсть) на підсвічуванні економлять) молодець що виправив)
це так, 5 метрів дроту та дві клеми )
