даний виріб пройшов не легкий шлях, перші вироби вироблялися і зебоксидки, і шляхом термоформування, підбором різних боксівhttps://megadriver.org/p428902-obigriv-obduvsi-nig-vodiia-sandero-logan-2013Але прогрес не стоїть на місці, в нашому місті з'явився 3д принтері стало трохи легше, правда проектування освоїв пізніше, першівироби доводилося замовляти в студії друку, але цього року підпроект фар було вирішено придбати принтер і освоїти проектування, так як платити за експеримент занадто дорого :)
загалом на прохання трудящих остання модифікація обдування ніг насьогоднішній день

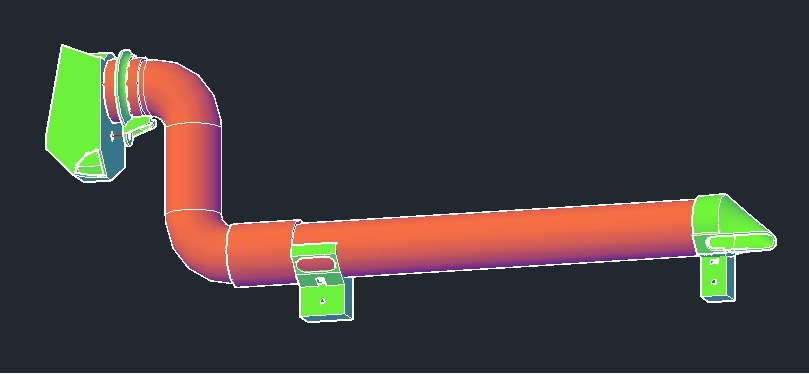

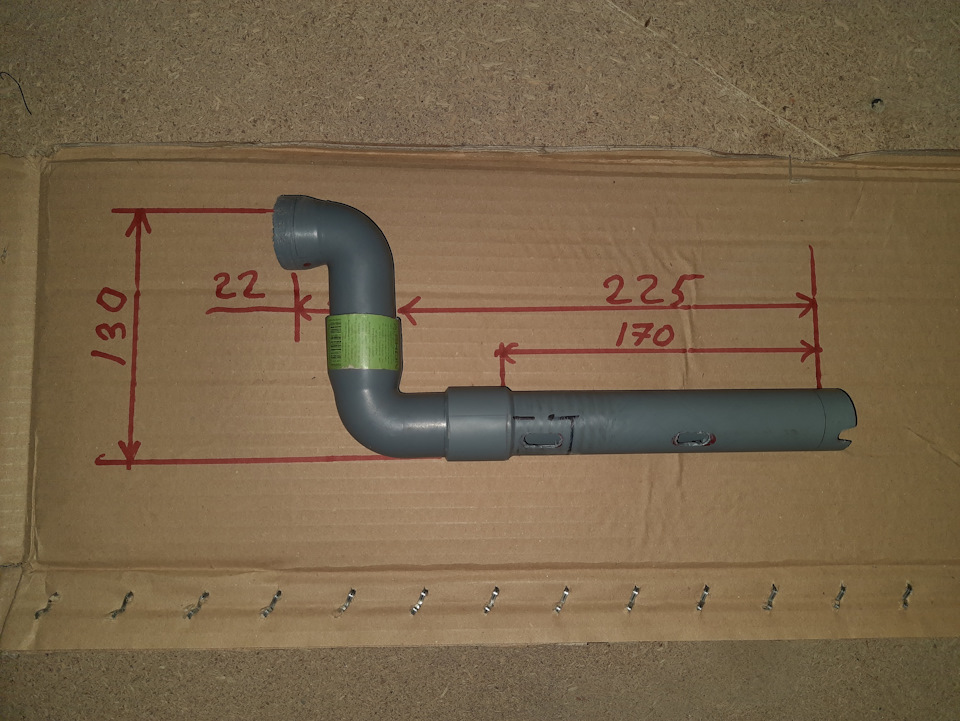

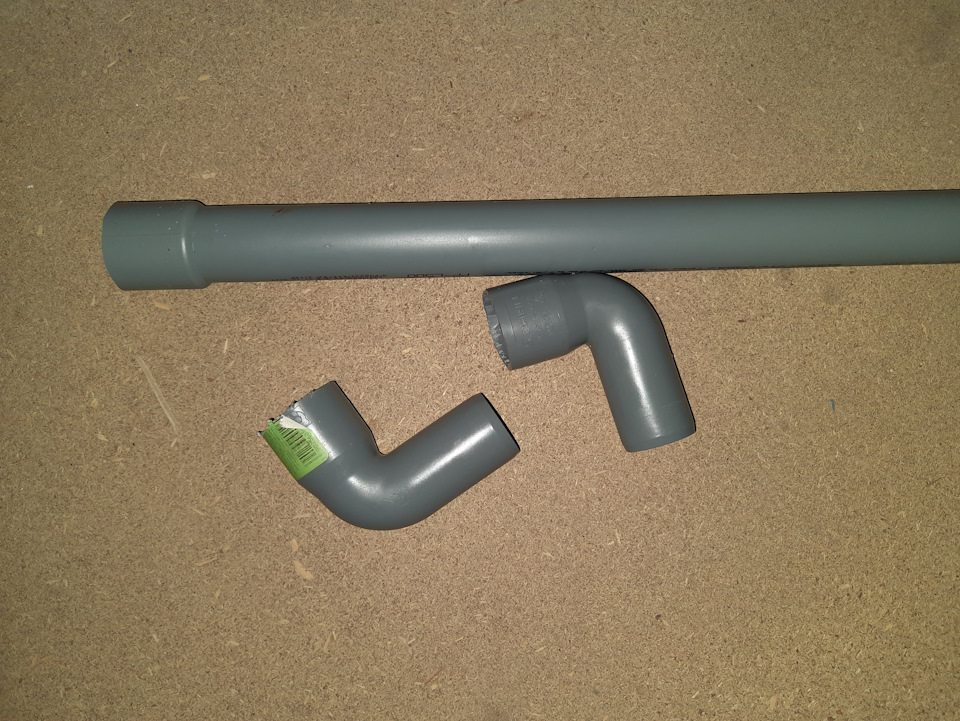

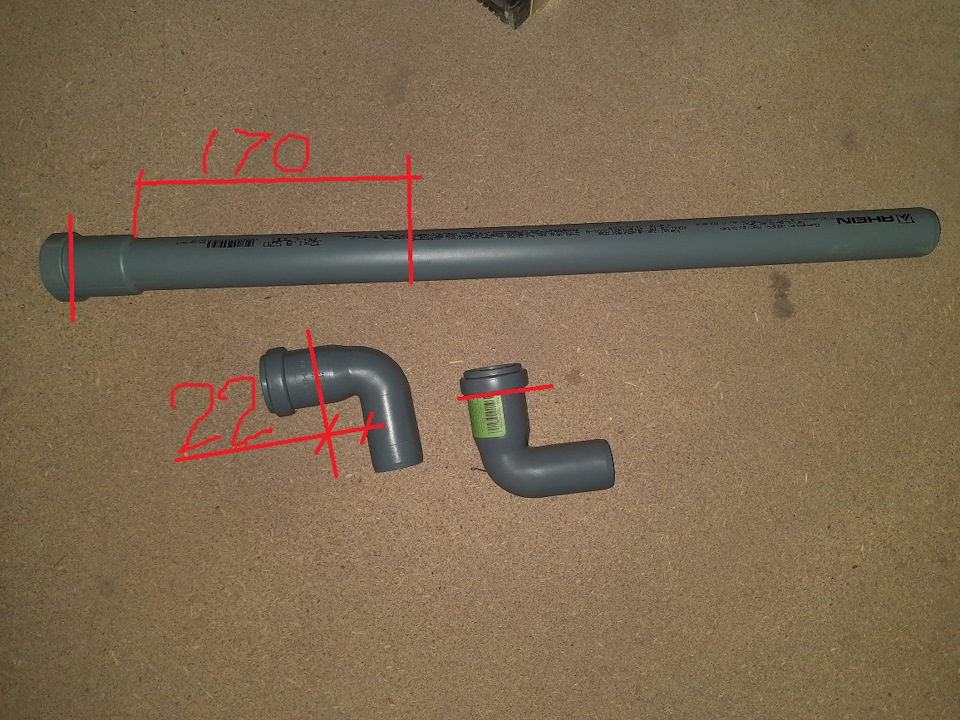

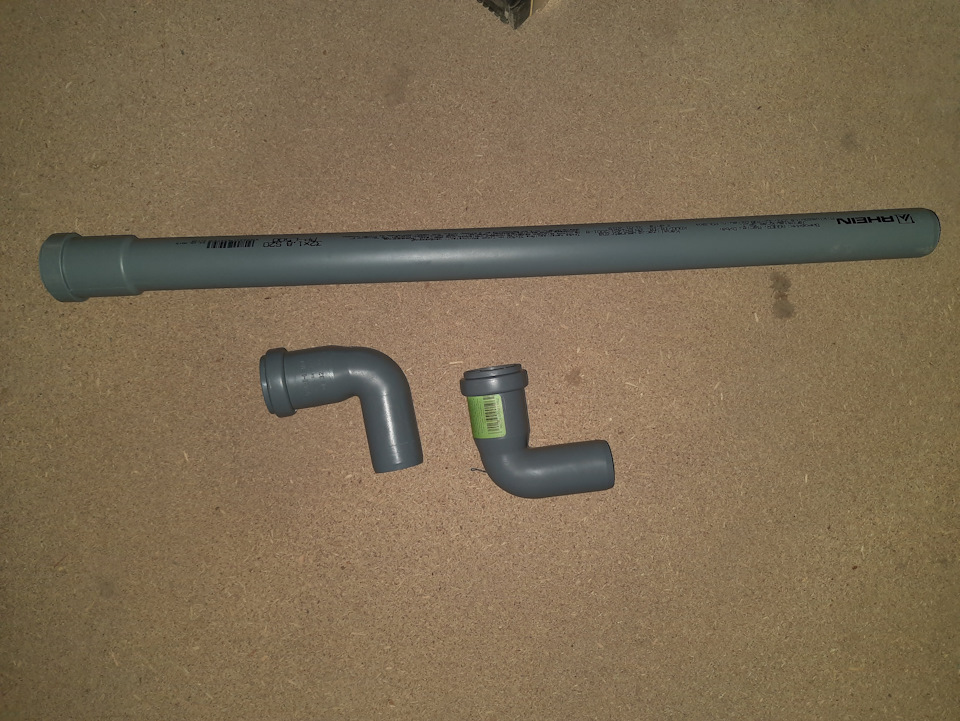

, і так, беремо ю трубу і два куточки обрізаємо за розмірами, можнатрохи більше і підігнати за місцем Зібрана конструкція повиннавийде ось таких розмірів. Друкуємо на принтері ось такі деталі.потрібно для збільшення площі деталей, що склеюються, далі збираємовсе до купи і приміряємо в машині, попередньо розсвердивши отворипо діаметру під саморізи, які плануєте використовувати, мої назовні4.2 мм, я розсвердлюю свердлом 4 мм, і прикручуємо на штатні місцяі виставляємо в потрібному положенні в просторі., намічаємо отворидля обдування свердлимо, підрізаємо, ще раз збираємо, приміряємо вмашині, намічаємо, і збираємо на супер клей, додатково можназакріпити заклепками За бажанням фарбуємо, проклеюємо адаптерзсередини маделіном, антискрипом, щоб не було зайвих звуків приконтакті з корпусом печі
Ще як альтернатива можна виготовити мале обдування, з 45 гокуточку
якщо, файли для повторення
/>
drive.google.com/open? id=…lVfQfWRsc9TNK4wBbg9kibWSQ
Коментарі17
Можеш перехідник під трубу виконати без додаткового отвору, щоб повітря йшло, тільки в трубу?
Можна, але простіше тоді на самій пічці ізолентою заклеїти або в перехіднику, але смьісла не бачу буде правій нозі не комфортно
А ось і ні, дуже комфортно обом ногам -)Я перевіряв, з цієї дірки дме більшу частину повітря під торпеду.
З цієї?
Так
Дивно, робив що б на праву ногу дуло, потрібно тоді подумати як його змінити, щоб дуло за призначенням
Я вже перепробував купу всього. Мій заключний варіант мене задовольнив. .
Радує що мій виріб приносить користь людям
Велике дякую автору за креслення! Прям від душі! 👏👏👏
спасибі, корисний запис, файли боявся що вже недоступні, відправив на друк ... давно в закладках ... думав робити влітку, а тут зима не за горами.
Радий що знадобилося
Тільки вище педалі газу праворуч проходять трубки грубки... Алюмінієві... У тебе вони чимось обмотані і прикриті ковроліном... Так було із заводу чи самі обгортали їх?
Заводське, щось на трубках кондиціонера
Зрозуміло... Думав сам робив... Хотів запитати, що за матеріал... У мене не закриті... Кип'ятошні... Псують взуття... 😏
На замовлення зробите таку пристосу? У моїй глушині, на жаль немає 3д друку ...
Ну якшо на логан, сандеро, то можу
Логан) поки тільки починає свій тернистий шлях) стукайте в особу, про ціну домовимося))
