Встановив круїз контроль BFQ.Додаток#10.

Нарешті я дочекався ручку з проводкою з алі, і при першій же нагодіпогнав у гараж встановлювати. Зараз коротко напишу алгоритм роботи.інстаграм)
1.Знімаємо клему з акумулятора;

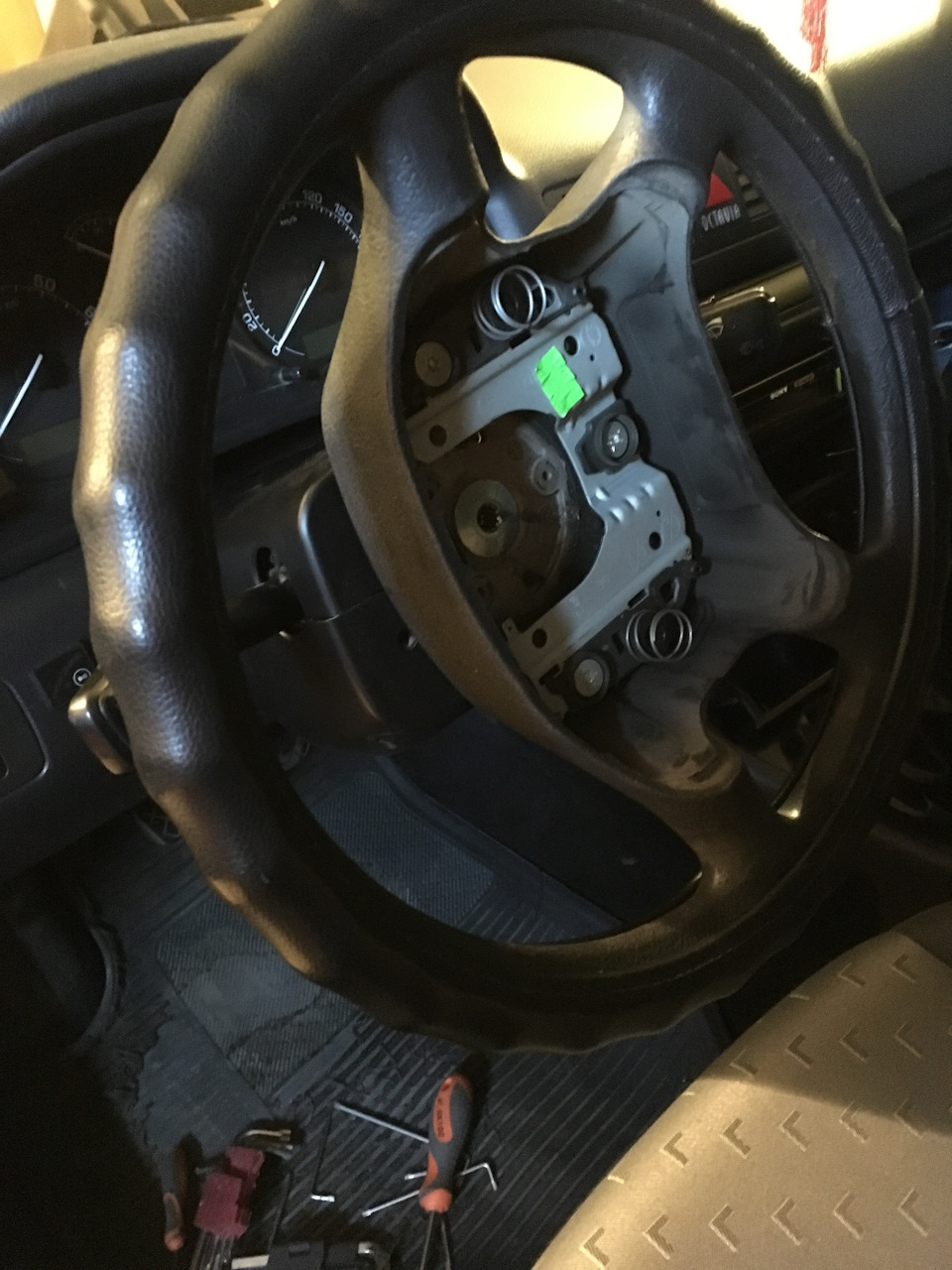

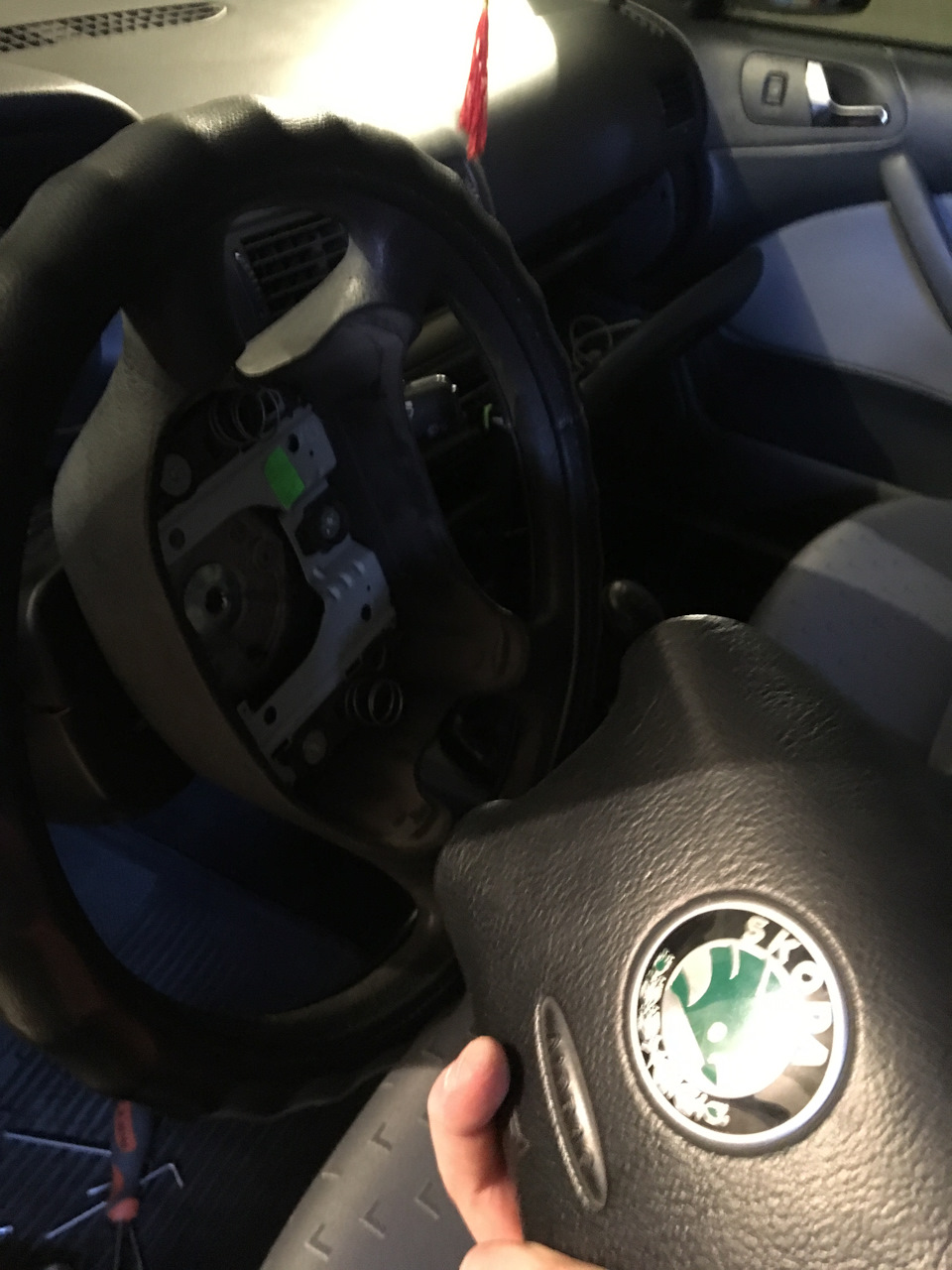

2.Знімаємо подушку безпеки; (проводи від'єднуємо від керма)
3.Знімаємо кермо; (потрібна багатогранна зірочка на 12)
4.Знімаємо пластиковий кожух рульової колонки;
5.Від'єднуємо та знімаємо контактне кільце воно на трьохзасувках;
6.Знімаємо та від'єднуємо ручку поворотів і двірників;

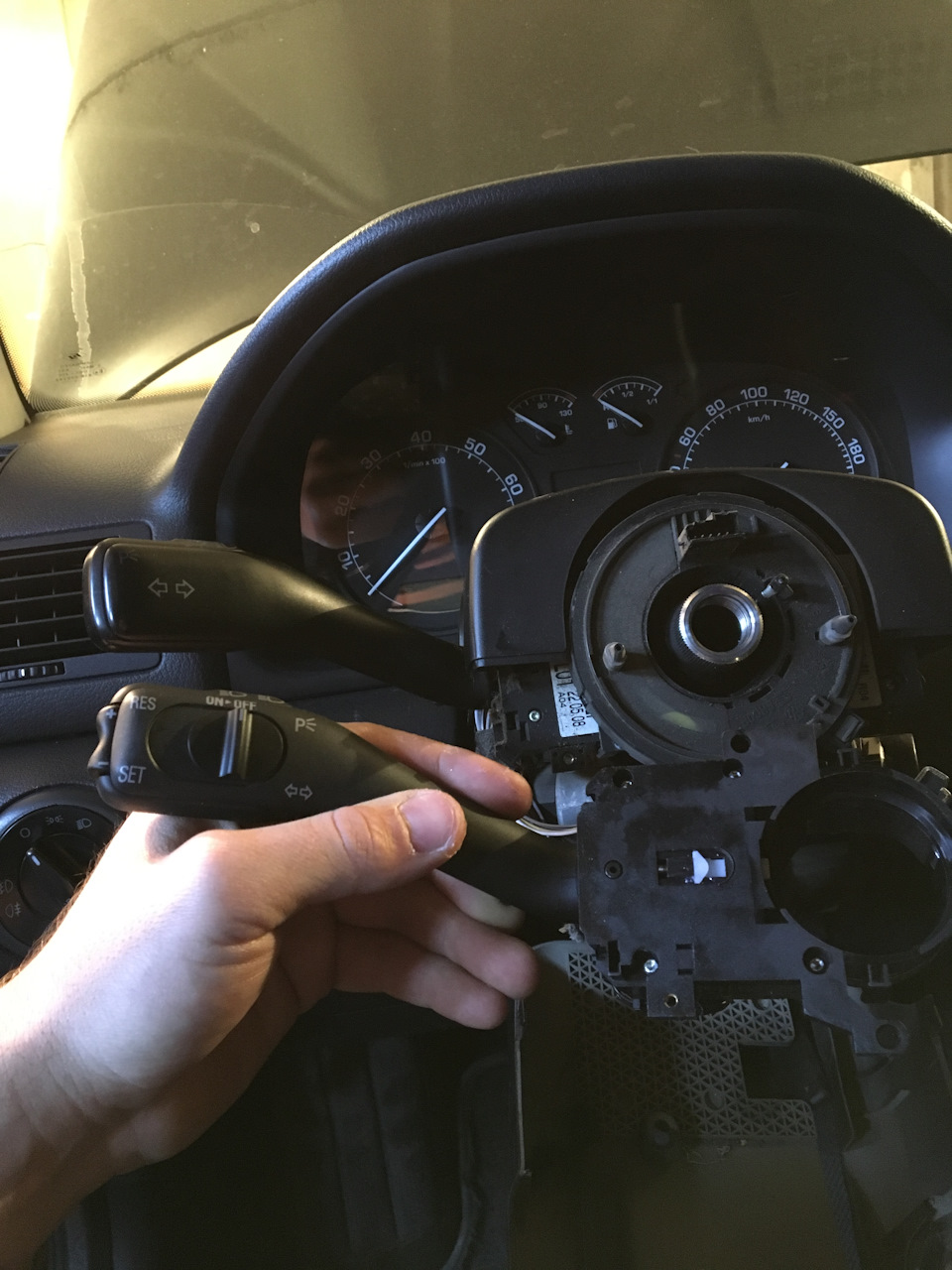

7.Відчіплюємо ліву ручку від правої, ліву ручку вбік, і причіплюємонову з круїзом до правої;

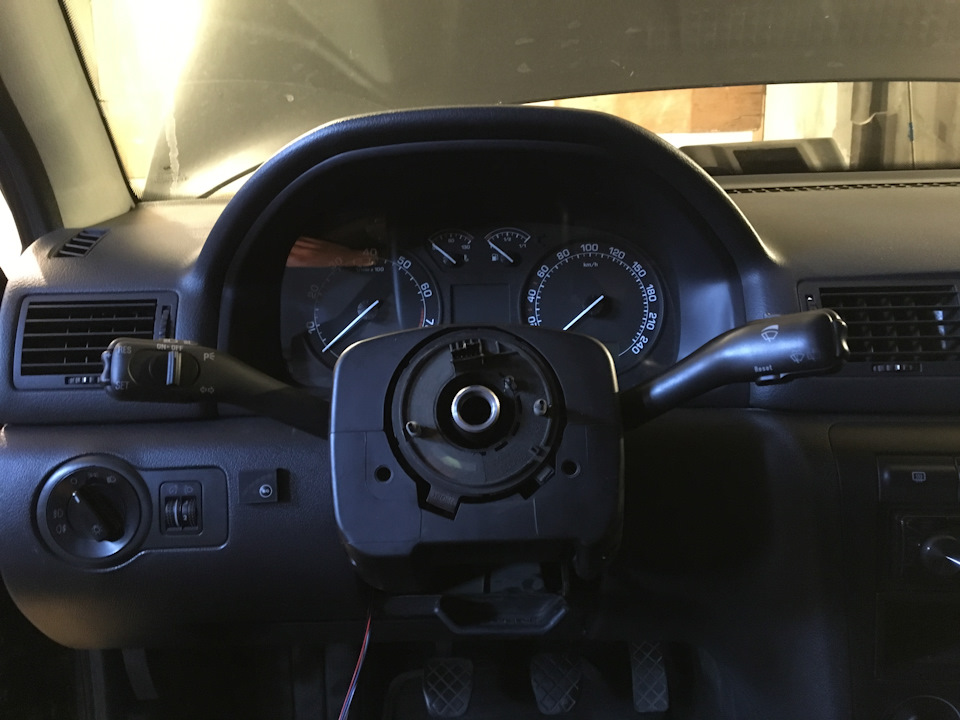

8.Ставимо з'єднані ручки на місце, попутно підключаючи дроти якізняли.
9.Ставимо і підключаємо контактне кільце на місце.
10.Нижній пластиковий кожух теж ставимо на місце.
Тепер потрібно зняти нижню панель .
12.Нижня панель кріпиться на 4 шурупах 2 з боку запобіжників, 1біля полиці діагностичного роз'єму, і 1 за БО світлом. Відкручуємо2 шурупи які тримають сітку над педалями і знімаємо її. Відкручуємоблок запобіжників та відсуваємо його. Від'єднуємо БО світлом, прокручуємо його за годинниковою стрілкою і знімаємо його. Потімзнімаємо пластикову накладку за нею останній шуруп.Всю нижню панельубік.

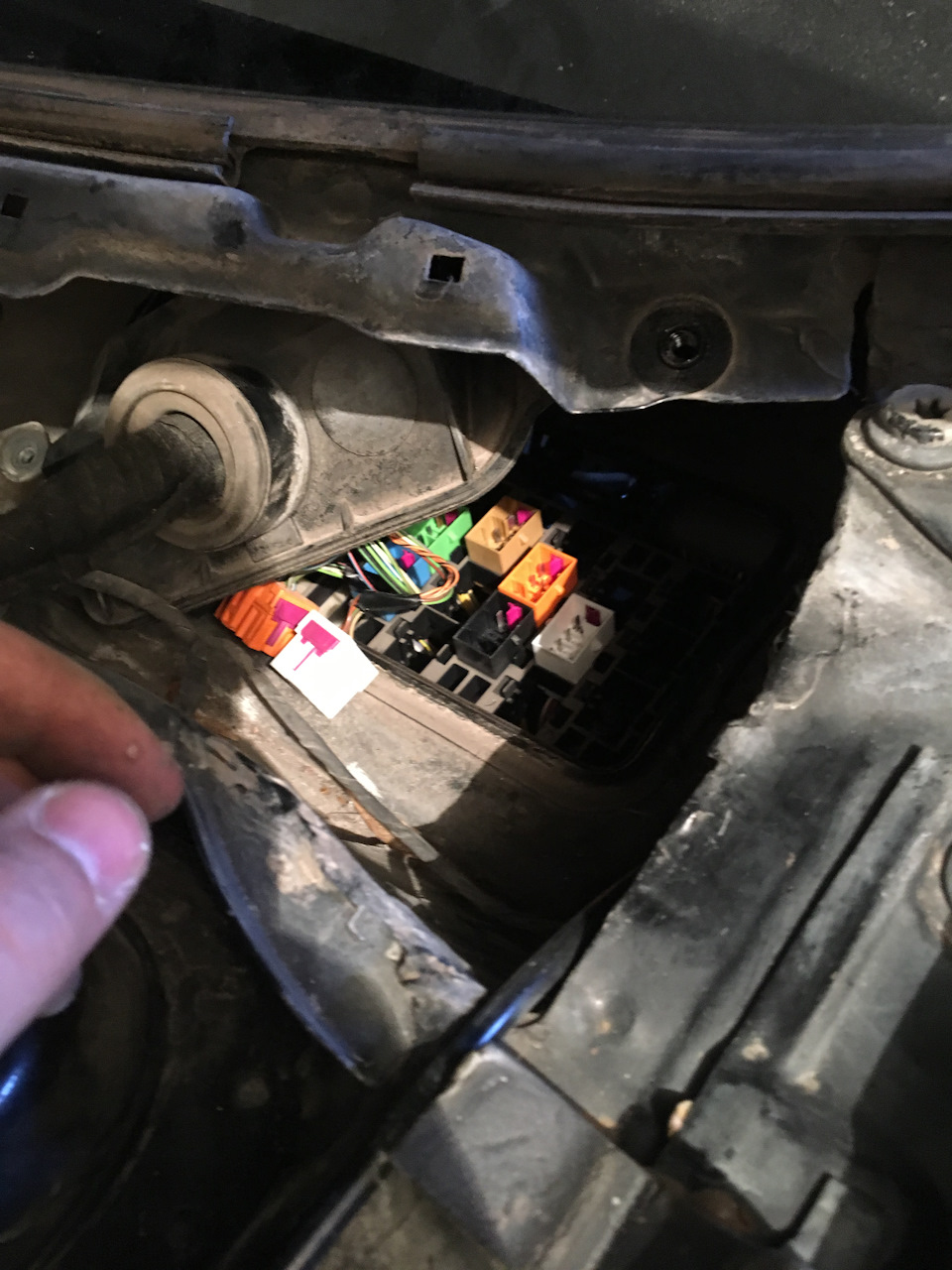

Тепер добираємося до блоку перехідних рознімань
/>
13.Знімаємо двірники (я зняв без знімника)
14.Знімаємо ЖАБО (окуратними рухами вгору підтягуємо обидвіпанелі)
15.Знімаємо трапецію двірників.
16.Відкручуємо кришку БПР.
17.Бачимо чорну колодку, розгинаємо вусики і опускаємо її вниз.
18. З салону дістаємо її.
Підключення проводки тут будьте уважні відразу дивітьсярозпинування, я цього не зробив, і у мене круїз не працював.
Колодка БПР:колодку потрібно звільнити рожевий фіксатор)
в 1 вічко вставляємо синій провід (цей пін відрізняється від усіх, він великий);
у 2 вічко вставляємо червоний провід;
> в 3 вічко вставляємо коричневий здвоєний провід;
у 9 вічко вставляємо сірий провід;
Провід що йде без піна ведемо до блоку запобіжників, а саме до 5запобіжника і врізаємося в синьо- чорний дріт.
Колодка ручки круїзу:
1 осередок — 2пін роз'єму ручки круїзу (синій провід у великомупіном)
2 осередок — 3пін роз'єму ручки круїзу (червоний дріт)
3 осередок — 4 і 7піни ручки круїзу (коричневі дроти)
9 чечейка — 5пін роз'єми ручки круїзу (сірий провід)
6пін роз'єми ручні круїзу підключається до 5 запобіжника (чорнийпровід)
< 19.Якщо підключили проводку і все перевірили ще раз, збираємовсе назад)
20.Коли все зібрано круїз потрібно активувати через ваг ком. Справтут на 5 хвилин.
Алгоритм:
1. Заходимо блок двигуна 01
2.Вход в сервіс 11
3. Вводимо 11463 натискаємо зберегти
4.Выкл/вкл запалення
Після цього у рядку компонент з'явиться буква G.
Дуже сильно допомогли ці звіти:
https://megadriver.org/logbooks
https://megadriver.org/logbooks
PS Фотки у мене нічим(() >
