Нотатка з проводів + приклад розрахунків

Силовий кабель:

Основна вимога до перерізу силового кабелю, це падіння напруги небільше 0, 5 В на всій довжині дроту Довжина розраховується зурахуванням позитивного та негативного дротів Виходячи з цих умов, перетин силового кабелю можна розрахувати за формулою:Smin = 2•L • (рнаг/(Umin bat•Nbat)) •р/ΔU, (кв.Мм), де L — відстань відакумулятора до споживача (м); р - коефіцієнт питомого опору міді =0, 0175 (ом · кв.Мм/м) при 20 С; ΔU - допустиме падіння напруги насиловому кабелі = 0, 2 В. (допускається до 0, 5 В).
Приклад Потужність навантаження 200 Вт/13, 4 В на відстань 4 м. Smin= 2•4•(200/(13, 4• 1) )) • 0, 0175/0, 2 = 10, 4 (кв.Мм). Акустичнийкабель:

Розрахунок акустичного кабелю проводиться за такоюформулою:D=(Pmax/U )/10

де D - діаметр кабелю в, Pmax - максимальна потужність споживача, вданому випадку динаміка (або ж максимальна потужність підсилювачана канал). Краще для розрахунку набувати більшого значення, щобзабезпечити запас для подальшого зростання.
U — напруга мережі, тобто. 12в. Формула спрощена.

Приклад для акустики з максимальною потужністю 300 Вт. 10=2, 5мм.
Разом потрібен кабель діаметром 2, 5 мм.

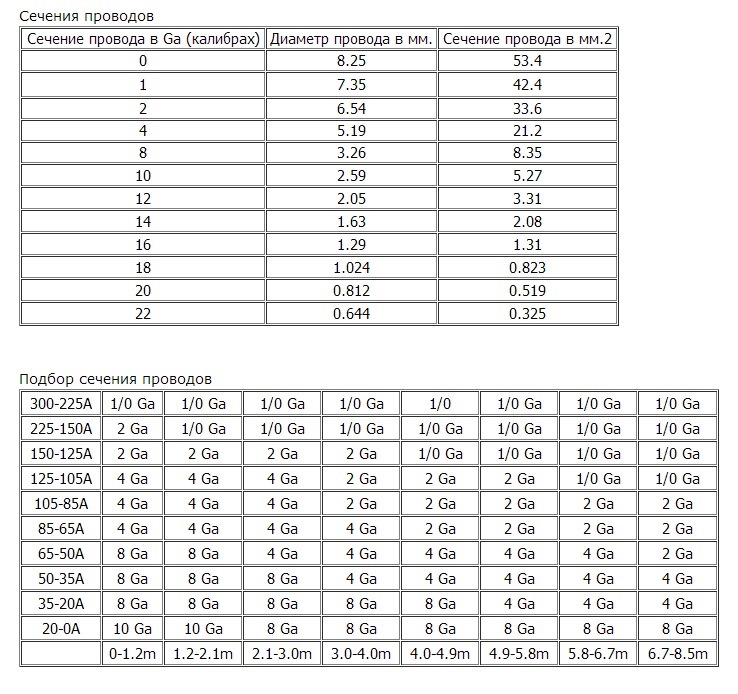

Табличка

_________________________________________________________________________

На підставі цієї статті зробив приблизні розрахунки проводів длясвоєї системи.
Відразу кажу ніяких кг, пвс, зварювальних кабелів та інше) Вирішивне морочитися — критикуйте на здоров'я:) Моя система не розрахованана змагання, дикий тиск та інше. Звичайний, приємний для слухущодня складається з 2 смугового фронту, басової ланки в зя (з нимще на всі 100 не наважився) і 4 канального підсилювача. Отже, дроти:
+

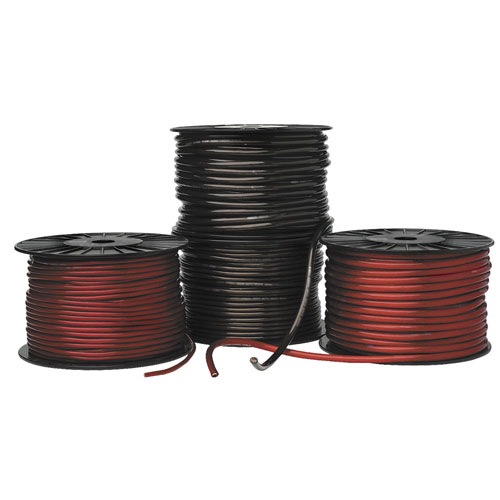

Силовий кабель Mystery MPC-04.R 21 мм2 червоного кольору — 5 метрів (згідно з розрахунками дроту вистачить якщо довжина його буде 4метри, думаю вкладемося і обріжемо метр) Силовий кабель MysteryMPC-04 .B 21 мм2 чорного кольору — 1 метр.

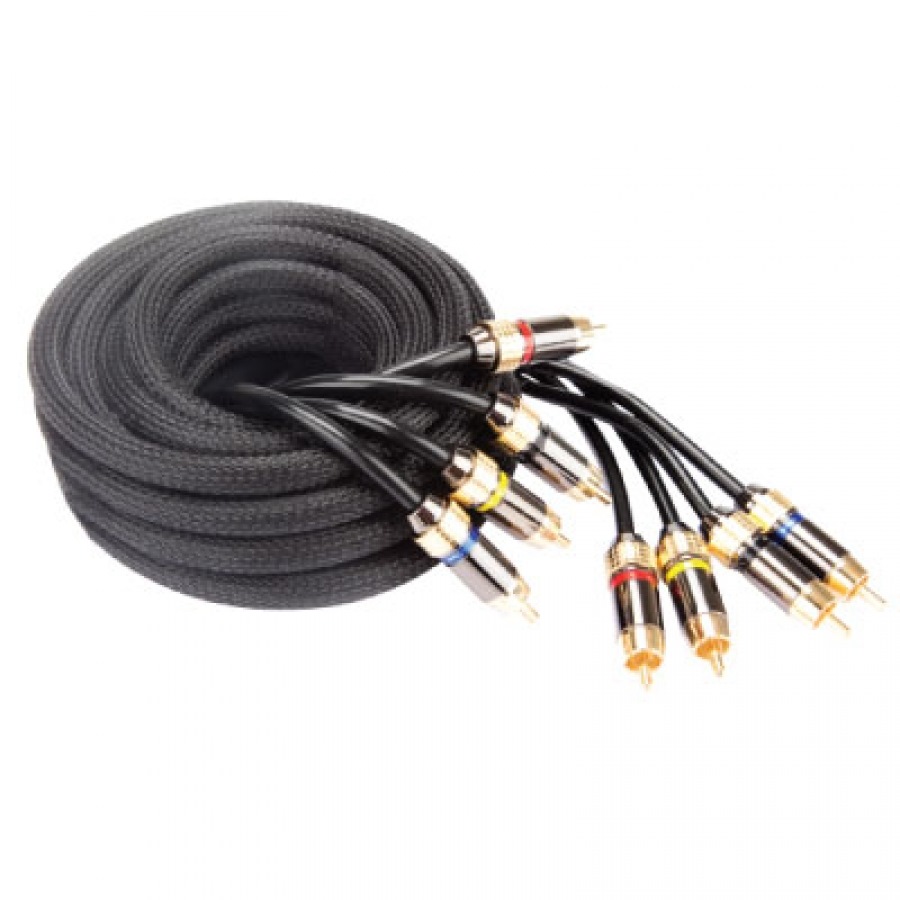

Kicx RCA-06
— Матеріал провідника-мідь
— Покриття роз'ємів Gold 24 karat
— Матеріал діелектрика ПВХ/капрон
> — RCA-кабель, кручена пара, прозорі нейлонові "штани";
— Довжина 5 м;
— RCA-конектори:латунні з високо проведеним нікельованимпокриттям;
— Термінали 4 RCA + 4 RCA;
— Ізоляція кабелю:екранований кабель у скловолоконному обплетенні знапівпрозорою ізоляцією;
— Діаметр терміналів 9 мм;
> — Балансний провід
— Вага міжблоку 1.5 кілограма!
Міжблок
Акустичний кабель на фронт:

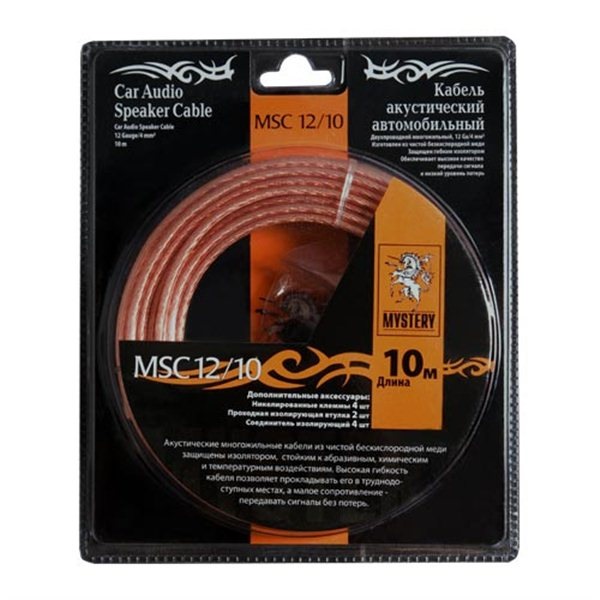

Mystery MSC 12/10
12 Ga, 2х2.5 мм
+
Нікельовані клеми (4шт)
Прохідні ізолюючі втулки (2шт) )
З'єднувачі ізолюючі (4шт).
Акустичний кабель
Так само клемник Mystery MTN-40
Запобіжник у колбі є старий, цілий, нормальний) Ціна всього цього422 гривні, наборчик цікавіше за параметрами, ніж готові комплекти, ще додадуться деякі клемки, гофри, ізоляція та інше ) Передскладання салону проведу всю проводку)
