Пробило мене трохи зайнятися письменством. Цього разу чистомерсоводно-технічним. Мова піде про рульове управління і зокремапро рульового редуктора. Був у мене старий мертвий редуктор, якийвичерпав усі межі регулювання і завалявся ремкомплект. Вирішивзаради спортивного інтересу і більш докладного вивчення вузлаперетрусити той редуктор. Стуки, що іноді виникають при швидкомупроїзді нерівностей, найчастіше з повернутим кермом, ця стаття небуде докладною інструкцією з перебирання редуктора (їх і так повноє), а скоріше таким собі інженерно-філософським потоком думки.
>
Взагалі, рульове управління, не дивлячись на простоту давно відомихтехнічних рішень, що здається, - система дуже складна, особливо цестосується налаштування динамічних характеристик, коли виробникампотрібно знайти компроміс між двома взаємовиключнимивимогами:інформативністю керма і комфортністю управління. Появасистем ГУР дозволило знизити передавальні числа та полегшитиуправління, а ось зворотний зв'язок постраждав. Ще й наявністьзолотника гідросистеми порушило жорсткість механічного зв'язкурульового колеса. Для виправлення цього було ухвалено деякі цікавірішення, про які я ще розповім.
Тепер трохи про редуктора. А точніше, про його розбирання та місцяде можна і потрібно шукати люфти. Взагалі, вузол дуже надійний, апрактично весь знос відбувається в парі вал сошки - поршень.Розбирання треба починати зі зняття сошки. Деякі описувалистраждання у своїй, пошуки знімачів тощо. Не знаю, я зняв безпроблем та без хитрощів. Потім відкручується кришка і вал усередньому положенні виймається разом із кришкою. Вал у корпусівстановлений таке відчуття, що з десятикратним запасом міцності:вінвеличезного діаметра і обертається в голчастих підшипниках.Зношення там не виявив. На валу три конусні зуби. Ось там зносогого, а все завдяки не так дорогам, як клишоногим любителямпідтягувати кермо без міри. Далі відкручуємо компенсатор зазору (така приблуда під пробкою). Це по суті плунжер, що довертаєпоршень на зуби, що маскує зазор, якщо той є. Працює тільки вцентральному положенні керма. Чому так – я не знаю, це дивно. Потімвідкручуємо кришку рульового валу та виймаємо його з поршнем. Упарі вал – кулькова гайка зазору не помічено. Далі є два місця, девін може бути. Перша – це встановлення корпусу кулькової гайки упоршні. Там радіально-упорні підшипники, встановлені зпереднатягом, треба перевіряти, чи не послабилося. Сам вал у кришцітеж стоїть на завзятих підшипниках і з натягом. Цей вузол требарозбирати для заміни сальника. Потрібно робити спецключ і навіть зним було важко – момент затяжки дуже великий. Збирати тежнезручно, тому що контргайка при затягуванні тягне кришку іперетягує підшипники. У редукторі багато ущільнень. Одні низькоготиску, інші високого. Ущільнення високого тиску хитрі:тефлоновеколечко, зовні якого гумове. При заміні не варто про них забувати.При правильному збиранні всі зазори виводяться і залишаєтьсяпитання зубчастої пари. У мене регулювальний гвинт вивертався доупору, а зазор залишався. А все тому, що радіус на переході відвалу до зубів упирався у голчастий підшипник. Підправив болгаркою.:)) Зношування і задираки на зубах підправив абразивним бруском.Взагалі, у правильному редукторі проміжок повинен забиратися в нульв середньому положенні, при цьому регулюванням виставляється силатертя в зачепленні. По суті, має бути відчутно, що зуби в повномузачепленні, але не закусують. По сторонах від середнього становищамає бути невеликий проміжок. У моєму ж диво-редукторі проміжокпішов посередині і на краях (аж щільнити початок) і зовсімневеликий був біля середнього становища. Ну що ж, жити буде.

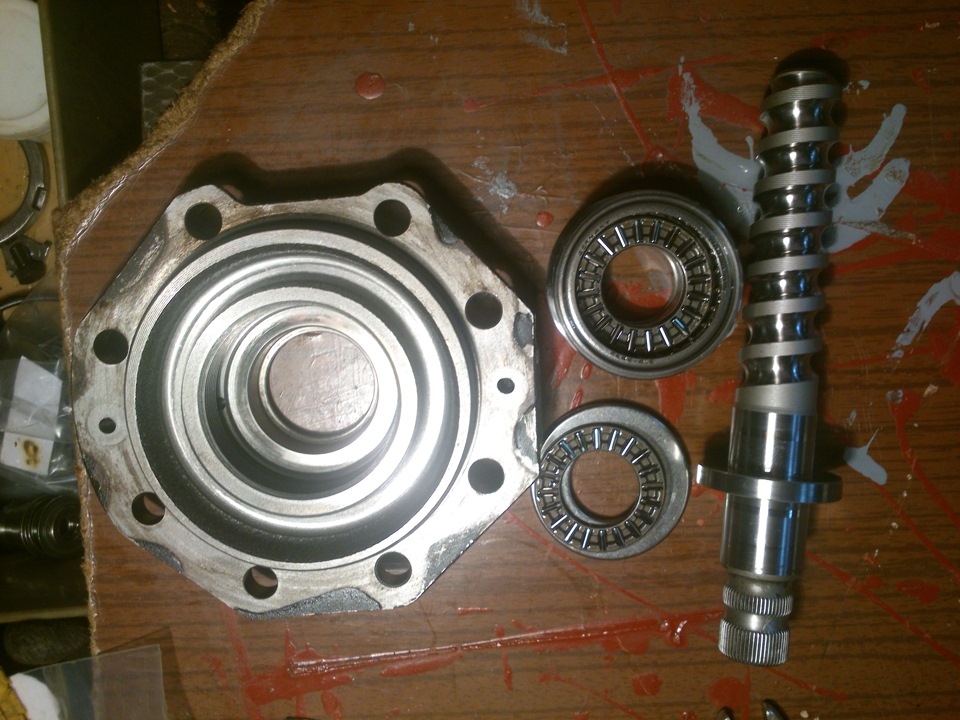

Кришка, вал та їх деталі

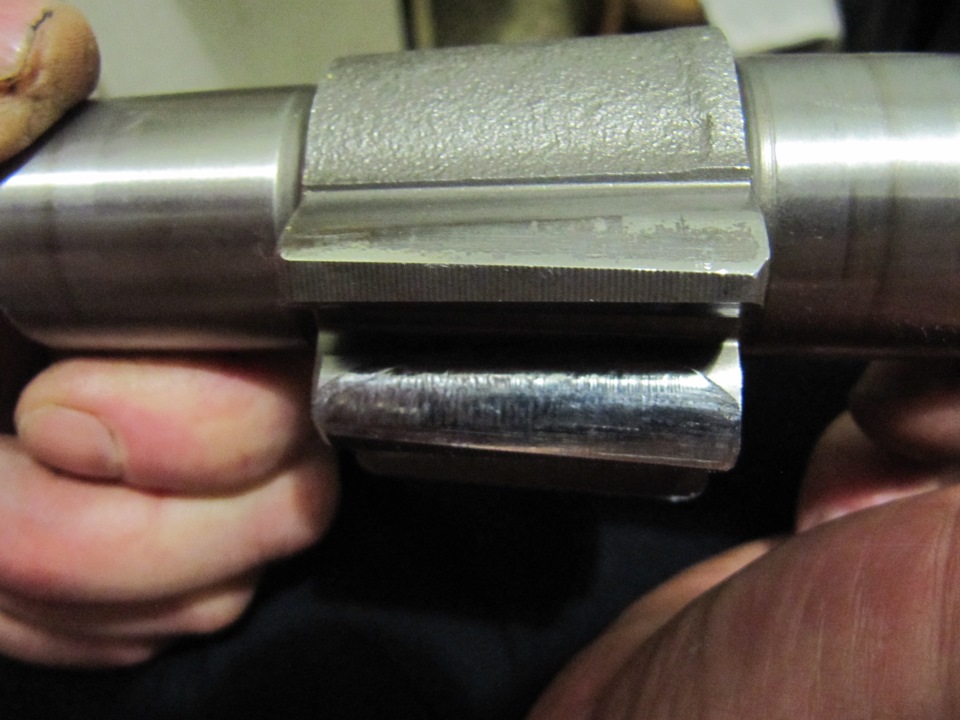

Знос на зубах

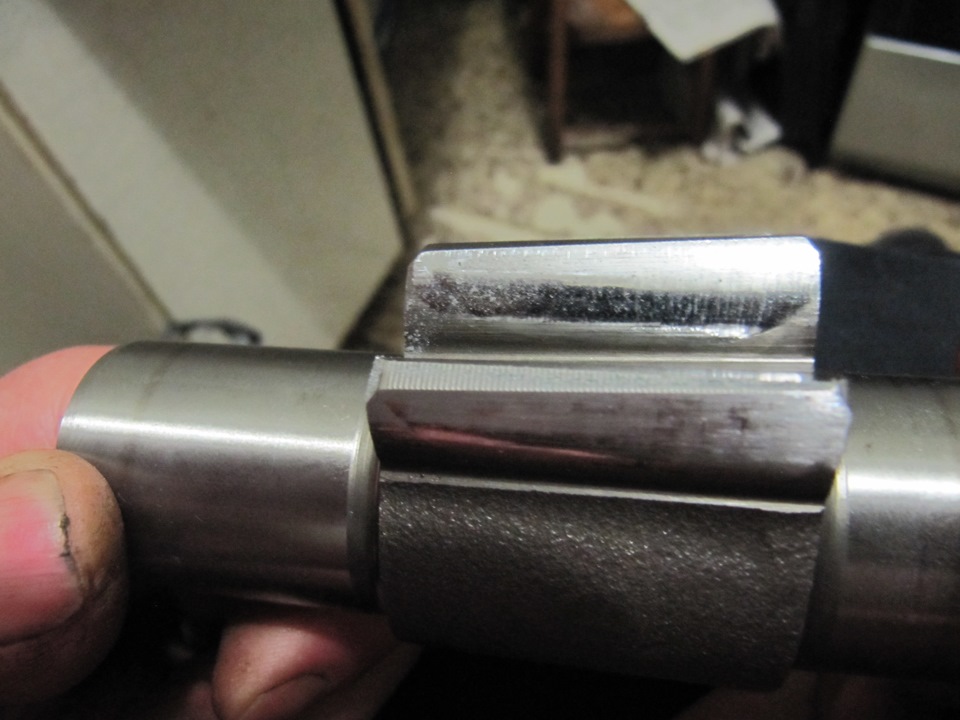

Підправляємо зуби
Витряшений
Стопорне кільце застопорене стопорним кільцем :)
> Золотник
Вал із кришкою у зборі та поршень
Поршень у зборі з валом
Без кришки

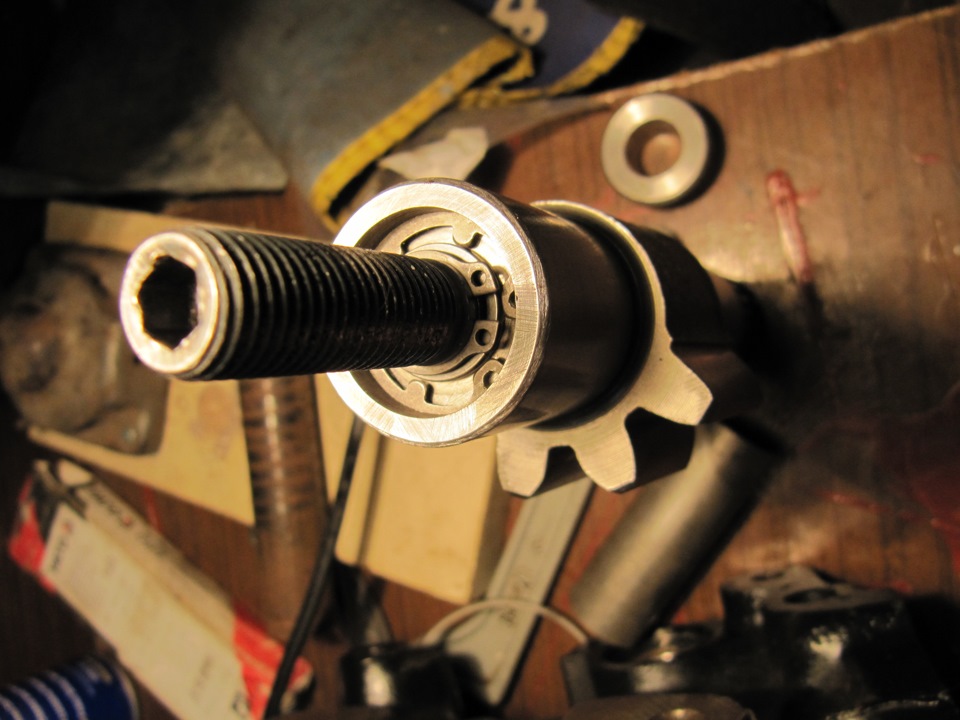

Розширення меж регулювання :))
Тепер поговоримо про найцікавіше джерело люфтів, А саме прозолотник. Він стоїть у корпусі і до нього входить хвостик кульковоїгайки. Коли на рульовому валу виникає зусилля, воно не передаєтьсявідразу на сошку, а веде до повороту кулькової гайки навколо осі таусунення золотника. Це не що інше, як додатковий проміжок, але йогоповинна відпрацювати гідросистема, прагнучи так посунути поршень, щоб золотник встановився посередині. Для визначення початковогорівня зворотного зв'язку, золотник підпружний, пружини місцямиплутати не можна. У ньому стоять реакційні поршні, що виступаютьактивними елементами зворотного зв'язку. У поршнях пружинамирегулювальні шайби, які можна не помітити і втратити. Як усе ценалаштовували відомо лише інженерам-творцям. Який відгук цієїсистеми (або по розумному, імпульсна характеристика) теж незрозуміло. Таке відчуття що реакція запізнюється і то часомнастільки, що хвостом кулькової гайки б'є по корпусу створюючи прицьому відчутний тичок у кермо. У легших випадках вся ця штукавиступає як якийсь пружний елемент, створюючи ту саму "незбираність" керма. Коротше, вердикт. Перетрусив я цей редукторта й поставив. І ось що дивно, жодної різниці не відчув. Далі самівідчуття. Хоча цей редуктор уже й люфтів у поверненому положенні немає. А золотник клацає, навіть на заведеній машині. І те самепочуття «незібраності» керма. Як би гідросистема не встигаєвідпрацювати. А чому - ніяк не можу зрозуміти ... Підкажіть хтось! :) Ну чи хоч свої відчуття опишіть. У кого кермо чітке? І когонавпаки на нерівностях дратує?
