Заміна втулок пружини педалі зчеплення

Це результат з попередньої проблемиhttps://megadriver.org/p42302-plastmasa-zvidki-ti

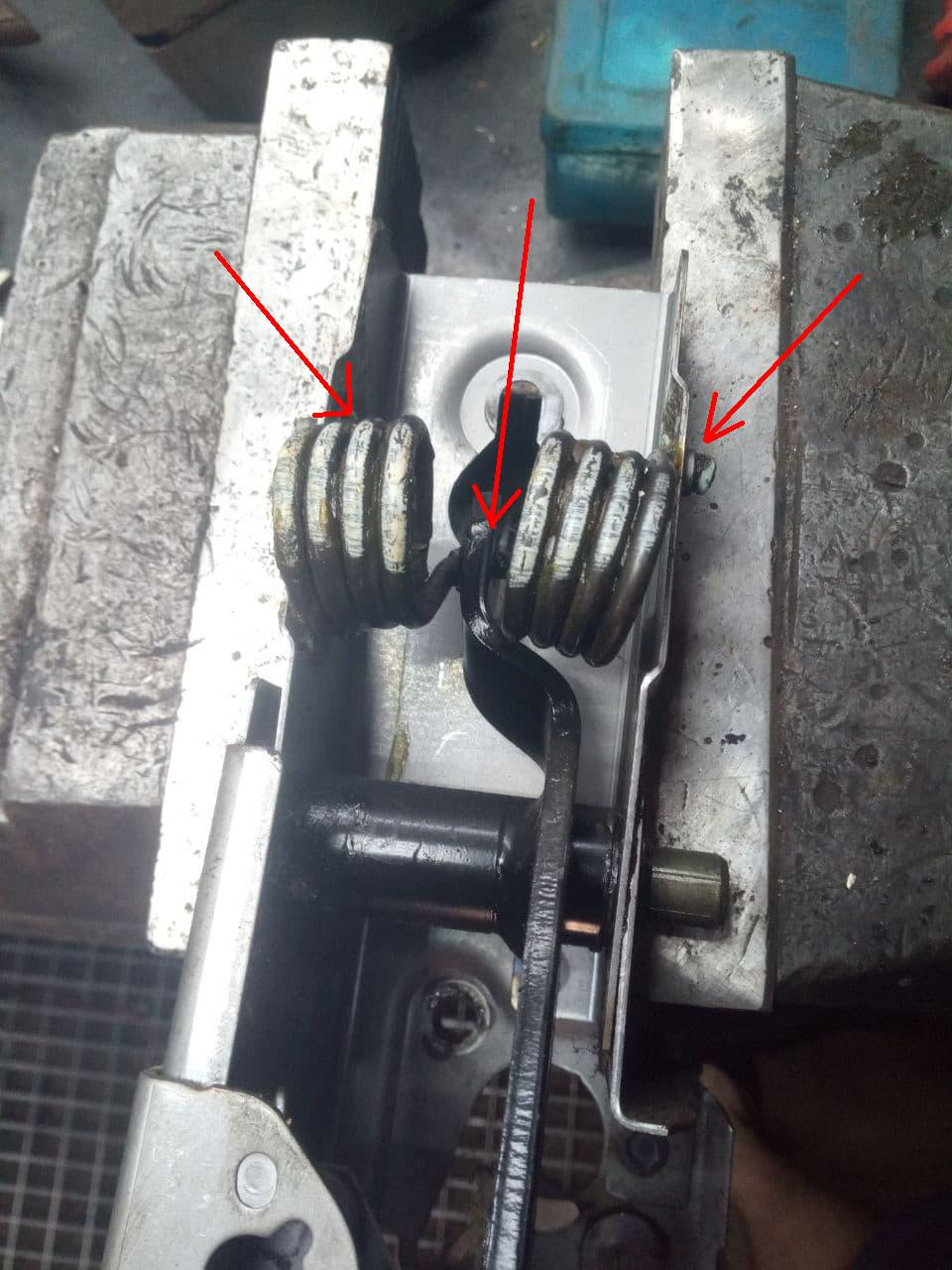

Трохи теорії. Яка в самій педалі фіксується за допомогою трьохвтулочок.

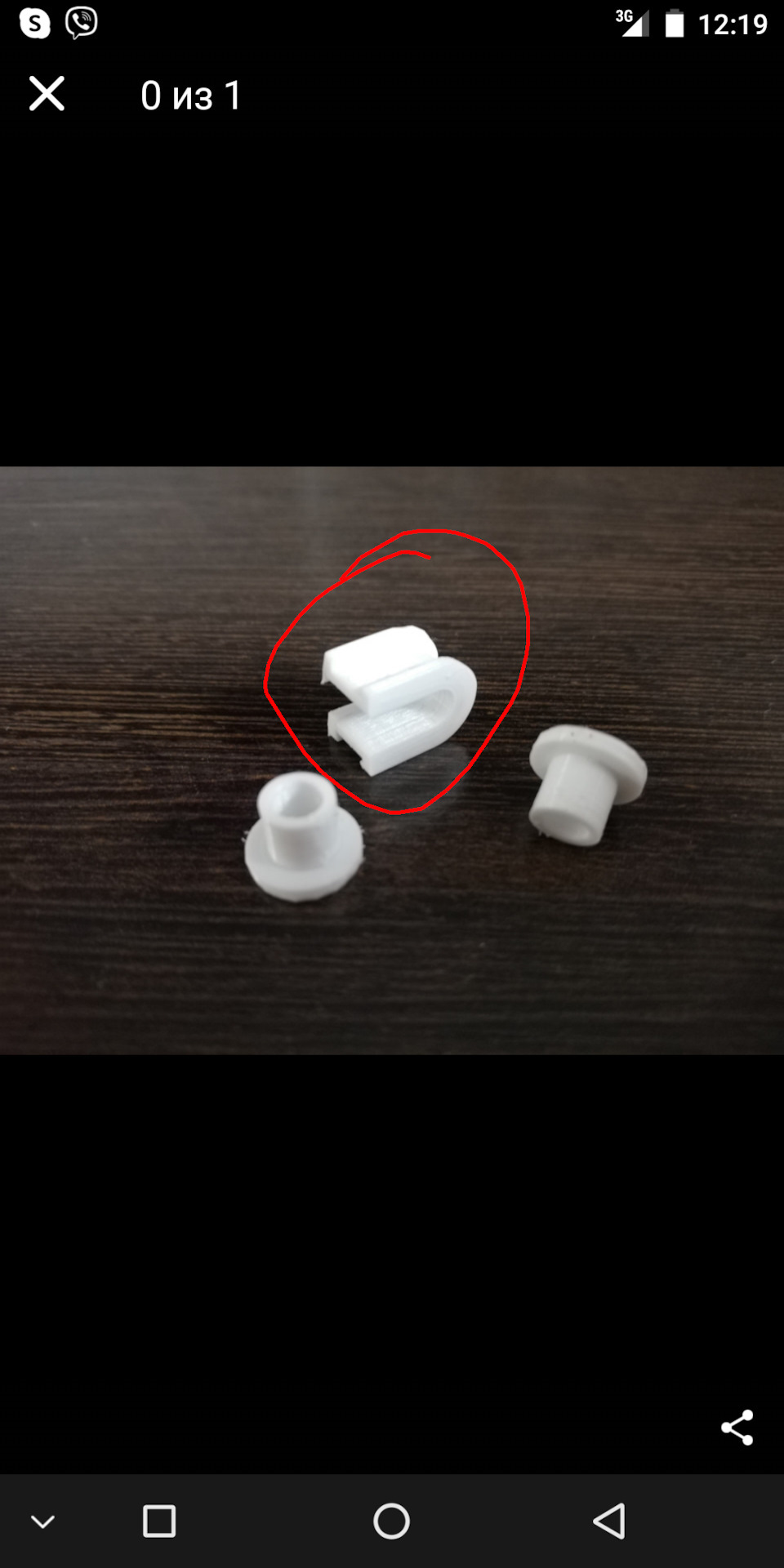

Вказав на самі втулки

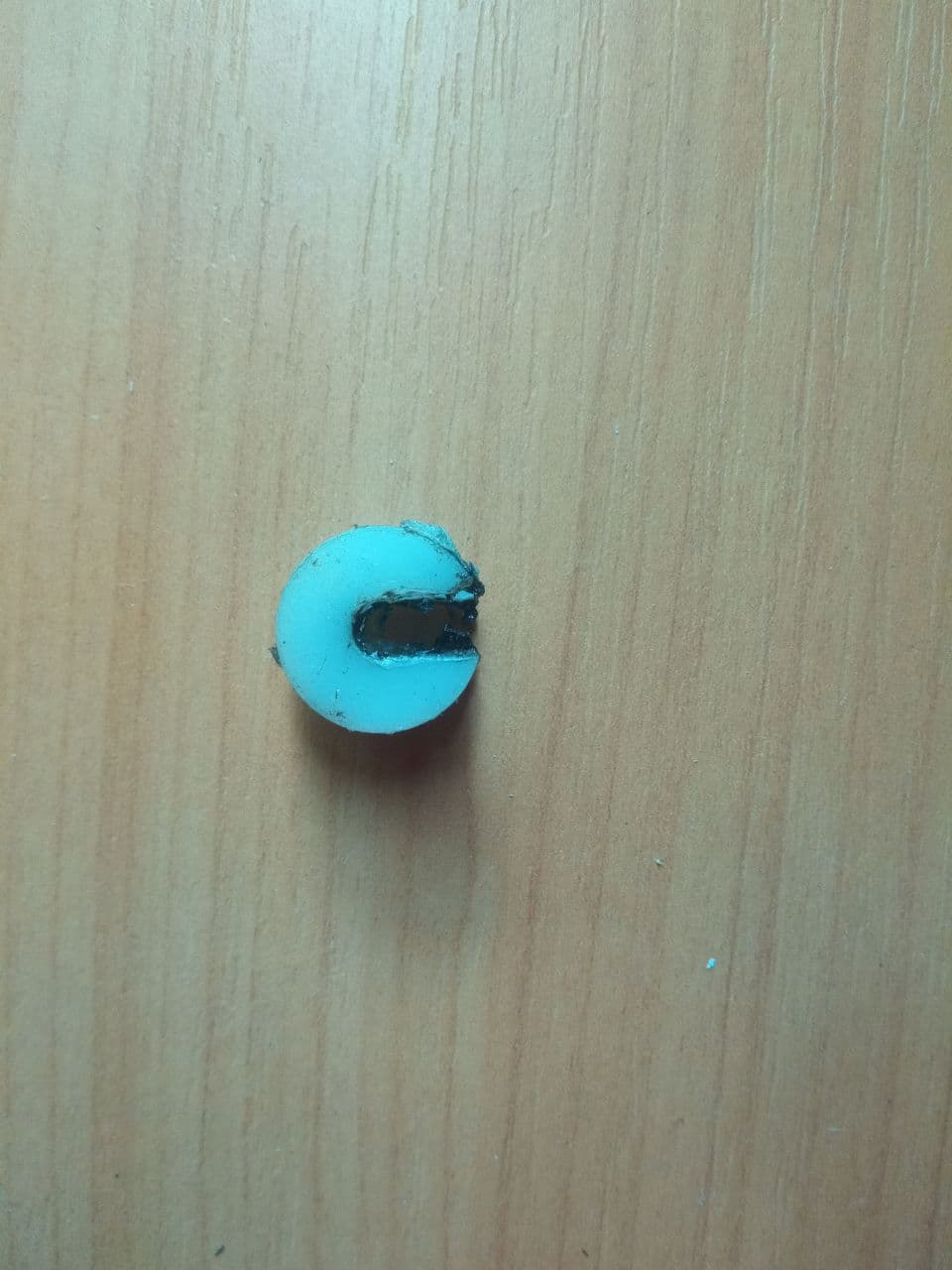

І ось одна з них, "підковоподібна", у мене якраз тріснула івипала .
Дальша експлуатація без цієї втулки ні до чого хорошого б непривела, і я почав займатися цим завданням.
Особлива подяка Pianist96 За допомогу у всіх питаннях.

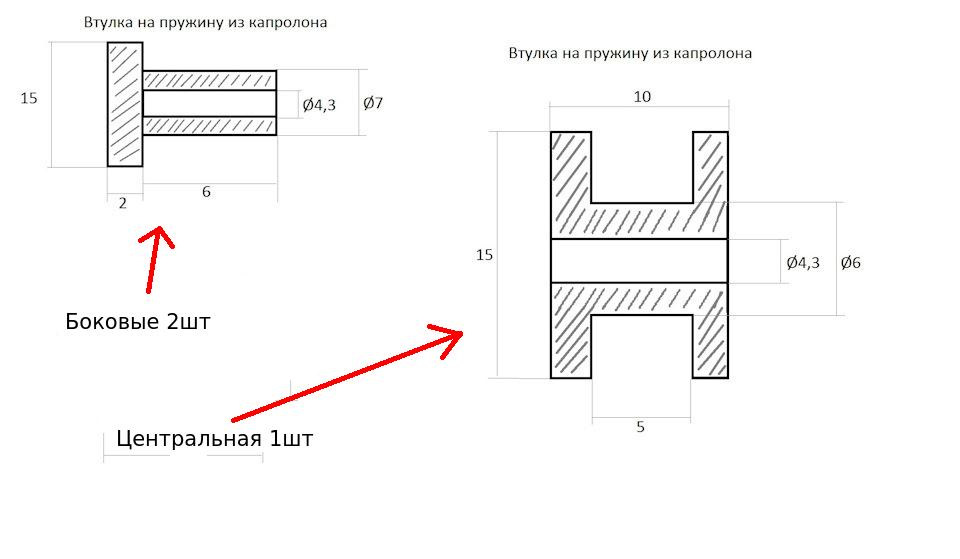

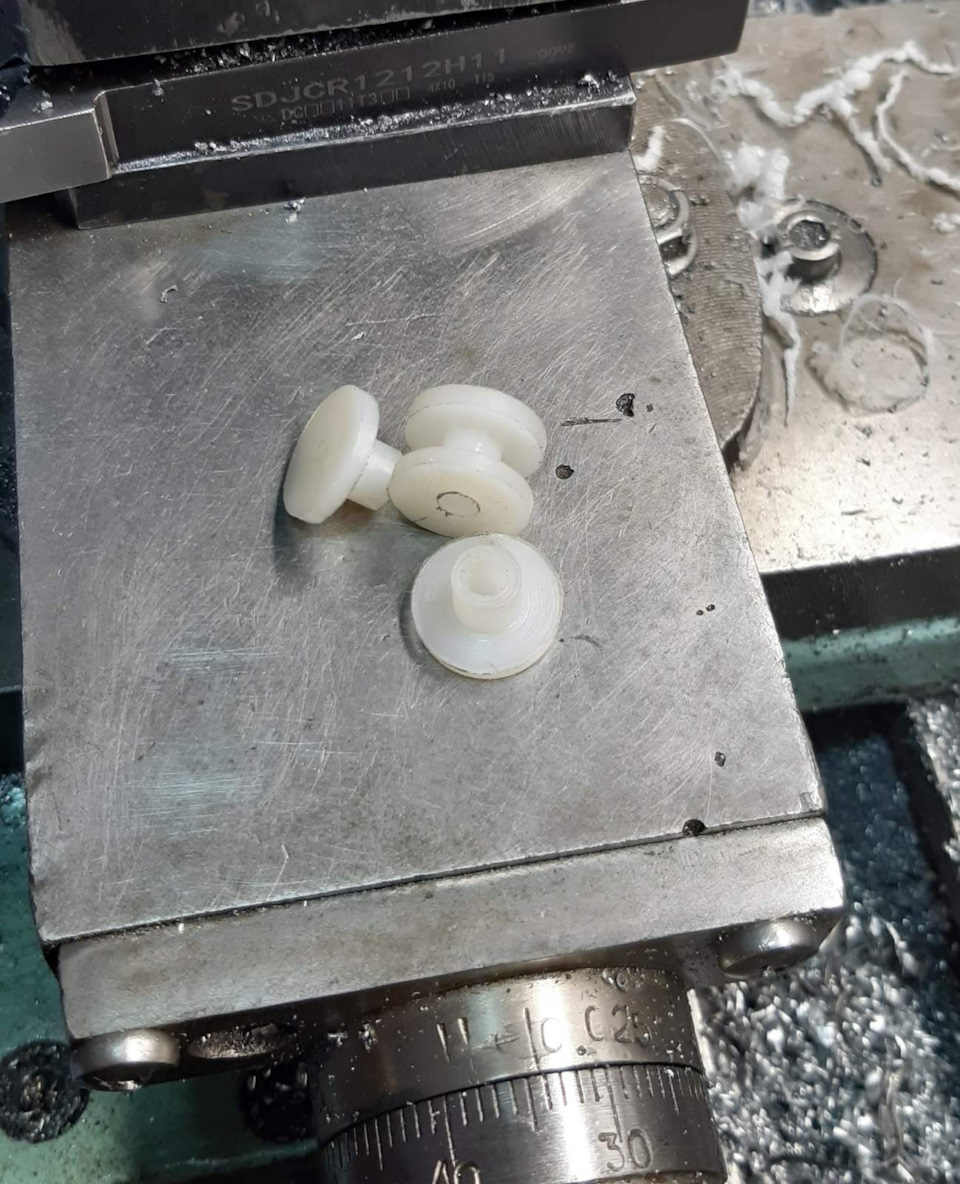

Отже, щоб їх поміняти, потрібно було щоб було на що міняти) Упродажу в офіційних каталогах їх немає, але в мережі є черчеж. Недивлячись на те, що в мене поламалася тільки центральна втулка, явирішив міняти всі три. Туди лізти щось міняти вже все.Тим більшещо стан інших за ідеєю був не кращий.Мені виготовили три втулки за150грн./b>
Фото не робив, але для тих у кого є інструмент складного нічого небуде. Головка на 12, та різні подовжувачі. Одна гайка заакумулятором (його, до речі, можна не знімати, щоб налаштуванняелектроніки не злітали, достатньо зрушити по максимуму), і двігайки біля самої педалі.

Заміна втулок .
Ось тут не обійшлося без сюрпризів, і довелося доопрацьовуватинапилком у прямому і переносному значенні слова)))
Торцеві втулки.
В креслення зовнішній діаметр вказаний 7мм. Але вони не залізли вкорпус педалі. Виміряли діаметр у стінці педалі штангенциркулем, виявилося 6.2мм. Болгарка на допомогу, майстер зайве сточив. Учерчежі чомусь отвір не наскрізний. Дриль, і воно вженаскрізне)
Бічні втулки встановилися, пружина в них зайшла, все добре.
Центральна. В оригіналі вона йде "підковоподібна". Але її кресленняв мережі я знайти не зміг, плюс мій токар таку виготовити не змігби.
Тому мало заробити з круглою, тільки треба було "викусити"частину.
Так і зробили:Але нас чекало повне фіаско. При натисканні напедаль, ця втулка проверталася, і після третього — четвертогонатискання вискакувала(
Ось чому вона в оригіналі "підковоподібна" — це не дає їйможливості провернутися і вискочити.
Вже збиралися все збирати назад як є, а я в думках знайти хтосьзробить таку втулку на 3Д принтері.
Але був вдалий збіг обставин.
Токар коли робив цю втулку, відразу трохи помилився з внутрішнімдіаметром, і зробив другу, а відправив обидві. Але за фактом вониобидві нам підходили. І ось виходить у нас є друга втулка дляекспериментів.
І майстер запропонував таке. Замість великого вирізу, зробилинадріз канцелярським ножем, викруткою розширили і засунули тудипружину. Це майже те саме, що ми розсунули б пружину і проділилицілісну втулку. На жаль фінальне фото зробити забув.
Тепер втулка на пружині і з неї не злітає, при натисканні педалізчеплення вона провертає, але не злітає. Все добре змастили івстановили на місце. Педаль працює рівно і плавно, я задоволений, полагодили) Букв багато, але запис буде корисним для того, хтозіткнеться з такою ж проблемою.
