Як я вже неодноразово говорив, хотілося мені машину з великиммонітором. І коли великий монітор з машиною на додачу мені попався, я був страшенно розчарований, бо річ гарна, але безглузда.
»

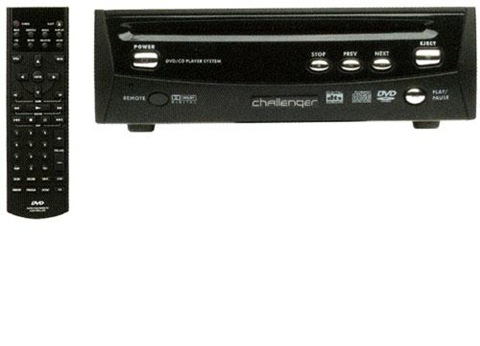

Ну… наприклад, DVD)))) Привід купив ось такий:p>
Занедорого:)))

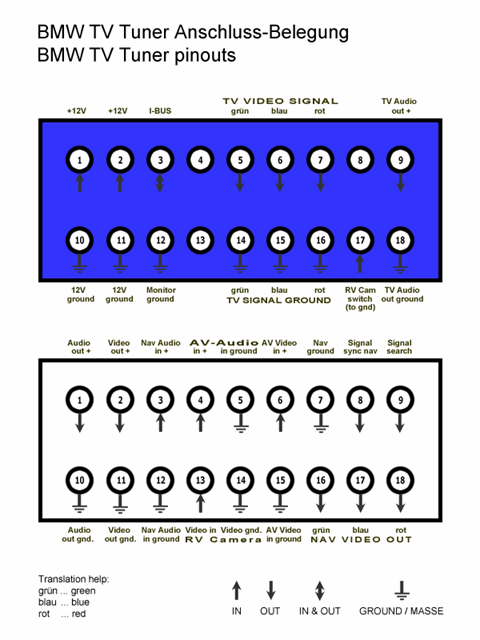

Маючи принципову схему:
< Схема говорить нам, що відеомодуль має на собі два роз'єми- блакитний і не дуже, тобто і білий.
DVD треба підключати до білого роз'єму:
Відео(+ ) — до контакту 6
Відео(-) — до контакту 15
Аудіо(+) — до контакту 4
Аудіо(-) — до контакту 5 .
Як підключати?
Роз'єм, який одягається на модуль у цих контактах має порожніслоти. Вставити в них можна такі дроти:Ці проводки з такимироз'ємниками продаються як дроти для зовнішнього датчикатемператури, який в передньому бампері праворуч. Коштують копійки —центів по 50 у офіціалів.

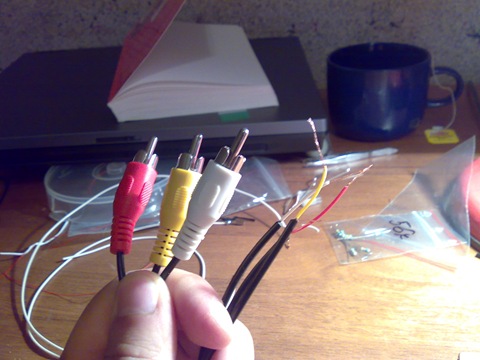

Берем дроти (компонентні), які йшли в комплекті з приводом тавідрізами з одного боку роз'єми.

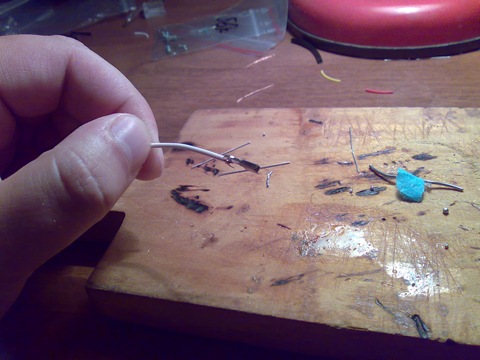

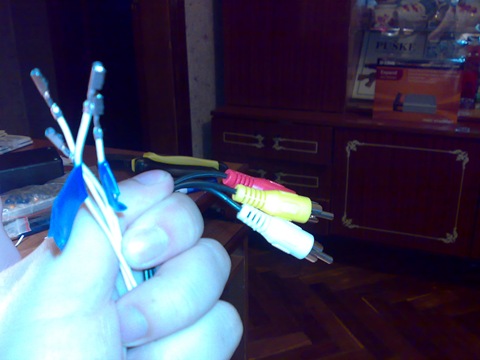

Припаюємо куплені у офіціалів проводки. Пам'ятаємо, що провід увнутрішньому кольоровому обплетенні – це (+). Провід у зовнішнійчорній оплетці — це мінус. А на ТВ-модулі — в моно, тому контактиаудіопроводів лівого та правого каналів з DVD просто з'єднуємо водин канал./p>
Датчик для ДУ вивів на торпеду. Що можна сказати. Іграшка, небільше… не дуже зручно дивитися та й якість самої РК-панелі залишаєбажати кращого…
Тим не менше, тунінх мав місце бути, про що і пишу:)< br>
Коментарі20
не розумію до чого підключається, і де такий двд купити ... і плюс як зняти захист на рух ...
ну де такий ДВД купити в Карелії я теж не знаю. двома шляхами - якщо монітор маленький стоїть, то в налаштуванні.
Ну двд автомобільний якийсь або звичайний? Голова у мене з функцією тв і маленьким екраном. У куті вказано про затискання кнопки, але у мене не виходить чомусь... А роз'єми знизу цієї коробки або ліворуч чи праворуч... Не знайшов їх... Знаю що вони є...
звичайний двдеслі з малим - то має виходити як написано. коробка з роз'ємами не в підлокітнику а в багажнику з лівого боку, там де підсилювач на колонки штатний, де нави, де зд чейнджер, де радіомодуль
Не виходить((( а це завжди затискати треба або 1го разу достатньо?))) а куди двд підрубувати?
Все, телебачення в дорозі показує))) проблему чому сигнал слабкий не знайшов(( місцями, то норма то погано ...)
це вже проблеми мовлення. сенс куди двд підрубувати? як у мене написано - туди і підключати
А якщо через тюльпани як буде? Ну я просто тимчасово так хочу)) а там буду думати))
чорно білий
Чорно-біле зображення?перемкніть у налаштуваннях монітора відео з PAL на NTSC або як там його...
Допоможіть
Дякую!.. навичок не маю, боюся справ наробити!..)))
Ще раз респект за вмілі руки і прагнення до досконалості!..) А мені ось у своїй емці хочеться як-нитка USB вхід від штатної магнітоли вивести, щоб музику з флешки слухати ... І взагалі хочеться трохи перетворити штатну аудіо систему, поставити свій б...
Я тебе запевняю, там немає нічого складного абсолютно. Всі штатні компоненти Дуже розумні, всі розпинування докладно описані ... Дуже багато інформації на www.x5world.com, якщо з інглішем не ворогуєш - глянь)
молодець, гарна робота!
судячи з усього підійде і на Е46/53/38
звичайно, там такі ж компоненти використовуються))
а в тебе таких схем для Х6 немає? а то музика нудотна? а зробити у нас тут нічого не може
Ні, там принципово інша схема роботи пристроїв. Зробити напевно можна все, але я не запитував як на Х6 ...
Відмінну роботу зробив. Хотів тільки уточнити чи можна підключити аудіо кабель не до ТВ а радіо блоку для отримання стерео?!
