Королла розташування та опис запобіжників для кузова E110

Тойота королла 1997-2001 Е110 Запобіжник блок управліннярозташування
Сподіваюся комусь допоможе я на драйві такого не знайшов!

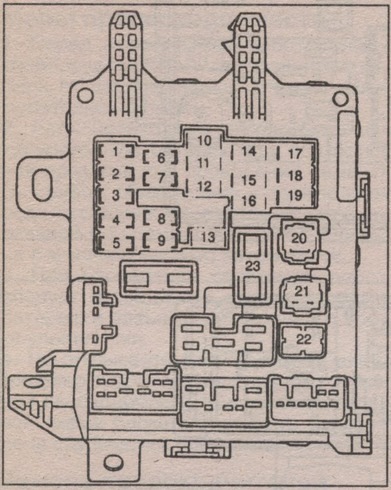

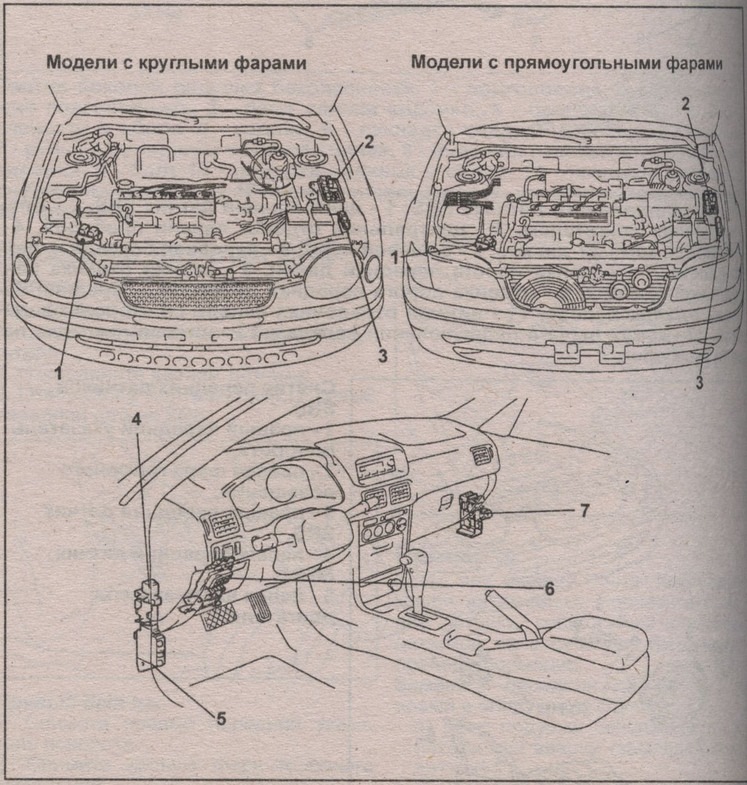

Запобіжники та реле розташовані в салоні Основний блок запобіжниківв салоні (на рис. № 6) знаходиться нижче керма, ближче до дверей (для моделей з лівим кермом) Відкриваємо панель, що представляє зсебе пенал для дрібниць і папірців Знімаємо її, потягнувши вгору іна себе.Під нею знаходиться блок запобіжників:
1 - TURN (7.5A) - покажчики поворотів і аварійна сигналізація 2 -резерв 3 - GAUGE (10A) - освітлення, габарити, системакондиціювання, ліхтарі заднього ходу, система управління люком, склопідйомники, обігрівач заднього скла 4 — WIP (20A) — (wiper)склоочисник та омивач лобового скла, та скла задніх дверей 5 —I-UP/M-HTR (10A) — система підвищення частоти холостогоходу/обігрів бічних дзеркал 6 ECU-IG (10A) - система упорскуванняпалива 7 - IGN (7.5A) - система заряджання акумулятора, системаупорскування палива, система подушок безпеки (SRS) 8 - STOP (15A) -стоп-сигнали, додатковий стоп-сигнал 9 - TAIL (15A) - заднігабарити, вимірювальні прилади та датчики, годинник, прикурювач, аудіосистема, обігрівач заднього скла, підсвічування номерногознака, системи упорскування палива, система кондиціювання, аварійнасигналізація, центральний замок 10, 11 - резерв 12 - OBD (7) -система діагностики OBD-2 13 - ECU-B (7.5A) - система подушокбезпеки, задні протитуманки 14 - ST (5A) - система запуску 15 - D/L(30A) - центральний замок 16 - FOG (15A) - протитуманні фари 17 —S-HTR (15A) — (Seat Heater) підігрів сидінь 18 — резерв 19 — CIG(15A) — ціна аудіосистема, годинник, прикурювач, електроприводбічних дзеркал 20 — DEF (40А) (сірий) — обігрівач заднього скла, запобіжник:DEF I-UP/M-HTR 21 - Power (30А) (рожевий) -електропривод склопідйомників, електропривод люка

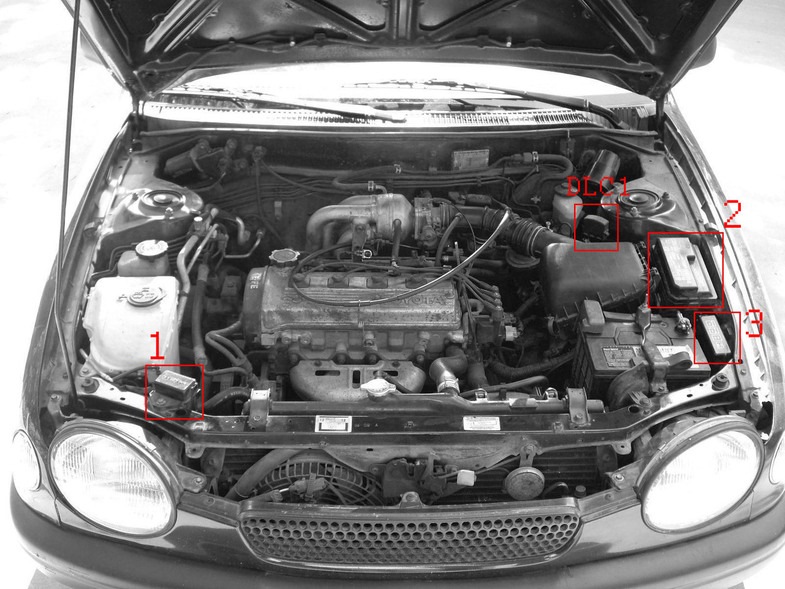

Запобіжники та реле в моторному відсіку.

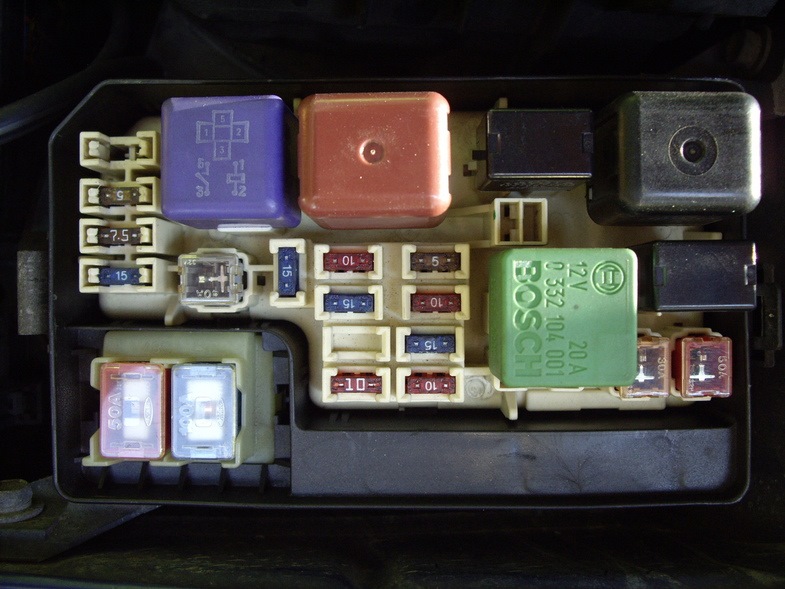

Блок запобіжників поряд з лівою стійкою (на рис. № 2).
1 - резерв 2, 3, 4 - SPARE (5А, 7.5А, 15А) - запасні запобіжники 5 -MAIN (40A) - система запуску, передні фари запобіжники:HEAD (RH)або HEAD (RH -UPR), HEAD(LH) або HEAD(LH-UPR) 6 — DOME (15A) —аудіосистема, освітлення салону, місцеве підсвічування, освітленнябагажника, годинник 7 — HAZARD (10A) — покажчики поворотів тааварійна сигналізація 8 — AM2 ( 15A) - другий ланцюг замкузапалювання, система кондиціювання, плавкі вставки ST та IGN 9 -резерв 10 - HEAD(LH) або HEAD(LH-UPR) (10A) - ліва фара 11 - ALT-S(5А) - система зарядки ( генератор) 12 - HEAD (RH) або HEAD(RH-UPR) (10A) - права фара 13 - EFI або F-HTR (15A) - електроннийблок управління двигуном 14 - HORN (10A) - звуковий сигнал 15 - FAN(30A ) - вентилятори 16 - AM1 (50A) - перший ланцюг замкузапалювання, запобіжники:CIG, TURN, GAUGE, ECU-IG, WIP, S-HTR FLALT (100A) - головний запобіжник, запобіжники:FAN, CDS, HTR, A/C FLABS (50A) — запобіжник ABS, запобіжники:AM1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF, DEF HEAD - реле фар C - EFI or F-HTR - релесистеми упорскування D - ENGINE MAIN - реле двигуна E - FAN No 1 -реле вентилятора охолодження F - HORN - реле
звукового сигналу
Блок запобіжників поряд з акумулятором ( на рис. № 3). 1 - CDS(30A) - вентилятор конденсатора кондиціонера A - AC MG - релеелектромагнітної муфти компресора кондиціонера B - AC FAN No.3 -реле № 3 вентилятора радіатора C - AC FAN No.2 - реле № 2вентилятора радіатора
