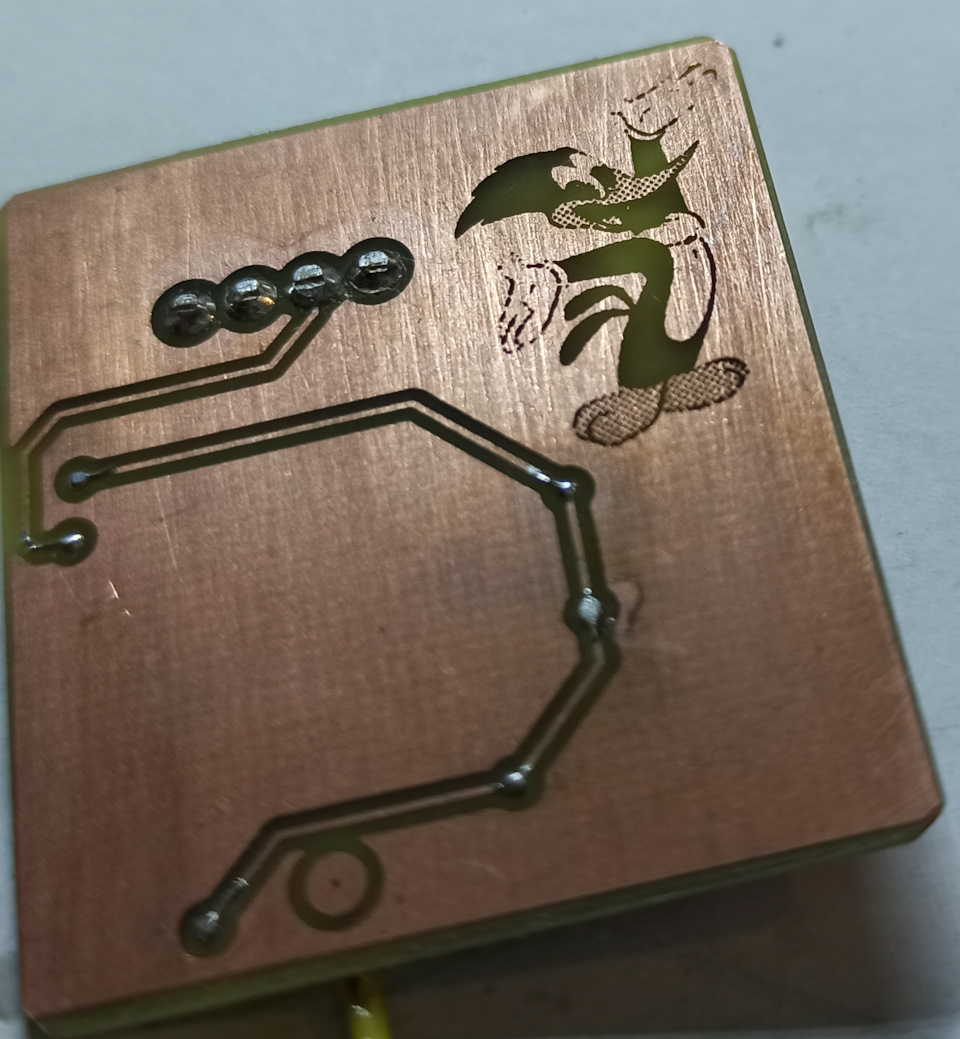

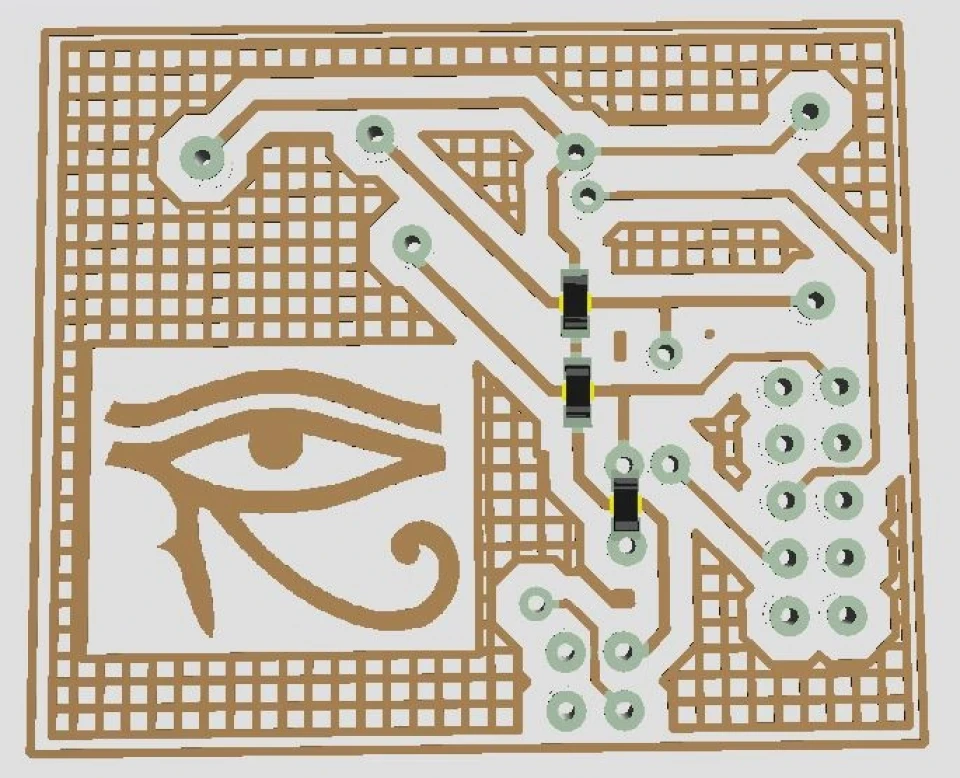

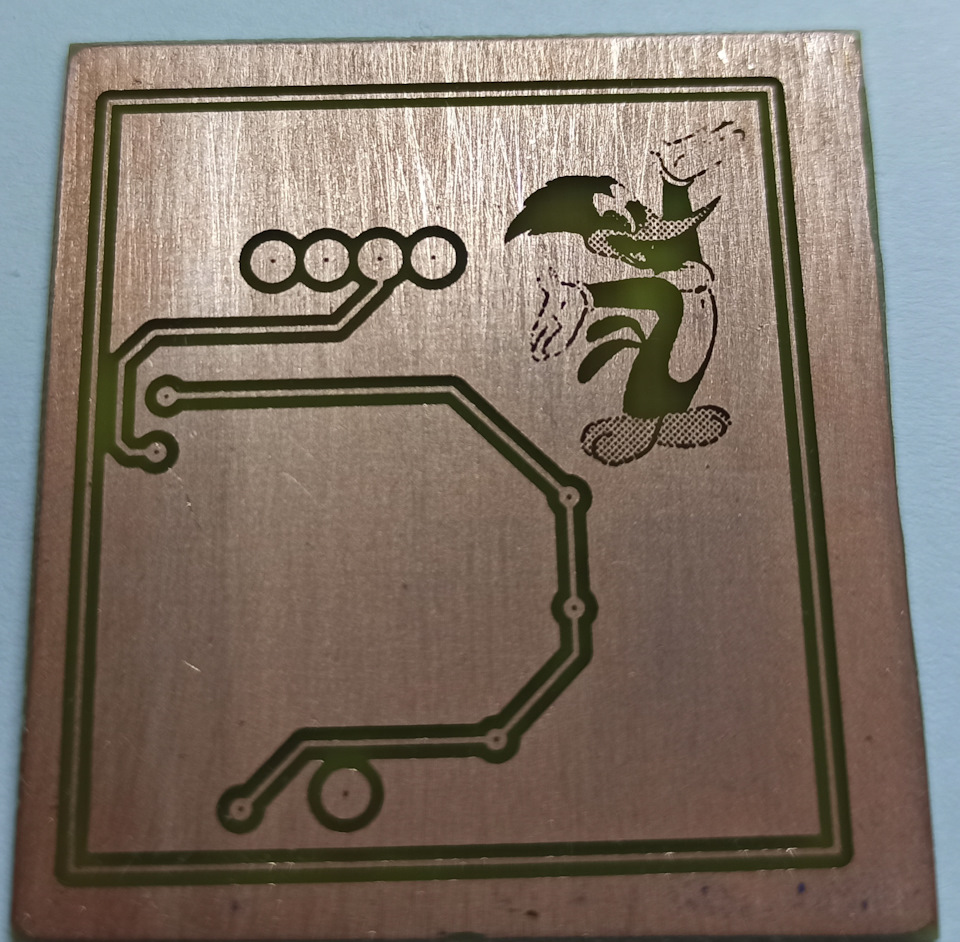

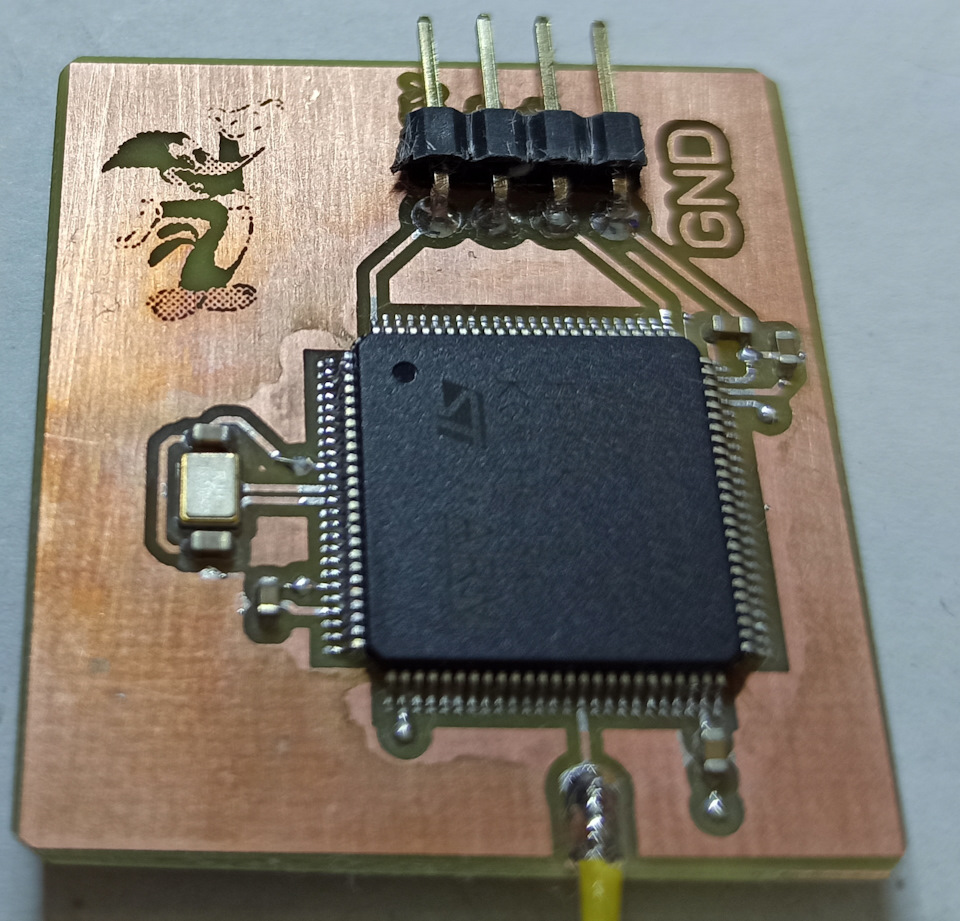

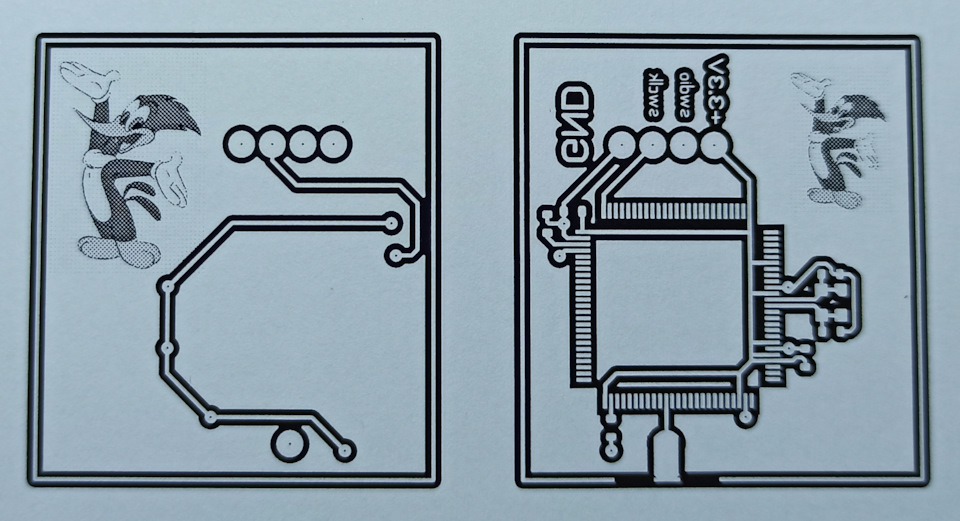

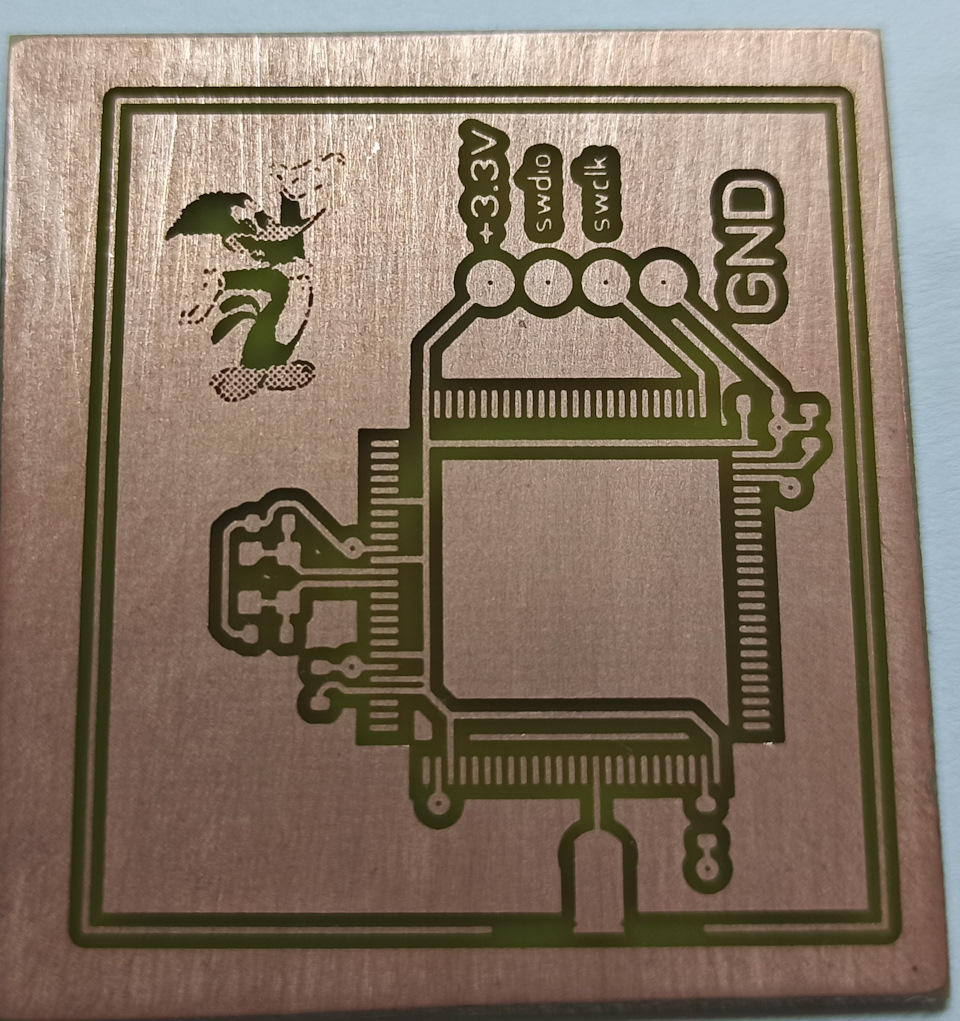

Привіт . Фотки з пінгвіном це " проба пера ", на тему розміщенняна платі не якихось шаблонів зроблених з доріжок у Спринті, адрукувати на платі повноцінні картинки . Ось такий волохатий процбуде рулити приладкою, STM32F217VGT6.Так чо наступніплати будуть з цицьками)))) Зробив плати для світильниківSK6812 Так само на цих платах будуть звичайні білі світики для цифрі рисок. І особливість — на платі стоятиме термістор.Карочтермодатчик, якщо температура плати буде підбиратися донебезпечної, то контролер автоматично зменшить струм.Таким чином миуникнемо перегріву нашого господарства)) фломаркера .Хто хоч разробив плату з люміню, то оцінить зроблену роботу )).Один лише поділсіамських близнюків попило кровушки .Такі один раз верстат ЧПУздригнувся і заїхав хлопця на плату перерізавши дорогу, не біда, поправимо. Зарозил))) Ось думаю, робити для SK6812 окремий проц увигляді стм32ф103ц8 або все повісити на один великий? Чіт я окуную.Переривань буде багатовидимо невидимо. Раптом вони почнуть "штовхатися" і накриється наше світлошоу мідним тазом? Перероблятиякось не хоцца. Може відразу поставити "відеокарту"стм32ф103ц8?
Згоден, але і для нього є фрези, для рідних на пам'ятник табличку робив гравірування фрезою пірамідкою, з 2-х мм аркуша, вимушено їй же і обрізку по контуру робив. Ставив знімання невеликий і обрізав. Єдине, що робив з перемичками.
Плата фоторезистом зроблена ж ) Про ЧПУ автор пожартував на тему дремеля )) На чпу до речі фольгований алюміній обробляти геморно, потрібен дуже точний великий верстат тому що всі дрібні трохи косять і можуть пошкодити тонкий шар ізолятора між міддю ...
Коментарі19
Ну епрст, робити плату на чпу і пиляти на частини бормашинкою це фініш, діливши то на одну операцію обробки ...
Повністю пилив руками. Пиляти люмінь це не те ж саме що в носі колупатися.
Згоден, але і для нього є фрези, для рідних на пам'ятник табличку робив гравірування фрезою пірамідкою, з 2-х мм аркуша, вимушено їй же і обрізку по контуру робив. Ставив знімання невеликий і обрізав. Єдине, що робив з перемичками.
У мене немає ЧПУ. Пробував фрезами, стружка — мільйон гострих скал у різні боки
Алюміній на суху обробляв чи з олією?
Плата фоторезистом зроблена ж ) Про ЧПУ автор пожартував на тему дремеля )) На чпу до речі фольгований алюміній обробляти геморно, потрібен дуже точний великий верстат тому що всі дрібні трохи косять і можуть пошкодити тонкий шар ізолятора між міддю ...
Це як суперечка паяльників і крутильників контактів у машині. Безглуздий і нещадний.
Кабута це перший виріб на світиках і я не нажерся гівна великою ложкою)))
Ну так-то так, один фіг курка ))
З автором повністю згоден, хоч і мало розумію в електроніці та електриці. Запас потужності має бути, так річ довше служитиме.
Адже дятел? Чому пінгвін?))
А що всі накинулися з цим алюмінієм? Хоче людина — нехай хоч на гетинаксі робить. Від алюмінію точно гірше не буде нікому
Так блазень з ним з алюмінієм. Навіщо стільки світлодіодів? Якщо для рівномірності підсвічування, то є спеціальні світлорозсіювачі.
Таке випилювати - це треба любити секас, дуже)
нафіга в приборці алюміній? там не можна сильно кочегарити світлодіоди тому що зліпити будуть. а якщо малим струмом живиш то і грітися нема чого.
Заради сміху виведу температуру плати на дисплей, тоді і подивимося
Він ще й лудить сплавом троянді. Вангую відвали в 40-градусню спеку, тут ніякий термістор не допоможе, не можна ж всю плату ними втикати
Там товщина покриття сплавом троянди мікрон, паяти буде пос60, все нормально, нічого не відпаде.
Ось, почитай про застосування сплаву Розі habr.com/ua/post/437778/
