Давно хотів перейти з ГБО2 на ГБО4, придбати комплект упорскування- не 100% гарантія що буде працювати, потрібно запаралелити входигазового ЕБУ і працювати буде тільки як одночасне упорскування. Нахх у мене час упорскування близько 1.5мс, працюватиме тільки з дужехорошими форсунками, матриксами, що дорого, тому вирішено буловиготовити ЕБУ самостійно, у фінальній редакції має бутипопарно-паралельний упорскування за сигналом системи запалення абообробкою сигналу ДПКВ.
Власне викладаю схему та друковану плату того, що наяв.Слухаюбудь-які коментарі, пропозиції, може щось покращу перед втіленням узалізо.
2 плати - керуюча на яку заходять сигнали з:-терморезистора (требав болт засвердлитись вклеїти терморезюк на 4.7к) температураредуктора-лямбда, в теорії мозок її показання враховувати не буде, потрібна для настройки.
-ДПДЗ розуміти неодружені/не неодружені
-ДАД газу, на окремій платі.
-ДАД штатний — дивитися навантаження на двигун дод. Збагачення напотужних режимах.
-сигнал оборотів (rpm) від них буде вибудована картазбагачення--збіднення
-сигнал бензофорсунки, власне по ньому буде відкривати газофорсункиі перераховувати час упорскування від базового бензинового.тиску-розрідження складається з 2х таких і коштує 700 грн.
ключи для реле, дарлінгтони TIP122
управління lpg форсунками драйвера MC33152
управління lpg форсунками ключі IRFIZ34

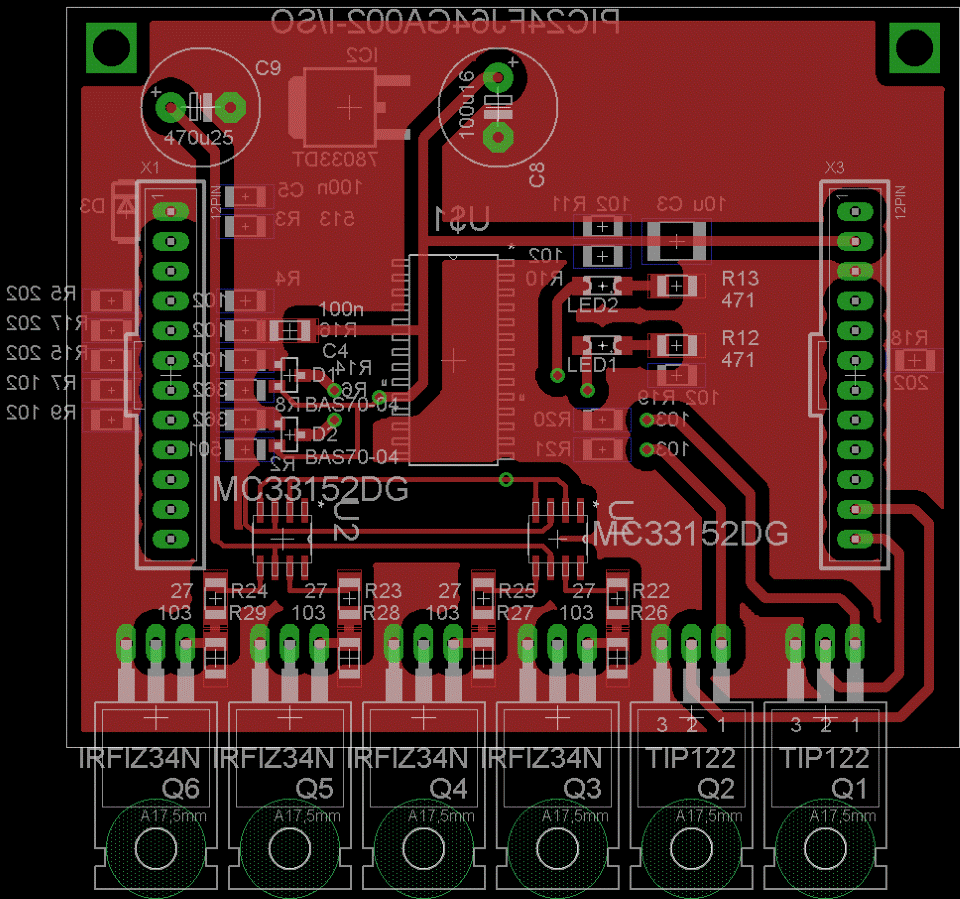

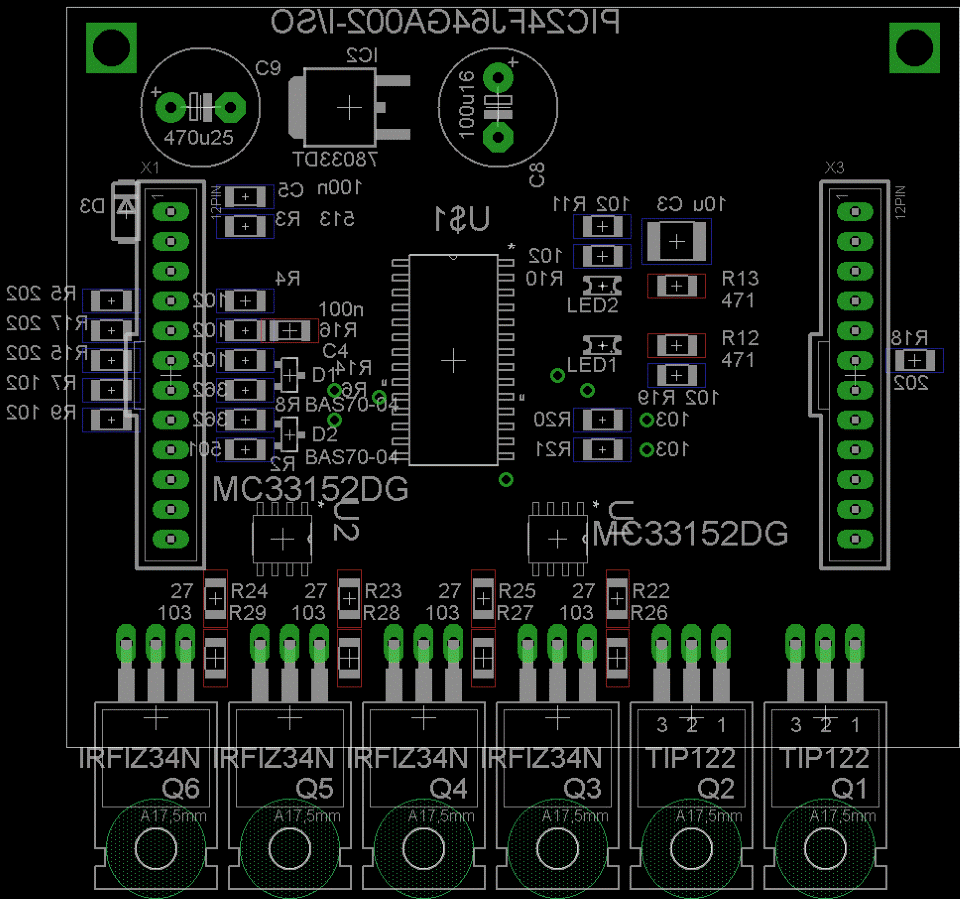

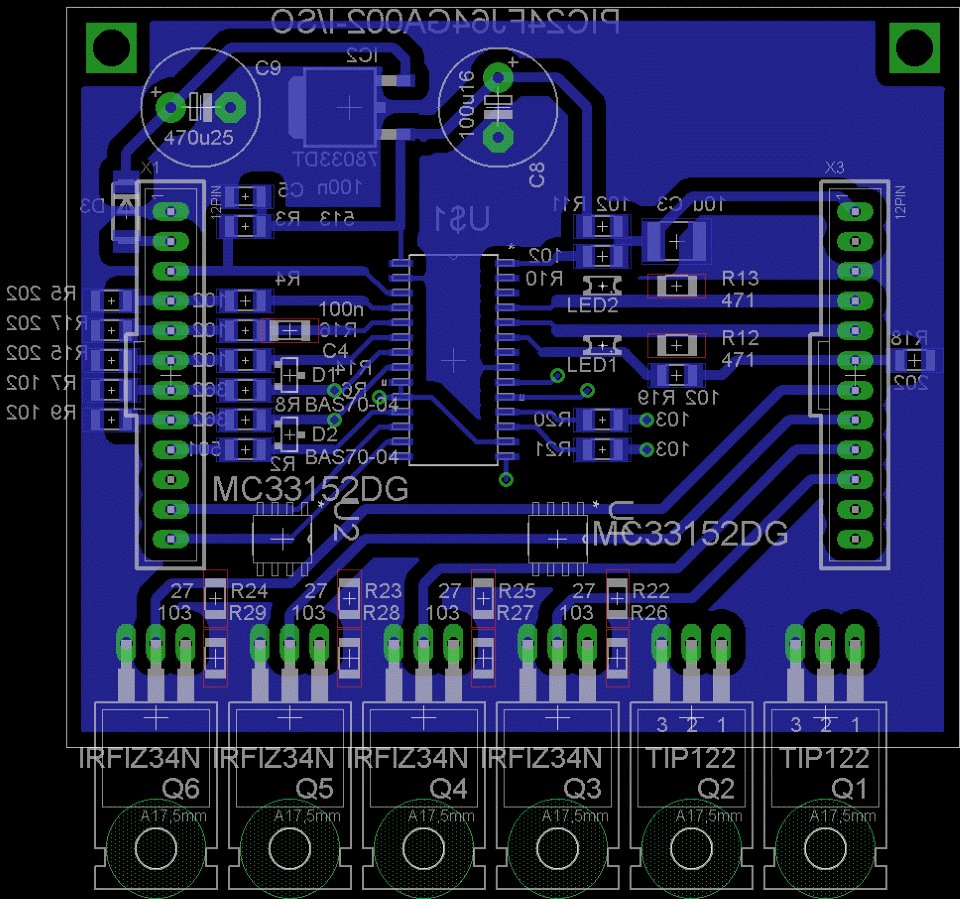

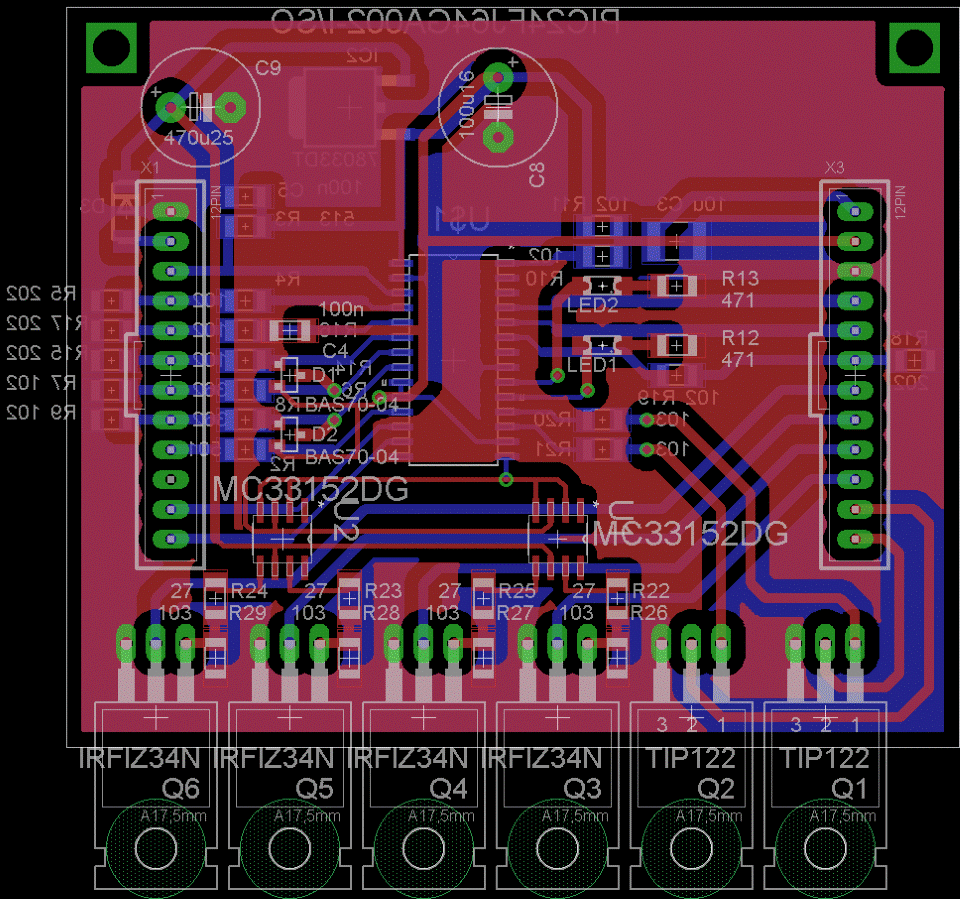

Малюнки:плата розбита на top, bottom, parts. Схему криво розбив наблоки - т.К. Драйв тисне зображення( +плата та схема ДАТ для газуна mpxhz6400.
Коментарі13
Нічого собі накидав схему! Молоча на драйві рідко зустрінеш людей у темі з електроніки )) у мене купа питань відразу, аж думки наклалися. Сам люблю експерементувати зі своїм бідолахою опілем, теж монік коштує 1.8, але відновив пару блоків 3 його по...
Дякую за відгук. На жаль, на проект забив — відфрезерував друковані плати, змонтував компоненти, але до написання прошивки справа не дійшла. У житті відбулася зміна діяльності з електроніки в програмування. А так — обговорити завжди цікаво. Зараз пла...
Поставив би січень і не парився б із цим моноінжектором, дурна річ це моно.
Подумую моєет купити голову з інжектором від рестайлу.
так мізки теж міняти доведеться, з головою купувати так просто купиш січень. і все поставиш і буде щастя. налаштують тобі їх. дешевше вийде. але буде можливість налаштовувати мізки. а з рідними так не вийде
Січень хороша ідея, але у мене проблеми в основному з РХХ (він соленоїдного типу) - відповідно потрібно винаходити кріплення для РХХ, плюс ГБЦ тече таки. Ось я і думаю купити ГБЦ + комплект індектора. Заодно ГБО4 зможу поставити.
Спитай у нього. Теж був моноуприскування драчився з ним. поставив січень і гбо 4
ммм ... а у нього, це у кого саме?
smeginet гальмує
Зрозумів. Дякую!
Зробив ці мізки? Обкатал?
Зібрав, але забив на проект. Зайнявся всякими іншими залозками.
6 ключів бачу, це куди стоку?
