Сьогодні, ситуація змінилася!
Добре, що я був у себе в гаражі! Викрутка, медведька, відкрити/закрити та інші танці з бубном не допомагали. Посилки зДубайівки! Або на 50 єнотів менше, і з розбору через 3 дні! Розбираємо самі! Розташування замку таке, що для того щоб до ньогодістатися потрібно було скинути карту дверей.
Найкраще для цього підходить спеціальний пластиковийінструмент.
Покрокова інструкція зі зняття карти та демонтажу механізмузамку.

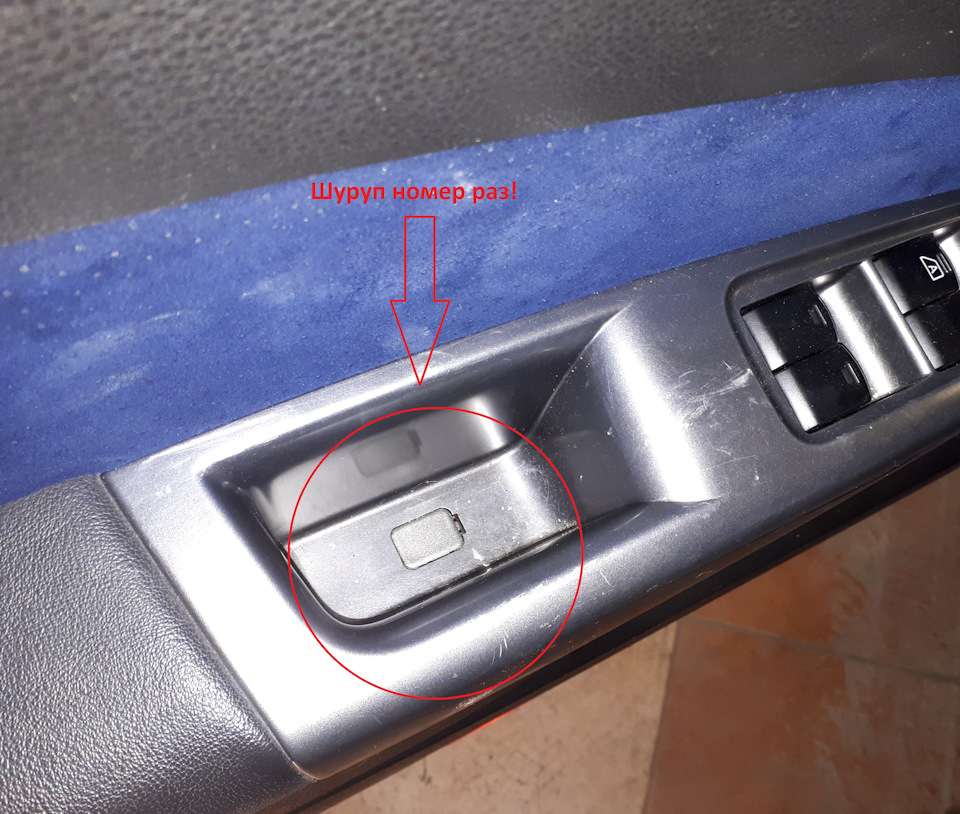

1) Хрестовою викруткою відкручуємо один шуруп у ніші біля панелі зкнопками.

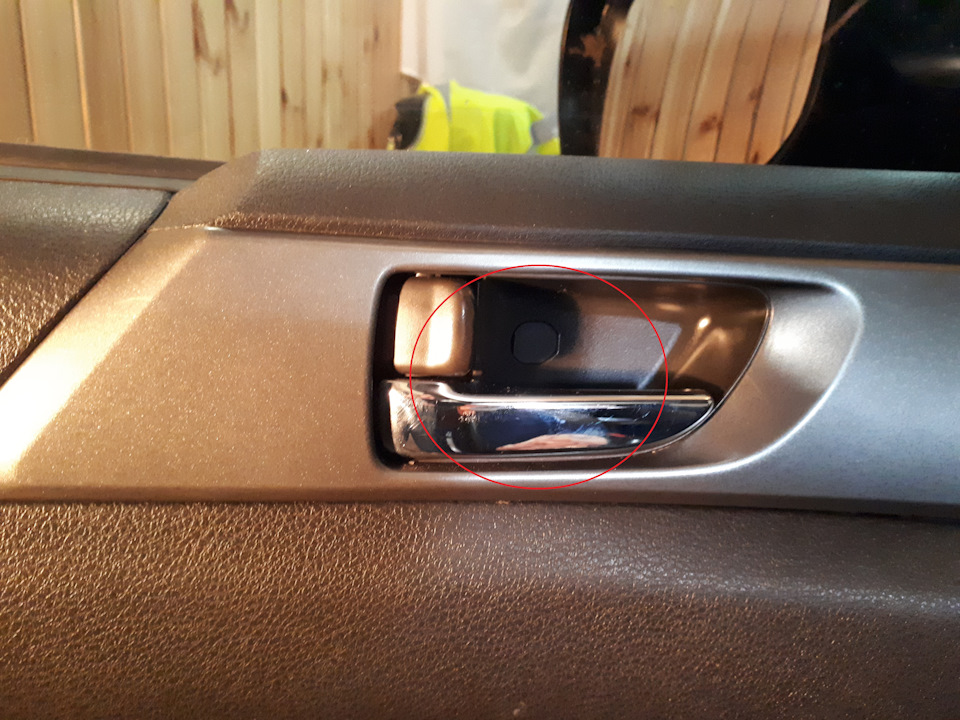

2) Другий шуруп знаходиться в ніші з дверною ручкою.

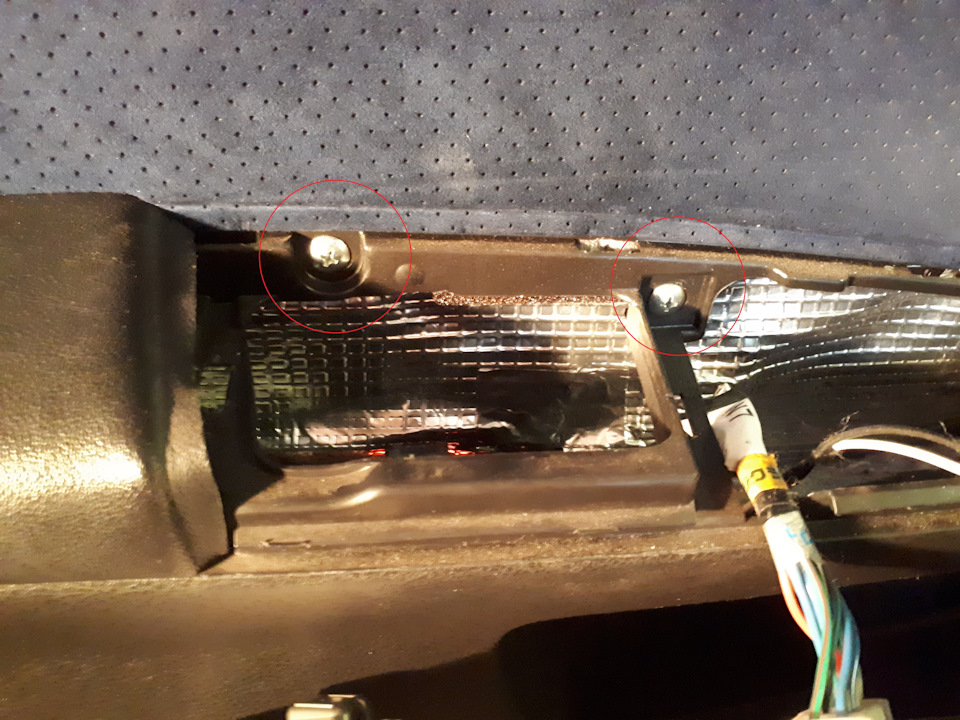

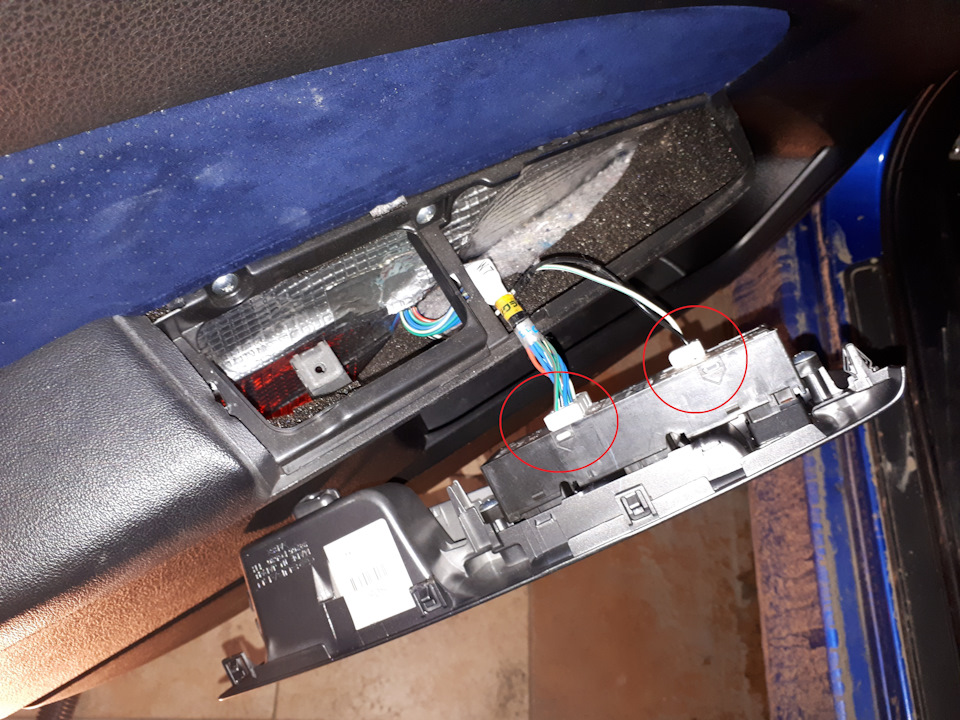

3) Виймаємо панель з кнопками, за нею ще два шурупа.
4) Знімаємо куточок у якому вбудований твітер. Там за сіткою тадинаміком є кліпса. Тягнемо на себе.
5) Вся карта по периметру посаджена на кліпси-засувки. Акуратнопіддаємо пластик і тягне по колу на себе. По одній вони будутьвідокремлюватися. Поламати важко.
6) Від'єднуємо ТРИ фішки:одна на підсвічуванні дверей, дві на блоцікнопок.
7) Тягнемо карту вгору. Знімаємо.
8) Далі режим обесшумку, якщо вона є, у двох місцях (дивитисяфото).
9) Сам замок дверей кріпиться до неї на трьох шурупах, які випобачите в торці дверей. Також є дві фішки. Від'єднуємо!
10) Шестигранником відкручуємо шуруп, який тримає напрямну скла.Без цього ви потім не витягнете замок.
11) Від'єднуємо дві тяги з'єднуючі механіз замку з ручкою. Воникріпляться до ручки засувками.
12) Через нижній отвір у двері виймаємо механізм замку разом ізвнутрішньою ручкою.
Шуруп за заглушкою.
Дві фішки. Від'єднати.
Шуруп за заглушкою.

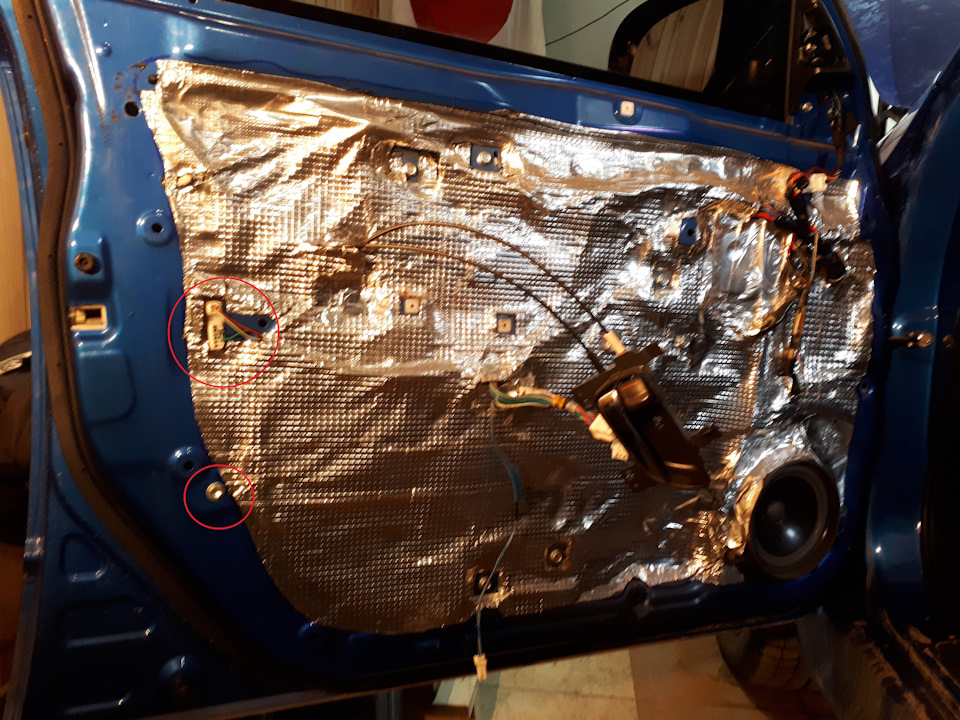

Два шурупи. Відкрутити. Фото каламутне. Але видно, де є фішки замкуі шуруп кріплення напрямної скла. Тяги кріпляться до механізмуручки двома жовтими заглушками. Механізм замку дверей. Далі, оглядаєте сам замок. Для цього потрібно зняти верхній пластиковийкожух. Там є дві пружини, які теоретично можуть вилетіти зі своїхпозицій. У моєму випадку вони були на місці. Я просто змастив усімеханізми всередині олією, та побризкав з'єднання WD-40. Всезапрацювало! Збирається все в зворотному порядку! Мені довелосякупити лист віброізоляції для відновлення цілісності. Не забуваємосвоєчасно під'єднувати всі фішки, або будете якась скидати карту щераз)))
Використовуваний інструмент:
— Набір пластикового інструменту для зняття картки
— Хрестова викрутка
— Плоста тонка викрутка
— Торцевий ключ на 10
— Ліхтар
Зараз механізм працює на ура!
Побачимо, що буде далі!
Усім рівних доріг!
На зв'язку!
