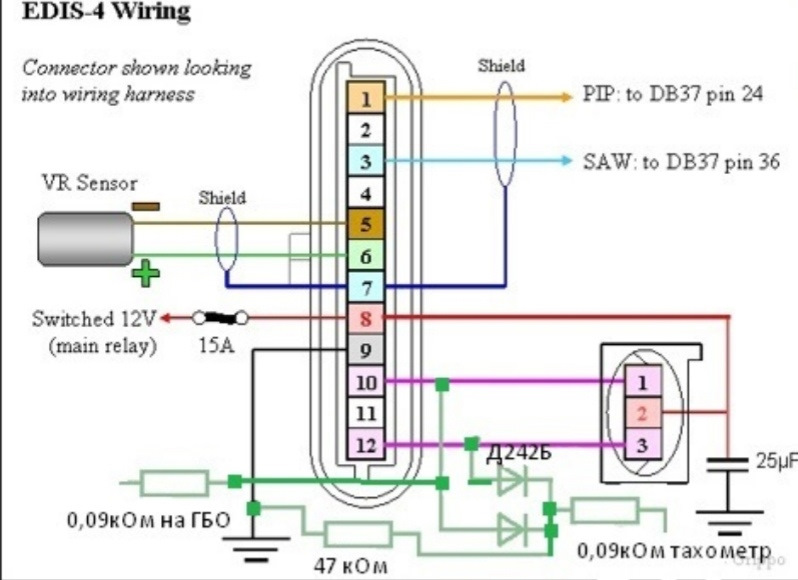

Після переходу на Едіс, тахометр показував не коректно з 1 піна Щераніше я спаяв за схемою діоди, щоб отримати показання тахо сигналуз котушки. Підключаємо діоди і резистори як на схемі тільки зправильними номіналами, як вказано нижче

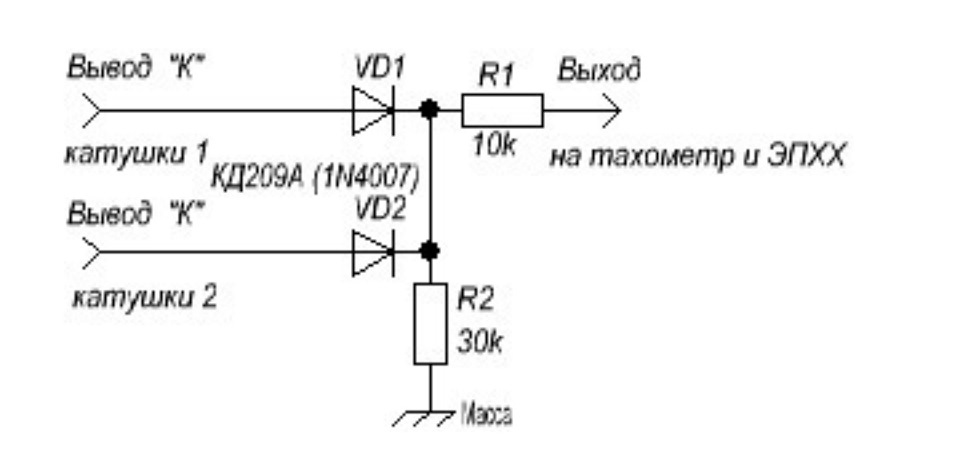

Робоча схема

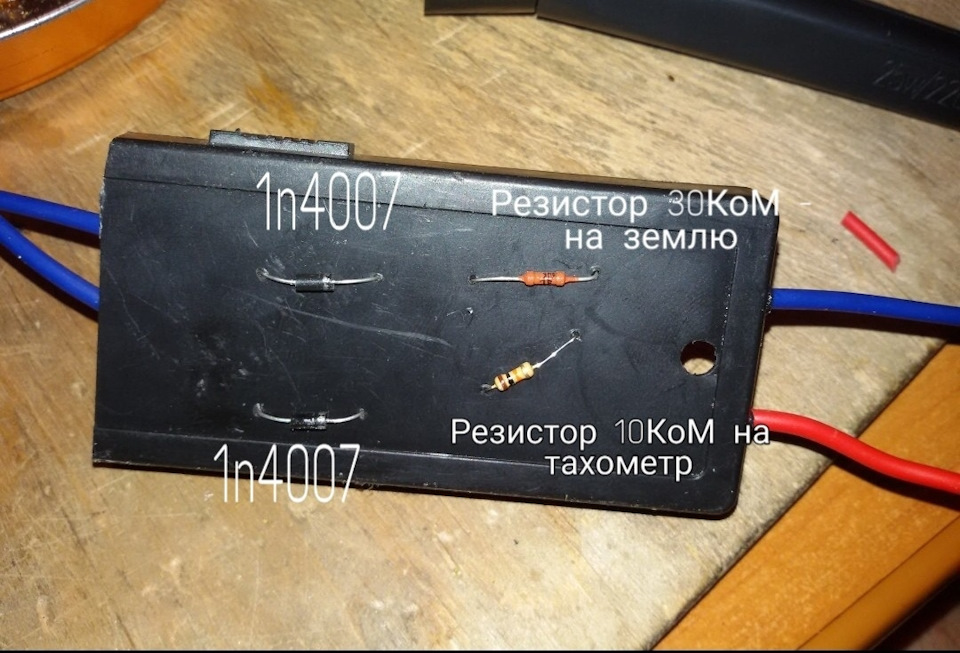

Нам потрібно два діоди 1n4007, резистор на 10 Ком і резистор на 30Ком, коштує це все копійки. >
перероблю, на компактнішу версію і залию термоклеєм
Під'єднав все це — працює відмінно, я навіть скажу ідеально, так щосхема робоча, перевірено, користуйтеся на здоров'я. Добра!
Коментарі9
Є рішення набагато простіше людина з ніком maxiazlk написав з контакту котушки 1-4 на тахометр і замкнути 2 дроти на контактах що йшли на модуль запалення. Ось його телефон 0506381009 він пояснить докладніше.
Дякую, та нормально працює, поки не перероблятиму
А який у вас тах? Є фото ззаду?
фото позаду немає, цифра 4 під стрілкою
Бліїн, це те, що мені потрібно. У мене теж тахометр працює через дупу Генрі Форда. Чим більше обертів тим сильніше бреше. Якщо я покажу цю схему електрику, по ній можна зробити?
Звичайно, я на драйві сам подивився
Дякую!
Та нормальна плата) в синю ізоленту її!
😆😆😆
