Вбудовуємо Bluetooth в автомагнітолу

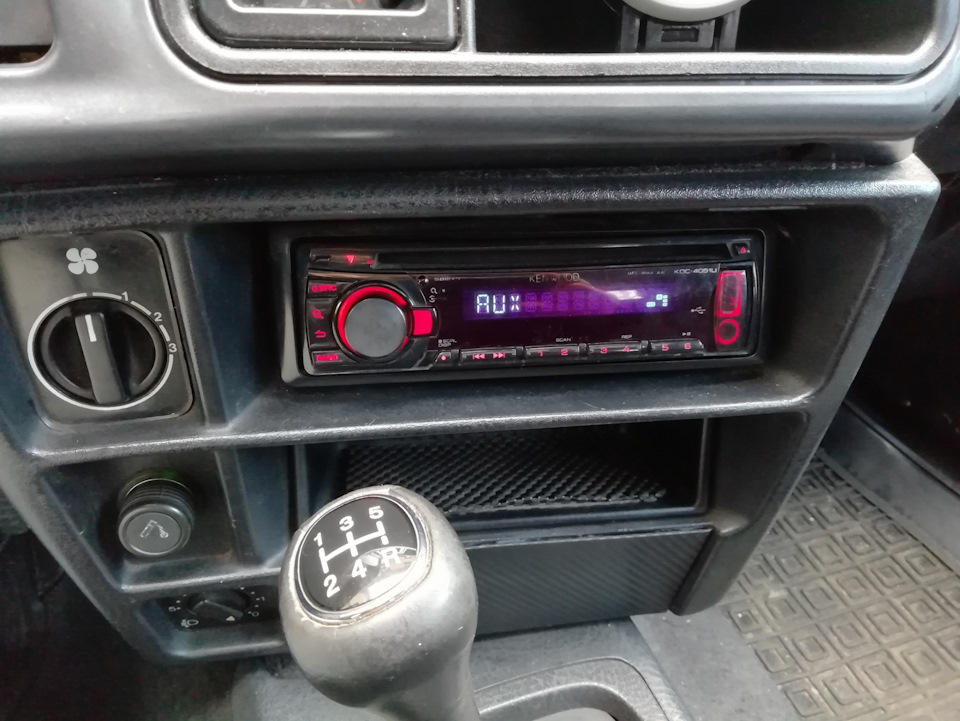

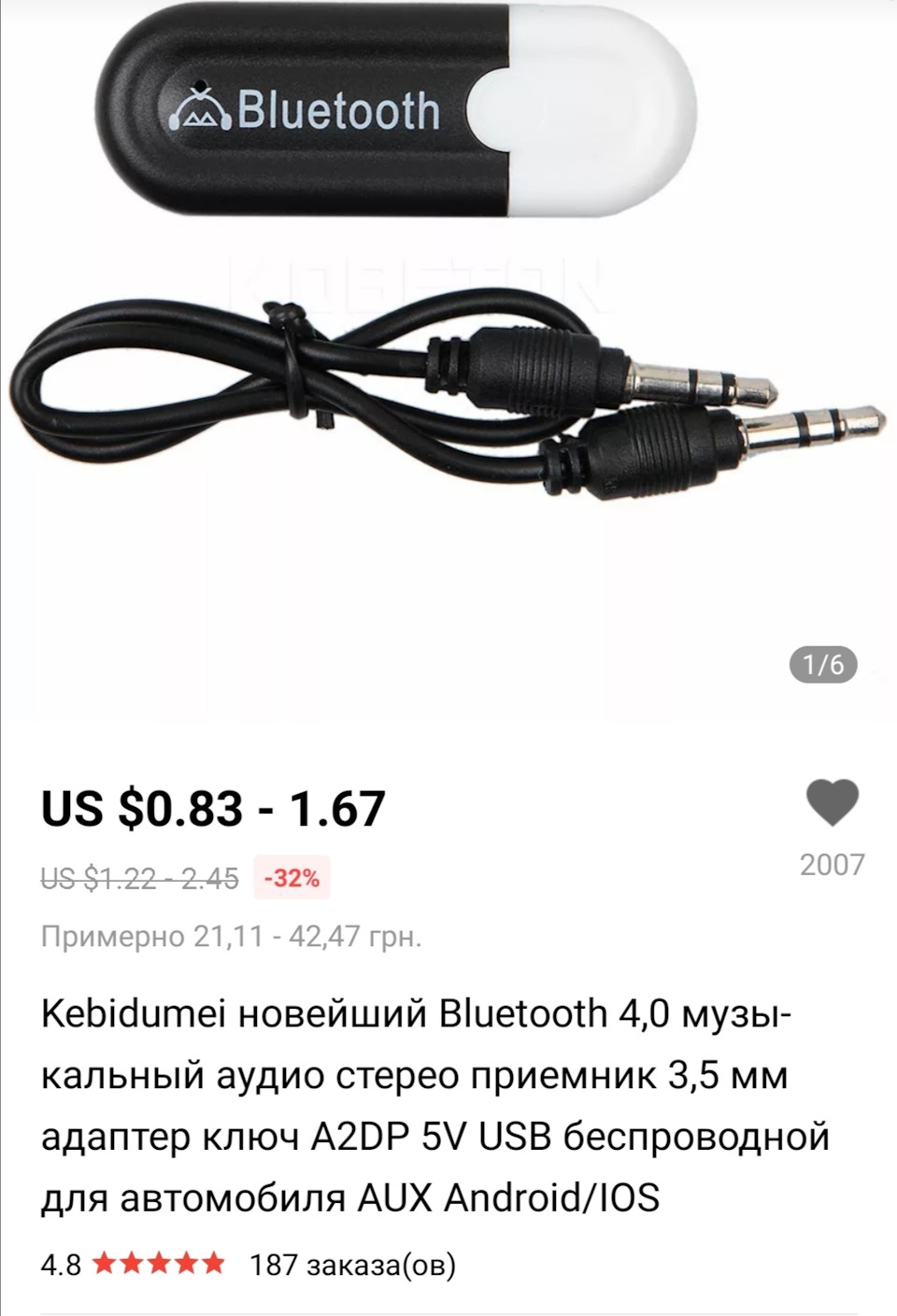

Всім привіт! Захотілося мені придбати Bluetooth адаптер вмагнітофон, щоб можна було включати музику з телефону. У менехороша автомагнітола Kenwood, купував її років 10 тому, так щоякість вогонь і звучить добре Є на передній панелі роз'єми Usb іAux. Usb з неї кабель в Аux - виконав сполучення і ввімкнув музику, якість дуже навіть непогана, стерео - вогонь! Ось тільки напружує щовоно стирчить постійно і коли знімаю панель не зручно постійновитягувати

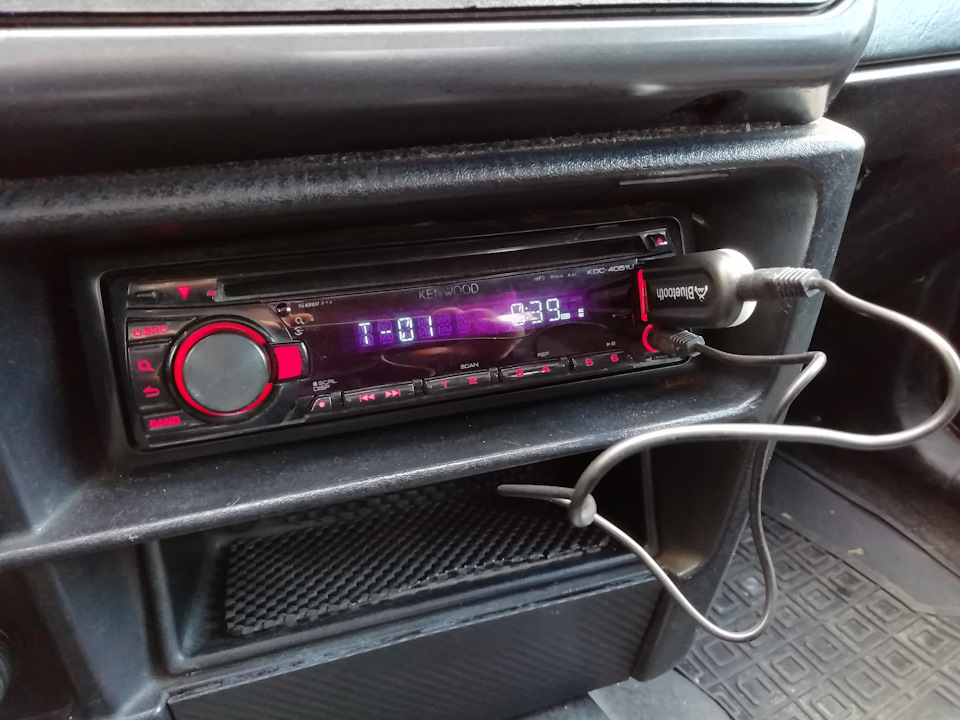

Некрасиво Провід стирчить Такий мафон
вирішив впроваджувати плату в мафон! На драйві вже робили не раз цюпроцедуру, от і мені захотілося) розкрутив панельку, розкривbluetooth адаптер і прикинув що до чого.
Платка не велика

Всі норми, можна впроваджувати

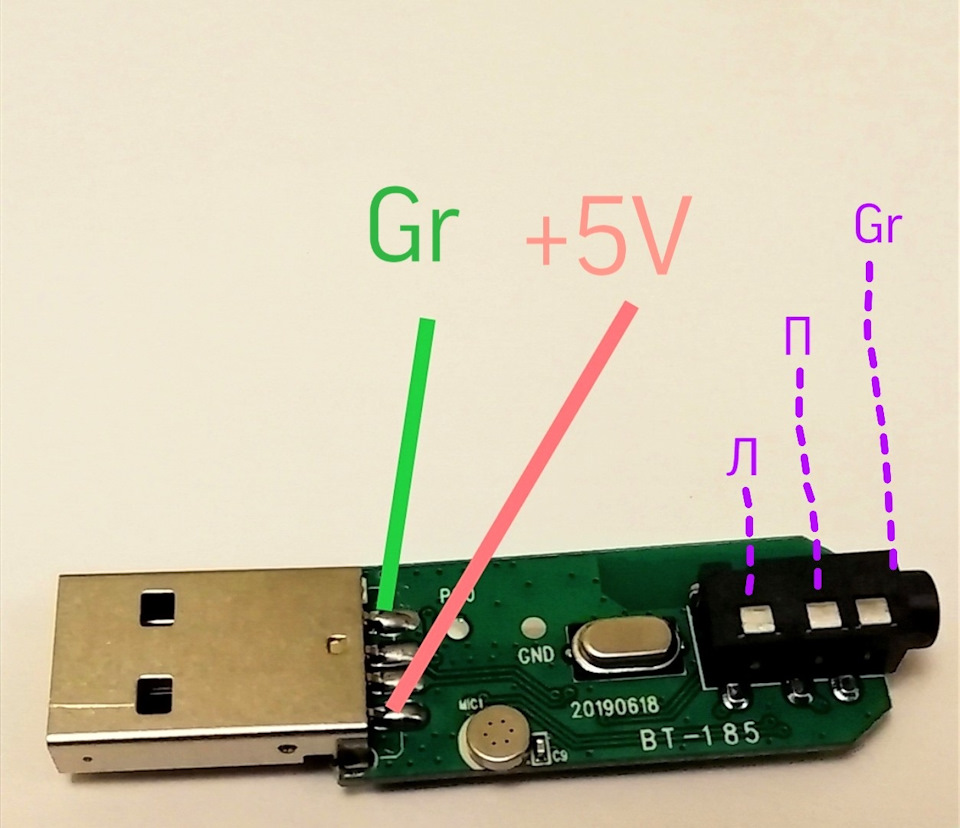

Розпинування плати

Gr-це земля<
Л-лівий канал
П-правий канал

Джек 3.5
Вставляємо кабель 3.5 у магнітолу і починаємо мультиметром в режиміпродзвінки шукати де який канал
Далі нам потрібно подати харчування на плату
Розпинування Usb
також дивимося по розпинці який 5вольт, а який земля і дзвонимо наплаті, харчування беремо з роз'єму USB магнітоли! Залишилосьрозіп'яти роз'єми і спаяти всю цю справу

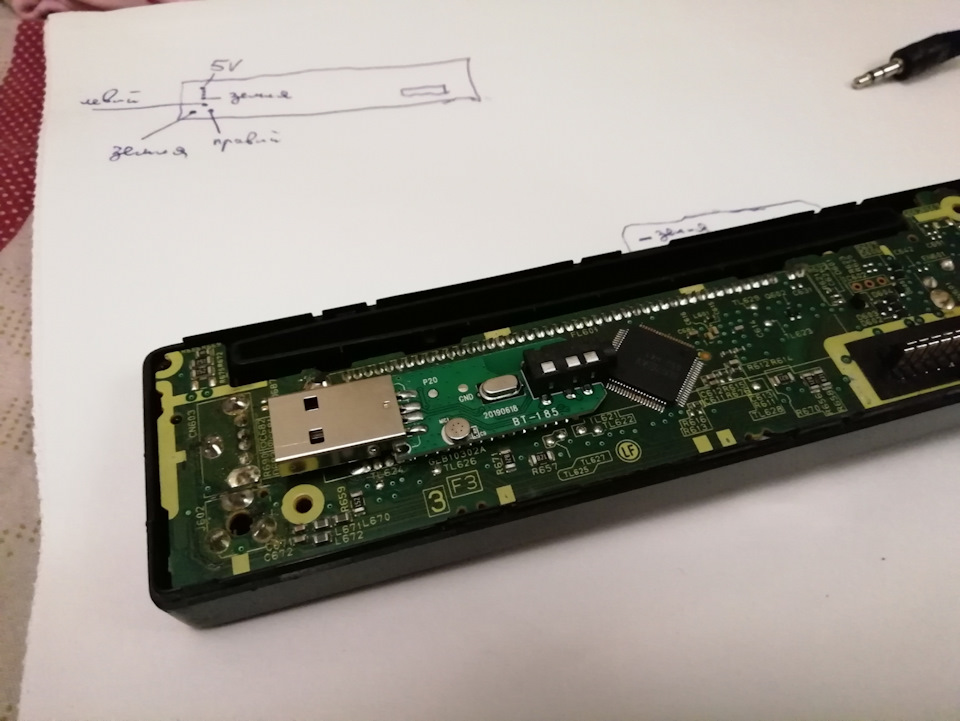

Ось так вийшло

Щоб плата влізла довелося ребра жорсткості кришки спиляти

Тут трохи видно
далі ізолюємо і скручуємо до купи і біжимо перевіряти! Включаємомагнітолу, перемикаємо в режим aux, відбувається сполучення іслухаємо музику! Трохи додав функціонала в стару магнітолу) Auxпрацює як і раніше, якщо не робити пару. Є невеликий фон у правійколонці, коли пісня на паузі, коли грає музика його не чути) ВсімДобра!
