З цього було прийнято рішення зробити невеликий мануал зфотками.
Насамперед пішов у магаз за самими втулками.

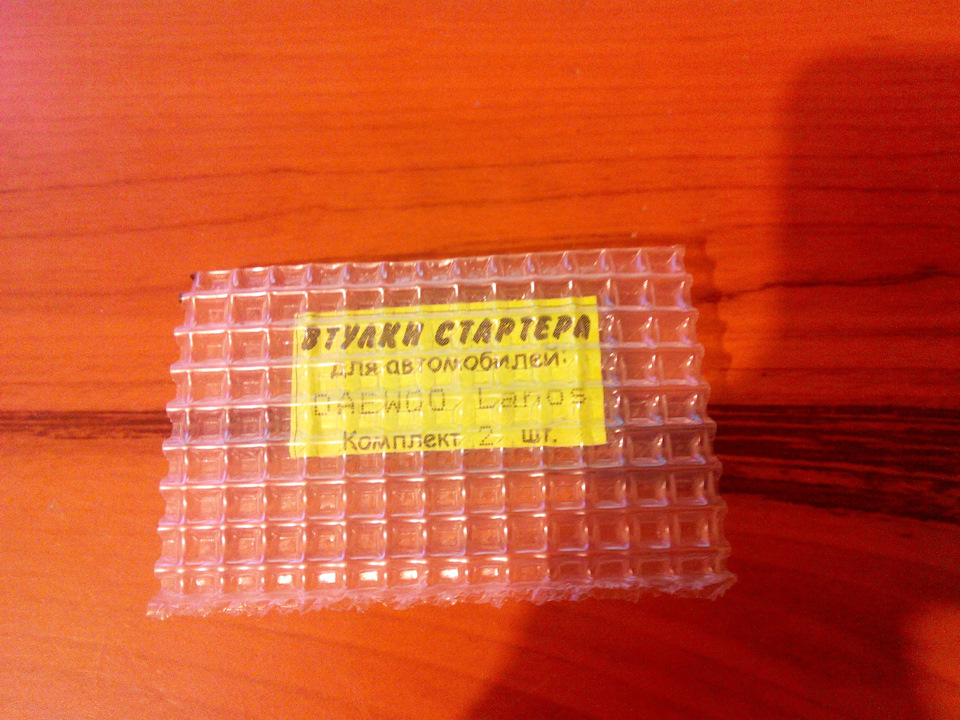

Втулки стартера ланос/сенс

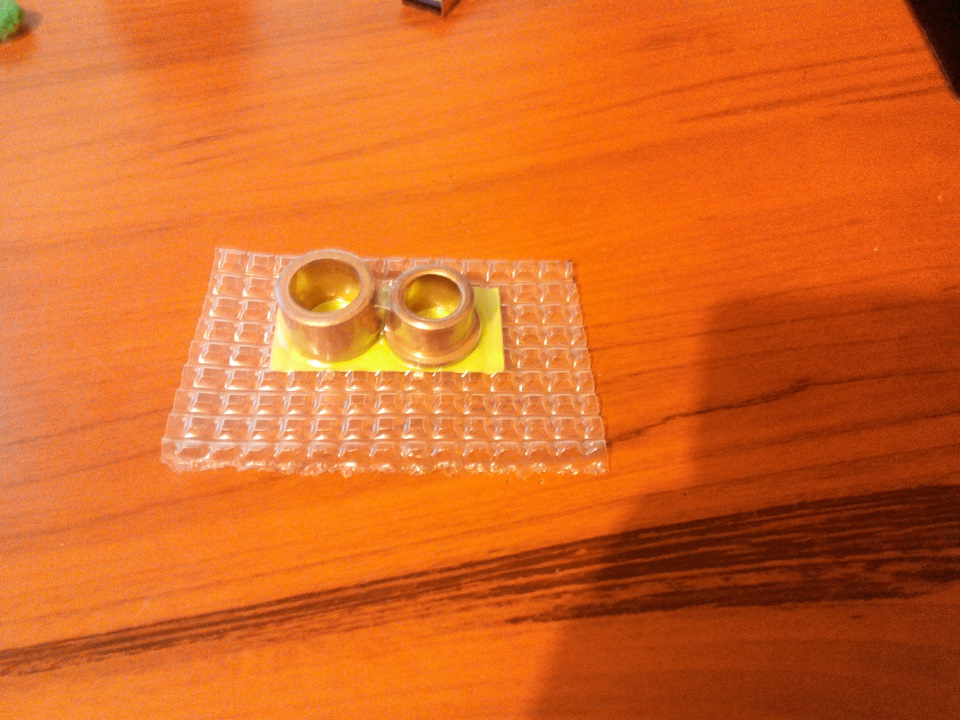

Втулки стартера ланос/сенс

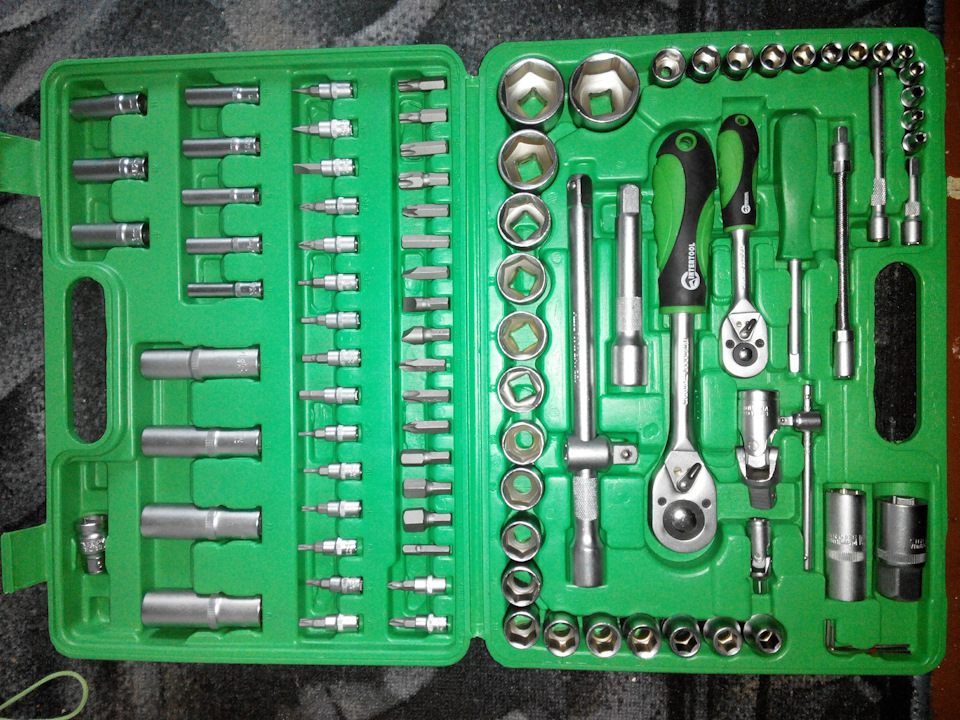

INTERTOOL ET-6094SP
Втулки йдуть у допуску, і розгортати їх не потрібно.

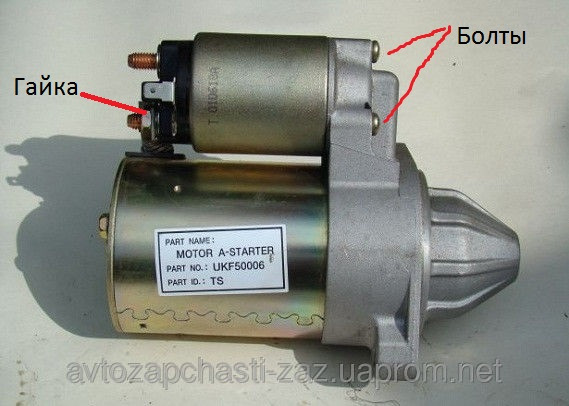

Приступаємо до розбирання стартера.< Далі викручуємо три болтавтягуючого, знімаємо реле зі стартера, виводячи хвостовик іззачеплення з вилкою.
Фото не моє

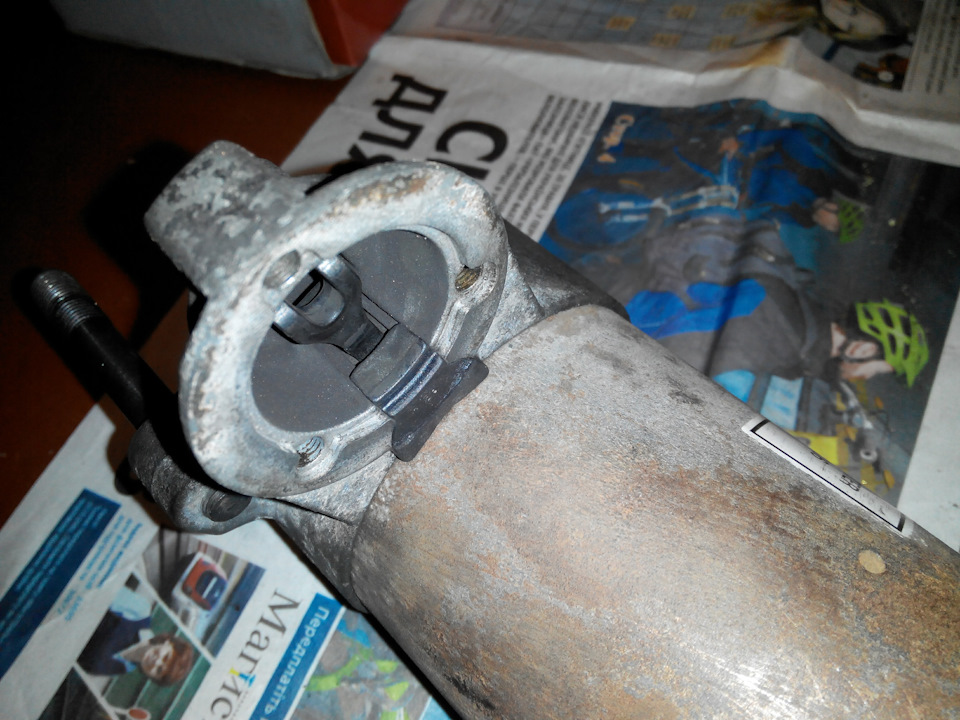

Втягуюче у розібраному стані Далі, головкою на 10 відкручуємо двастяжні болти і віднімаємо "носик" стартера від корпусу. Головкою на7 відкручуємо кріпильні болти задньої кришки (щіткового вузла) ізнімаємо її. p>
Переходимо власне до заміни втулок стартера. Втулку задньої кришкивитягуємо пасатижами. Нову втулку запресовуємо не сильними ударамимолотка через дерев'яний брусок. Обов'язково потрібно зачиститип'ятачки. Через них приходить маса на щітки. Втулку передньоїчастини стартера вибиваємо головкою на 11. Так само, запресовуємонову втулку так, щоб край втулки був на пару міліметрів нижчеверхівки передньої кришки. Далі по черзі одягаємо кришки на валякоря і перевіряємо як він прокручується у втулках. Якір повиненпрокручуватися без особливих зусиль.
Якщо потрібно зняти для заміни бендикс, то для цього потрібно знятистопорне кільце.
Після заміни бендикса одягаємо на вал якоря обмежувальне кільце, потім натягуємо стопорне. Коли стопорне кільце буде в спеціальноїдля нього проточки валу, можна натягувати обмежувальне кільце. Целегко робити за допомогою розсувних пасатижів. Збираємо все взворотному порядку. Надягаємо на бендикс вилочку.
>
Вставляємо все це в передню кришку.Ставимо гумочку виступом назовніОрієнтуємо статор викусом до виступу гумки. Одягаємо статор наякір. Заводимо хвостовик реле в зачіп з вилкою. Ставимопрокладочку, Одягаємо корпус втягуючого і закручуємо болти. Ставимошайбу Ставимо щітковий вузол, закриваємо кришку., закручуємо болтиі не забуваємо прикрутити провід від щіток на шпилькувтягуючого.
Здається все.
Дякую за увагу. Вдалих ремонтів.
