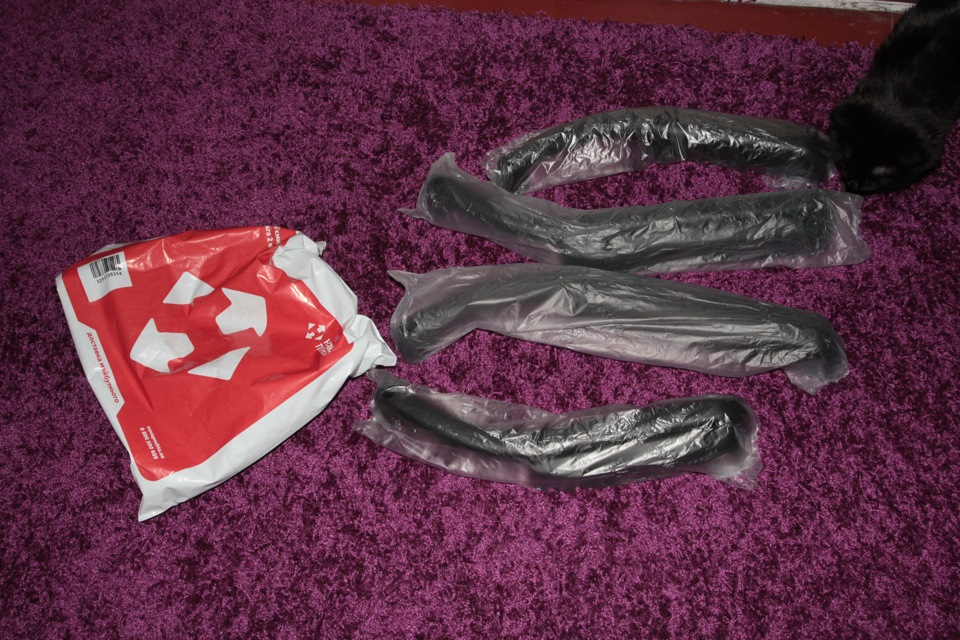

Чудовий день! Сонячний, вітряний! До того ж і вихідний! А тут щепісля 11 дня, СМС-ки посипалися на телефон, від Нової Пошти мовлявВам вантажі прибули. Ок, сходили прогулялися, забрали посилки, якіна тижні замовив, бо все дорожчає, ніякого сенсу немає відтягуватипокупку.А тут ніби як за приємною ціною все знайшов. > Зіславного міста Полтава від Олександра прибули ручкивнутрішні (підлокітники) дверей ВАЗ 2106-07 нового зразка, комплект.

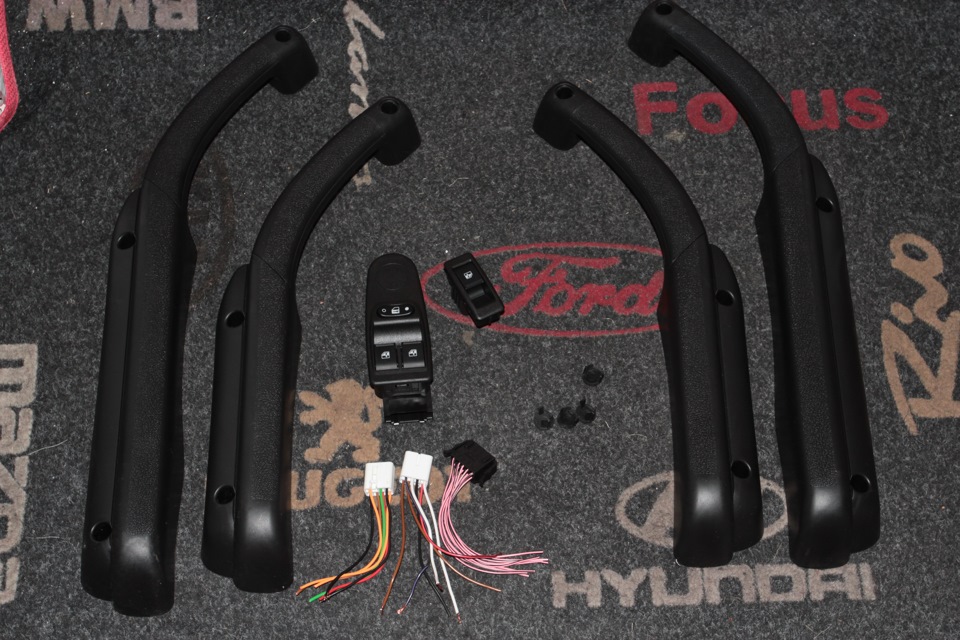

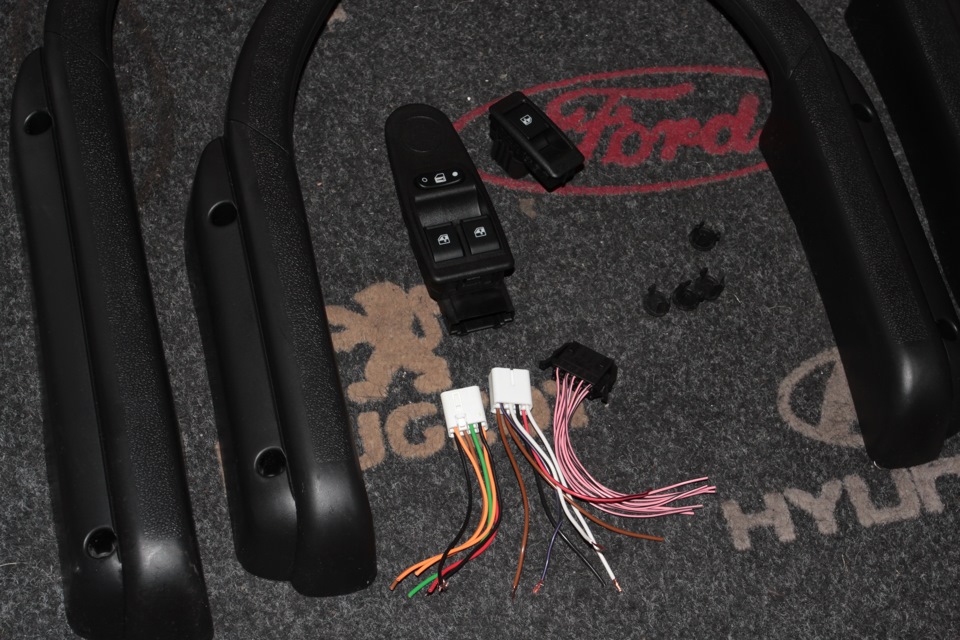

Дякую Atom.DP з дружнього форуму 2108.kiev.ua від ньогоприбуло:Блок ЕСП 1118-3709810-10, під час установки, на місце дляджойстика регулювання дзеркал, буде врізана кнопка відкриттябагажника, діаметр круглого виступу якраз підходь. Під діаметркнопки 2822.3710-02, кнопка ЕСП 1118-3709613-10, так як я люблюскрізь пхати заводські колодки то і колодки під усі ці справи, ізаглушки під верхній гвинти кріплення ручок підлокітників ДякуюProrok88

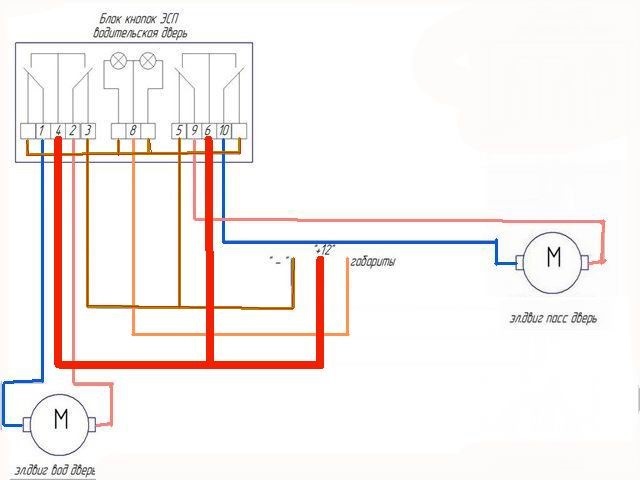

Днем, був час погуглив розпинування блоку 1118-3709810-10. Можекомусь знадобиться:Розпинування роз'єму блоку ЕСП:1) +12В для склаводія ( Скло рухається вниз)
2) +12В для скла водія (скло рухається вгору)
3) Маса
4) +12В для скла водія
5) Маса
6) +12В для скла пасажира
7) Відсутня
8) Габарити
9) +12В для скла пасажира (скло рухається вниз)
10) +12В для скла пасажира (скло рухається вгору)
Розпинування роз'єму ЦЗ:< 1) Закриття
2) Маса
3) Відсутня
4) Габарити
/>
5) Маса підсвічування
6) Відсутня
7) Відкриття

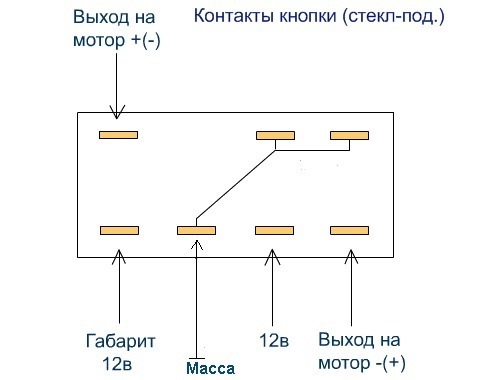

Розпинування кнопки ЕСП 1118- 3709613-10
Контакти 1-6 та 7-3 завжди нормально замкнуті. При натисканнікнопки вгору контакти 1-6 розмикаються та замикаються 1-2 (підйомскла). При натисканні кнопки вниз контакти 7-3 розмикаються ізамикаються 7-2 (опускання скла). Розміри кнопки, для її врізання вручку
Коментарі20
Цікаво про підлокітники, я на свою ставитиму такі підлокітники, можеш розповісти, як вони по кріпленнях підійшли і показати фото салону з цими підлокітниками.
Так досі лежать. Немає часу. Тільки порізав отвори під кнопки в ньому. По отворах наскільки я знаю збігається тільки одне. Для решти вварюватиму гайки.
зрозуміло
Через подяку! Зараз за цією схемою підключаю - дербаню стандартні колодки від кнопок)) шкода заводську колодку не зміг знайти (
Завжди будь ласка )))
Начебто розібрався - все за схемою підключив ... водійський підйомник працює, пасажирський від окремої кнопки теж, а від кнопки на блоці пасажирський не працює і при натисканні вниз спалахує підлога запалення підсвічування (я їх паралелив перед колод...
я так ще й не почав ставити. тільки кнопки запилив у ручки. потрібно до кореша під'їхати щоб гайки варив, та й розпинування зі старих кнопок переробити на нові. та й на задніх дверях витягне всі дроти і замінить гофру на більший діаметр . а то зараз ...
в підлогу розжарювання починає світиться значить КЗ херячить. може через світло діод підсвічування.
Тож так подумав, але дивно що не реагує взагалі ніяк, та ще й запобіжників немає поки що - просто спробував перевірити ... але спробую знову розібрати (зрозуміло) часу не вистачає? А з гофрою вічна проблема - думаю мені теж доведеться міняти)
та так. зараз інші ідеї реалізую.
Удачі в їх реалізації ;) І ще раз дякую за надану інфу - дуже допомогла)
спасибі! завжди будь ласка ))) головне що б не так як сьогодні. Їхав у гараж. У рюкзаку потік соус. Штани після прання заляпав. Почав підганяти зірку на точилі. Виводити площину. і сльозиться. Почав свердлити 2-е отвір у зірок. Один болт не викрутивс...
Так, капець день - бувають такі
та так. сам у шоці
Привіт! Підкажи, де купив колодку для блоку управління ЕСП з білими проводами на фото? Не де не можу знайти.
Привіт! замовляв все разом у хлопця з форуму 2108 - нік Atom.DP
На схемі не намальовано. Як підключав мотор склопідйомника - через реле чи без?
У мене всі чотири двигуни підключені без релюх.
Кнопки не гріються?
Неа. Скільки бачив схем, ніде немає додаткового розвантажувального реле. Ставив реле тільки на кнопку відкриття багажника.
