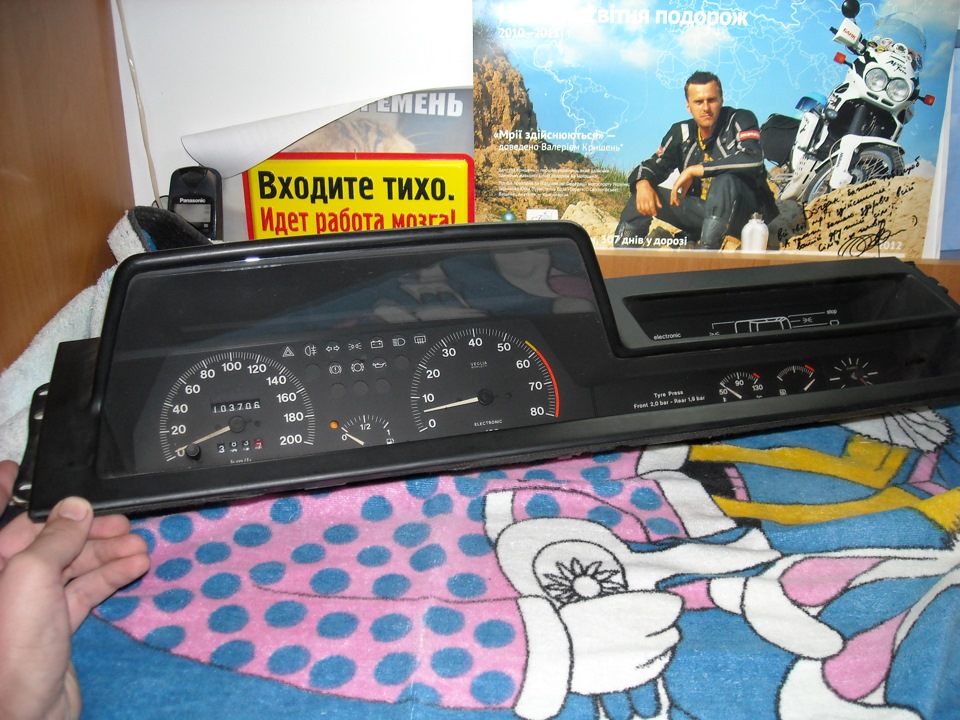

У гаражі вже досить давно валялася прибірка року так 92-93. Дорестайлу але з тахометром від старшої моделі.

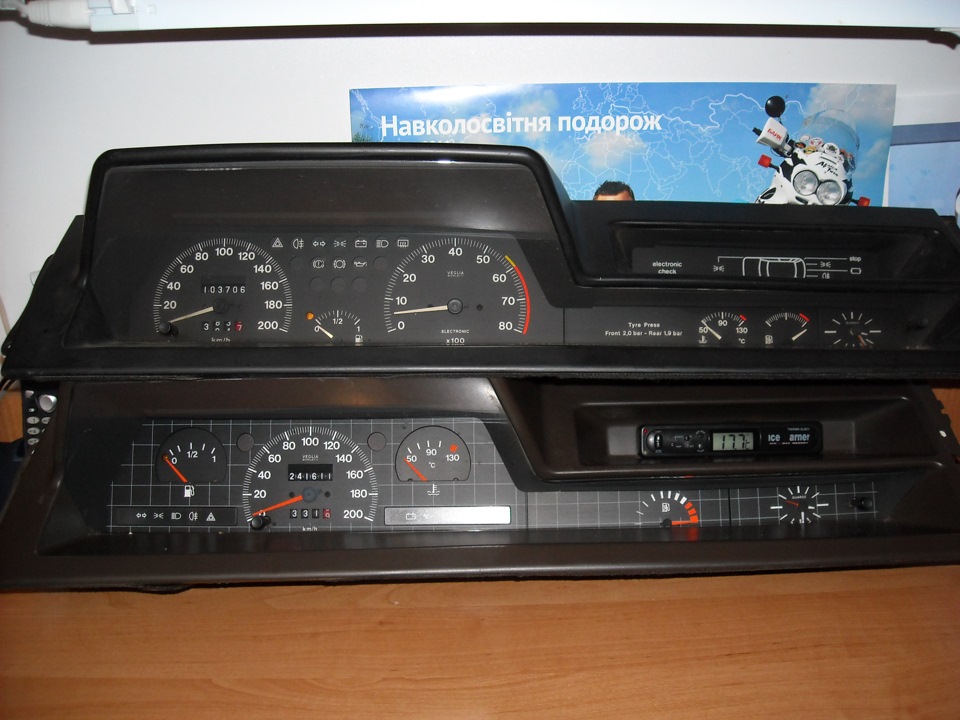

Взагалі прийшла ідея перекинути "нову" приладку замість старої.

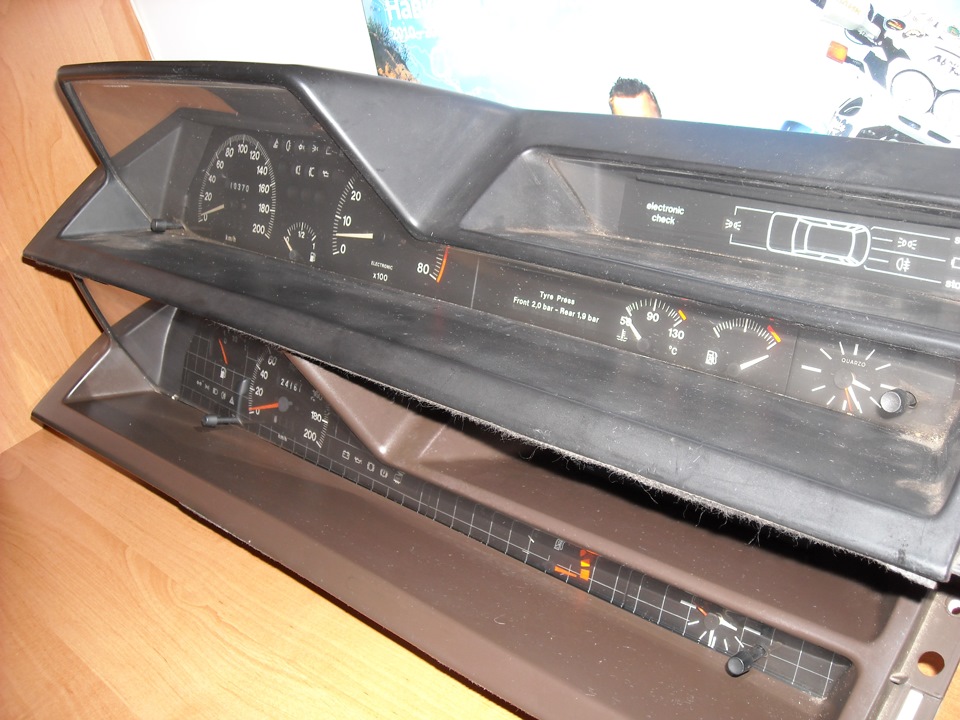

Перш за все хотів перекинути нову приладку в старий коричневийкорпус від старої, але там і скло не підходило (по-різному дірочкидля регулювання годинника і скидання пробігу) і секція діагностикине влазила.
У результаті все залишив як є, але раз уже поліз хотілося і трохищось змінити)

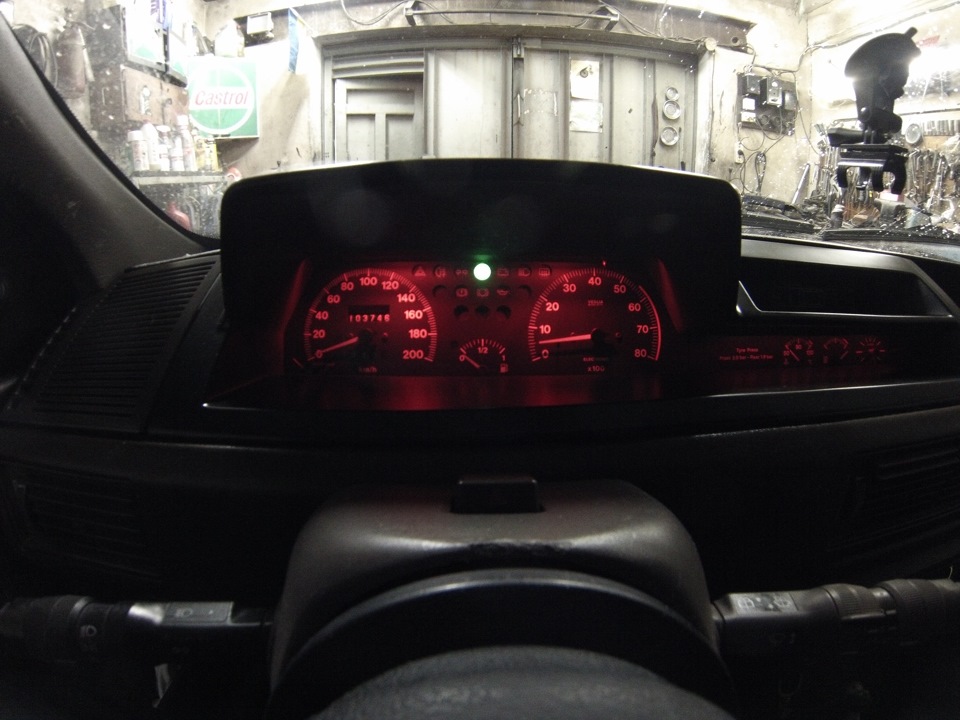

Вирішив поміняти колір підсвічування приладів і зробити її підколір нової магнітоли в червоний.

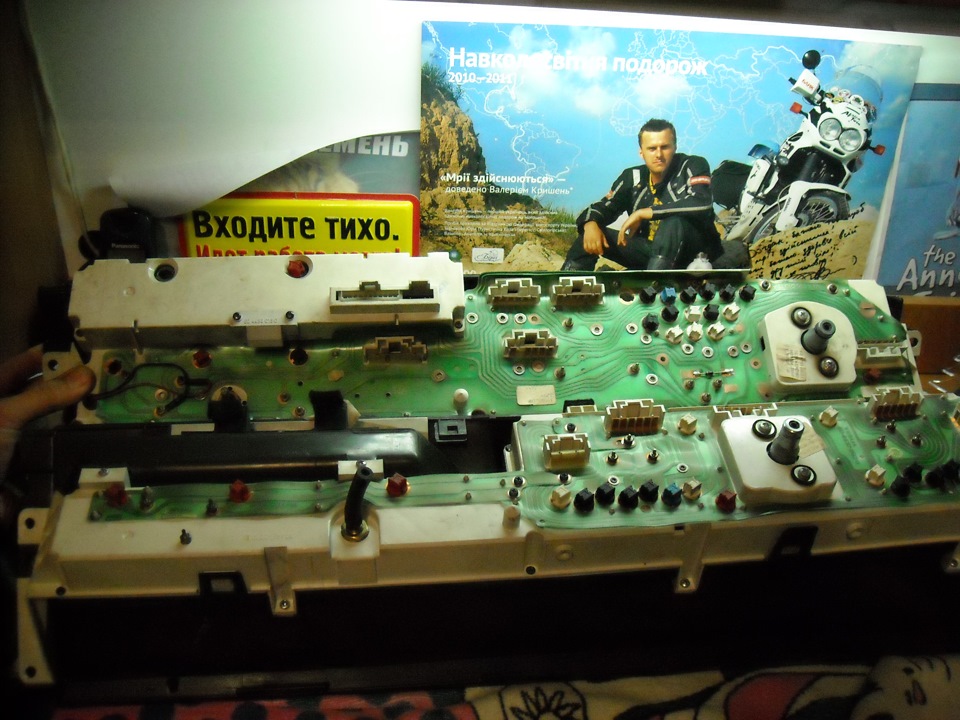

Після розкрутки білих кришечок виявив там зелені пластиковісвітлофільтри, потім знайшов і вирізав за розміром червонийсвітлофільтр.
Сама приладка села дуже добре.Усі роз'єми ідентичні, хіба щодовелося перекинути у семирному роз'ємі третій проводок на першемісце, щоб працював індикатор підсмоктування.
Щодо тахометра. Для його існування потрібні +, — тасигнал імпульсів. Найцікавіше, що саме Плюс і Мінус на ньогоприходять. Потрібно тільки кинути проводок від котушки запаленняпрямо на прилад на певний контакт (він обведений червоним назображенні). Контакт кидаємо на крайній проводок котушки (показанийстрілкою). Тахометр працює :) Все інше теж, хіба що окрімдіагностичної панельки.
Коментарі20
Підкажіть, що за датчик знаходиться між годинником і температурою масла
Температури масла там немає. Там з правого боку є датчик температури ОЖ, економайзер (на кшталт миттєвої витрати палива) і годинник
Дякую зрозумів
теж скоро червоне підсвічування буду робити) а то зелена набридла
На аудюшну схожа
Найотрута, це чол з постера - який так дивиться як би, зі значенням! Мовляв - А що ти робиш для своєї машини?Бодя, знаходь краще ракурси для фото!
Валерка Дах поодинці забацав кругосвітку))) Його постер заслужено важить над письмовим столом )
Та зелена стандартна похмура і депресивна))
Собі теж так хочу зробити. З тахометром красивіше
Так і практичніше! )
А в тебе коричнева торпеда?
Так, коричнева.
скажи а можна таку панель замість цифрової поставити?
Треба дивитися. Точно не скажу. Скажу, що на цифровій там набагато більше проводів. Можливо щось буде зайве. Я думаю, якщо перепакувати роз'єми то встане. Але точно нічого сказати не можу, треба дивитися
Гарно вийшло, теж думаю як з підвіскою розберуся зайнятися пересвітом салону, але хочу чи все синім чи зеленим але яскравіше, просто у мене взагалі нічого не видно коли вночі їдеш.
Особливо світлодіоди? Якщо вже так, то відразу світлодіодну стрічку.
Я це й мав на увазі.
А може не суцільну стрічку, а шматочками по три діоди над кожним покажчиком.
Ну тут стоять штатні лампочки на 1.2 вата. Сама приладка для мене нормально. Думаю, якщо впхнути туди яскравіше то зліпити буде. А ось на бік додаткових приладів я б мабуть поставив 2.1 вата ...
Спробуй світлодіоди на бік.
