10. Інструкція зі встановлення спойлера

Ось інструкція за якою я встановлював спойлер.

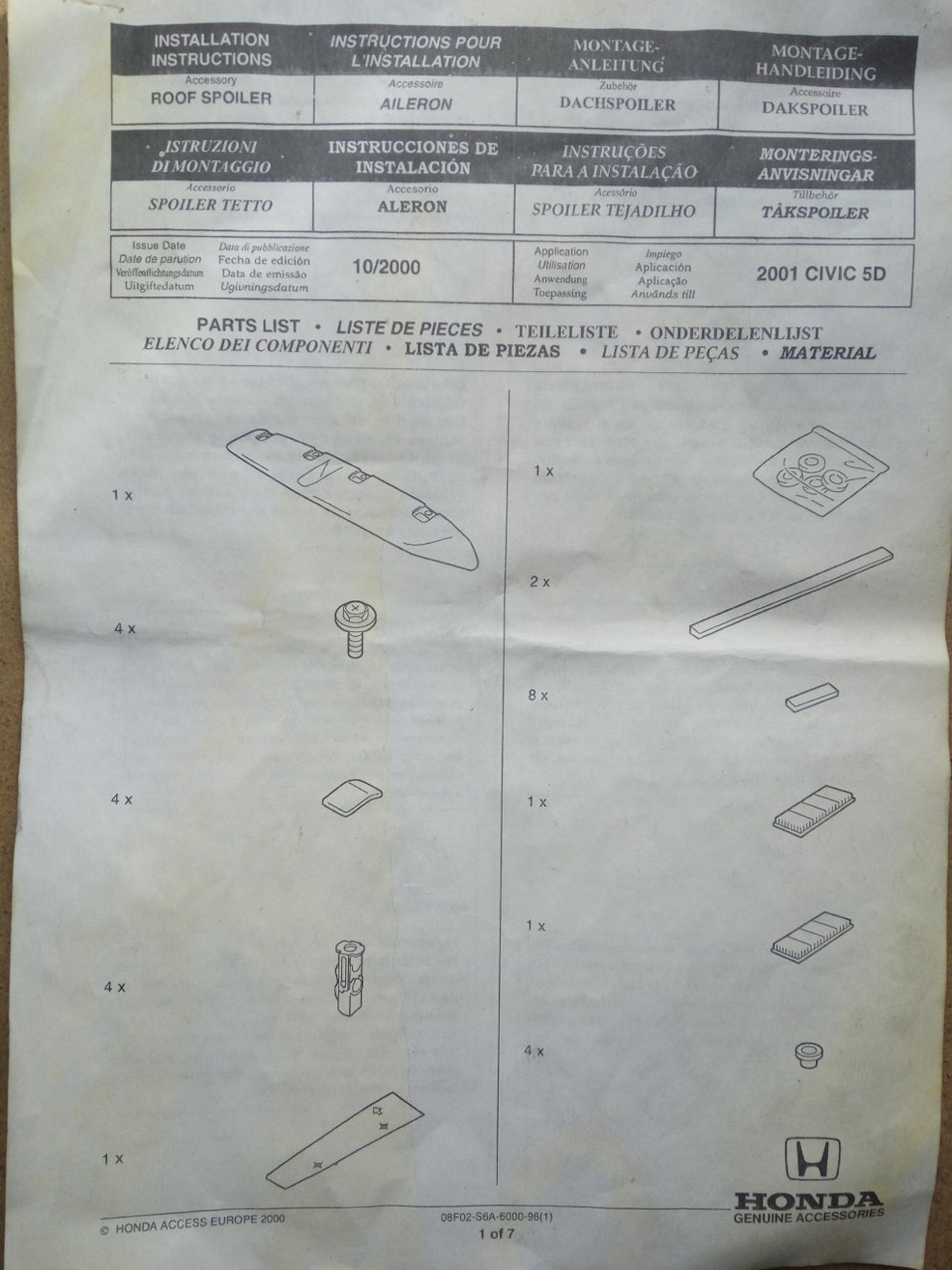

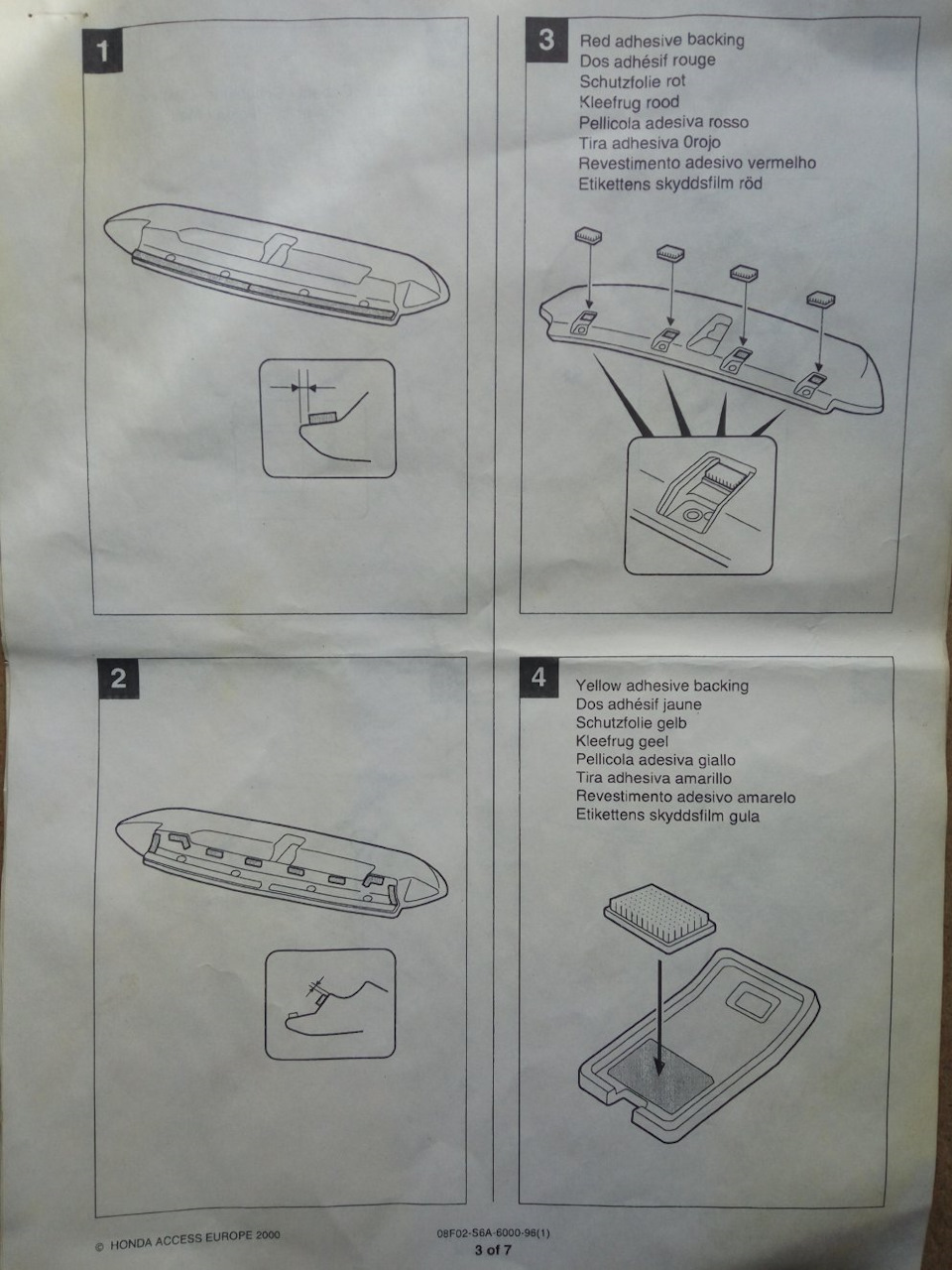

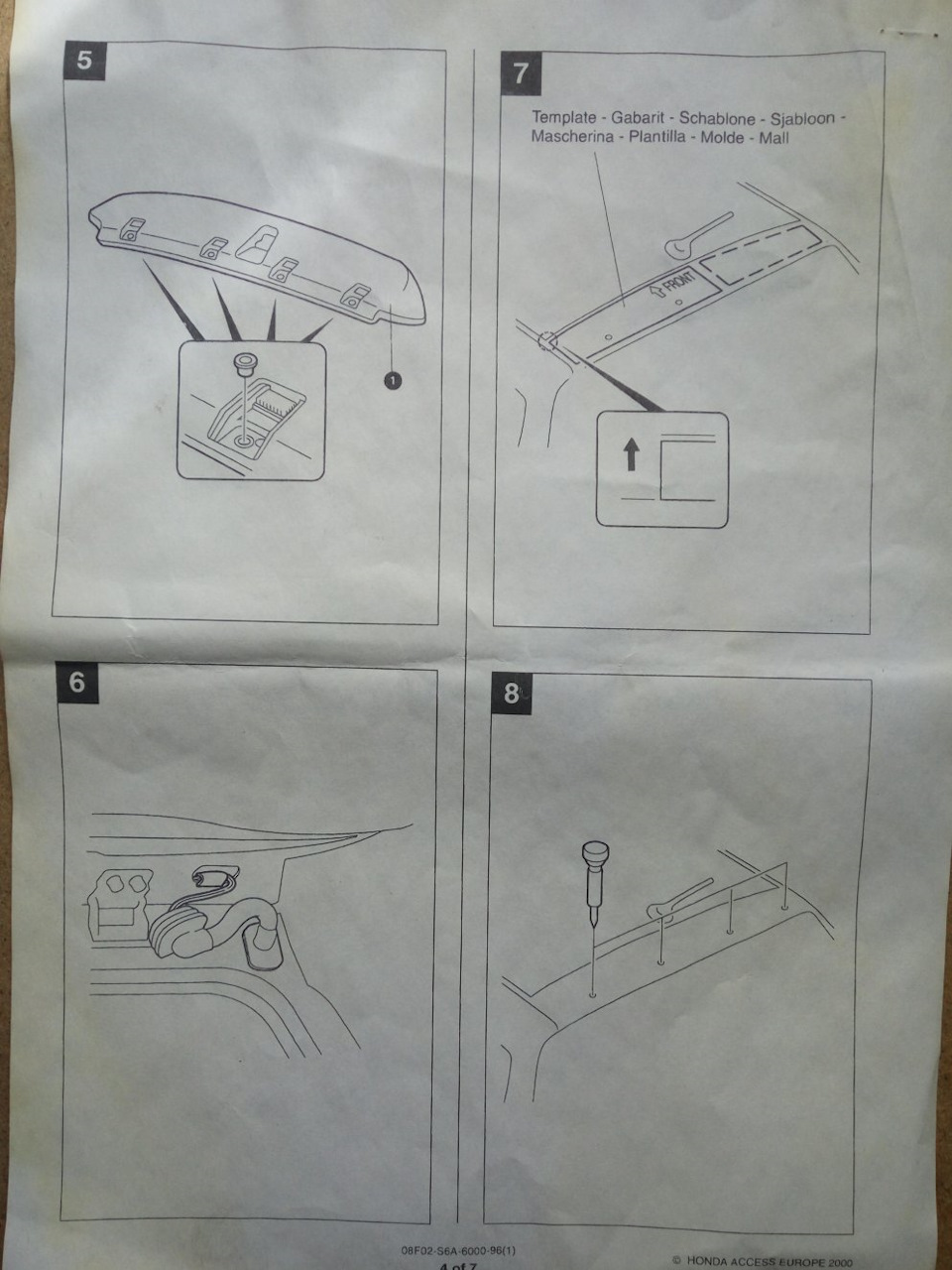

Комплект "спойлер-кіт", до нього входили:Спойлер - 1 шт, кріпильніболти - 4 шт, заглушки — 4 шт, заставні гайки — 4 шт, розмічувальнапанель для отворів — 1 шт, …філетки-ущільнювачі — багато шт.Обклеюємо спойлер ущільнювачами, щоб не дряпало дах (рис 1-2) інаклеюємо "липучки" у вікнах спойлера та заглушках (рис. 3-4).отворах спойлера (рис.5) кладемо розмічувальну панель на дах івідзначаємо місця для отворів кріплення спойлера (рис 7-8) Післярозмітки, приклав спойлер і перевірив збіг отворів.

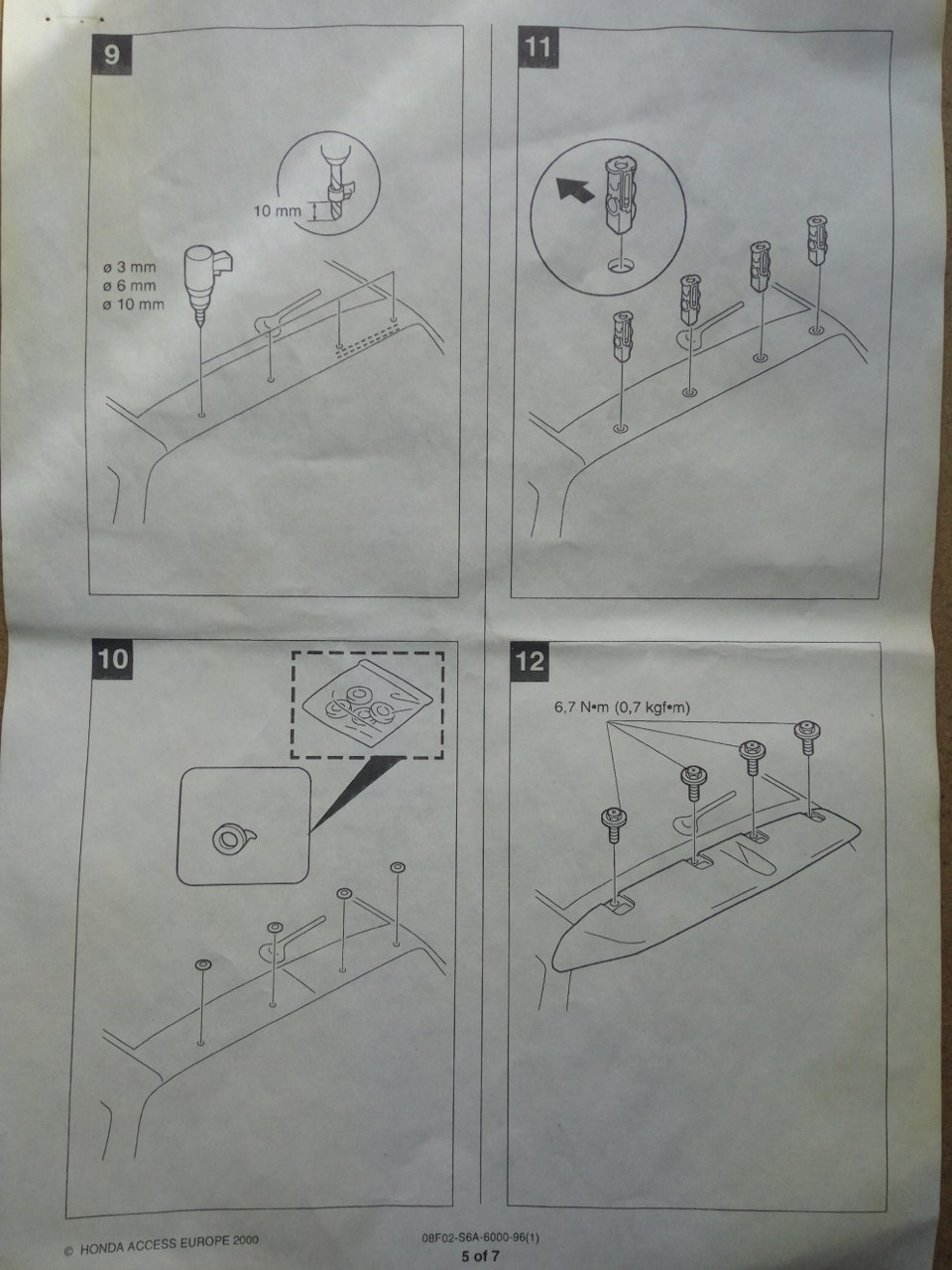

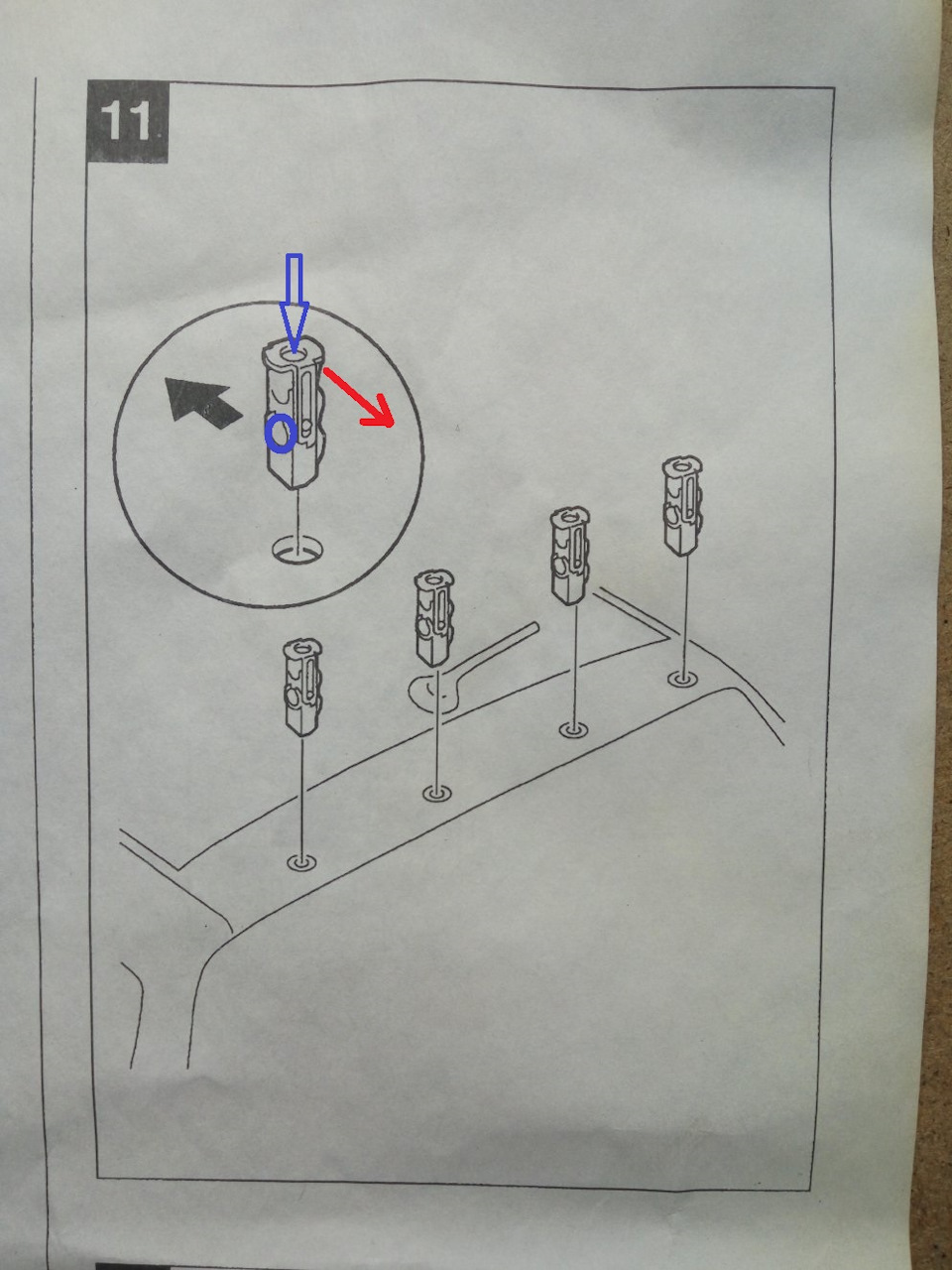

> В намічених місцях свердлимо отвори, діаметром починаючи від 3мм до 10 мм. > Гайка прямокутної форми, з кріпленням якийупирається в дах Коли вкручується болт (синя стрілка), гайкарозвертається (стає перпендикулярно даху — червона стрілка) і тодіболт потрапляє в отвір і накручується на різьблення (синє коло).Ставимо спойлер і прикручуємо його (рис.12), закриваємо отворикришками. (рис.13)
Після установки спойлера, мити машину на авто-мийці нарекомендуються.

Ось такий конструктор.
< /
