Усім привіт, вирішив ставити підігрів дзеркал, але без термореле, а просто з кнопки.

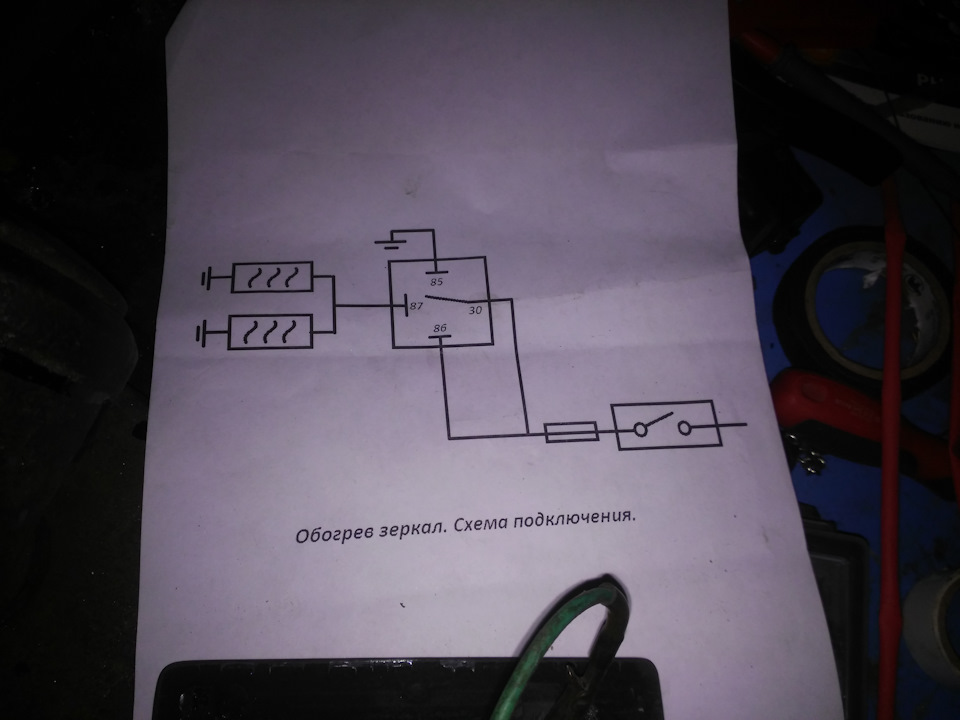

Взяв за основу найпростішу схему.

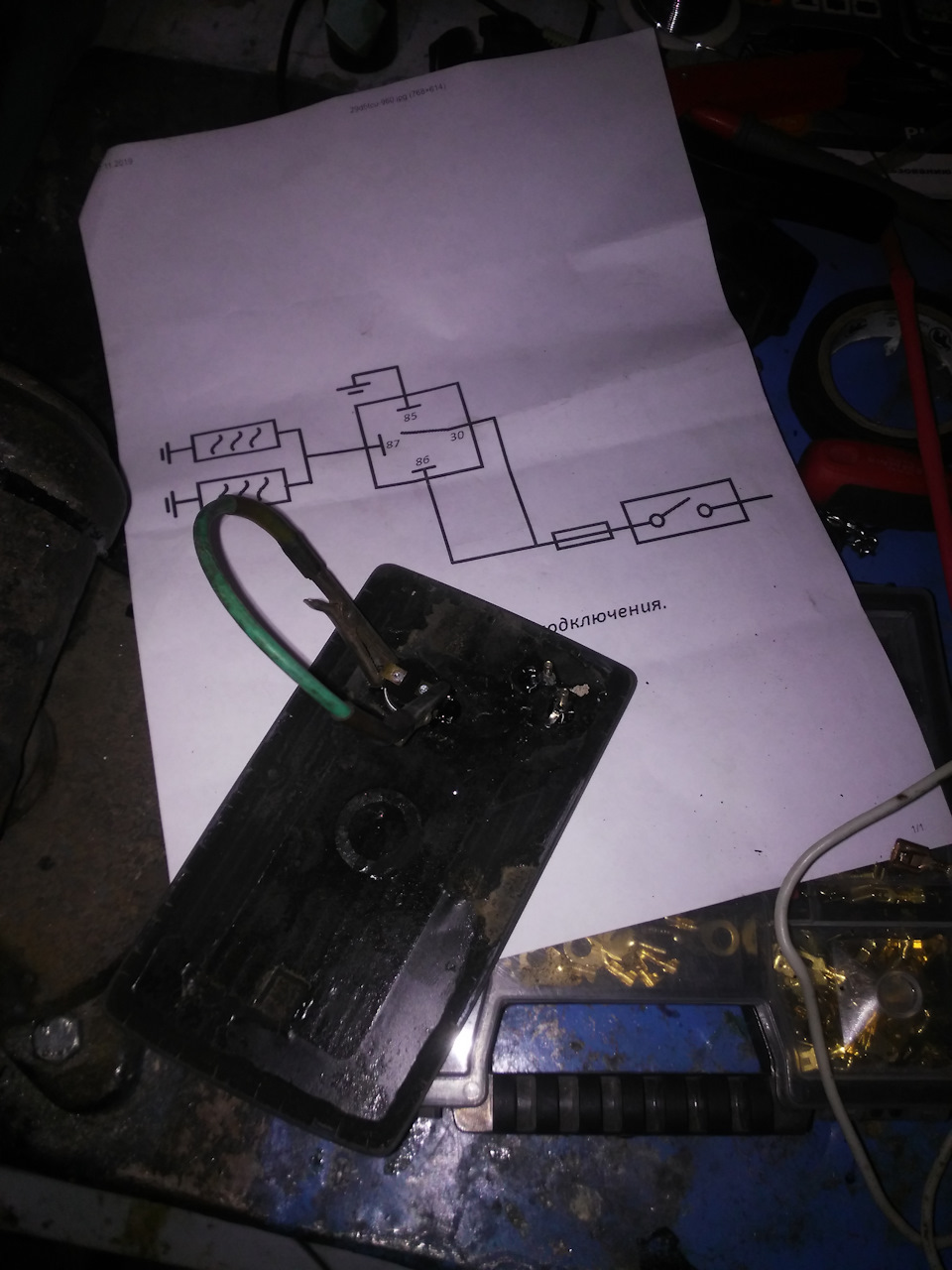

Саму не робочу релюху замкнув тимчасово для тестів )

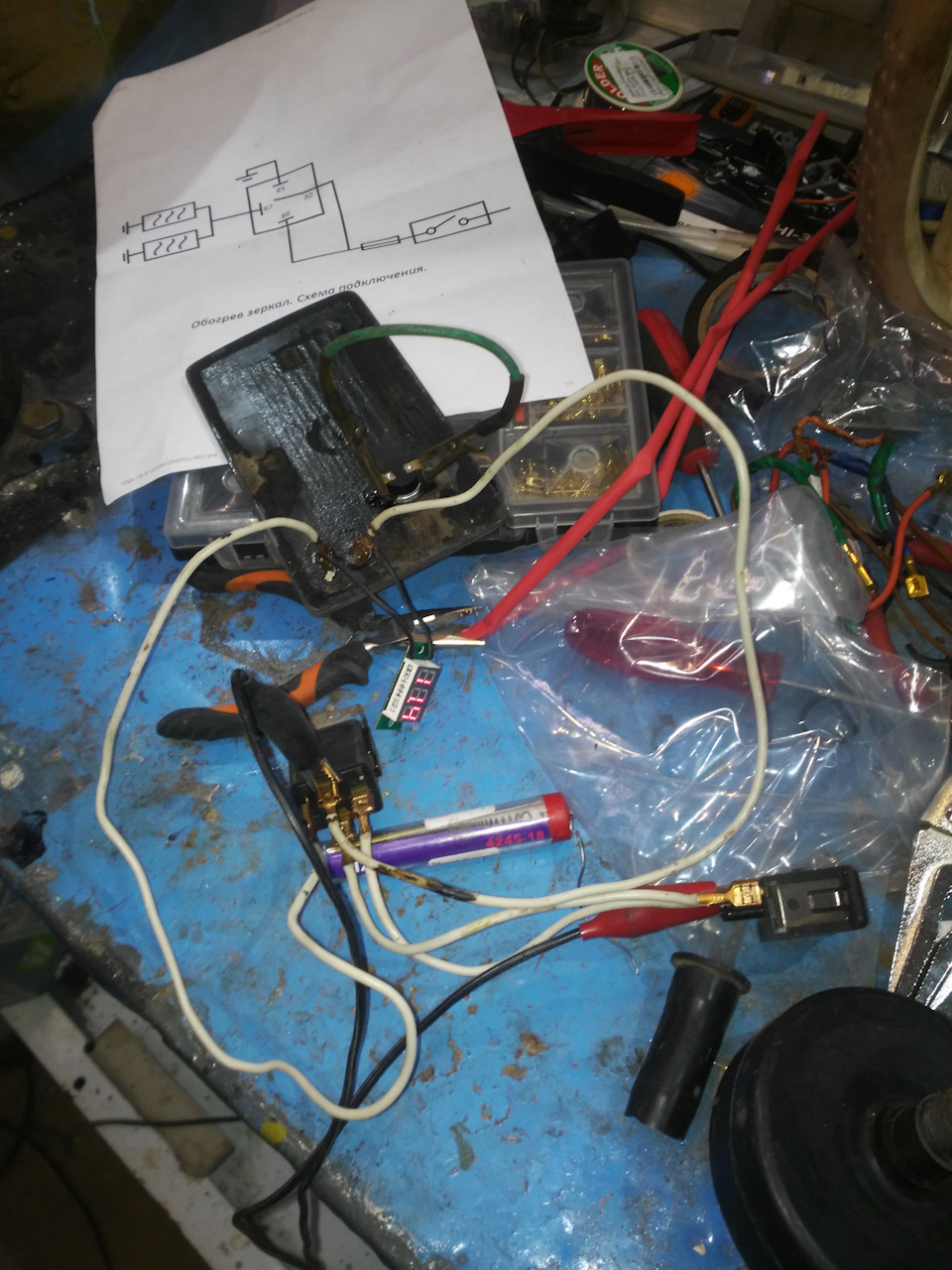

Швидко накинув проводку, перевірив, все працює адекватно )

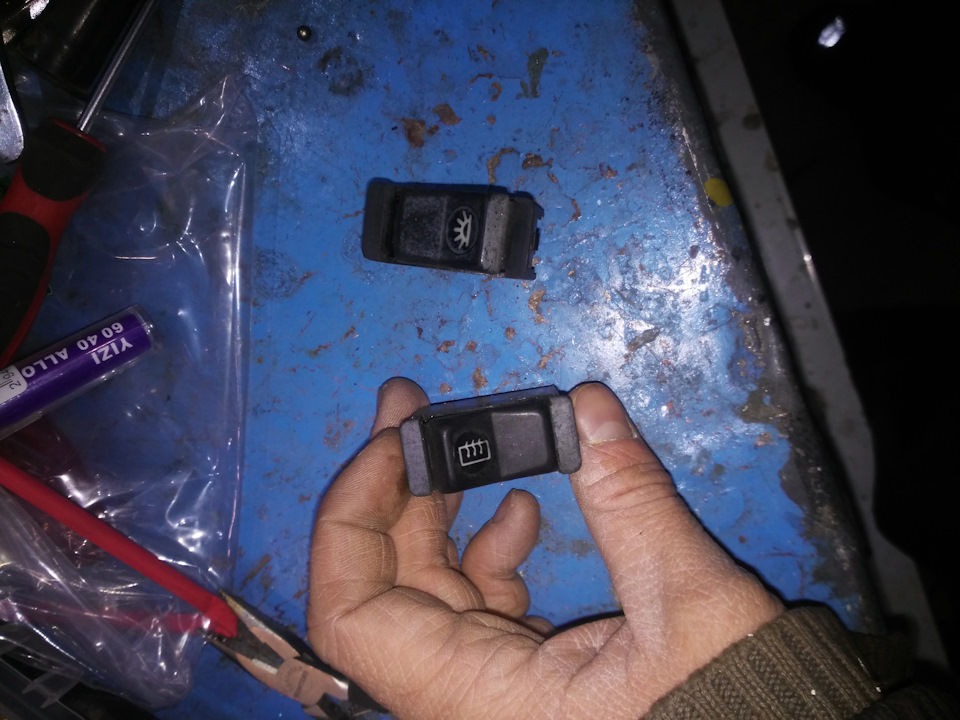

Залишилося вирішити з кнопкою, взяв кнопку включення світла салону( може зі 126, купив на розборі )
Ще взяв кнопку обігріву заднього скла, і поміняв самі клавішімісцями( не хотів я морочитися зі схемою під кнопку безфіксації)

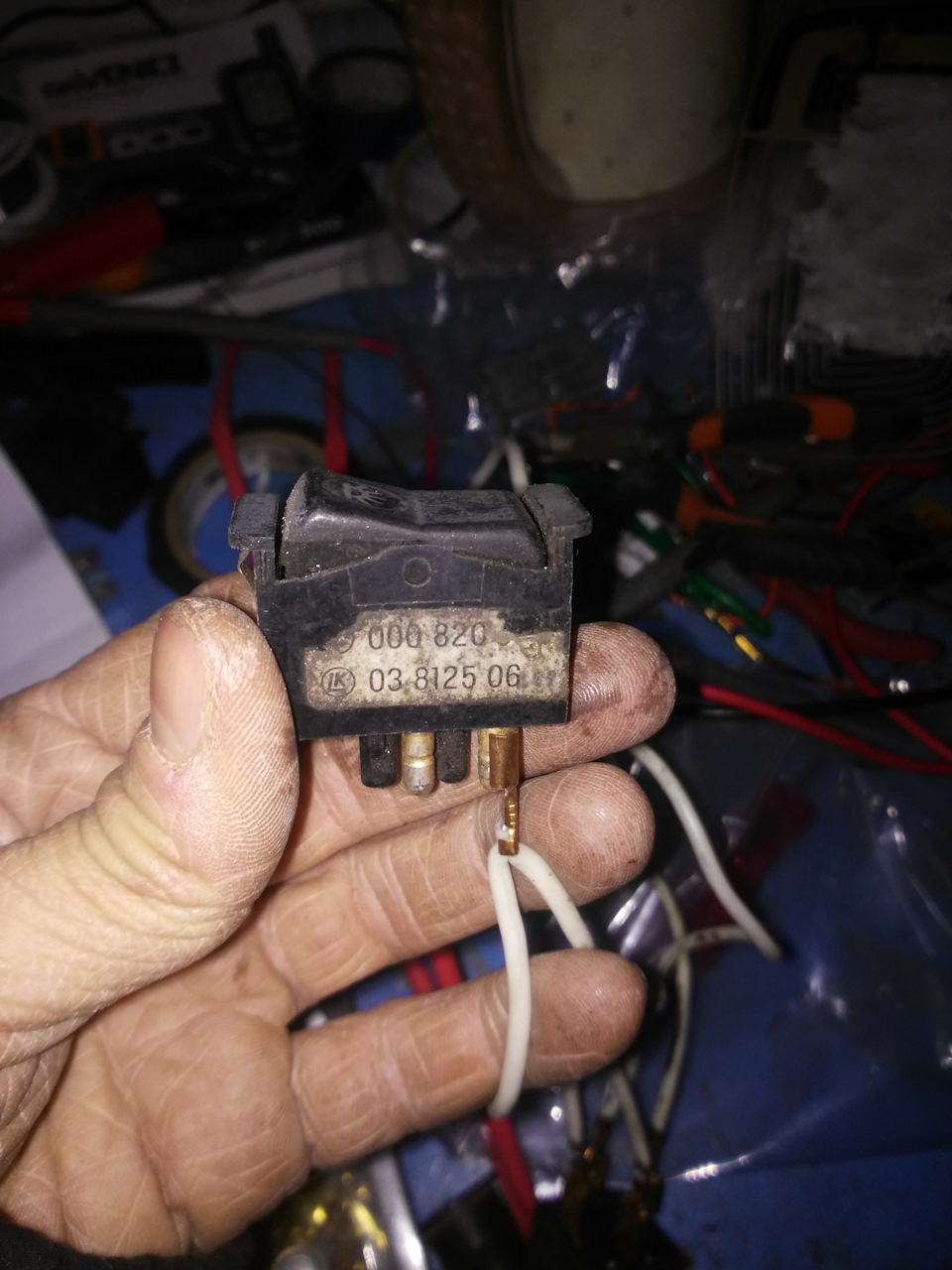

4х пінова кнопка на 2 положення, без фіксації обігріву задньогоскла.І 2х пінова кнопка включення світла на одне положення зфіксацією .
Готова кнопка, заодно всунув всередину кнопки світлодіод, так яксама кнопка була під світловод )
Продовження слідує ))
Усім удачі )
Коментарі3
чекаємо з продовження
а навіщо роблять без таймера, забудете відімкнути буде їсти струм
та подивимося, можливо модернізуємо в майбутньому)
