Бо в мене зламаний замок кришки багажника, і проблема в тому, що яне можу знайти робочий замок, то вирішив вчинити простіше, поставити центральний замок ну і щоб відкривався з кнопки.
Перш за все зібрав все необхідне :

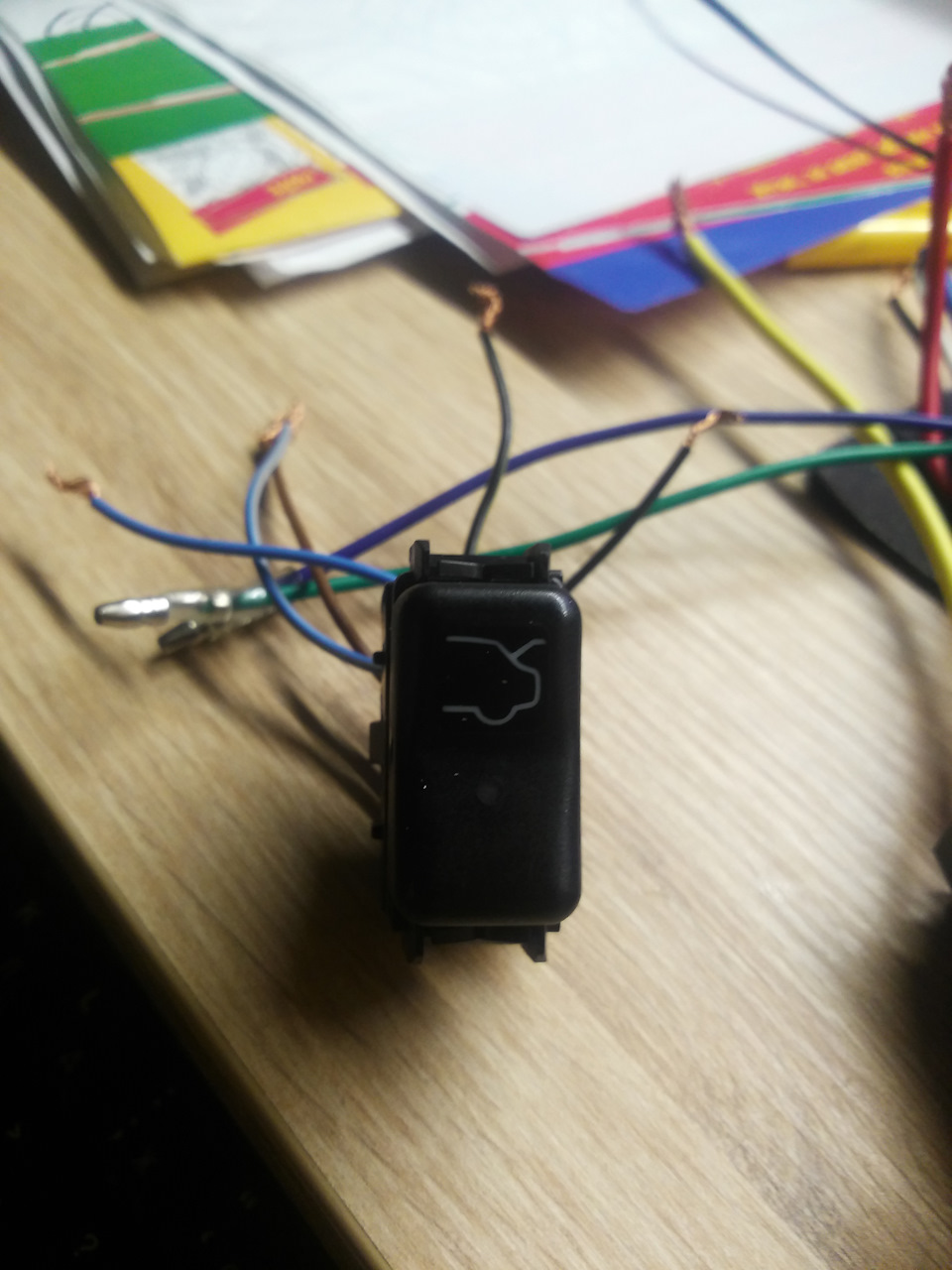

Кнопка відкриття багажника з роз'ємом від мерседеса 140

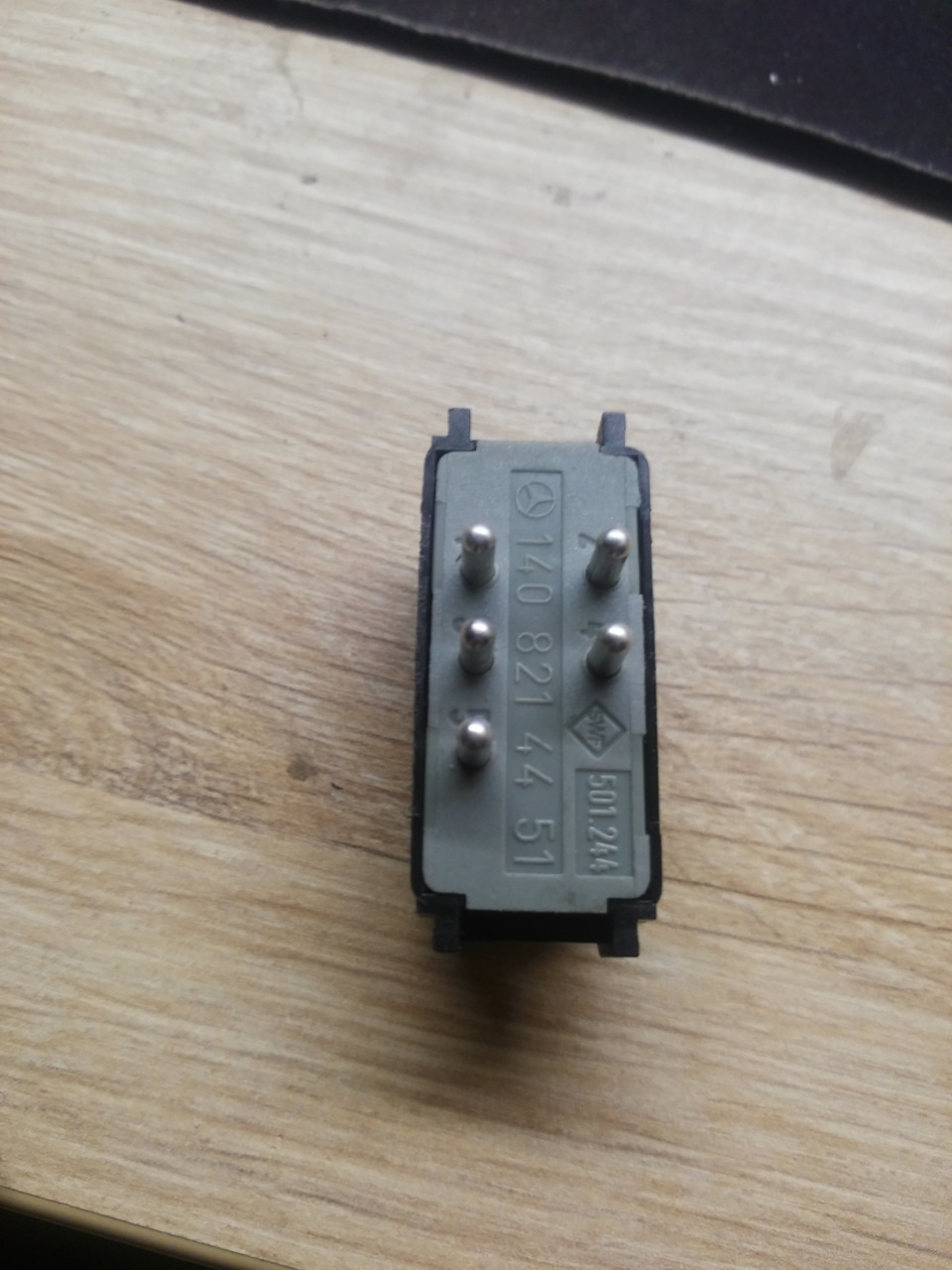

її тильна сторона

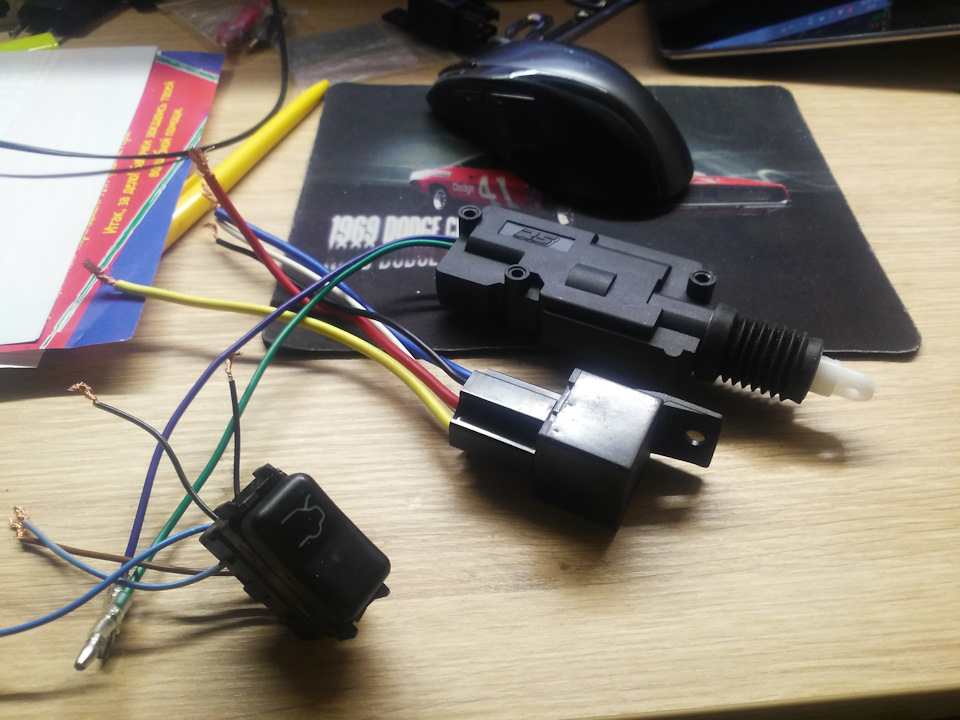

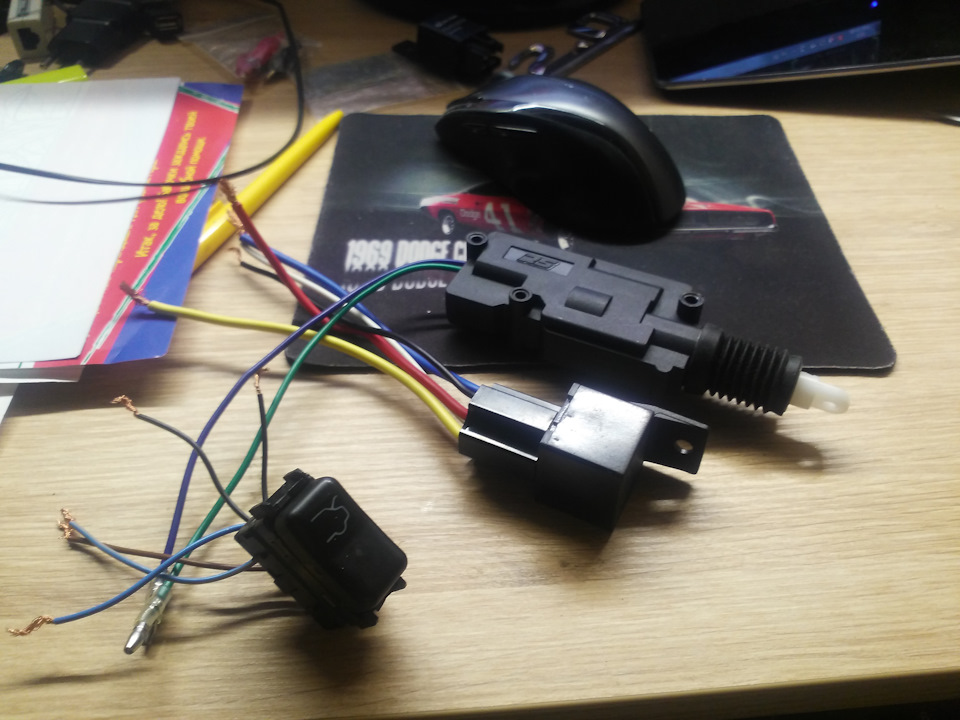

ну і реле п'яти контактне і сам центральний замок

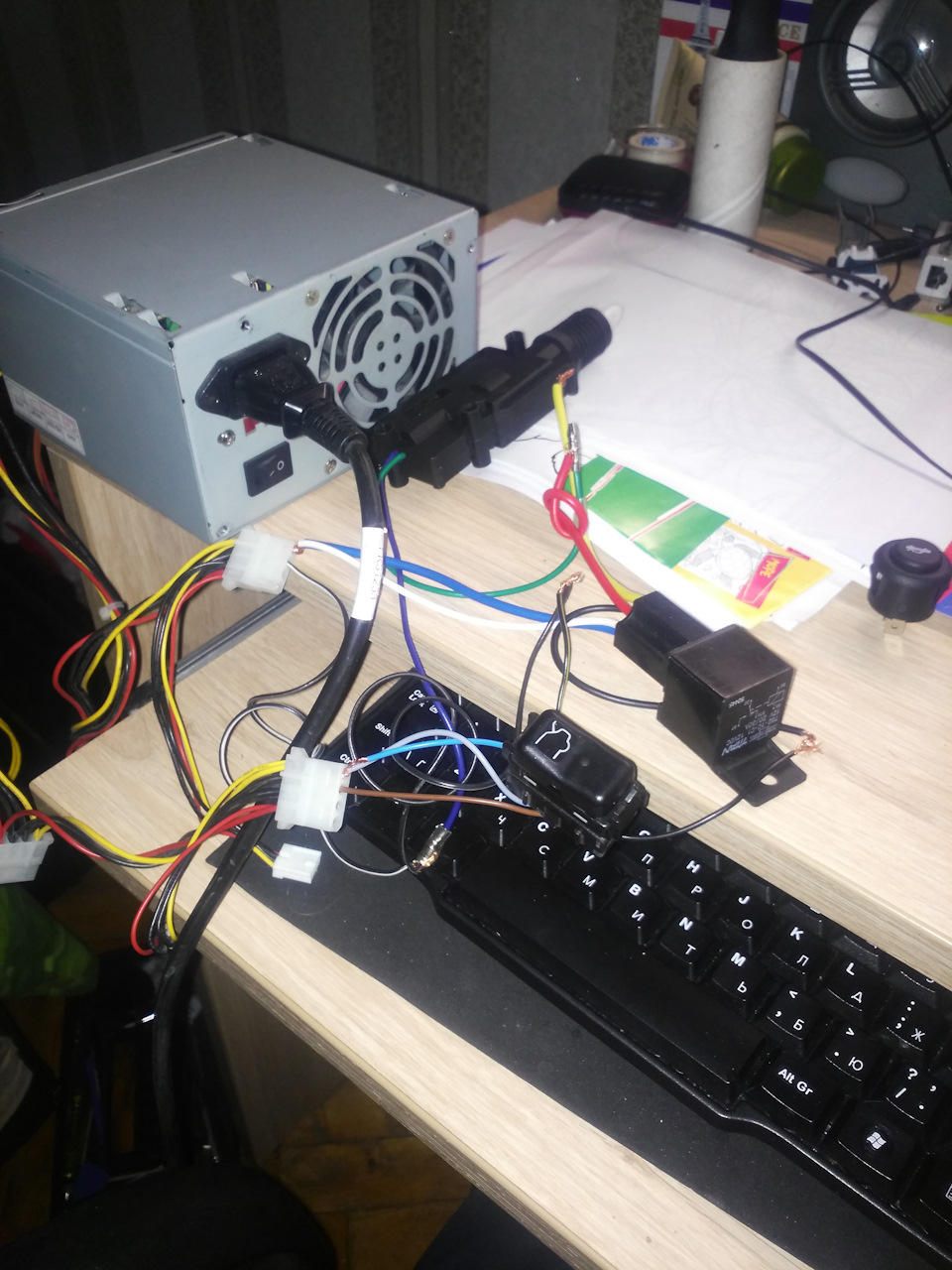

Ну потім звичайно ж почалися спроби змусити це все працювати
підключення 2110 кнопки, але мерсівська кнопка працює трохи поіншому, тому ми беремо 5 контактне реле а не 4х контактне, ось мійваріант схеми підключення:єдине без проблем не обійшлося, які покидумаю як вирішити
1) на мерсо кнопці на одному контакті мінус перемикача і мінуспідсвічування, тому коли натискаєш на кнопку то горитьпідсвічування а коли відпускаєш підсвічування вимикається.
2) у мене чомусь при нормальній роботі гріється сам центральнийзамок, на будь-якому варіанті підключення хоч навіть якщо взятикнопку від тазика 2110 (та вона у мене є, брав длятренування)))
всім Удачі та продовження слідує…
Коментарі8
Привіт теж хочу кнопку поставити реле від чого взяв, ?))
типу універсальне на 5 контактів, можна на 4)) на радіоринку))
схему поправив
Б**, ти че робиш, синій провід на 87 підключи, а зелений на масу А то ти так просто ел. замок спалиш
це так накинув)) вже все переробив))
Привіт, як сам замок з активатором потоваришував?
При такому підключенні відразу згорить запобіжник, зелений провід треба перепідключити на контакт 87 !
якщо підключити на 87 то мотор буде у витягнутому положенні, пробиватиму )) просто з тазо кнопкою все працює а з мерсо доводиться морочитися
