Сьогодні у нас мова піде про багажник з кнопки )
Багато тем на драйві є про це питання, але я все ж таки вирішивнаписати і свою, може мої думки комусь будуть в тему щоб зробитиелектропривод багажника Був вільний час і я вирішив - пора Що намзнадобиться, щоб зробити це доробку:- Соленоїд (привід) на 5 кг (умоєму випадку)
— 6м проводи ( 4м проводи у мене пішло, щоб провестипостійний плюс у багажник, 2м на реле і кнопку. Так вийшло в моємувипадку, бо я реле розташував у кік-панелі водія, якщо ви захочетевести дроти під прибирання, там треба буде на пару метрів більше, врахуйте це) — Клеми типу-мама, тато, кільцеві (клем "мам" -6-10, "тат" - 2-3, кільцевих - 2 ),
> — Реле 4х контактне
— Кнопка відкривання багажника ВАЗ 2110
— Свердло на 4
— Термоусадка

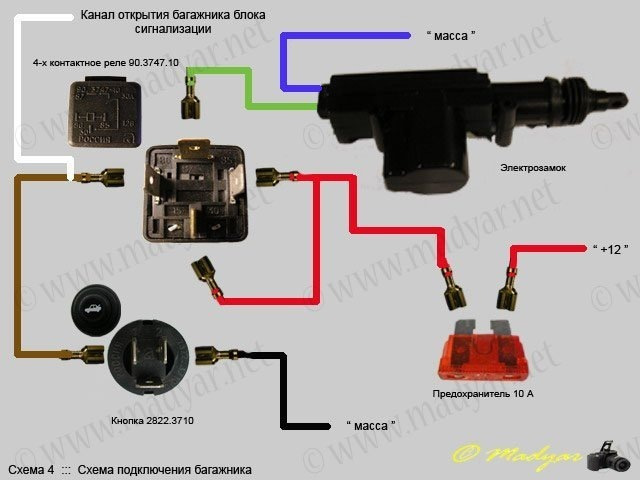

Почав я роботу з того, що на просторах драйву, я знайшов схемупідключення. Взяв першу, яка потрапила на очі, ось цю:
Запчастини на фото:28223710Починаємо роботу!
Спочатку я вирішив, що треба завести плюс у багажник. Знайшов угаражі трос велосипедний, у вашому випадку це може бути і звичайнийдріт і акуратно, не поспішаючи, почав заводити провід через ребражорсткості багажника (з'єднав палітуркою трос і провідізолентою).
Спочатку я намагався трос одразу вивести, але трос обривався з-зарогу, на ребрі жорсткості. Там потрібно спочатку провід спуститивниз і дістати провід убік і вже потім звідти завертати докріплення кришки. Провід я пустив під порогами, швидко ізручно./p>
Далі почав закріплювати привід на багажнику, кріпив на 2 саморізипо металу, тримається намертво. До речі, перед цим на приводіпоміняв клеми, на "маму" і кільцеву, бо там використовуєтьсяособливий тип клем.
На приводі зелений провід +, а синій — .

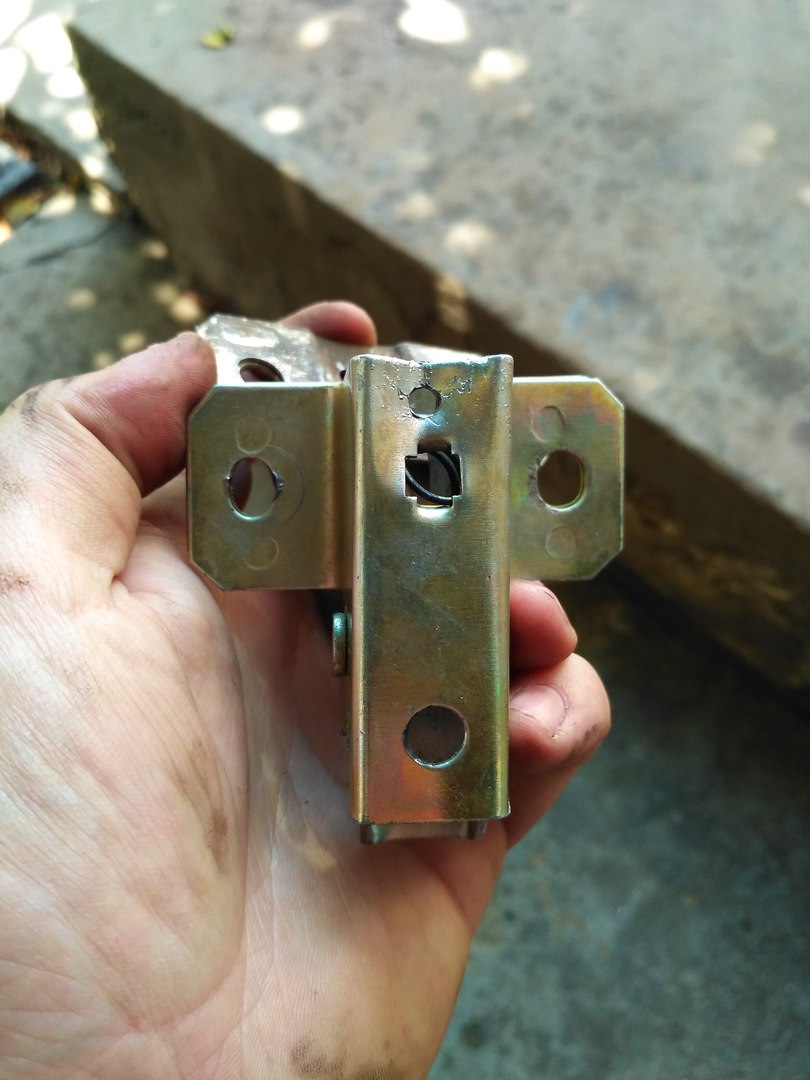

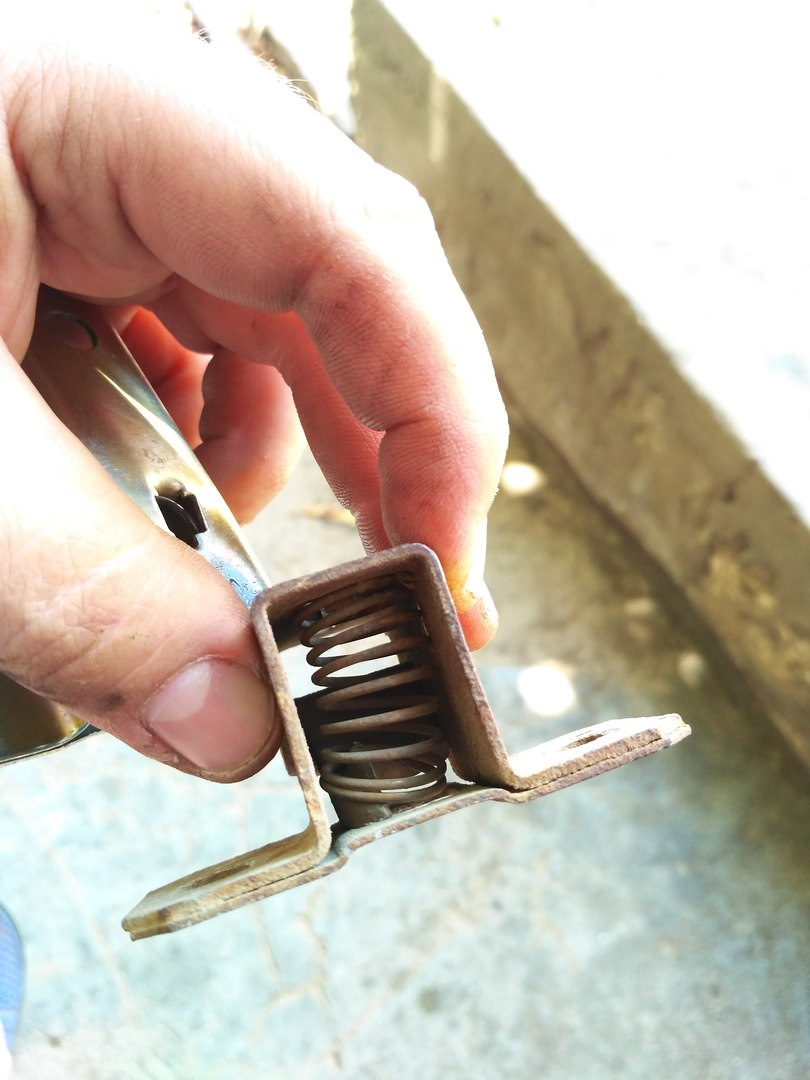

Зняв сам замок, щоб просвердлити отвір і там на мене чекав осьтакий сюрприз. Звичайно, якість нових деталей бажає кращого. Це язрозумів, коли керував собі місце для свердла. Я використав свердло4, там уже дивіться щодо ситуації.Ах так, мало не забув. Перед тим, як поставити новий замок, я дістав звідти пружину і принизивприбрав пару витків пружини, щоб вона не була такою жорсткою, бопривід потім міг би просто не потягнути її, а двічі збирати іставити це не було жодного бажання.
Коли встановив це все, почав перевіряти і вийшло так, що замоквідкривався сам, тільки якщо докласти зусилля, язичок до кінця невідкривався, точніше відкривався, але своєю шорсткістю танерівностями чіплявся.

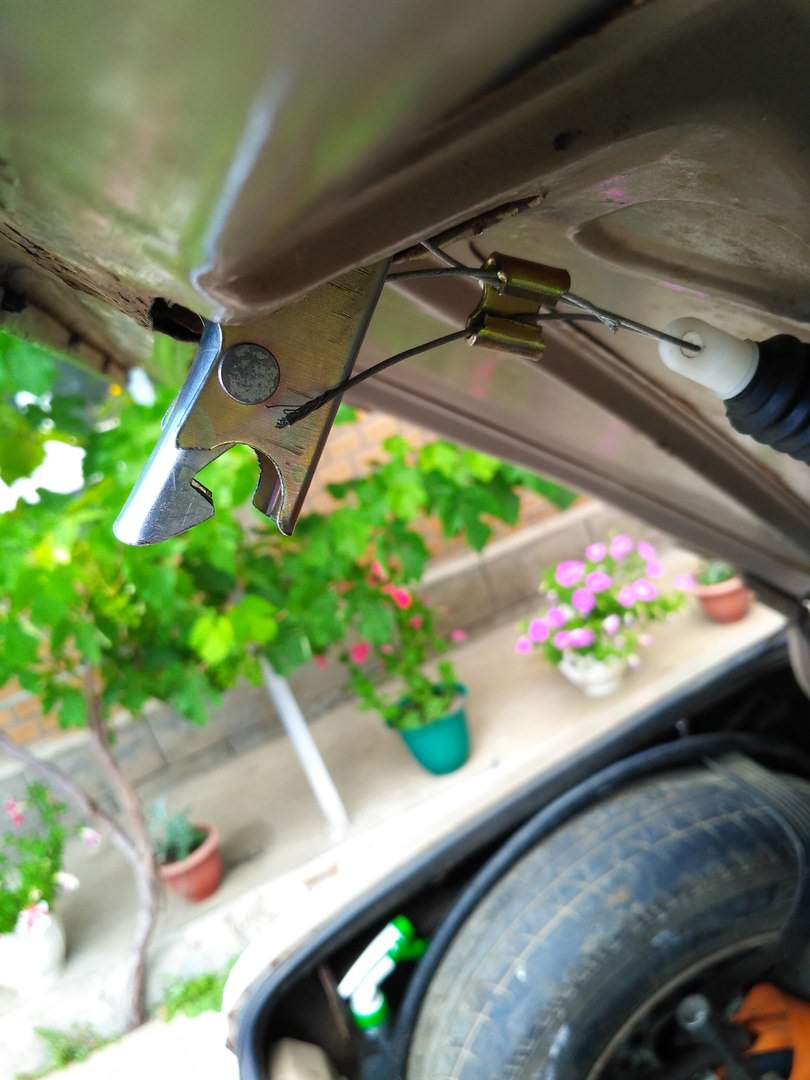

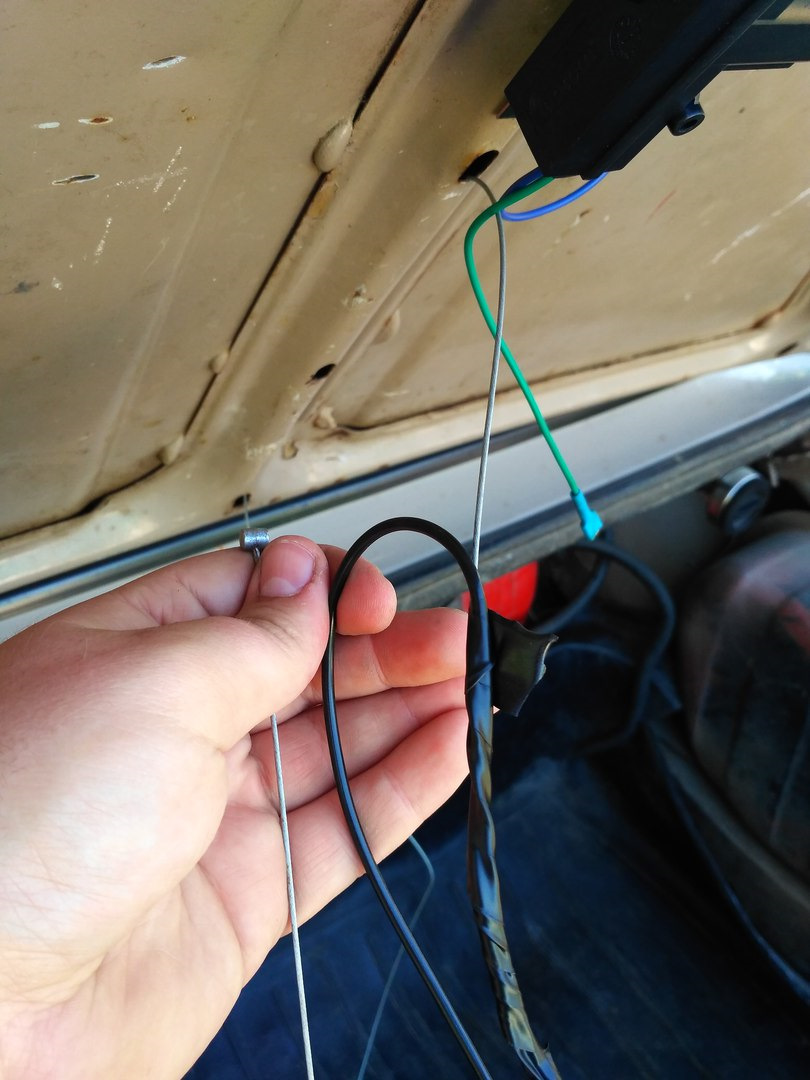

Язичок підточив надфілем, а потім відрегулював сам замок і всечудово запрацювало, подивимося на скільки вистачить його).br> Затем запустив трос через замок і тягу з соленоїда і закріпивзатискачем, що був у комплекті з соленоїдом.
До речі, тягу з набору я втратив і замість неї взяв звичайну спицюз велосипеда)
< /Коли роботи в задній частині машини закінчилися, я перебравсяв салон. Вважайте саму рутинну роботу ми зробили, залишилося зовсімнебагато. Підключив реле і кнопку за схемою і все красиво обтиснувтермоусадкою. Реле як говорилося раніше, я вирішив, що ставитиму вкік-панелі. Зняв обшивку і закріпив там реле. Плюс я кинув наприкурювач. Коли все встановив, то справа дійшла до кнопки, так бимовити фінішна пряма.
Була у мене заглушка, яка ставиться в приладку, я її розвернув івставив кнопку.
>
На панелі приладів у мене була кнопка, яка включає заднійпротитуманний ліхтар, а так як у мене його не було і не буде, то явисунув кнопку і вставив кнопку на відкриття багажника, зрештоювийшло ось так :
Добре вписалася і колгоспу нема )
І зрештою все запрацювало )
Якщо буде можливість, то займу відео роботи )
Всім дякую, хто подужав цю гору слів )
До швидких зустрічей!
