Гвинтові стійки (койли) - Продовження

фото до
Усім привіт, продовжу розповідь про стійки. Поспілкувавшись зхлопцями які робили приблизно так само, вирішено було йти далі., але благо у нас є пошта (якою були вислані).Так як були деякінепорозуміння з хлопцями, все затягнулося на тривалий період.
Таким чином по стійках:був укорочений корпус на 40 мм і шток на 20мм (довжина штока 110мм), а так само все зібрано і прокачано (зажорсткістю трохи жорсткіше ніж та-тих).
Ще восени були замовлені розвальні опори від KZRV-MOTORSPORT ітільки зараз були встановлені, вони відрізняються по висоті відстокових на 15мм.За фактом установки довелося переробити внутрішнівтулки, так як внутрішній діаметр був на пару мм більше і був люфтна стійці, з цим допоміг тато Саші (слоника), виточивши в потрібнихрозмірах.
За фактом приходу вкладишів почалася установка, були зняті стійки змашини, акуратно зрізані колоші регулювання, було відрізано відкорпусу ті 40мм на які були вкорочені вкладиші, обварено, зачищено, потім одягнені назад колоші так само обварені та зайве зрізане.Почистивши різьблення та встановивши одну стійку на машину, проміряв які потрібні будуть відбійники на вивернутому колесі, після чого замовлені у токаря. Коли відбійники були готові, всезібравши в купу і в самому нижньому положенні регулювань поставивмашину на колеса всі мої очікування канули… морда стала нижчою наприблизно 15мм (і я думаю скоріше через опори), але з'явивсяробочий хід аморта.
Далі замовив у токаря верхні чашки пружини (тільки зроблені, ще непоставив) так як старі із-за своєї грибоподібної форми були вищевиготовлених на 18мм. Стало зрозуміло відразу що пружини м'які тависокі. Морда на різких перепадах пірнає. На даний момент шукаюваріанти виготовлення пружин за жорсткішим!
Дякую всім хто допомагав і брав участь!

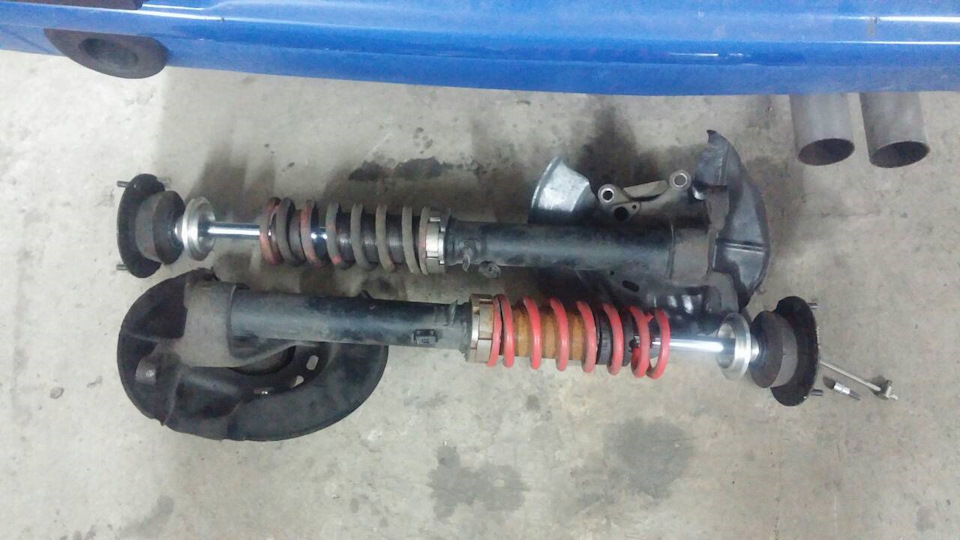

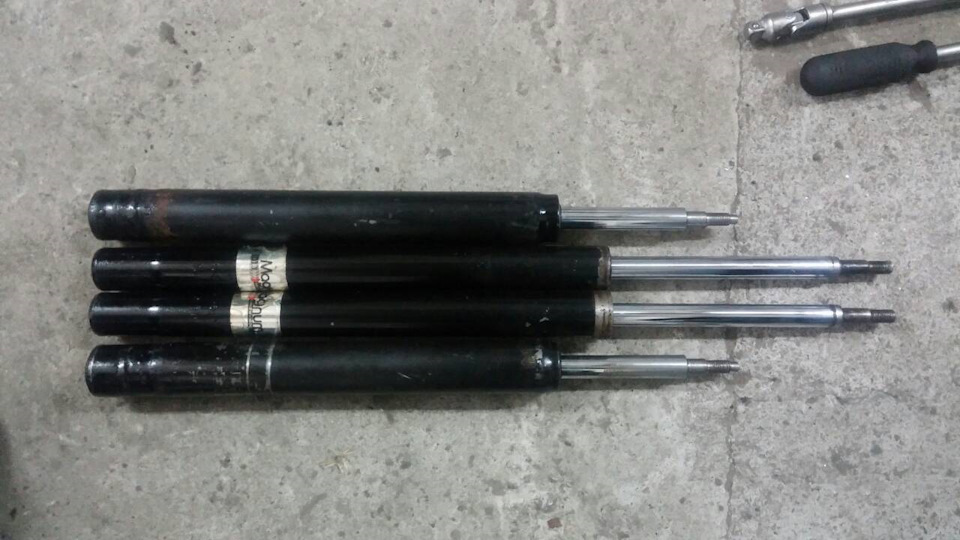

порівняння

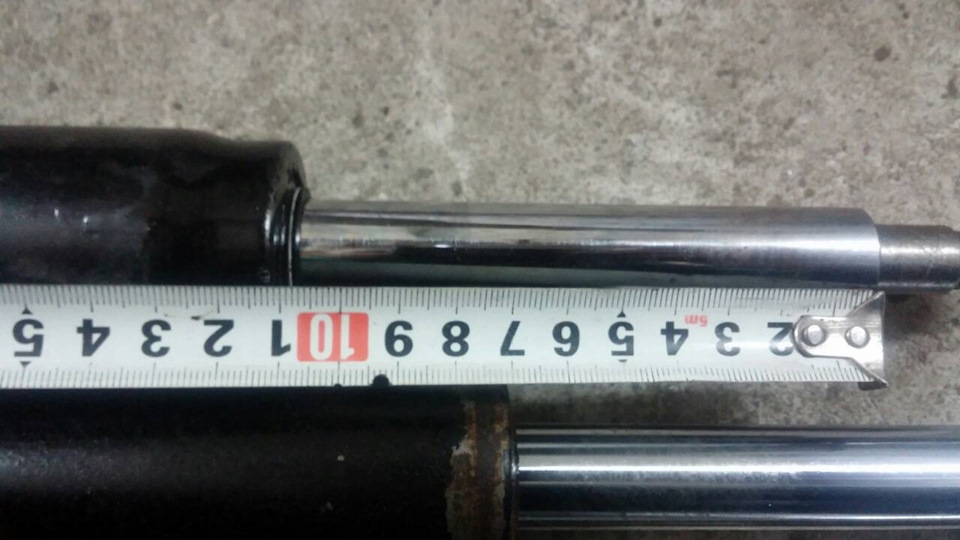

довжина штока 110мм
довжина штока повна 155мм<
у кого брав опори
самі опори
креслення від руки втулок опор
порівняння втулок
готова втулка 1
готова втулка 2
вже переварена стійка 1
стійка 2
> вимір відбійника
креслення відбійника
готові відбійники

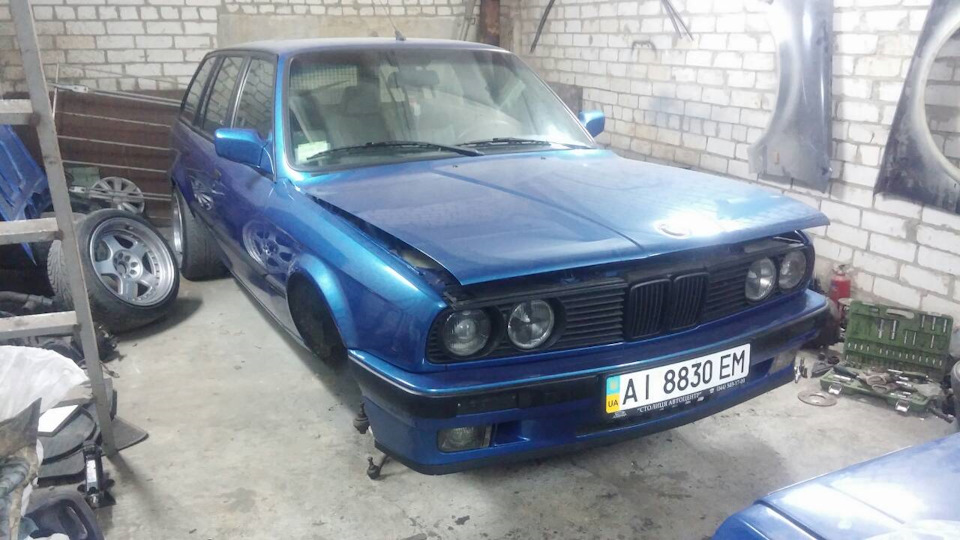

фото після -15мм
маркування пружин
креслення чашок пружини
