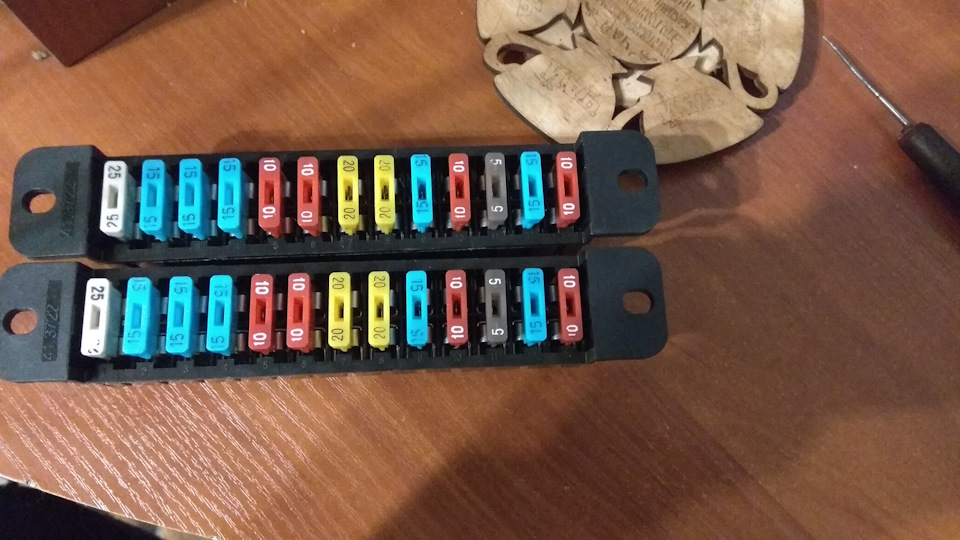

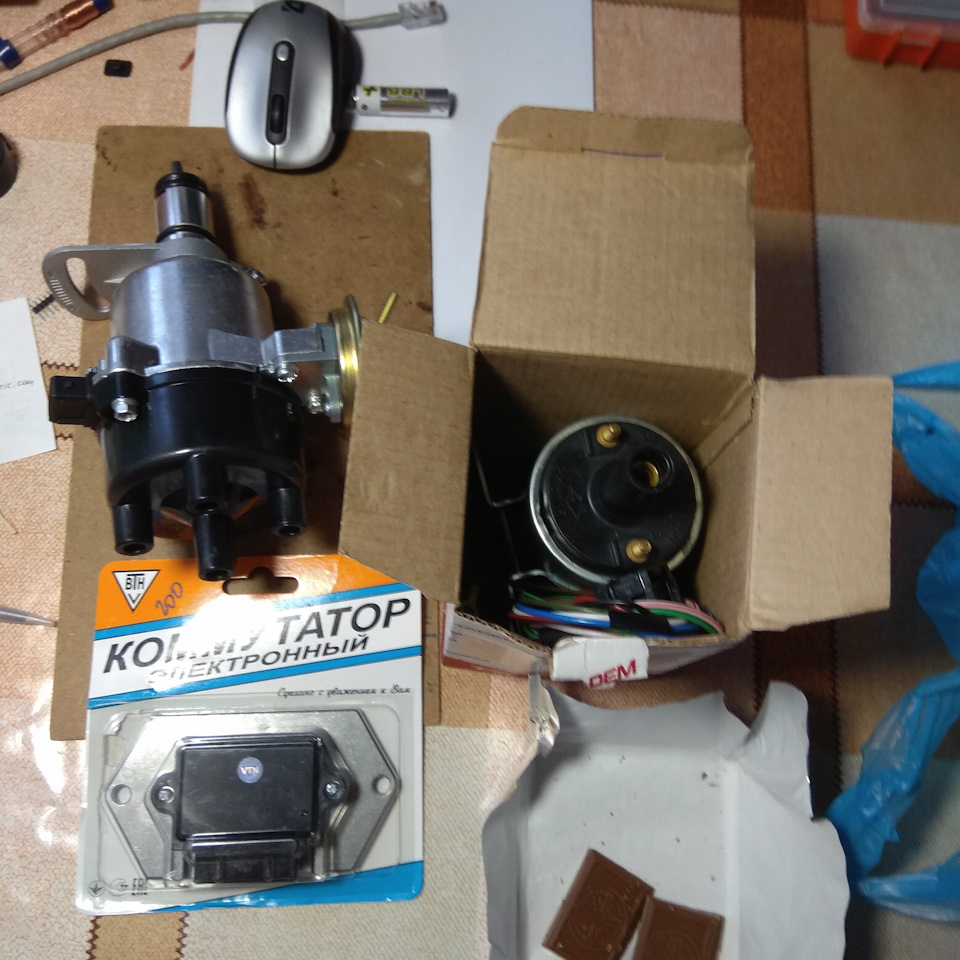

Набір запалювання на датчику Холла

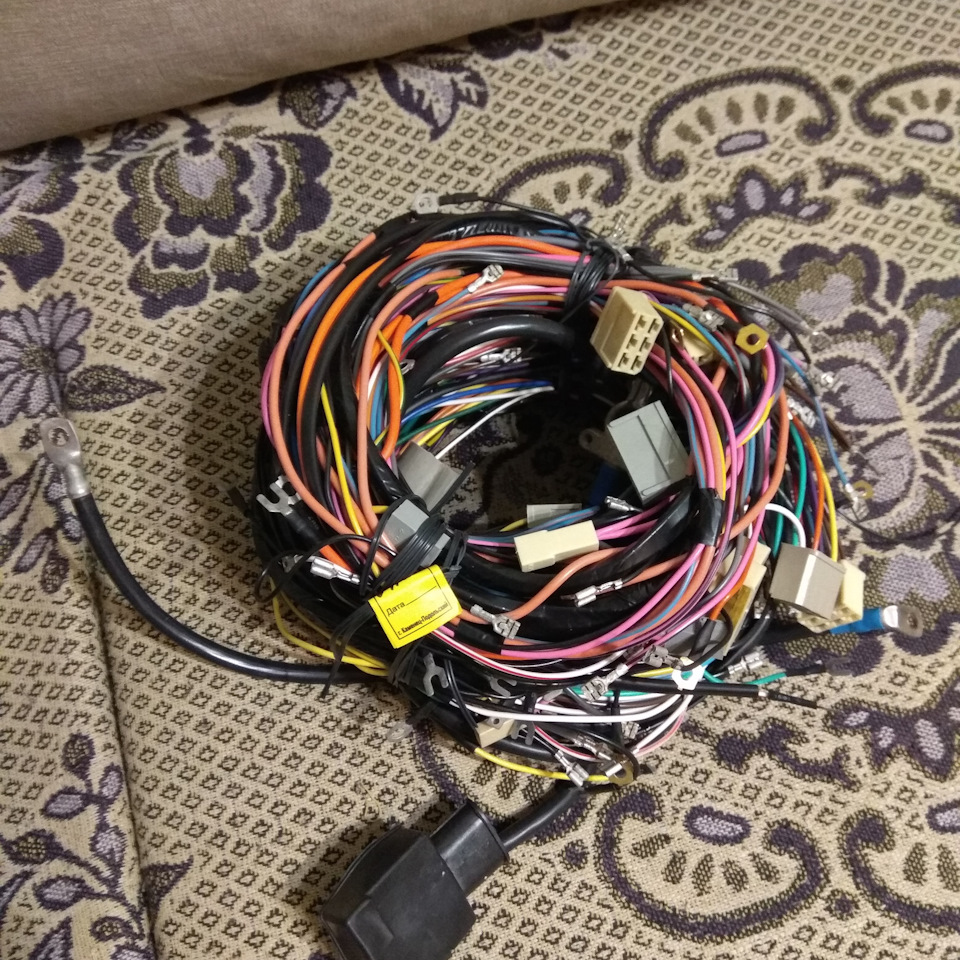

Комплект проводів
Початок процесу

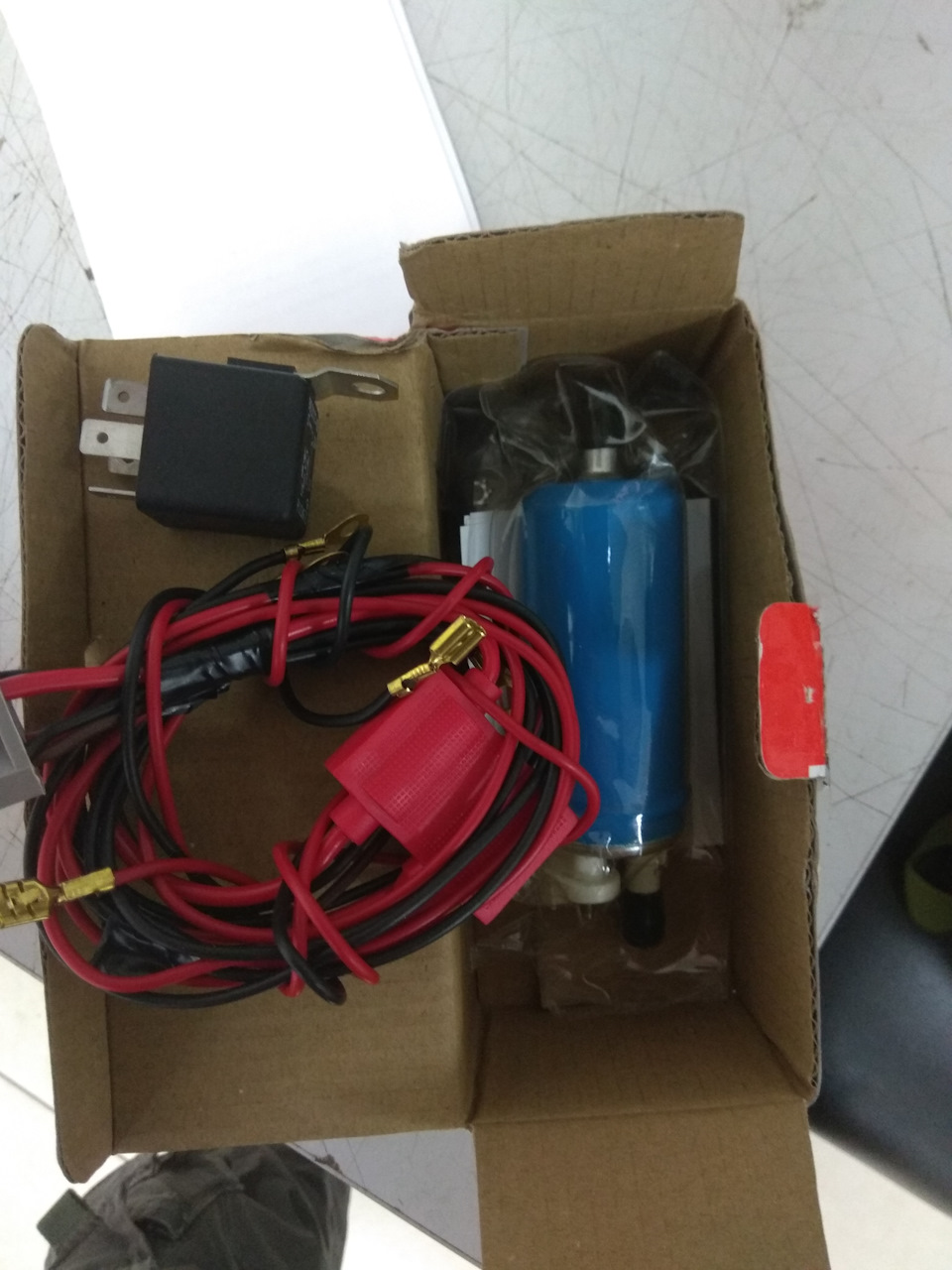

Електричний насос з комплектом установки

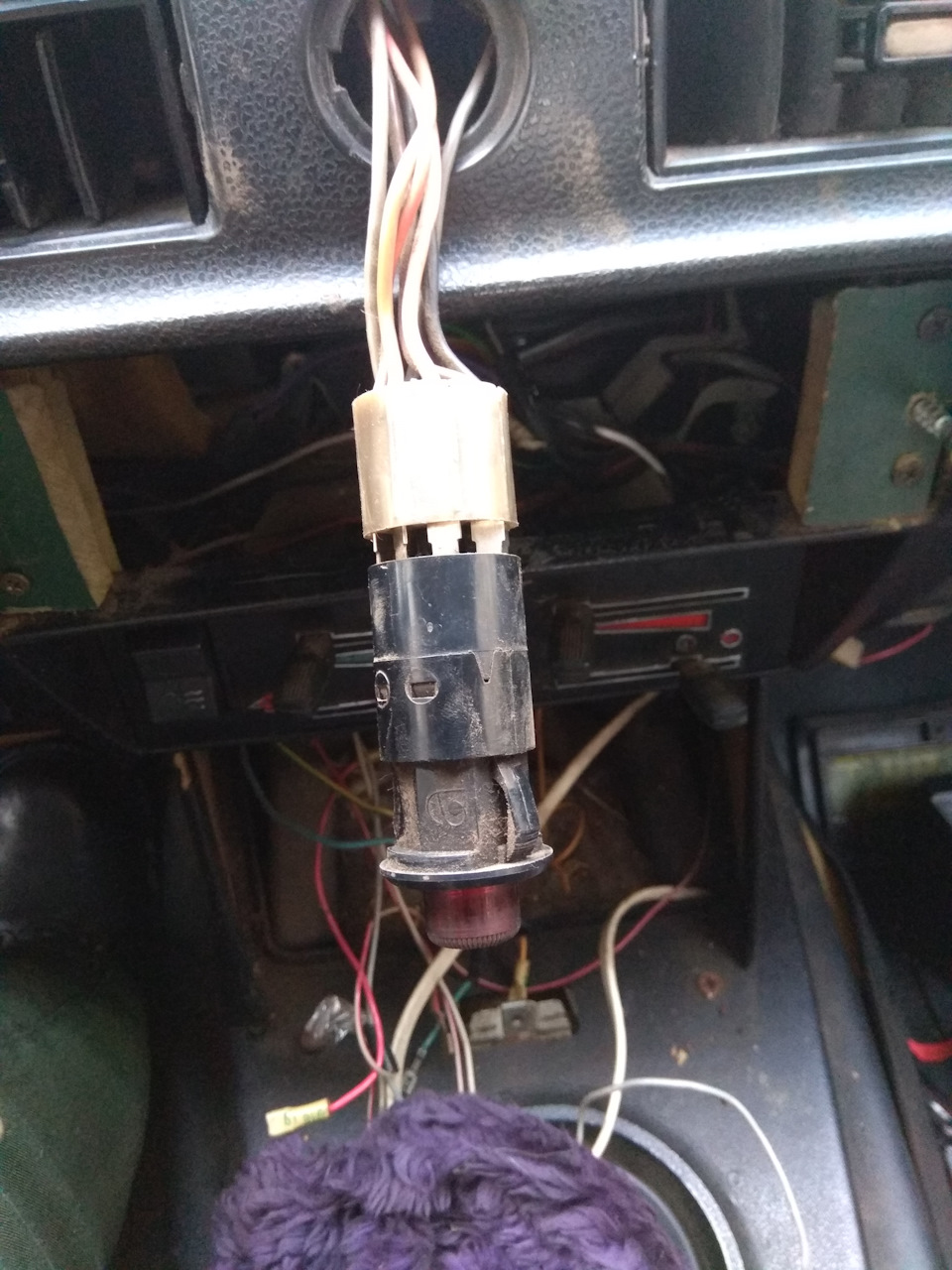

Ліва частина проводки
Трос спідометра та правий тунель проводів
За сьогодні встиг закинути підкапотку.До останнього сидів.Інженери ГАЗу...Щоб закинути контакти на сигнал (їх 2) потрібно було знімати радіаторні грати.Капець.
Робив за такою методикою :
1. Визначаємось який пучок проводів куди.
2. Ізолентою схоплюємо контакти, щоб не чіплялися під час прокидання.
3. Відкушуємо з салону пучок проводів який йде в підкапотку
4. Прокидаємо новий провід
5. Замінюємо старі контакти на нові
6. Так само і в салоні.
/
Про всяк випадок скину адекватну схему Схема ГАЗ 2420 Як по кольорах орієнтуватися важко, т.К. Старі дроти вицвіли. Особливо стрімко було розбирати колодки до фар.
Фотки "як є" скіну вже завтра, разом з тим, що було раніше.
UPD:З фотками жо… Але знайшов волговода з цікавим матеріалом. https://megadriver.org/logbooks
Там купа схем підключення електроприладів (чого власне не вистачає для наочності).
Для тих хто проводитиме заміну проводки - робіть це тільки САМОСТІЙНО! Чому? Та тому що не кожен помічник може зрозуміти, що куди і звідки. І обов'язково маркуйте та фоткайте дроти. Продзвонювати і розуміти що де куди довше.
Особисто я поки що застряг на релюшках. А самего РС431 (реле двірників) який незрозуміло куди втикати.
Вирішив таки закинути схем сюди, щоб потім не шукати:
Схема газ 3102. Тут дуже багато спільного. Для наочності підійде.
Схема підключення тахометра.
Схема підключення запалювання з датчиком Холла. І винесли все, що було. Тепер знову все починаю.
