Здрастуйте Дорогі Драйвівчани!
Сьогодні хочу поділитися з Вами своєю знахідкою, від частини навітьніштяком. Кнопка Фейдер, яка рідко трапляється, але придбати їїхочуть багато, як мінімум в коллекцию) Ось і я захотівурізноманітнити свою панель в автомобілі. Дивно виглядати.Алегортаючи оголошення на сайтах, побачив розбирання гольфу і помітивкнопку.Через кілька днів вона була у мене в руках))
А що власне що це за кнопка і яку функцію виконує — кнопка Fader (фейдер) ставилася як додаткова опція до рідних магнітолів VWAlfa/Beta.За допомогою положення коліщатка на кнопці ми змінюємоопору в 40 Ом і це дозволяє регулювати баланс між передніми тазадніми колонками.Так само завдяки цій кнопці, була можливістьпідключити додаткові два динаміка .
Вдалося також дізнатися, що кнопки були двох-трьох видів:
— фірми Blaupunkt
— фірми Helag
Мені дісталася друга фірми.
Коли шукав інформацію про кнопки, довго не міг знайти фото ззаду, тому вирішив зробити фото з усіх боків — може комусь нагоді))

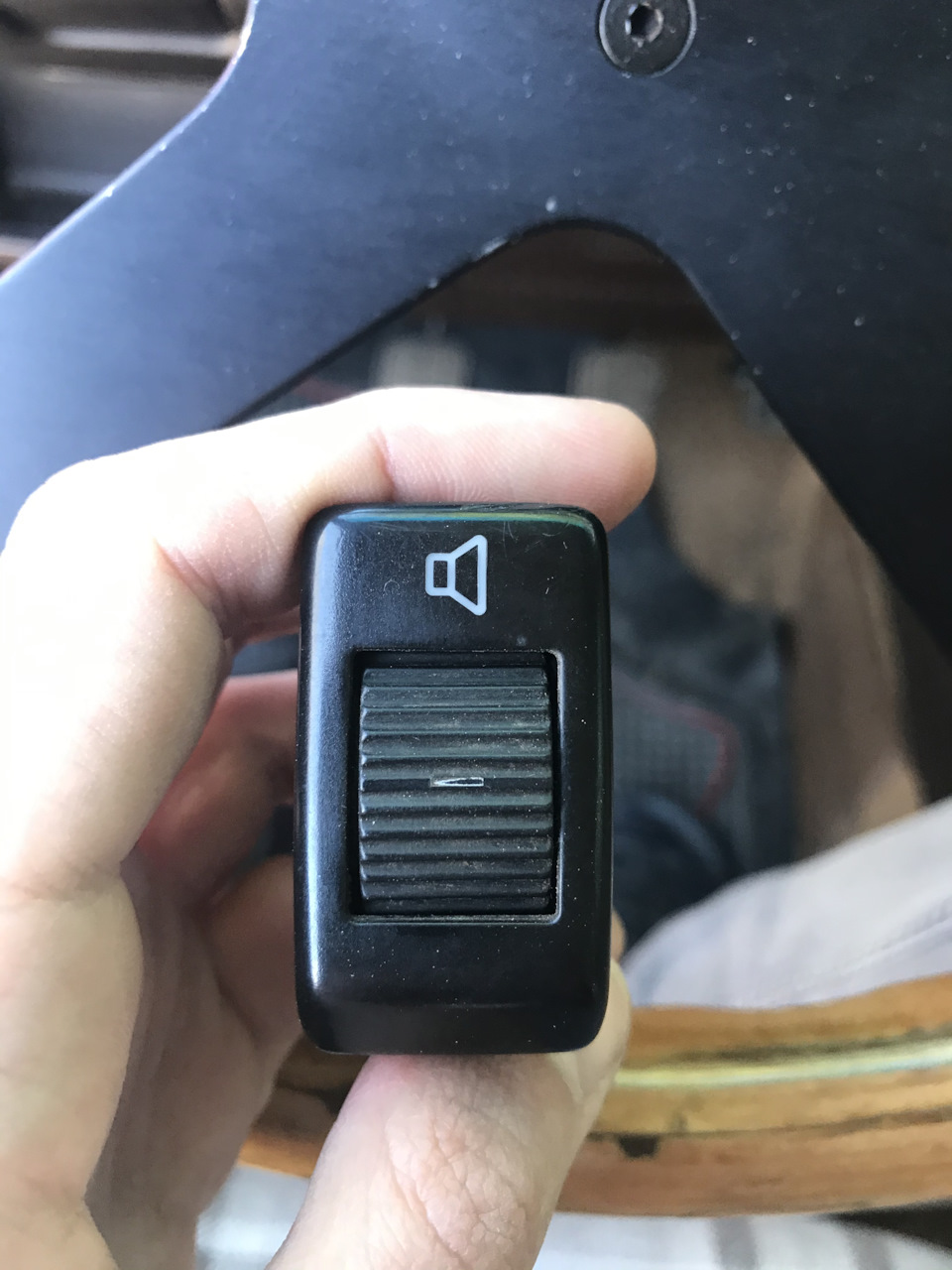

Власне кнопка

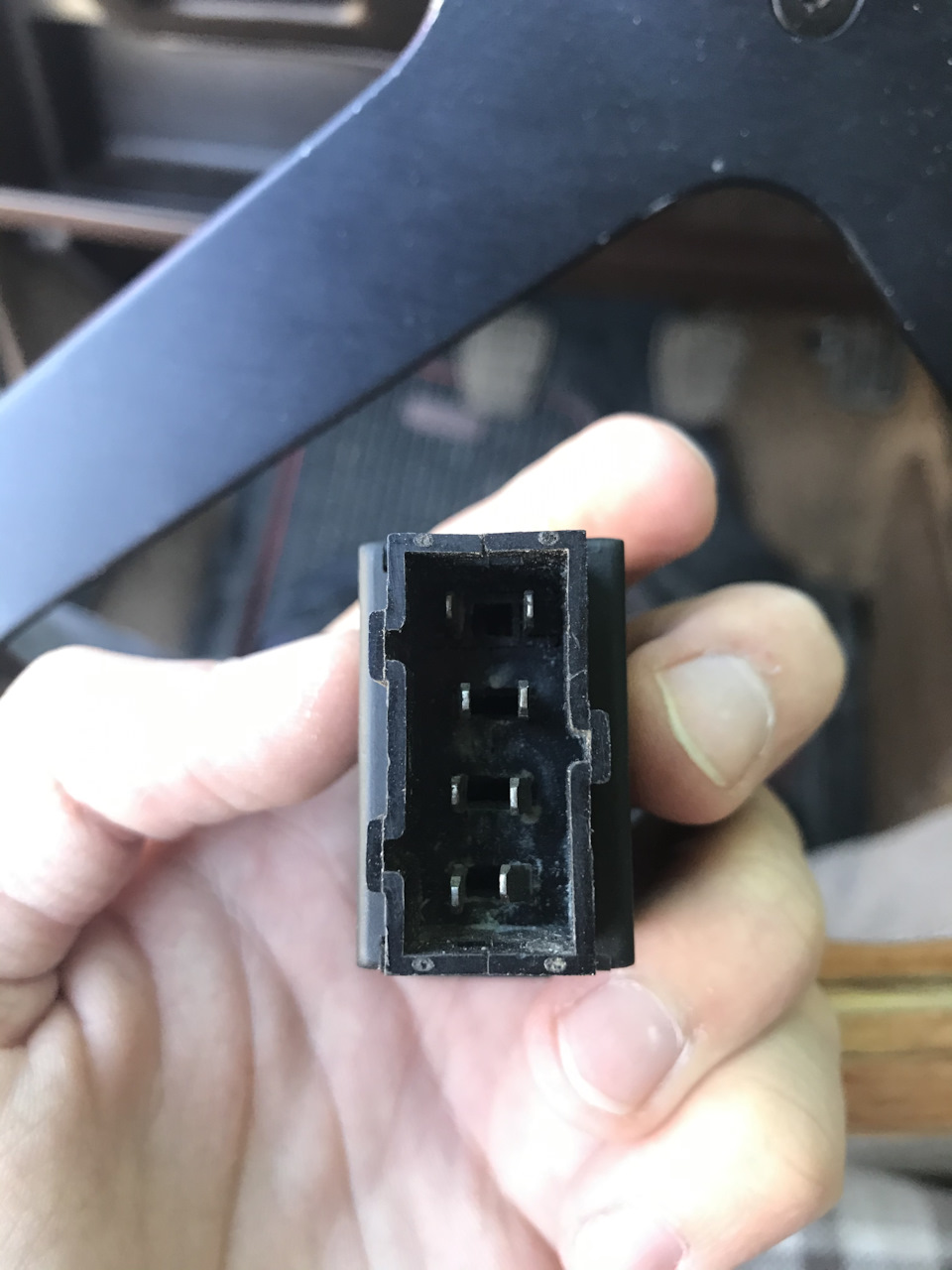

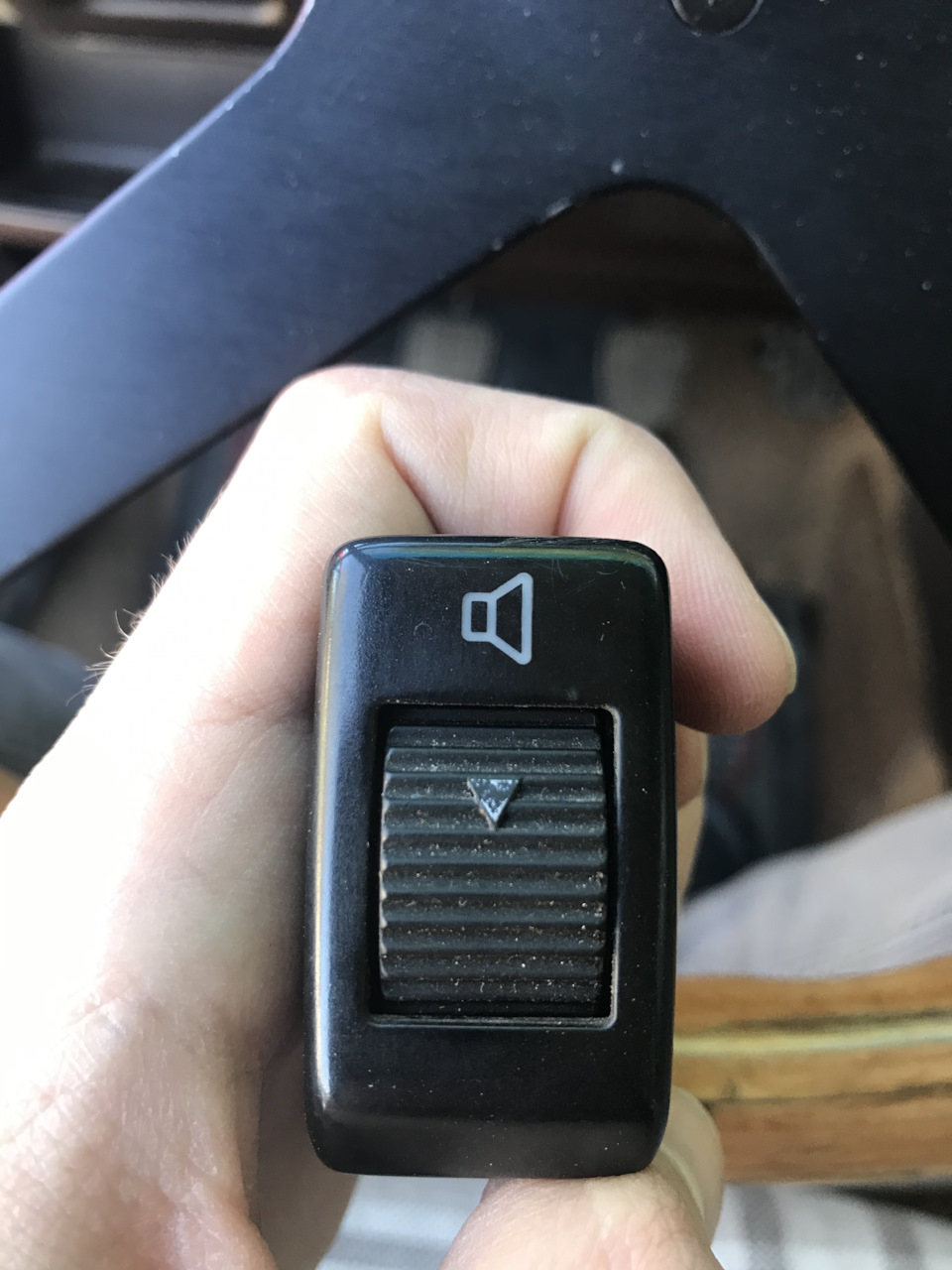

Коліщатко має стрілочки вгору і вниз для зручності, коли егопрокручуєш Вигляд ззаду. Виходячи з побаченого, повинна бути іфішка до кнопки з проводкою, але мені не вдалося поки їїзнайти.
>

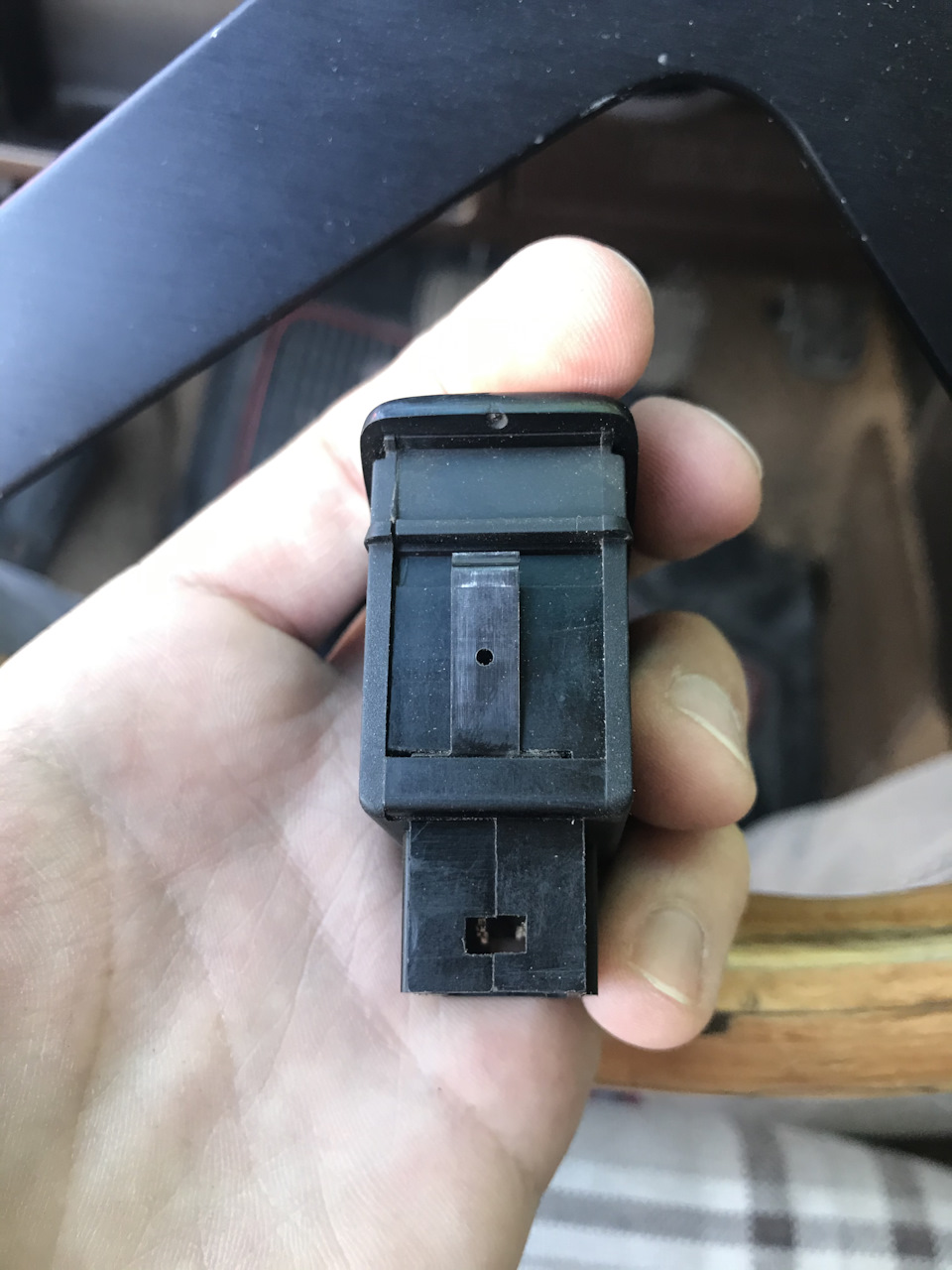

Вигляд згори

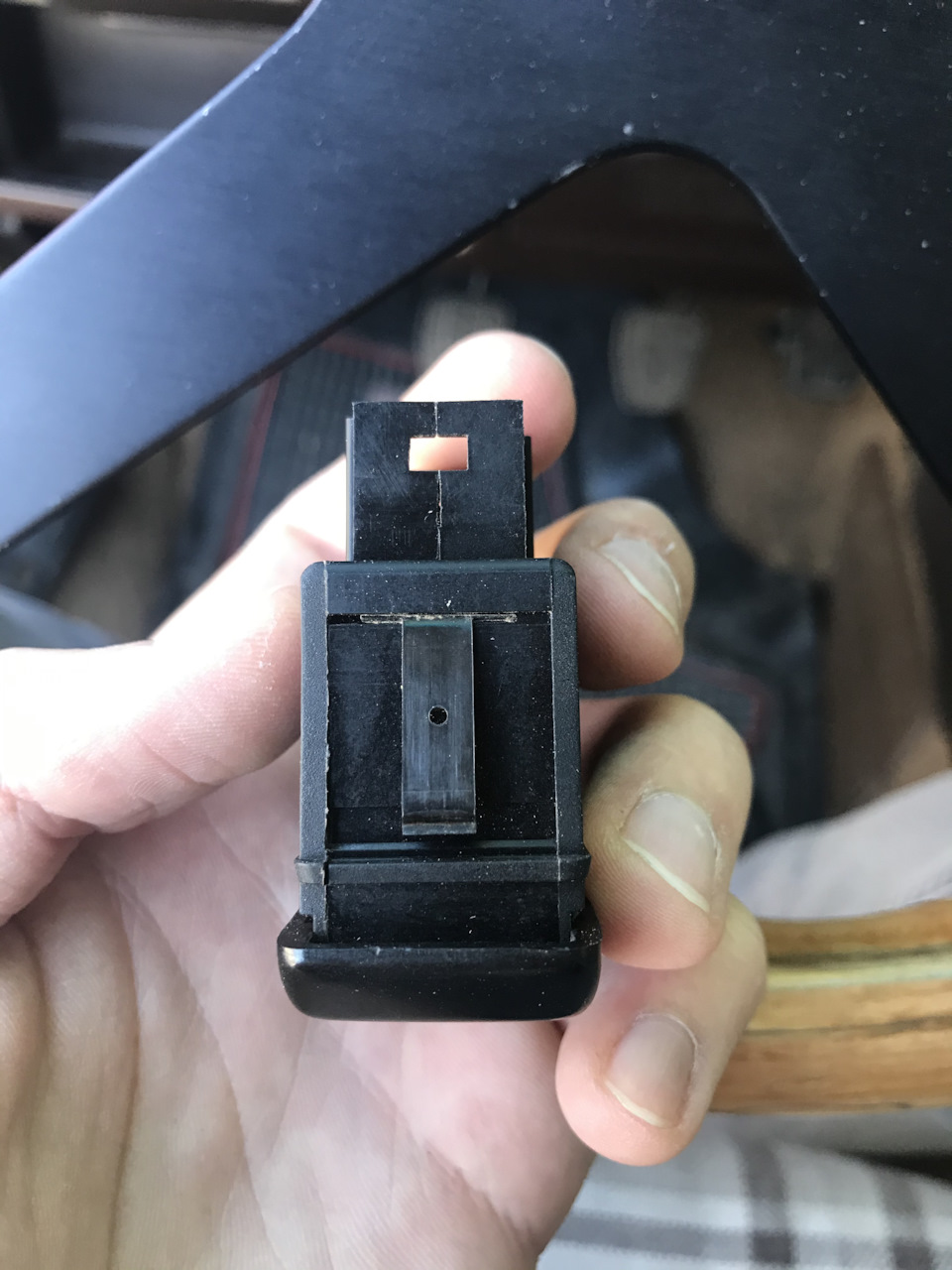

Вигляд знизу
Вигляд праворуч
Вигляд зліва
Особисто я її поки поставив і підключив підсвічування. Для того щобувімкнути підсвічування на будь-яку наявну кнопку, достатньопровести два проводки до номерів на кнопці:
— 58b — провід включення підсвічування (я використовував сіро-білийпровід від кнопки поруч)
> — 31 — провід мінуса (маса) (я взяв від підсвічування бардачка, але можна взяти і від магнітоли або зробити окремий провід доголого металу або біля блоку запобіжників на заводське місце)
Після цього все запрацювало і з'явився ще один індикатор напанелі))
Можливо колись куплю заводську магнітолу і підключу, а поки будепросто для антуражу. До сучасних здається не підключити, тому щотака функція вже вбудована.
Ось схема для тих, хто захоче зробити все як по заводу.
Схема підключення
Ну і фотка встановленої кнопки під кінець і трохи спойлера донаступних постів, про які я поділюся з Вами найближчим часом. Хтоздогадається що це? )))
Далі буде ще цікавіше))
