З установкою додаткової електропомпи, виникла необхідність у блоцікерування нею. Т.К. Варто вона після термостату, то повиннавключатися після його відкриття, а не відразу з запуском двигуна.Цей блок у мене керує помпою та вентиляторами охолодженнярадіаторів.Температура включення помпи - 91 ° С, вентиляторів - 95° С. Температуру включення можна регулювати.Надалі плануюдопрацювати канал вентиляторів на плавне включення (запусквентиляторів на 1/3 потужності - 94 ° С, максимум потужності —96°С).

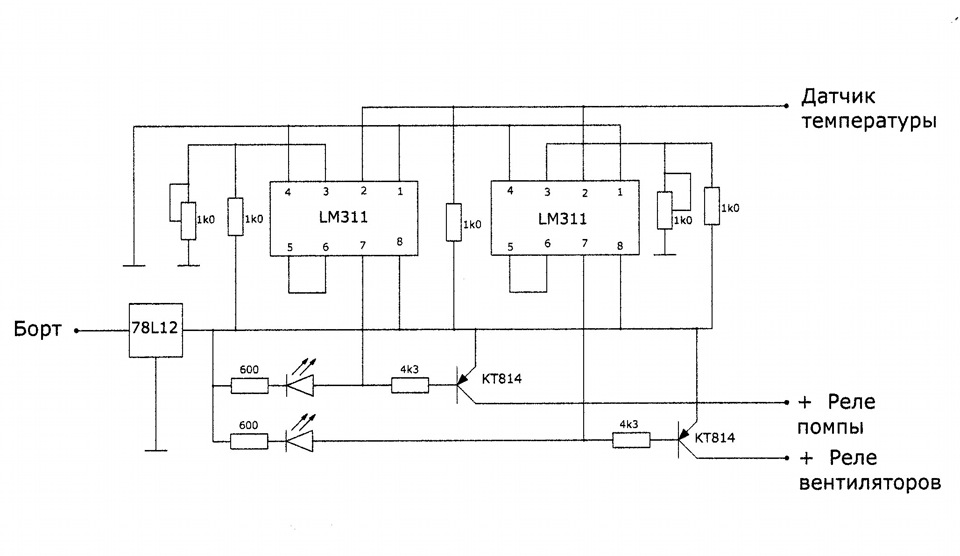

схема

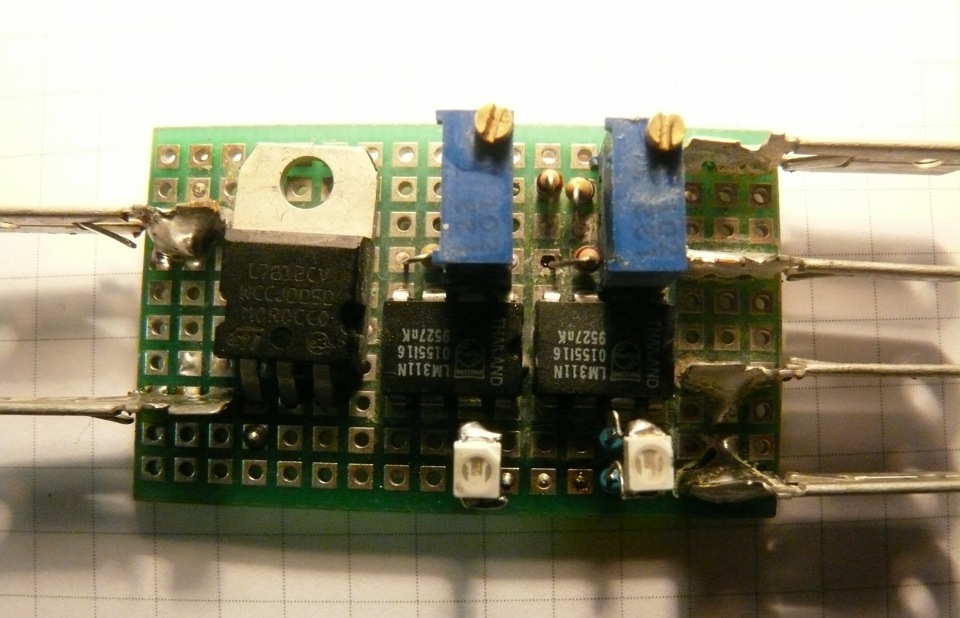

змонтована плата блоку

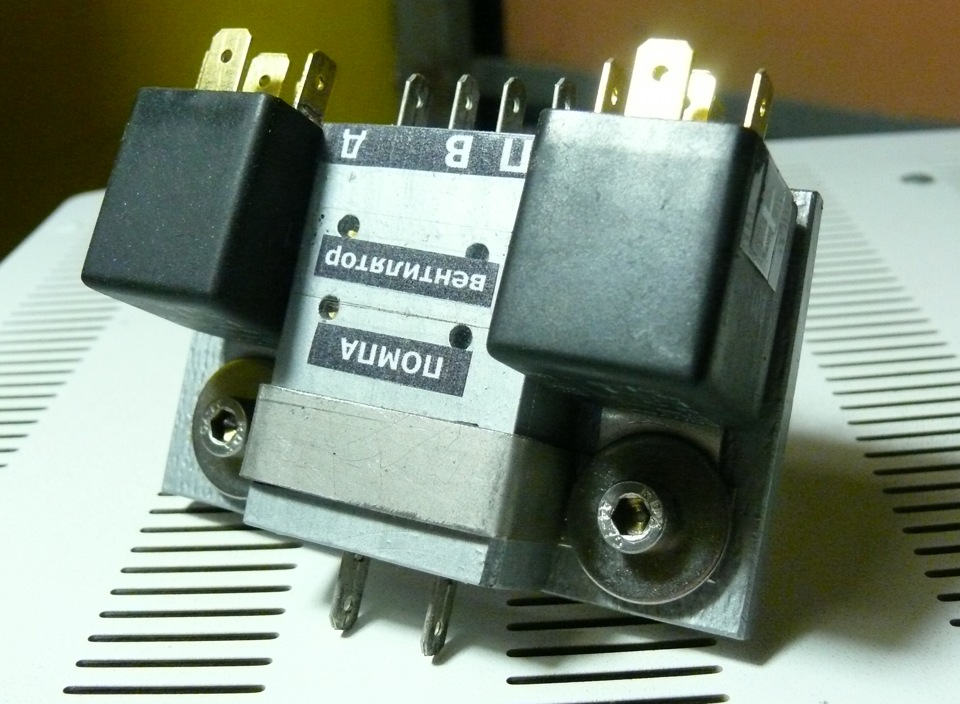

закінчений блок разом із реле

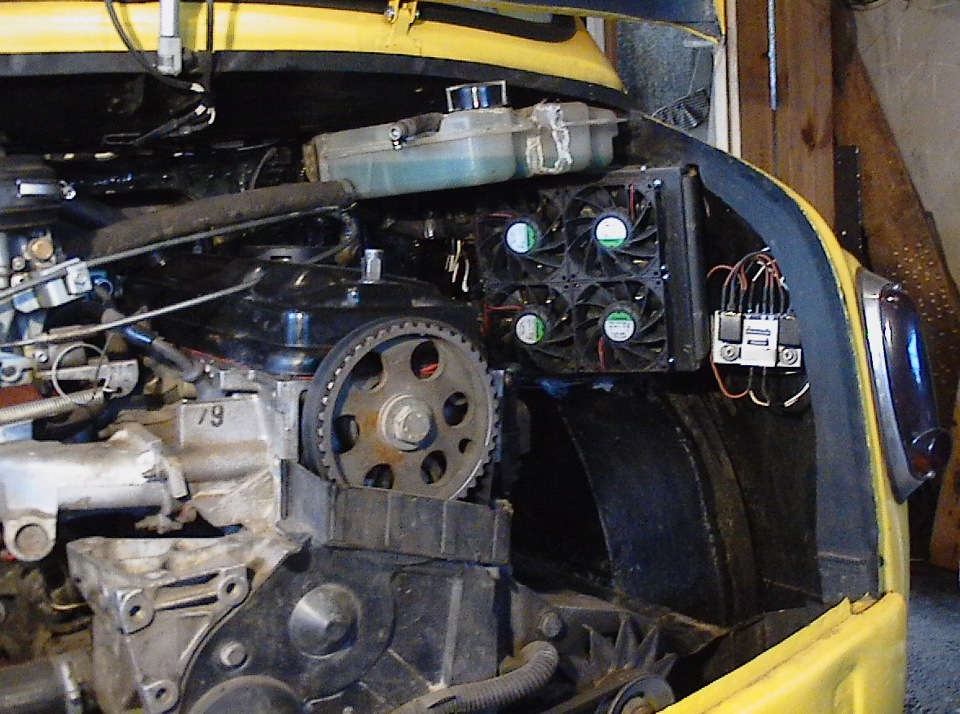

встановлений у моторному відсіку
Коментарі5
Привіт. А який датчик температури використовувався? Підстроювальники регулюють температуру включення?
Це торішня система. Зараз все по-іншому.
Тепер для управління охолодженням можна програму SpeedFan використовувати! )
Та якесь комп'ютерне ... схема то проста. Але тепер є можливість погратися з тепловим режимом, а це важливо, коли втюхуєш такий двигун в такі габарити.
Як завжди на висоті)Прям комп'ютерне програмування температури)Резисторами підлаштовується включення вентилятора(правий) та помпи(лівий)?
