І знову про фаркопи Expert/Scudo/Jumpy/ . Блок узгодження.

Передісторія.

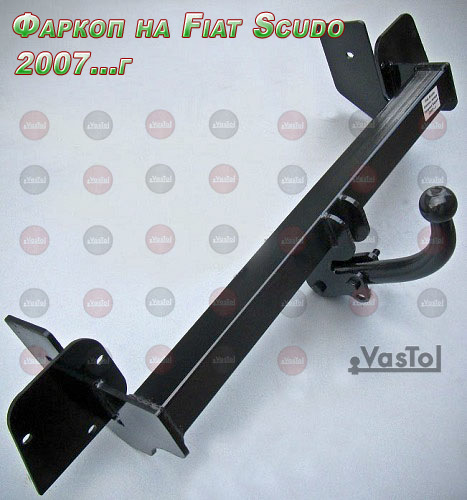

У далекому 2015 році довелося привчити мого коня до їзди з візком.Був придбаний фаркоп фірми вастол

< p>
.
На швидку руку встановлений, процес установки не представляєскладнощів і зводиться до того, що потрібно зняти задній бампер, зняття "поперечної балки" і встановлення фаркопа, став безпроблем.З недоліків тільки короткі дроти.
Причіпник возив мало, будматеріали, в основному пінопласт, клей.Розетку не підключав бо не було часу.Ну і ось дійшли руки дотого щоб зробити блок погодження. ru/l/7423387/та електронікаhttps://megadriver.org/p623206-vigotovlennia-ta-pidkliucennia-bloku-uzgodzennia-farkopaНу і знову подяка sova77 За відповіді на мої запитаннязі складання.
В авто магазині куплені розхідники.

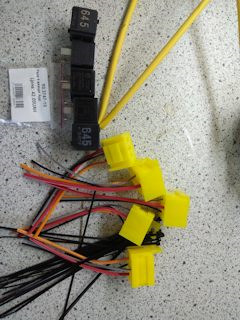

Зібраний блок з реле

І ось настав час підключати дроти.

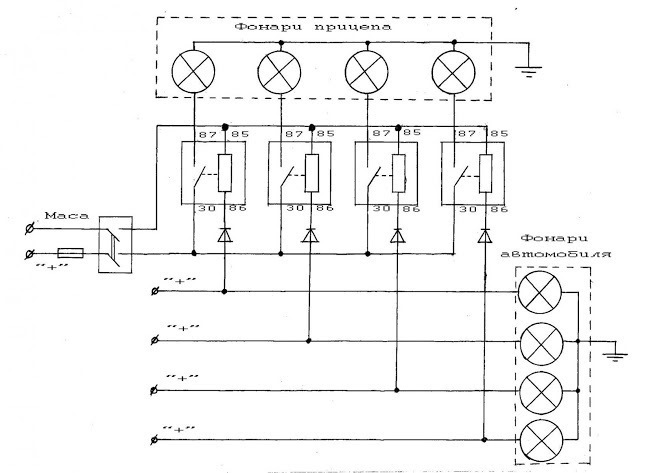

Детальне вивчення завело мене в ступор :) На схемі + подаєтьсяна 3-ю. Ногу, а на фото на 5ю.
. Для того щоб зрозуміти що до чого довелося розібрати реле ізрозуміти його схему :) Коротке пояснення, реле складається з ЕМГкотушки, на яку надходить + від ліхтаря і включається електромагнітякий замикає контакт від акумулятора і сигнал надходить на розеткуфаркопа. Ще не написав плюс брав від заднього прикурювача, там жебув і встановлений кнопка (тумблер) щоб відсікати +. Цієї схемитільки клацання реле в багажному відділі.
За цінами.
— реле 46 грн
— розетка реле 12 грн
— термоусадка 6грн
— кнопка 4 грн
