Поки машина знаходиться на фарбуванні, пустотливі ручки іневгамовний мозок, не дають рукам спокою. Було прийнято рішенняпідсвітити нормально панель приладів, так як вночі шкали булипрактично не видно. Після розбирання я зрозумів чому- там стоялимаааааленькі два світлодіоди на шкалу і підсвічування стрілок.
Інформації на драйві було перечитано багато, подивився картинки вінтернеті і остаточно визначився з дизайном, який подобається.

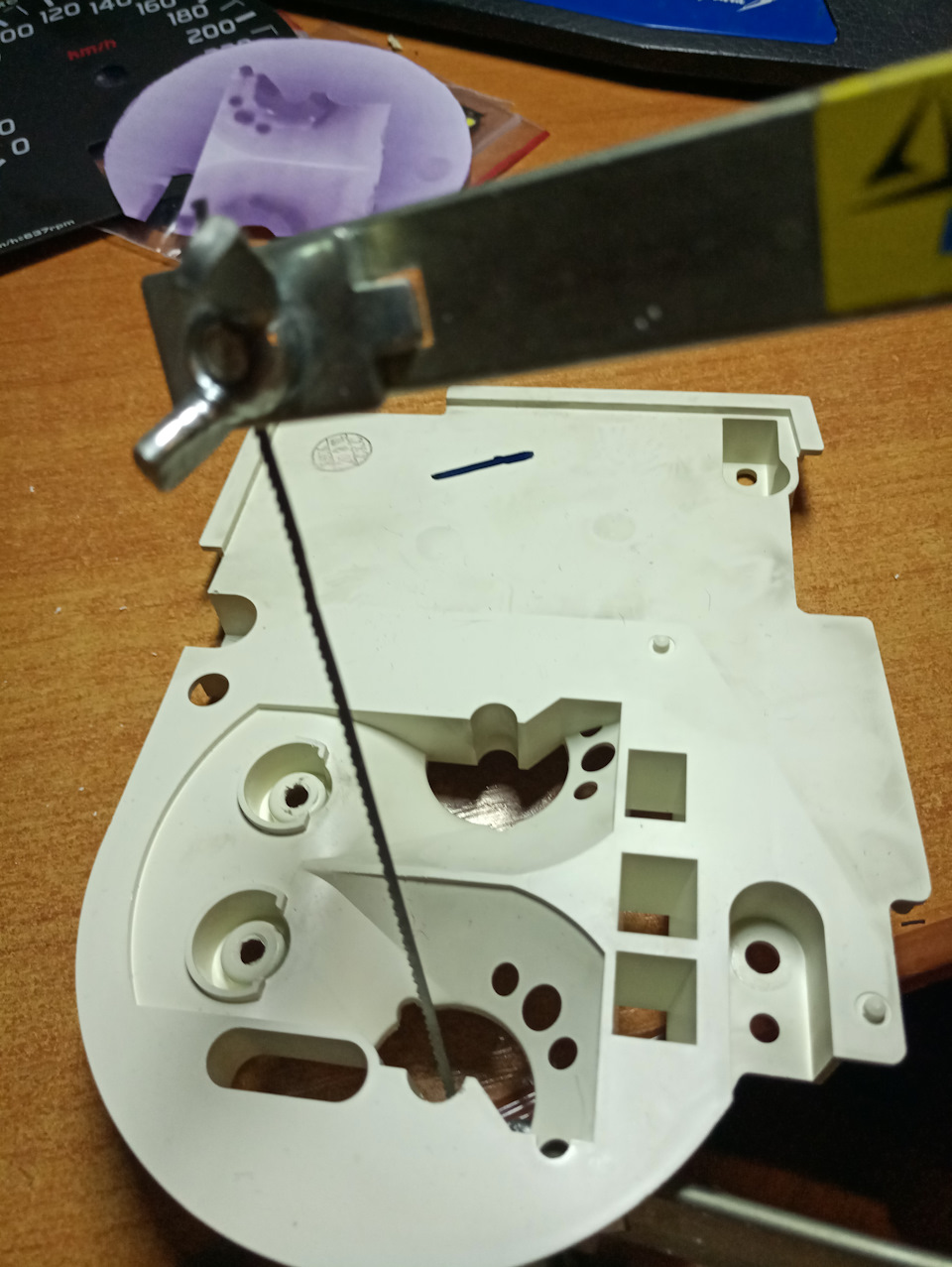

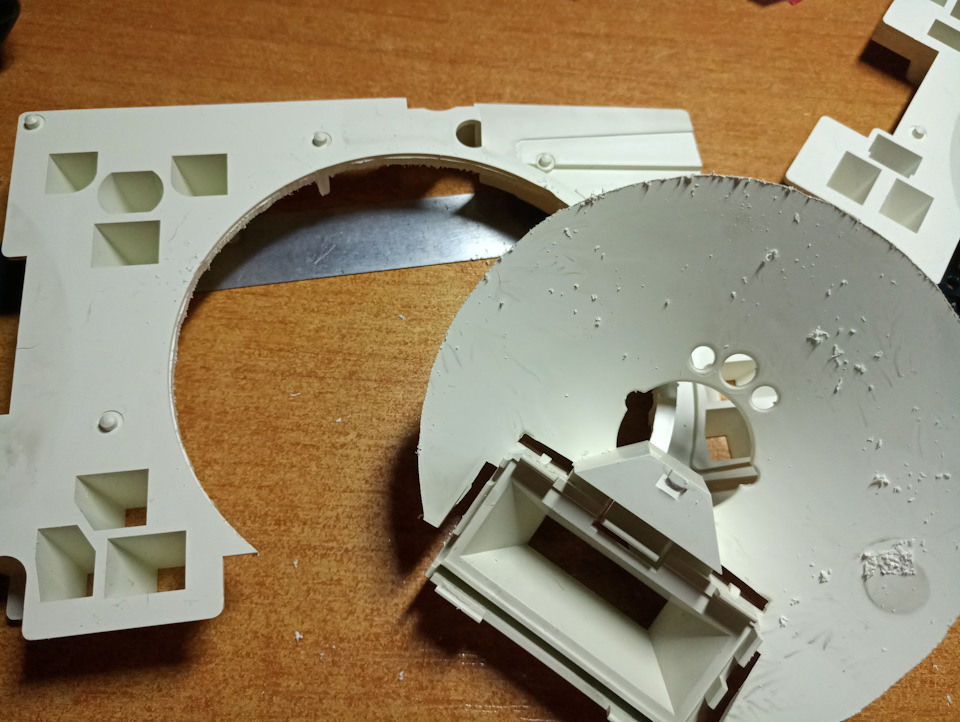

Одразу скажу, Багато чого в роботі з прибиранням я робив у перші інемає тут нічого страшного.Головне бажання і трохи терпіння. Роботіхустки зі світлодіодами
Тепер робимо шаблон для майбутньої плати з паперу
Після походу в радіомагазин та покупки оліту, світлодіодів SMD3528, 0805 з резисторами, хлорного заліза, олова, каніфолі, флюсута збільшувальної бінокулярної лупи приступаємо до виготовленняплат.
На оліт малюнок можна наносити різними способами, але я вирішивнамалювати перман
розводимо у воді хлорне залізо і труїмо
Далі лудимо і припаюємо діоди>
готові плати встановлюємо та приклеюємо, можна термоклеємо
перевіряємо, як працюють

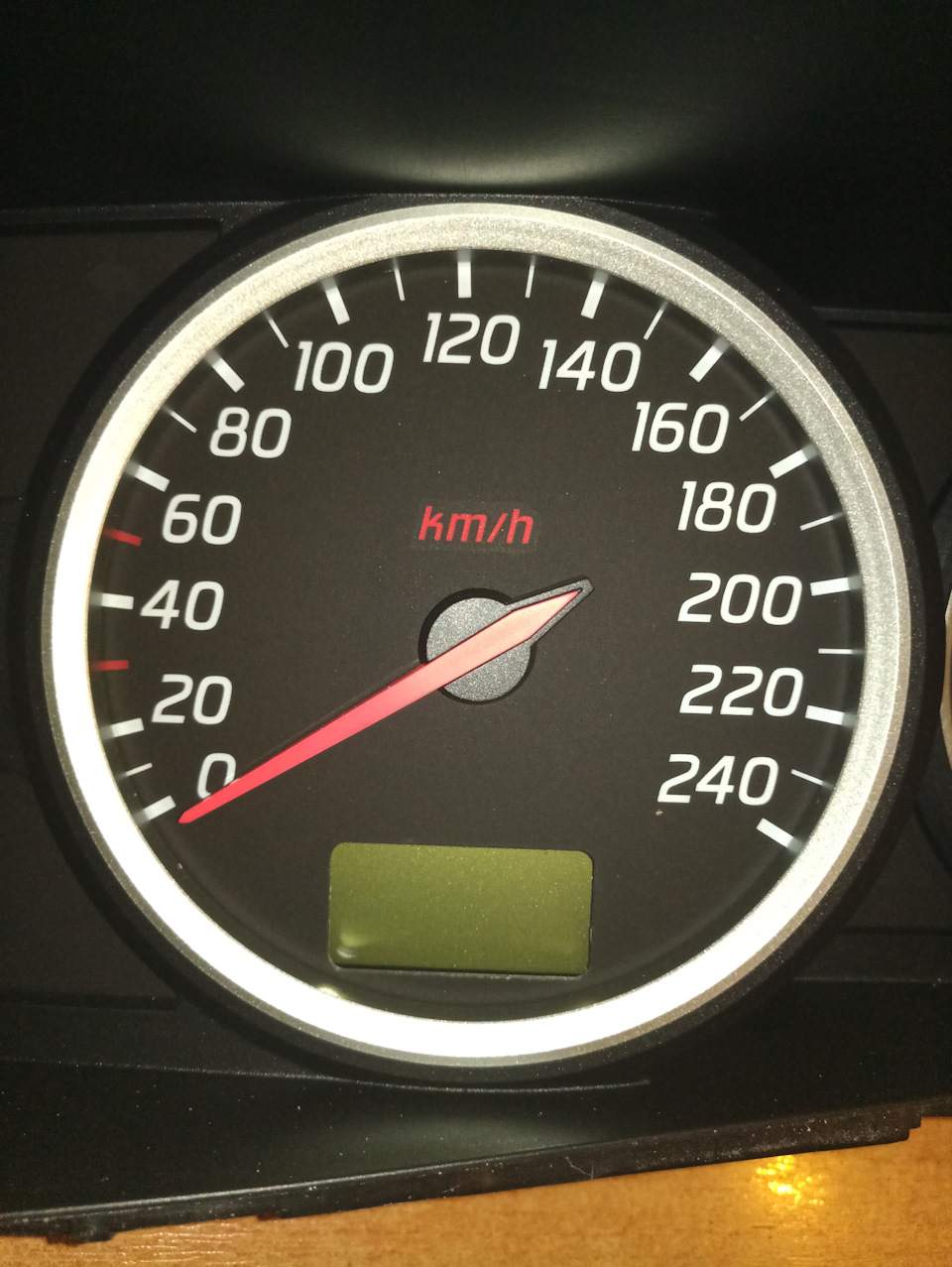

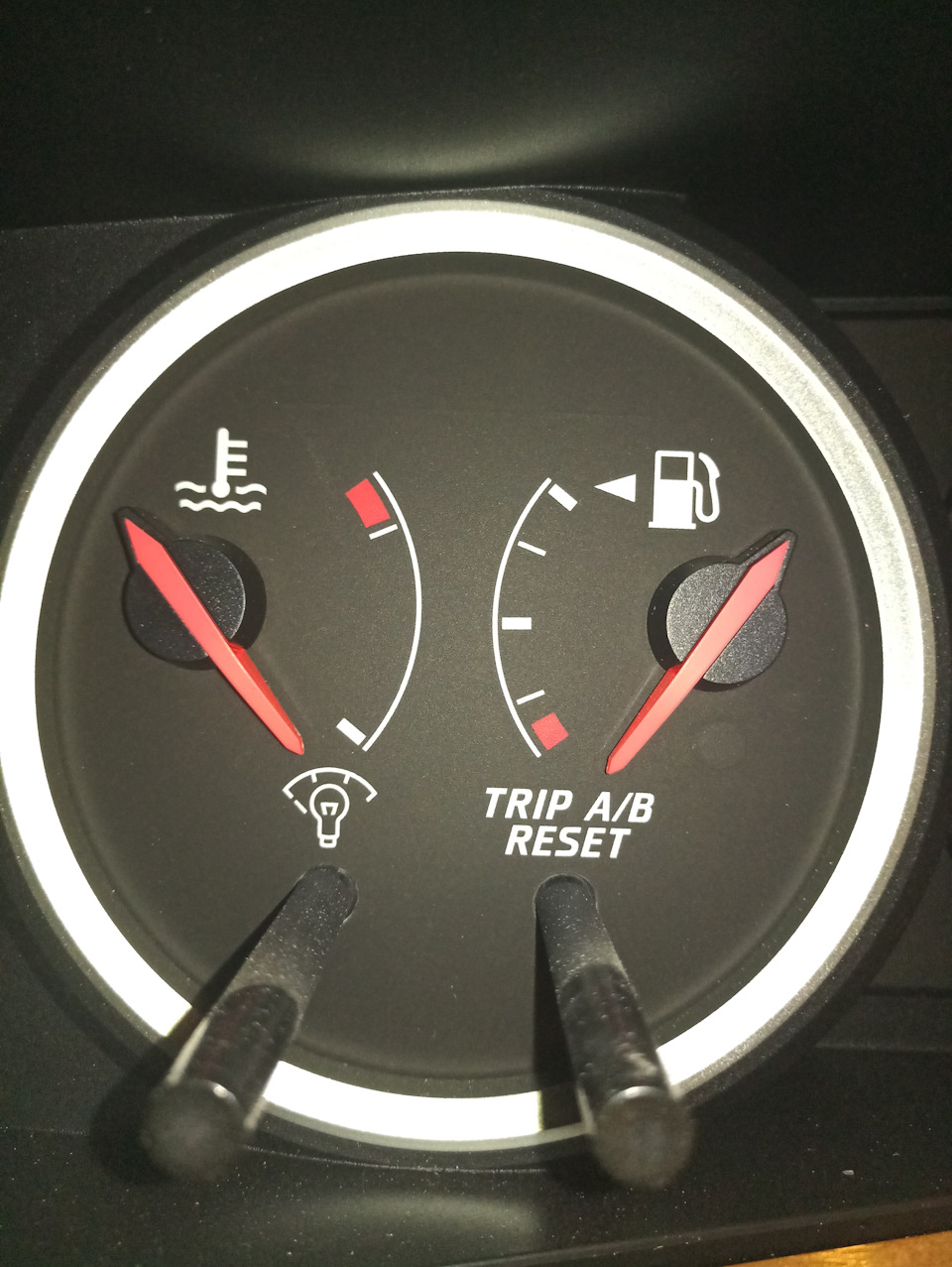

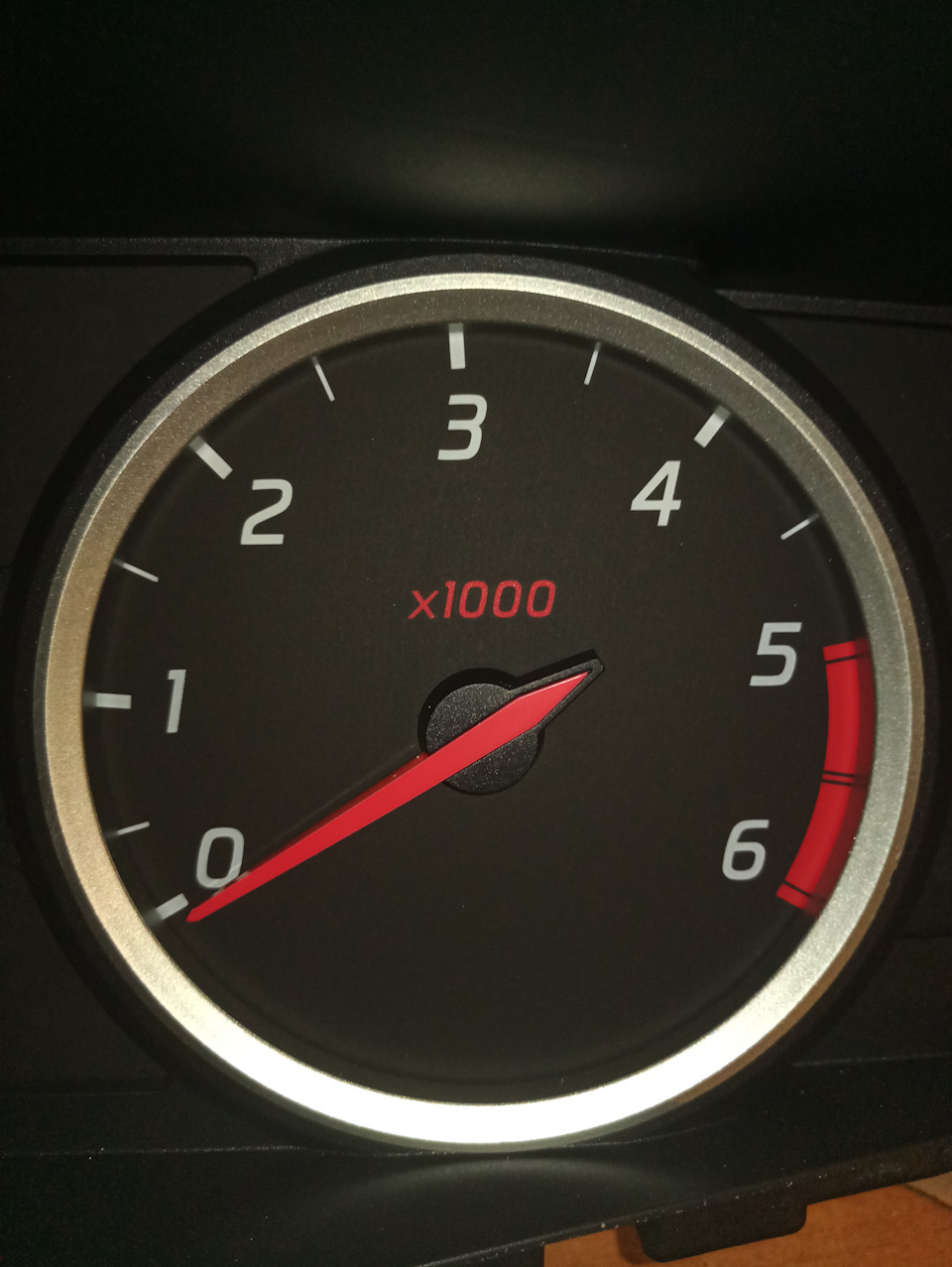

Зовнішній вигляд приладки, як підглянув на драйв2, додававкільцями приладки зробленими зі з'єднань для вентиляційнихтруб.Одного зовнішнього 100мм і двох внутрішніх 96. Як показалапрактика, треба було брати відразу три внутрішніх 96мм. Оскількизовнішнє тонше і все одно їх довелося підпилювати, щоб впхнути подіаметру. Підігнані щільно вставлені кільця проклеїв суперклеєм, вийшло монолітно, як із заводу.
/p> Запчастини на фото:10020140
