Добрий день!
Періодично мені ставлять питання з приводу аудіосистеми в Ауті – іщоразу я починаю давати десяток посилань у БП, де розповідав проШВІ, інсталяцію та компоненти… Та й схеми остаточної, виявляється, так і не зробив, хоча раніше Автозвук був першим постом у БЖ:
Пежо 605 – https://megadriver.org/p337644-avtozvuk
Лансер – Так ось, вирішив виправити це прикре непорозуміння, тимбільше змін у системі не передбачається, досконалість досягнуто:)))< br/>

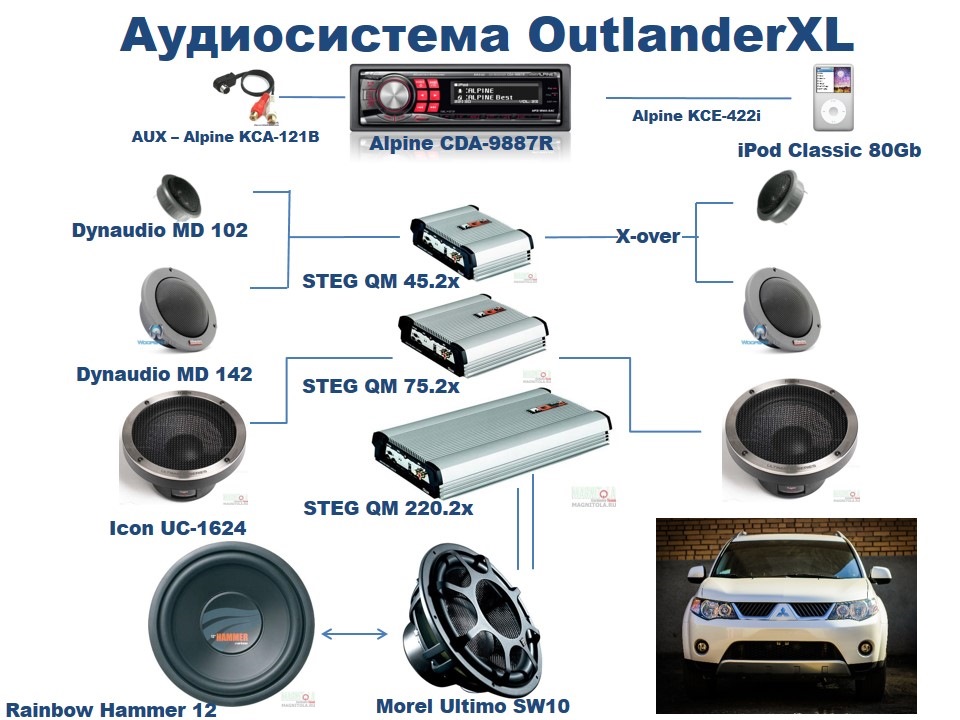

Отже – схема:Як бачимо – класична трисмужка+саб, з підключеннямСЧ/ВЧ через пасивний кросовер (хенд-мейд на базі кросу від DLSR6A.
CЧ – Dynaudio MD 142
НЧ – Icon UC-1624
Cаб – Morel Ultimo SW10 (у ЗЯ 18л) або, за бажання побумкати, вбагажник ставиться Rainbow Hammer 12 у ФІ 50л. Є ще DLS RW10, алевін зовсім у заначці :)
Підсилювачі – три двоканальні STEG QM – 45.2, 75.2, 220.2 (прекрасно влізли під водійське сидіння)

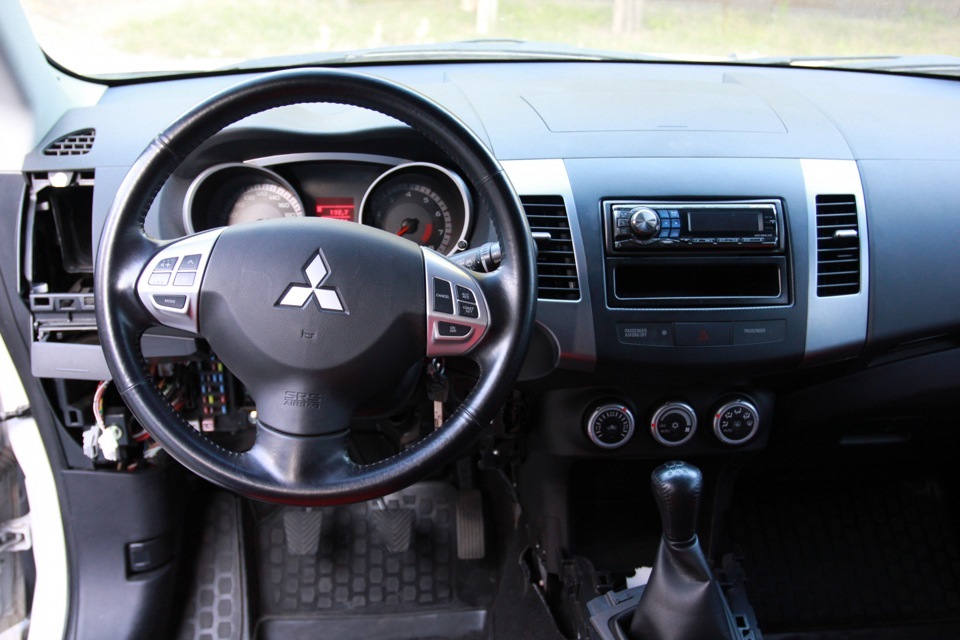

1ДИН+кишенька

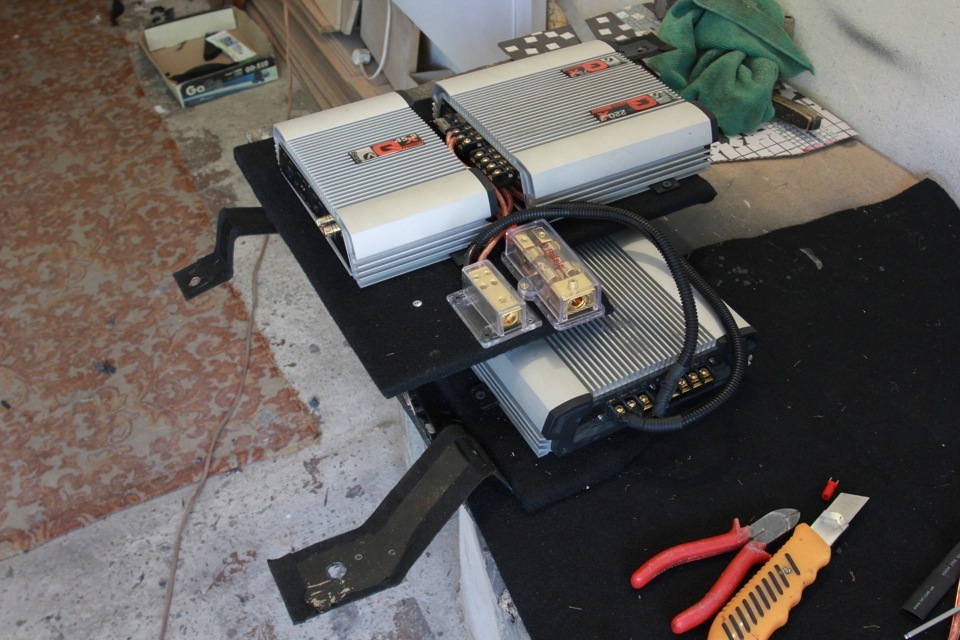

компактні підсилювачі
Силове проведення – зварювальні КГ-25, + і – від АКБ.
Міжблоки – Автофан, акустичні – щось теж на кшталт того.Аудіосистема будувалася в основному під рок-метал-блюз-лаунж іякісну попсу в дорозі.

В якості альтернативних джерел музики – iPod Classic 80Gb (черезшнурок Alpine KCE 422i) і що завгодно через AUX (Alpine KCA 121B):https://megadriver.org/p396358-maslo-snurki-ta-vidro

Процес інсталяції докладно описаний у цих нотатках:
ШВІ даху – https://megadriver.org/p396373-svi-daxu
> ШВІ підлоги – https://megadriver.org/p396366-svi-pidlogi-1 таhttps://megadriver.org/p396365-svi-pidlogi-2
ШВІ передніх дверей – https://megadriver.org/p396371-svi-dverei таhttps://megadriver.org
ШВІ задніх арок – https://megadriver.org/p396372-svi-zadni-arki
Установка підсилювачів – https://megadriver.org >
Стійки та саб – https://megadriver.org/p396368-lipimo-trismuzku
+ саб 12" —https://megadriver.org/p396367-sabvufer-12-zaminiv-filtr
Коротко в картинках це виглядає так:

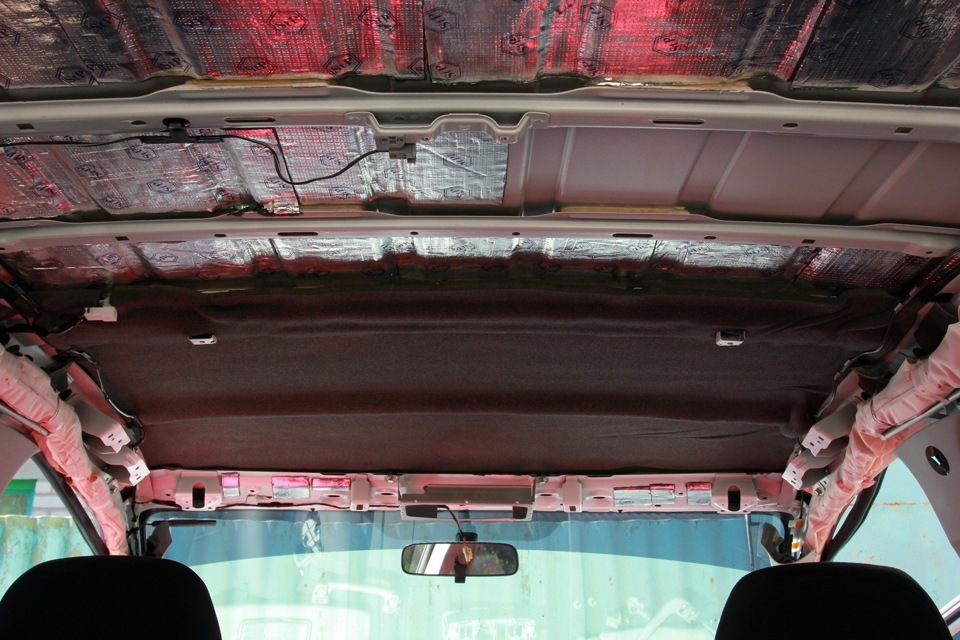

ШВІ даху

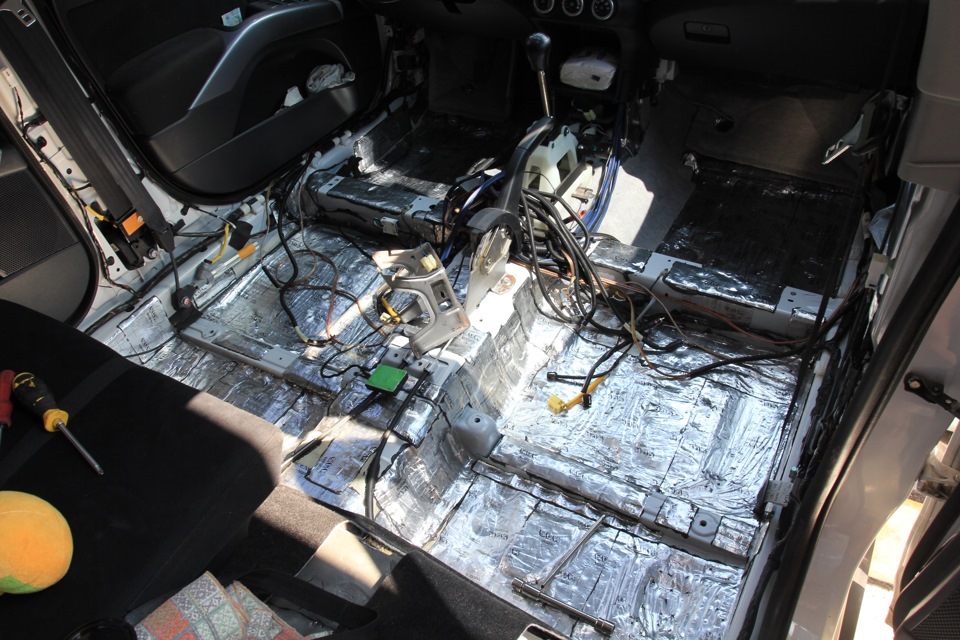

ШВІ підлоги
ШВІ задніх арок
зашиваємо двері
заклеюємо двері
Морел :)
Морел у будиночку - Під колір кузова авто:
Сміливо можу говорити, що більшість робіт (крім ліплення стійок, склеювання ящика саба) пророблено самостійно, але під чуйнимкерівництвом нашого супер-майстра АЗ –
Погребняка Олександра Івановича (він же «Незнайка на Місяці») івказівок-допомог його напарника, Воффкі, за що їм величезнеспасибі!
І звичайно налаштування – тут я пас... Налаштовував, як визрозуміли, Іванович (а, до речі, і Паша Kurd1) потім теж крутивналаштування :)
> Точні налаштування, що як порізано – чесно, вже й не пам'ятаю, десь на листочку записано. Загалом, музика грає непогано. Як длябюджетного варіанту – тим паче.
Не соромно іншим дати послухати, та й на змагання якесь можнавиїхати.

Ось, приблизно так :)
Усім хорошого Звуку в авто! :)
PS:до речі, а ось так було спочатку … двойка, інший саб, айподчерез адаптер (залишився ще з тих часів коли був Піонер Р90 – вінчерез просто шнурок плеєр не бачив)

початковий варіант
