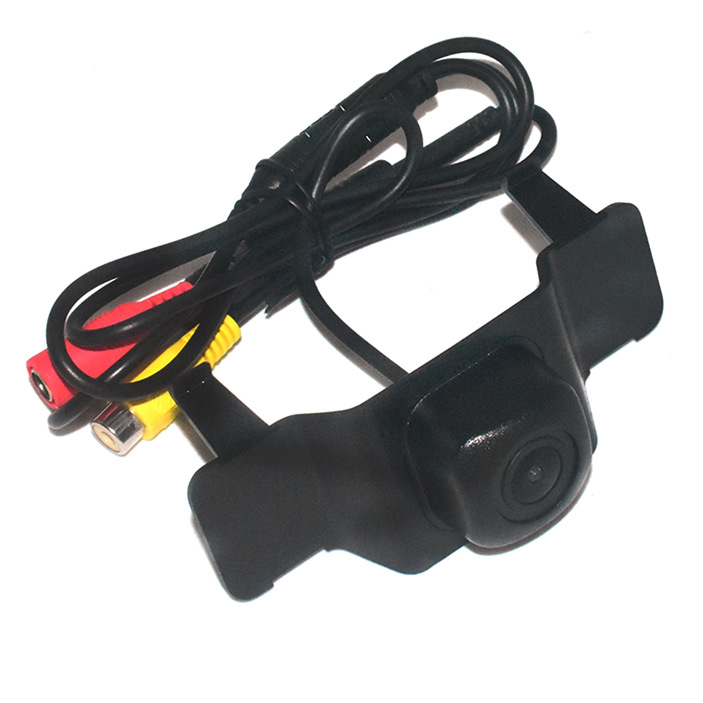

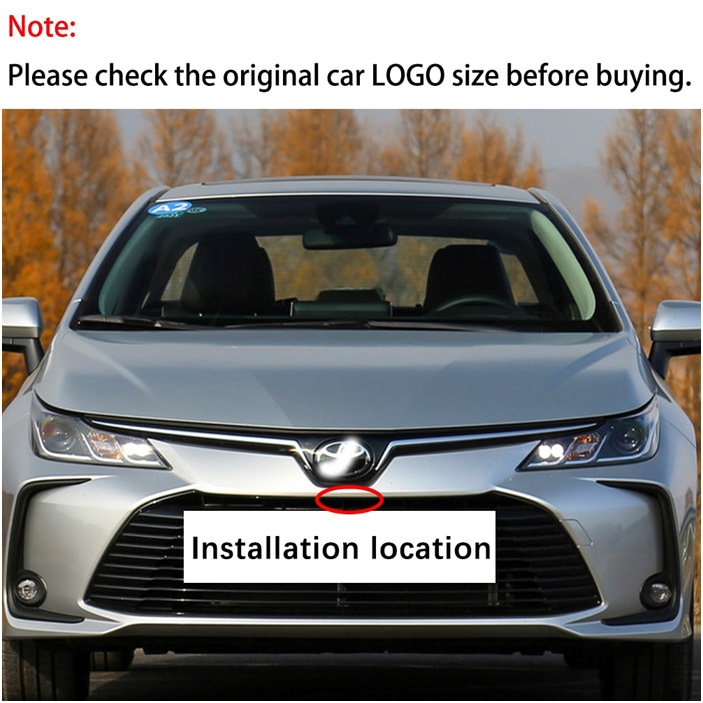

Вставляється в решітку радіатора, по центру.Просто клямка.
Китайський блок купив тут aliexpress.com.ua OxRp

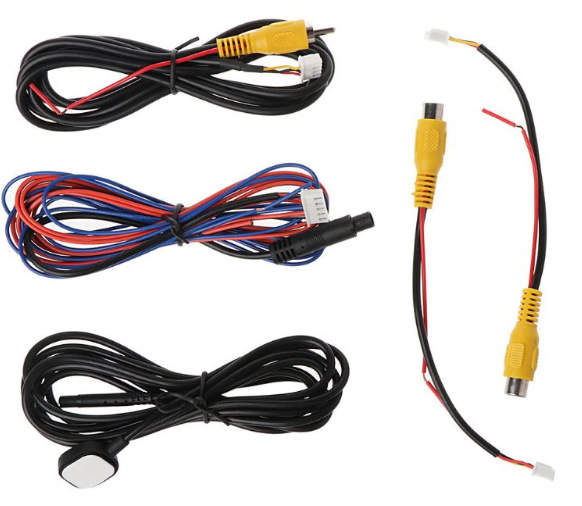

Провід<

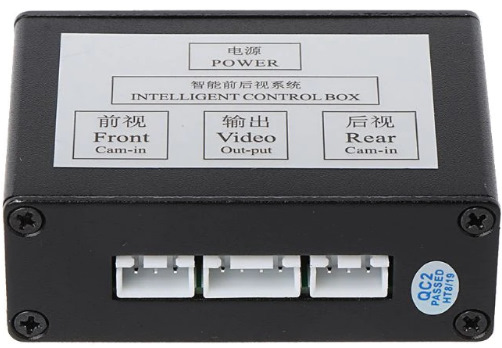

Входи та вихід
Харчування та тригер

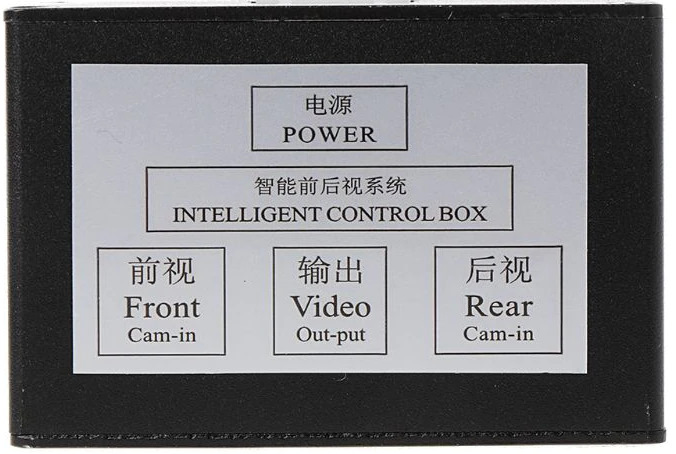

Роз'єми підключені
Рекомендую всі з'єднання, що підключаються, пропаювати.
Розпинування
Синій дріт. Запалення, на ньому з'являється 12 вольт.При запущеномудвигуні близько 14 вольт.Відміряйте від роз'єму «POWER» 50-55 см івідріжте зайве.Поділіть на 7 см червоний і чорний дроти і зніміть зних ізоляцію на 1.5-2. Синьому дроту підключаємо червоний провідживлення роз'єму "POWER" від китайського блоку і червоний провід +передній камери (червоний провід від роз'єму "Front Cam-in"придерся подовжити, його мало до місця підключення). Коричневийдріт. На сірому роз'ємі. (маса). Синій стрілки. До коричневогопроводу (маса) підключаємо чорний провід живлення роз'єму «POWER»від китайського блоку. Відступаємо від роз'ємів ГУ на 10-15 см і почерзі розрізаємо зелений (сірий роз'єм), червоний і білий (білийроз'єм). Будьте уважні, порівнюйте з фото. Фото ближче
Беремо роз'єм від китайського блоку «Video Out-put» і відрізаємовід нього роз'єм RCA «тюльпан тато». Вимірюємо 50 см віднайбілішого роз'єму. Дивіться фото вище, як я зробив. Дуже акуратнонадрізаємо і знімаємо чорну ізоляцію на 7 см від відрізаного кінця.Головне не пошкодити проводки всередині.
Нам представляться 2 дроти – червоний і жовтий. Також обплетення, він же біля біленького роз'єму чорний провід. Знімаємо ізоляцію зчервоного та жовтого проводків, на 1.5-2 см. На обплетення одягаємотермоусадку та гріємо запальничкою. Після того, як термоусадкаобжалася, потрібно заізолювати проводки і обплетення в місці їхрозгалуження. Червоного, білого (білий роз'єм) і зеленого (сірийроз'єм) дротів від роз'ємів ГУ. ГУ;
Жовтий провід від біленького китайського роз'єму скручуємо зчервоним дротом білого роз'єму ГУ;
Оплетку (він же чорний провід) від біленького китайського роз'ємускручуємо з білим дротом білого роз'єму ГУ; <
Підключення китайського роз'єму «Rear Cam-in»
Підготовка.
Відрізаємо роз'єм RCA «тюльпан мама» біля самого хвостовика, разоміз червоним дротом харчування.
Відрізаємо червоний провід біля роз'єму «Rear Cam-in», він нам непотрібен. Заборонено його підключати, оскільки задня камера має 6вольт. Передня камера 12 вольт.
Для того, щоб вистачило довжини, необхідно додати проводки.Проведення беремо з відрізаного роз'єму RCA «тюльпан тато», зайві, які Ви відрізали раніше.
Довжина має бути близько 45 см.
Провід «Rear Cam-in» (45 см) і "Video Out-put" (50см) у результаті, після того як підключитеся, вони повинні бути практично однаковоюдовжини. Підключення проводів від роз'єму "Rear Cam-in". Дляпочатку. Підключаємо роз'єм "Video Out-put" до китайського блоку.Підключаємо роз'єм "Rear Cam-in" до китайського блоку. Підключаємороз'єм POWER до китайського блоку. Відкладаємо китайський блок добілого короба джгутів дротів, правіше, побачите. Від китайськогоблоку простягаємо синій провід роз'єму «POWER» до місцяпідключення, тягнемо до відрізаного другого кінця зеленого дроту, скручуємо їх і обтискаємо термоусадкою. Можна ще відсолювати, незавадить. На фото
Жовтий провід (у мене на фото червоний провід з жовтоютермоусадкою) від роз'єму «Rear Cam-in» підключаємо до другоговідрізаного червоного проводу, обтискаємо термоусадкою і можнавіділювати. На фото.
Чорний провід від роз'єму «Rear Cam-in» підключаємо до другоговідрізаного білого дроту, обтискаємо термоусадкою і можнапрозолювати. На фото.
Виходить, що китайський блок поставили в розрив трьох проводівГУ і підключили живлення блоку. Місце, ізолюємо, типу як було.Подивіться, де закріпите китайський блок. Раджу його відсолюватидуже добре, тому що корпус металевий, щоб не гримів. З приводукнопки. Я собі зробив на сенсорному перемикачі з реле. Сенсорприклеїв у потаємному місці. Кнопку можна сказати викинув.
Удачі у підключенні.
"підключаємо роз'єм "Rear Cam-in" до китайського блоку. Підключаємороз'єм POWER до китайського блоку. Відкладаємо китайський блок добілого короба джгутів дротів, правіше, побачите. Від китайськогоблоку простягаємо синій провід роз'єму «POWER» до місцяпідключення, тягнемо до відрізаного другого кінця зеленого дроту, скручуємо їх і обтискаємо термоусадкою. Можна ще відсолювати, незавадить. На фото
Жовтий провід (у мене на фото червоний провід з жовтоютермоусадкою) від роз'єму «Rear Cam-in» підключаємо до другоговідрізаного червоного проводу, обтискаємо термоусадкою і можнавіділювати. На фото.
Чорний провід від роз'єму «Rear Cam-in» підключаємо до другоговідрізаного білого дроту, обтискаємо термоусадкою і можнапрозолювати. На фото.
Виходить, що китайський блок поставили в розрив трьох проводівГУ і підключили живлення блоку. Місце, ізолюємо, типу як було.Подивіться, де закріпите китайський блок. Раджу його відсолюватидуже добре, тому що корпус металевий, щоб не гримів. З приводукнопки. Я собі зробив на сенсорному перемикачі з реле. Сенсорприклеїв у потаємному місці. Кнопку можна сказати викинув.
Удачі у підключенні.
"підключаємо роз'єм "Rear Cam-in" до китайського блоку. Підключаємороз'єм POWER до китайського блоку. Відкладаємо китайський блок добілого короба джгутів дротів, правіше, побачите. Від китайськогоблоку простягаємо синій провід роз'єму «POWER» до місцяпідключення, тягнемо до відрізаного другого кінця зеленого дроту, скручуємо їх і обтискаємо термоусадкою. Можна ще відсолювати, незавадить. На фото
Жовтий провід (у мене на фото червоний провід з жовтоютермоусадкою) від роз'єму «Rear Cam-in» підключаємо до другоговідрізаного червоного проводу, обтискаємо термоусадкою і можнавіділювати. На фото.
Чорний провід від роз'єму «Rear Cam-in» підключаємо до другоговідрізаного білого дроту, обтискаємо термоусадкою і можнапрозолювати. На фото.
Виходить, що китайський блок поставили в розрив трьох проводівГУ і підключили живлення блоку. Місце, ізолюємо, типу як було.Подивіться, де закріпите китайський блок. Раджу його відсолюватидуже добре, тому що корпус металевий, щоб не гримів. З приводукнопки. Я собі зробив на сенсорному перемикачі з реле. Сенсорприклеїв у потаємному місці. Кнопку можна сказати викинув.
Удачі у підключенні.
