Всім добра! )

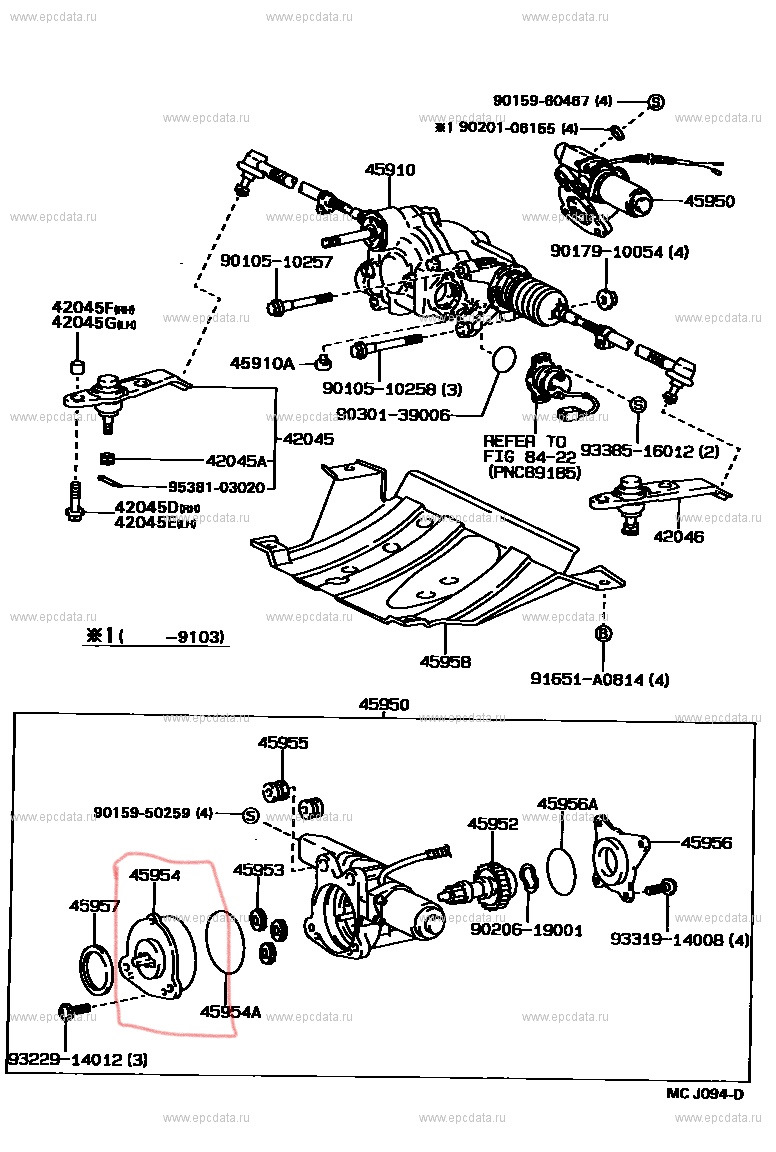

REAR STEERING ANGLE RATIO CONVERTER — ось він на схемі
Коди самодіагностики 4WS зчитуються за Тієї ж методикою, що і кодинесправностей двигуна, за кількістю спалахів індикатора "4WS" призамкнутих висновках "TC"-"E1" роз'єму DLC1 під капотом і включеномузапалюванні.
> Код Система
— —
11 Електронний блок управління 4WS
12 Несправність головного електродвигуна заднього кермовогомеханізму
13 Несправність приводу управління рульовим механізмом
21 Коротке замикання в системі головного електродвигуна
22 Розрив ланцюга в системі головного електродвигуна
23 Блокування головного електродвигуна
24 Несправність у роботі головного електродвигуна
31 Розрив у системі електродвигуна заднього ходу
32 Несправність у роботі електродвигуна заднього ходу
41 Несправність датчика частоти обертання лівого передньогоколеса
42 Несправність датчика системи 4WS
43 Невірна робота датчика системи 4WS

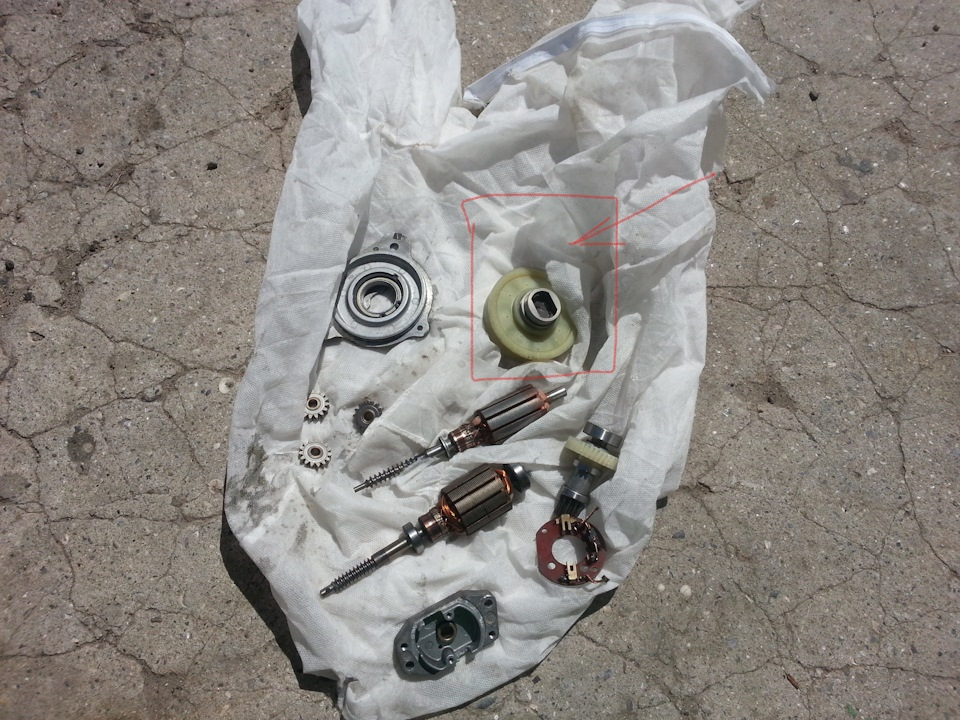

сама ламуча частина системи (принаймні у мене)
Коментарі5
Була у мене років десять тому Toyota Vista SV33 з 4WS. Як опція, класна річ. Якось 24 помилку показала, при цьому загорівся індикатор несправності 4WS. Усунули розбиранням-чисткою.
4ws прямий як баба. Голову трахкає, але без неї вже не те)
ги-ги-ги, смішно звичайно ... та не так)))) ... механізму 30 років - чого від нього хотіти ))) ... раз на 30 років - можна і помудихати трохи ... ділов то - копійки ) ... і таки так - без нього вже не те ))
Мене ось зараз зацікавило питання. У 4WS свій мозок як ми зрозуміли, на діагностику сигнал береться з ЕБУ двигуна. Так ось на 4WS ЕБУ мотора різні або однакові. Щось прям спантеличив я цим питанням)
у багажнику стоять окремо два блоки на 4ws … тому блоки однакові на двс
