Підключення камери заднього виду Falcon SC78HCCD
роз'єм EF11
Початок цього процесу описано в цьому записі, тоді я вже простовчасно не встигав все зробити до кінця, так як потрібно було ще всепоставити на місце, і тоді я ще не знав як підключити сам приймач всалоні, не зміг знайти 12в, які з'являються тільки з включеннямзадньої передачі ... Поспілкувавшись з Valeron78 ​​іRuss350z Які накидали мені схем і зразковерозташування роз'єму в салоні де і з'являються ті самі заповітні12в при включенні заднього ходу…
Коли я вже знав приблизно що до чогось то вже не так уже і складно, головне не поспішати, як кажуть ламати не коштувати…
Взявши з собою все, що мені потрібно з інструментів, пішов язастосовувати теоретичні знання на практиці, я приблизно вжерозумів де цей роз'єм і як до нього дістатися, оскільки сам тягнувсобі плюс на підсилювач і підключав собі магнітофон.

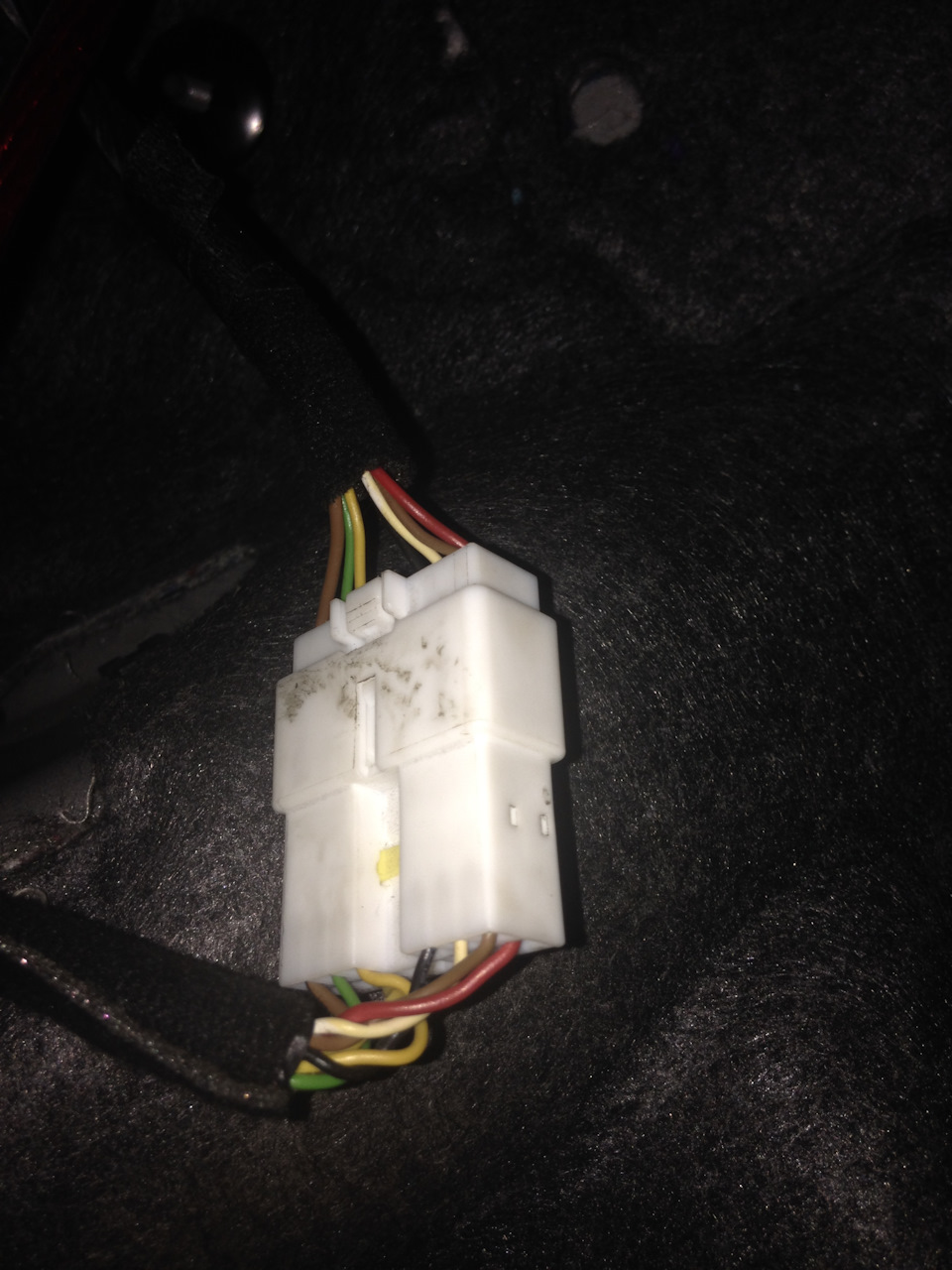

Роз'єм знаходитися під обшивкою зліва від лівої ноги водія, щобдістатися до нього потрібно зняти накладку на поріг і знятипластиковий трикутник, потім зняти трохи обшивки салону ( вона тамтримається на липучках), і ось ми бачимо довгоочікуваний роз'єм(
EF11-розташування
EF11-розташування

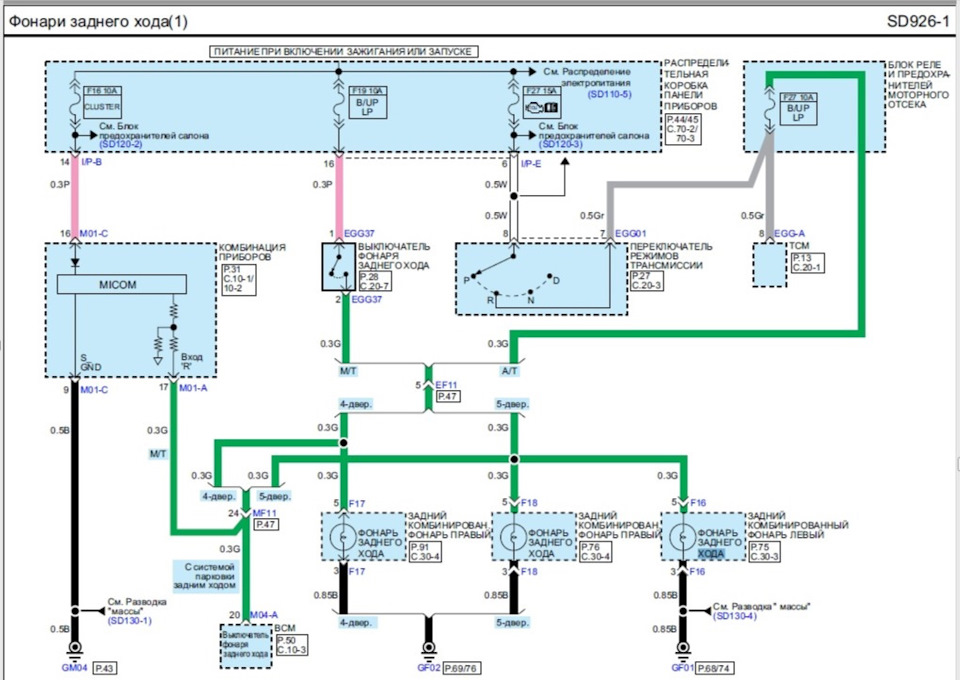

EF11-розташування-схема

можна побачити на фото).

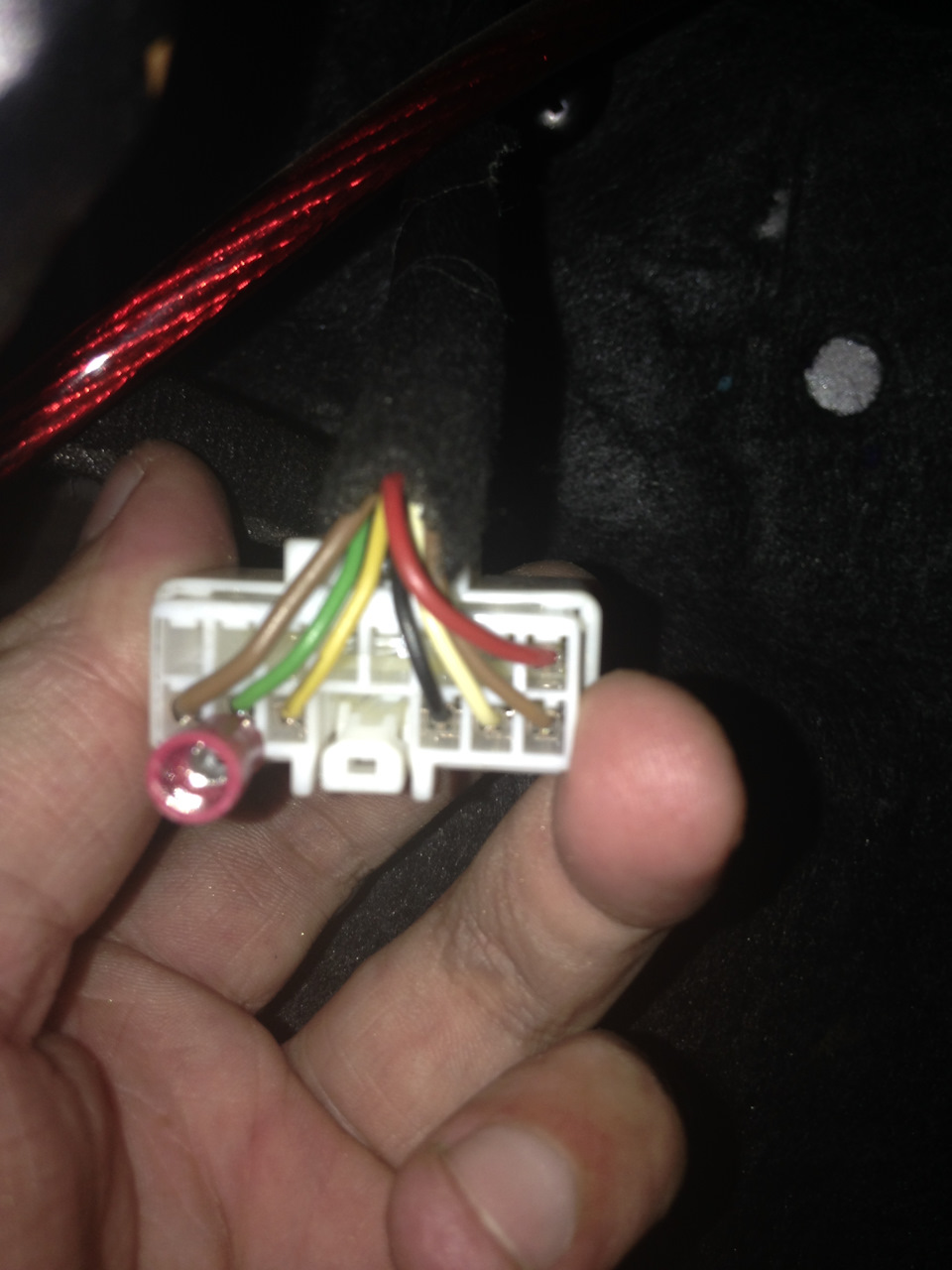

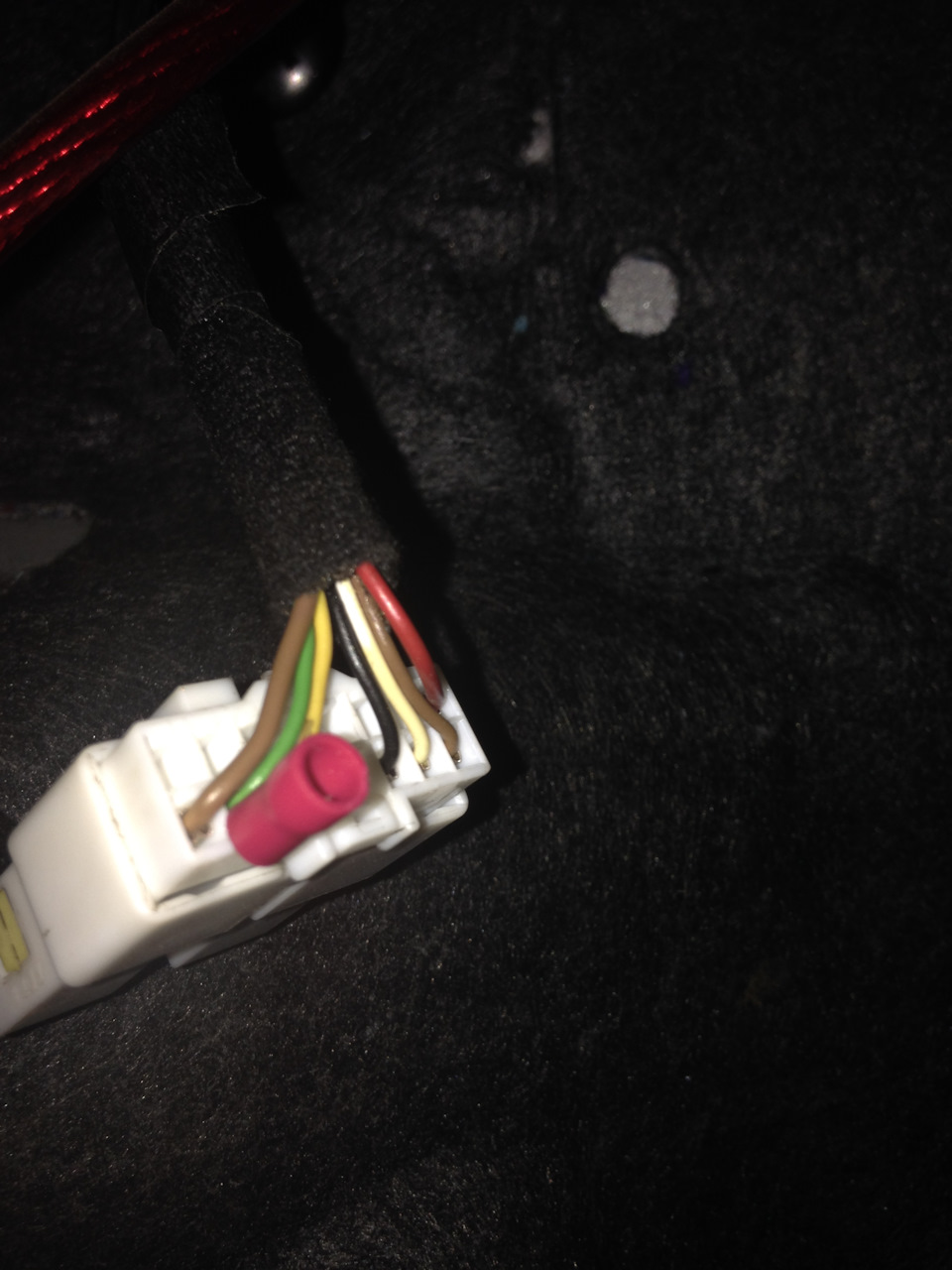

Роз'єм знайдено тепер питання як до нього підключиться, дротирізати не хотілося, взяв роз'єм і підпилив його до потрібногорозміру надфілем, сидить щільно.

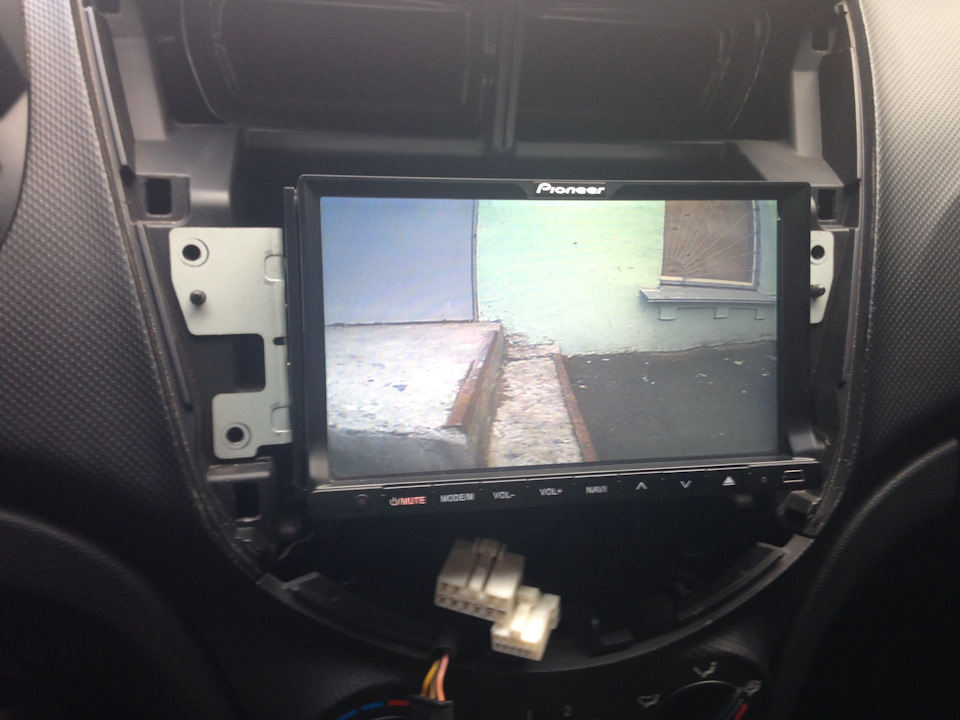

Далі веся процедура вже пішла швидше, так як залишилося тільки всепротягнути під обшивкою і підключити до самого ГУ. Самийтоповий.
Багато напевно подумають навіщо так треба було морочитися, кинув бипровід і все… відповім що кожен з нас робить багато не застандартом, і з усього цього можна отримати для себе потрібнуінформацію…
Ще хотів запитати в джгутах проводів по повз тюльпанів призначенняяких мені зрозуміло, залишилися ще ось такі незадіяні дроти три злівої фішки і два з правої (реверс вже підключений). .
