Доброго вечора всім, у попередньому посту я питав хто, що думає зцього приводу. Сьогодні після роботи вирішив все-таки розібративерх панелі, зняти щиток і дивитися що куди. Після огляду і дзвінкищо так як дізнався, що при включенні запалювання і заведеному автона лампочку приходить плюс, тому що вона запитана разом зпокажчиком температури, підсумок такий просто плюс ми не підключимодо лампочки, бо вона буде працювати тільки коли буде вимкненезапалювання. Ставити 4-х контактне реле, з його допомогою миперетворимо плюс від вентилятора на мінус який потрібен для роботилампи.Ну а тепер трохи фото з описом
Як має бути, мій косяк видно на щитку в правому верхньомувугіллі.)

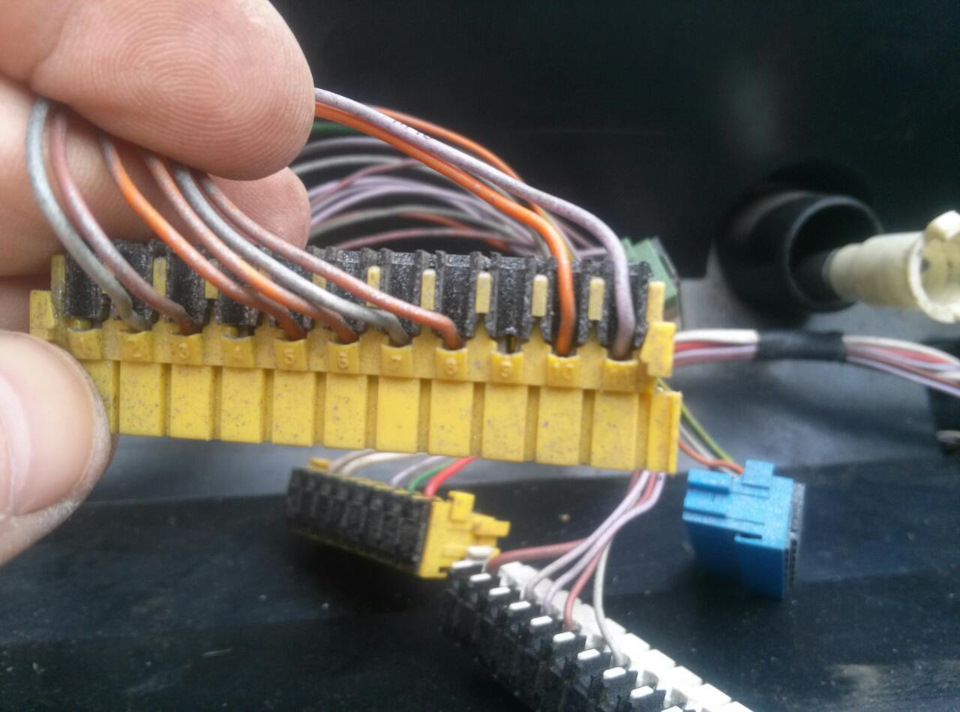

Перша фішка з лівого нам потрібен 9 контакт він порожній у менебув.

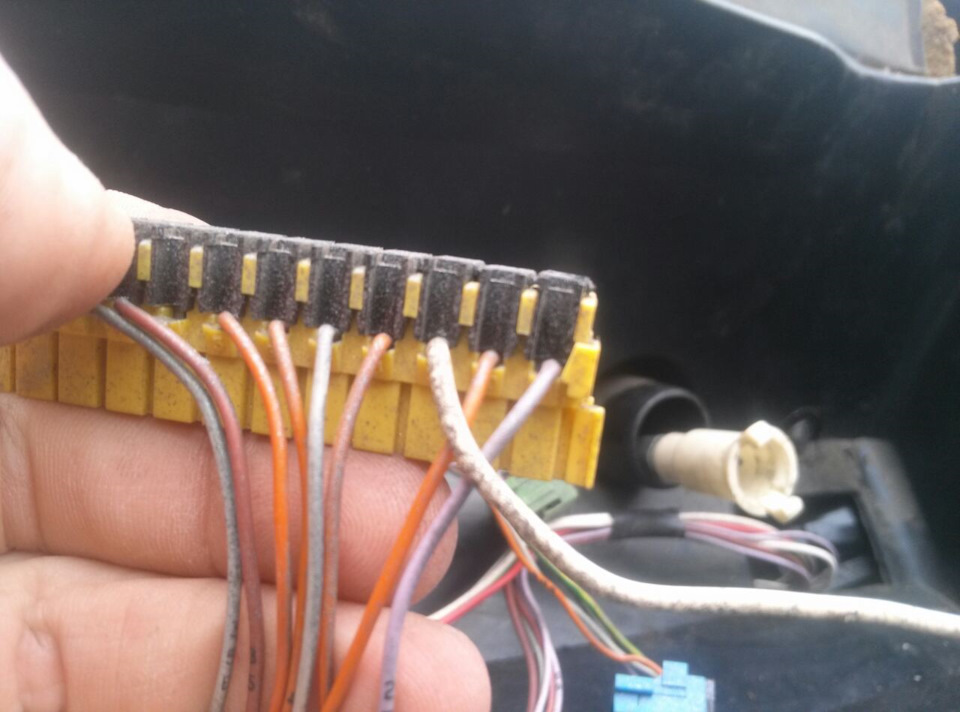

Великий плюс що фішки у наших авто розбірні, є можливість неколгоспити з ізолентою., але колодка під реле та обтискання мамоквсе виправить.

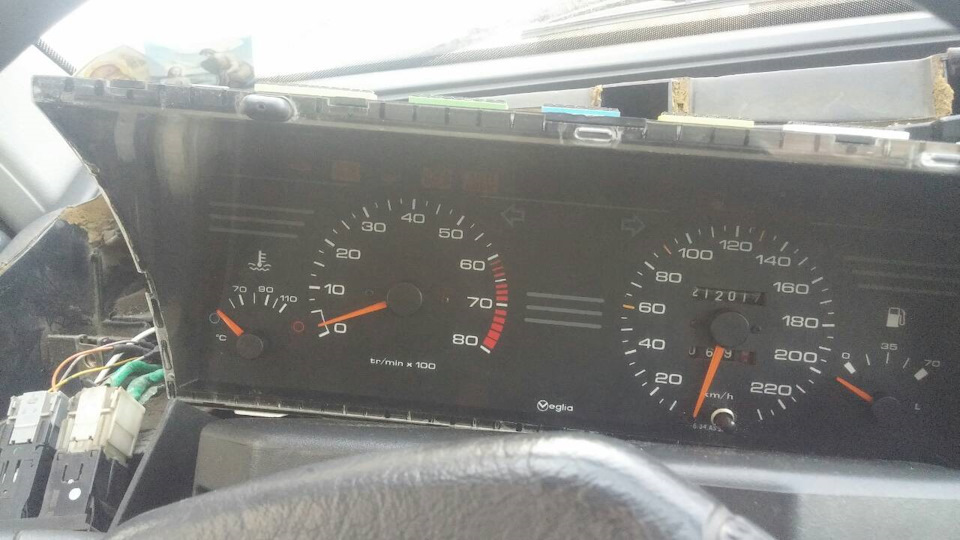

Сам щиток, без включення запалювання
Включено запалення.

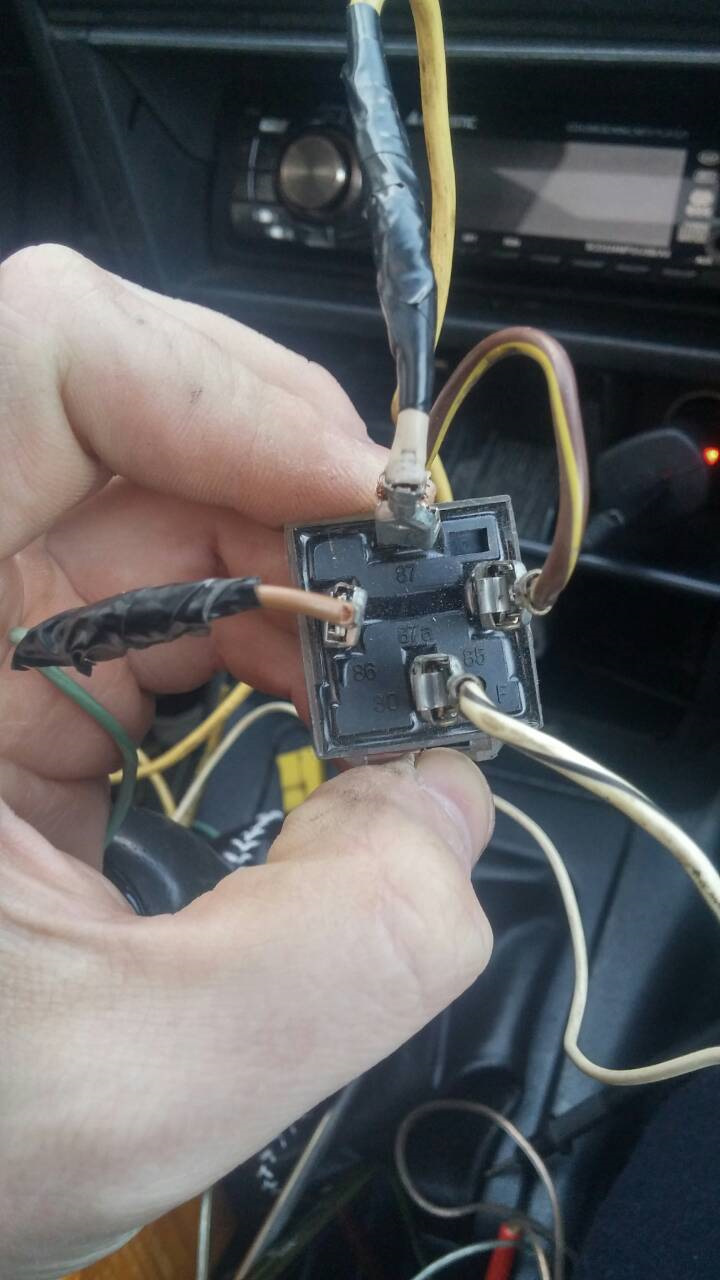

Подали плюс на 86 дріт…нібито ввімкнувся вентилятор охолодження
Фото ближче…
Авто заведено, і нібито ввімкнувся вентилятор)-)

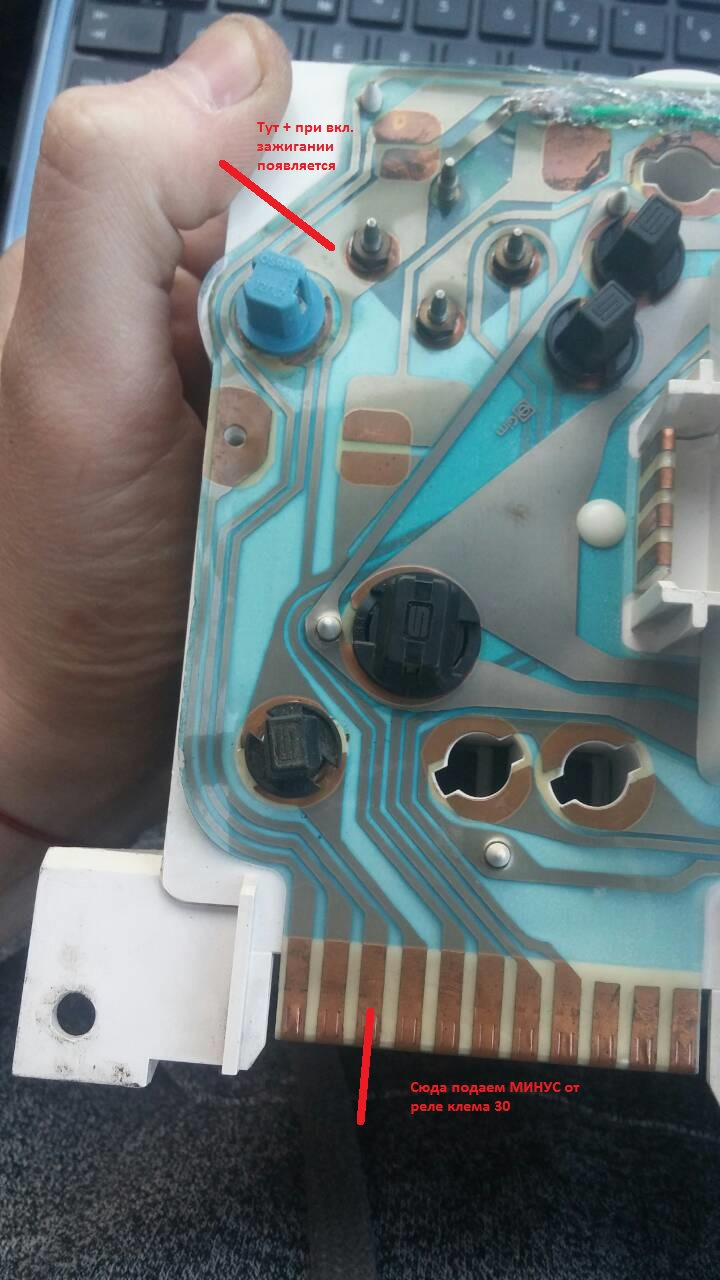

Сама схема що куди підключати
Ось якось так все вийшло, лампочка працює тільки від запалення, дякую за ваші поради, завжди приємно їх почути)<
PS Реле потрібно тільки тоді, коли у вас проводка телевізора під1 вентилятор, якщо у вас їх 2 тоді просто провід протягнути івсе.






Коментарі20
Як від'єднати трос спідометра від приладки? Боюся смикати щоб нічого не зламати. Там застібка чи як?
Там засувки, і я легенько підгортаю викруткою щоб клацнути
Хороша реалізація .Молодчина;)
намагаюся)
МуЩина!) Пиж на хід встане-теж зроблю собі)) ну це я вже говорив)
Добре)))
Можна було знайти таку, що сидить на мінусі і подати плюс від вентилятора.Контролька на 21вт на плюс і вільним проводом чіпляти на всі вільні клемми. Попередньо вставити всі лампочки. Є бажання індикатор газ/бенз, робота ЕПХХ, індикацію туманок в при...
я думаю так краще ніж на іншу лампочку, а на туманки навіщо? кнопка йде з резистором, який робить її яскравіше коли вони включені
На смак і колір ... Але синя не те. Як мені з цих краще.
Фломастери різні))
Щиток рестайл
на жаль, на рестайлінг треба шукати окремо порожнє місце і робити інакше
Корисна штука, шкода в рейстайлі немає такої лампочки
Це вірно щось упустили в ресті таку дрібницю
Є купа вільних лампочок. Було б бажання…
На дорестайлі вона ніби там і повинна бити;)
Я чекав би прогріву поки вона світиться.
А вона повинна світитися на заведеному двигуні? До якої температури?
Читав, що був задум для карба з автопідсмоктуванням, світить поки не відкриє заслінку. Але не реалізували, а проект приладки залишили. Дуже давно було.
Мені сподобалося. Молодця!
