Правильна розпинка для прибирання з тахометром!

Чи не забув! Ось як правильно, на рідній тунцевій проводці!
Найголовніше що в кінцевому підсумку у вас повинен залишитисятільки один зайвий провід -червоний (постійний) + відгодинника! )

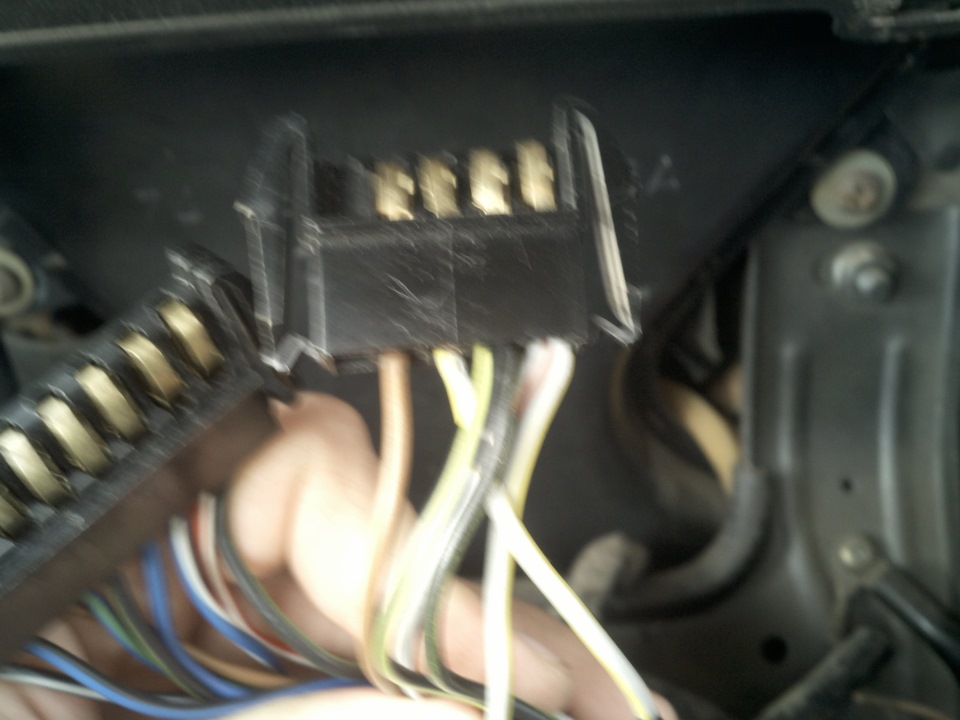

Прибирання з годинником, маленький роз'єм:
— червоний+білий (бензин)
— Чорний+жовтий (маса? )
— Сірий+жовтий та сірий+червоний
— коричневий (масса)
— Чорний+синій (температура)

Прибирання з тахометром, маленький роз'єм:
— плюс на лампи, Сірий+жовтий (сірий+червоний)
— + тахо (беремо з великого роз'єму подвійний чорно-жовтийдріт)
— сигнал тахо (зелений (чорний+зелений)
— мінус на лампи, (коричневий)
> — порожній

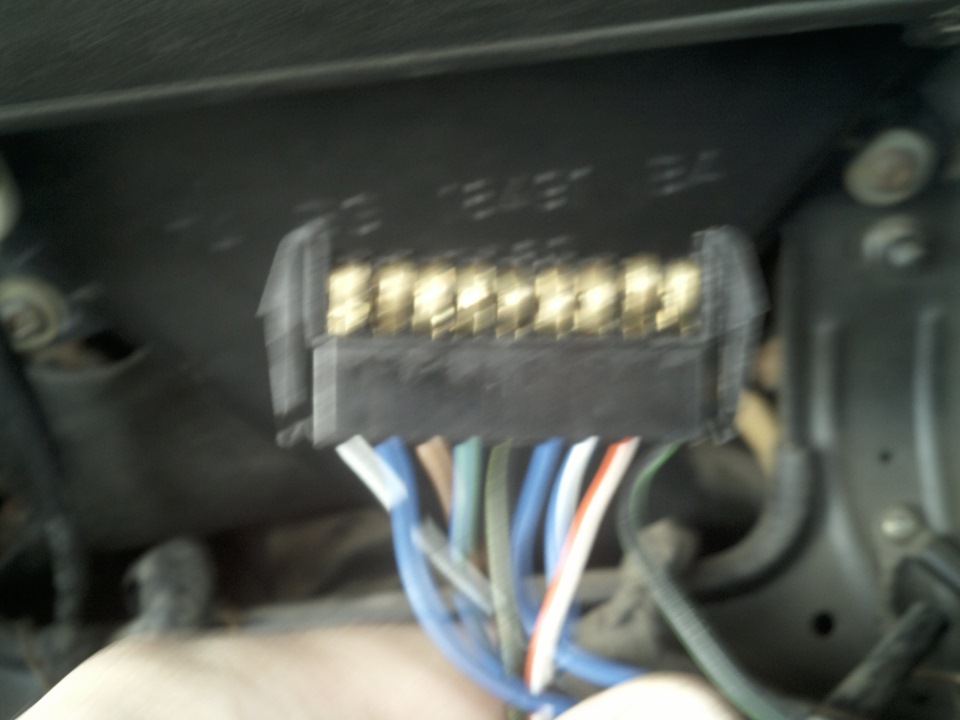

Прибирання з годинником, великий роз'єм:
— Сірий+жовтий (+світло)
— червоний (+годинник)
— чорний+зелений (поворотник)
— синій+білий (далеке світло)
— синій (аКБ)
< br> — Чорний+жовтий (- Маса? )
— синій+зелений (давл. Олії)
— чорний+білий (поворотник)
— коричневий (- Маса)
Приладка з тахометром, великий роз'єм:
— поворотник (чорний+зелений)
— температура (червоний+білий)
— Далеке світло (синій+білий)
<
— АКБ (синій)
— Маса (чорний+жовтий)
— давл. Олії (синій+зелений)
— маса (коричневий)
— бензин (чорний+синій)
— поворотник (чорний+білий)
