Діодне LED підсвічування приладової панелі Славута 1103

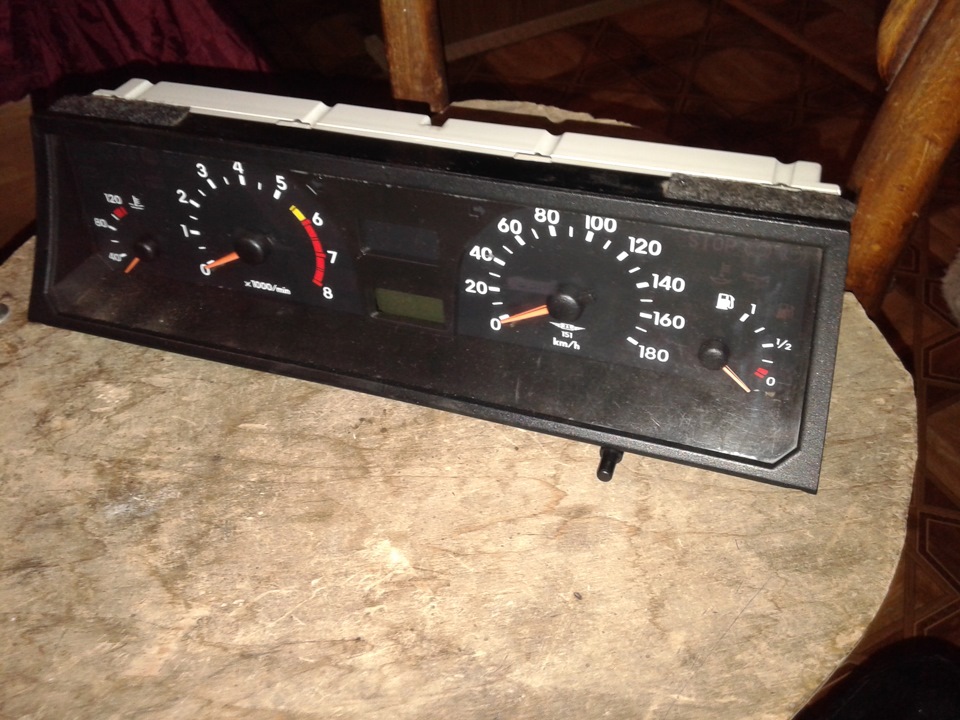

Стокова

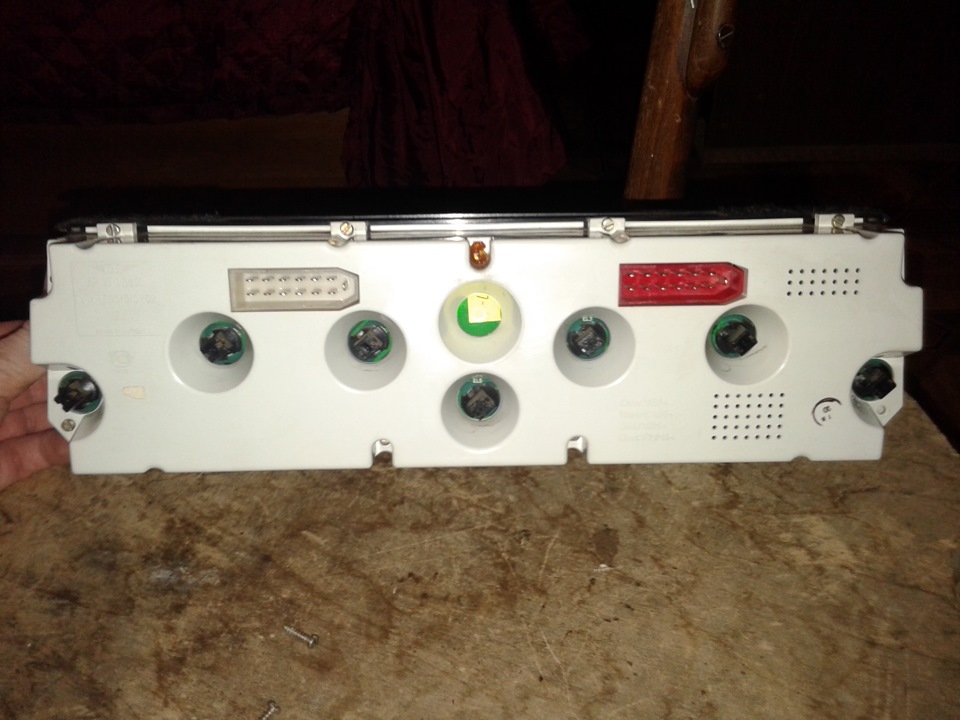

Загалом що сказати ... Рідне підсвічування пригнічувало., Аостанній тиждень взагалі права сторона перестала світитися..Загалом психанул, дочекався п'ятниці і поліз робити. Зняти приладкуне складно, відкрутити два гвинти знизу і від'єднати два роз'єми.приборку. Далі нас буде цікавити роз'єм що з правого боку, червоного кольору "X2", так він підписаний на платі. Виглядззаду.
По болтах зрозумів все відразу, потім знайшов схему того, що декріпиться, невелика затримка була спереду, не міг зрозуміти якроз'єднати внутрішні частини після зняття стрілок, а як виявилося, знайшов потім сам, там прозорий акриловий лист має який -то цікавийклей, на який наклеєний лист з малюнком панелі приладів, який впринципі з плавним зусиллям легко знімається, а під ним болти, відрутив які, можна зняти акриловий шар.
ДУЖЕ ВАЖЛИВО! < /b> Перед зняттям стрілок я помітив олівцемположення покажчика палива та температури. Ставимо їх назад у томуположенні при вимкненому живленні. А при встановленні стрілоктахометра і спідометра подаємо харчування на панель, виставляємострілки на нулі шкал при поданому живленні. Потім вимикаємо, івстановлюємо обмежувачі цих стрілок (чорні штирі які), піднявши прицьому стрілки щоб лягли на них, так як при подачі живлення кроковідвигуни виходять на якийсь там свій нуль, і стрілки можуть втекти, утворюючи похибку показань.

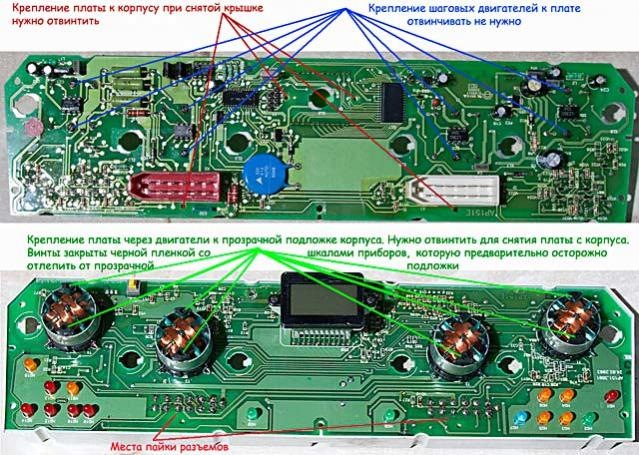

Схема по кріпленням для розбирання.

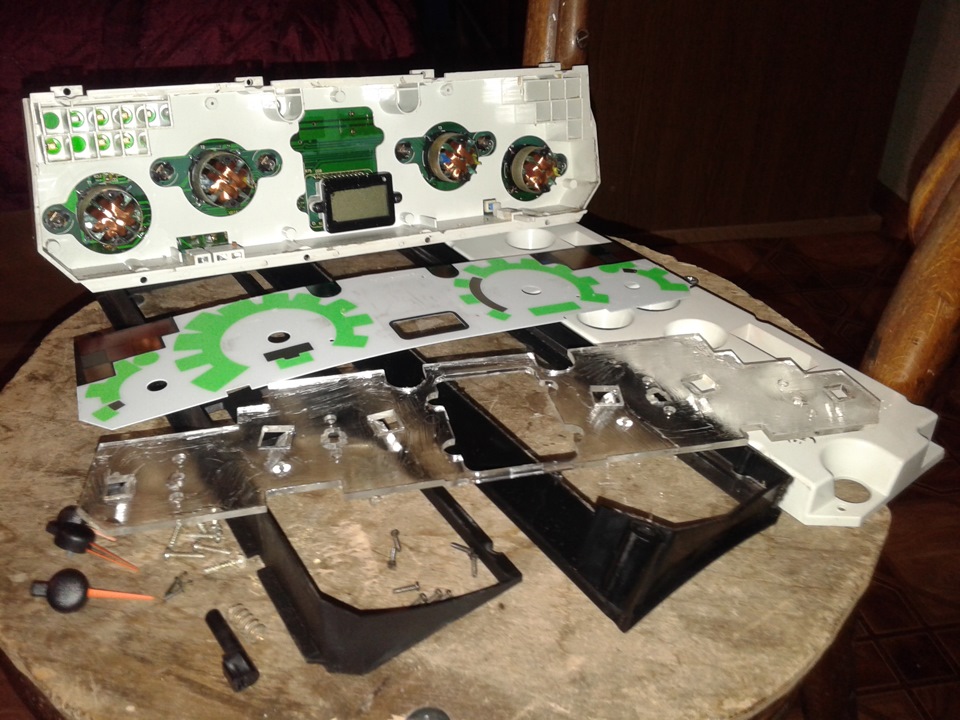

Ось так все виглядає в розібраному стані.
Розібрав.
Прикинув зразкове розташування підсвічування, нарізавши діоднустрічку на частині, яка йде на металевій основі.
Розклав так як планую зробити. Думав як підключити стабілізатор, виводити дроти, заводити дроти під торпеду, а потім мені прийшладумка, - "а навіщо? адже можна прямо там все запитати". Справа втому, що там де вкручуються лампочки, там є контакти, один мінус, аінший плюс, через них і знайшов на які піни приходить мінус і плюс.Лампи трохи заважали б при проклеюванні діодів, вирішив їхвитягнути, але цоколі залишити, щоб не летів пил усерединуприладки. Дуже туго витягається. Проводи провів. Через цоколь, вийнявши контактні пластини, бо думав спочатку припаятись, але домідних пластин паятися не хотіло, та й плавився сам цоколь.Стабілізатор власного виробництва, кому треба – звертайтесь!
Стабілізатор по напрузі
Припаявся.
Припаяв діоди.
Приклеїв діоди на супер двосторонній скотч
Вивів ззаду стабілізатор.
3

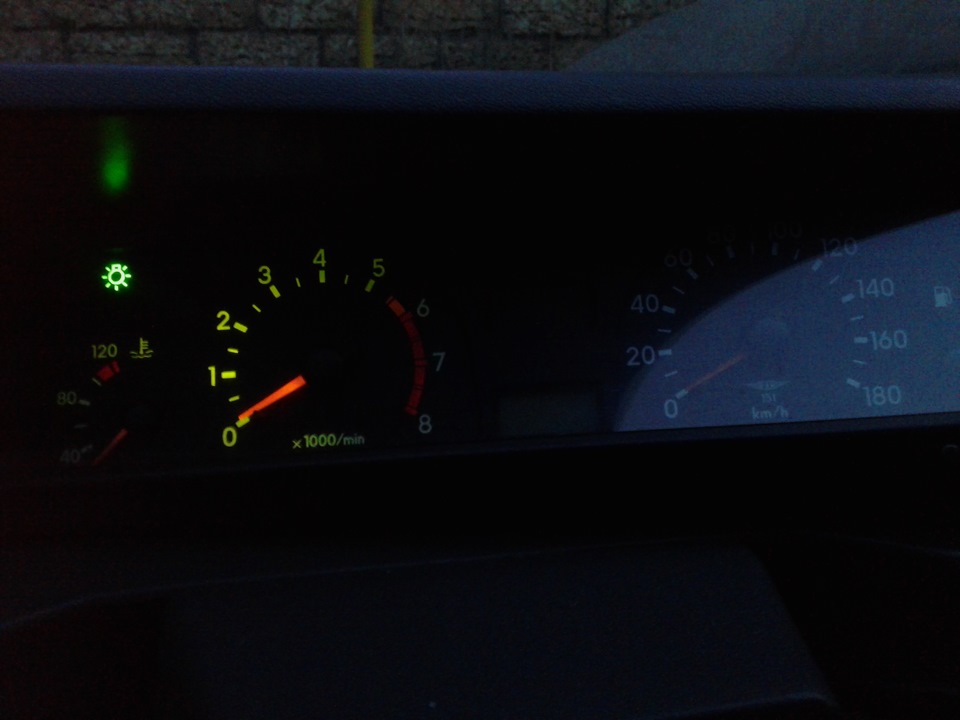

Результат чудовий, Наживо ще краще виглядає!
Дуже задоволений Загалом!
