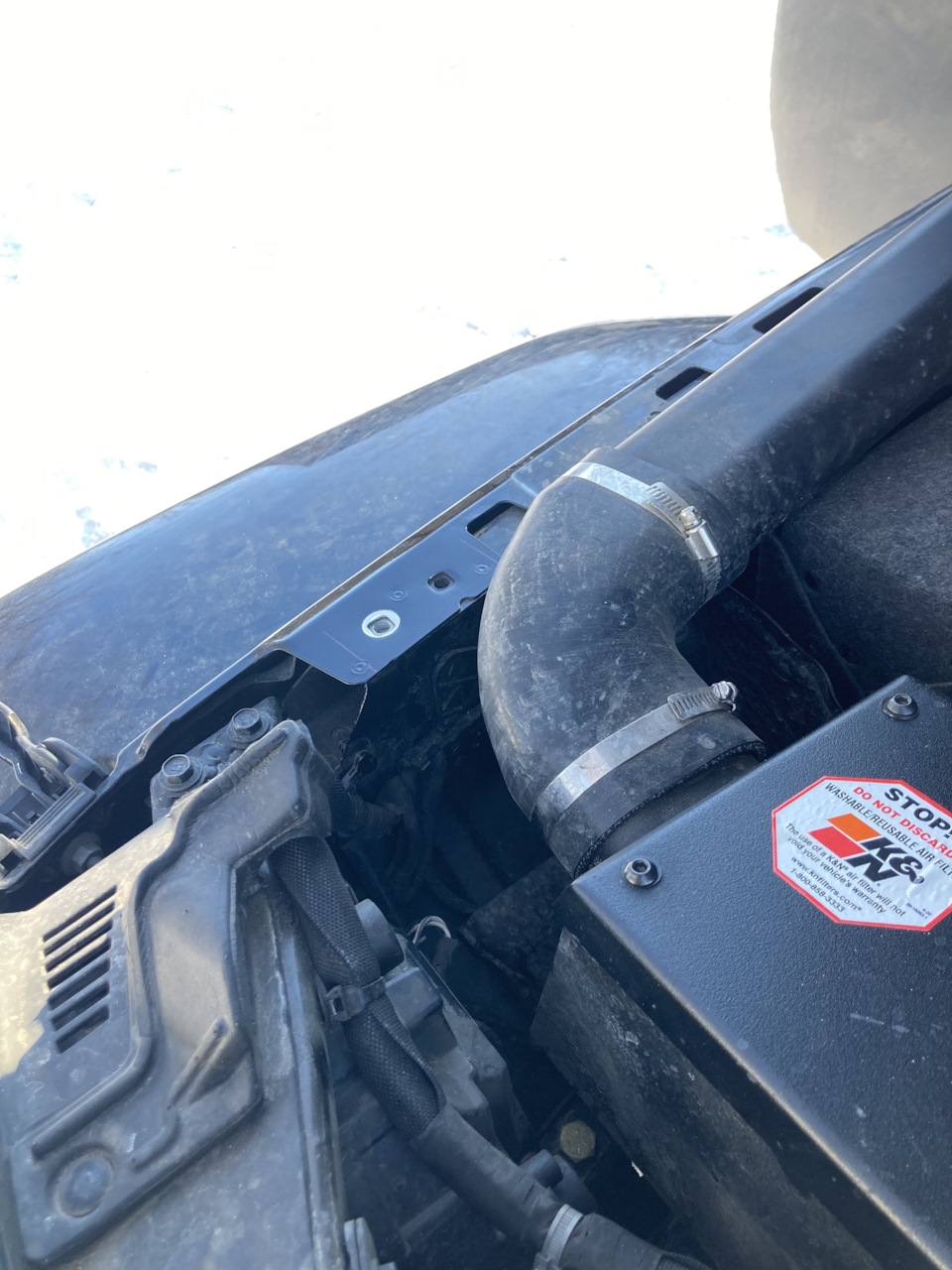

Перебравши всілякі місця в щільному підкапотному просторі ренгу, побачив, що найвдаліше місце для розміщення соленоїда дає менініша, що з'явилася в результаті демонтажу штатного коробаповітряного фільтра.

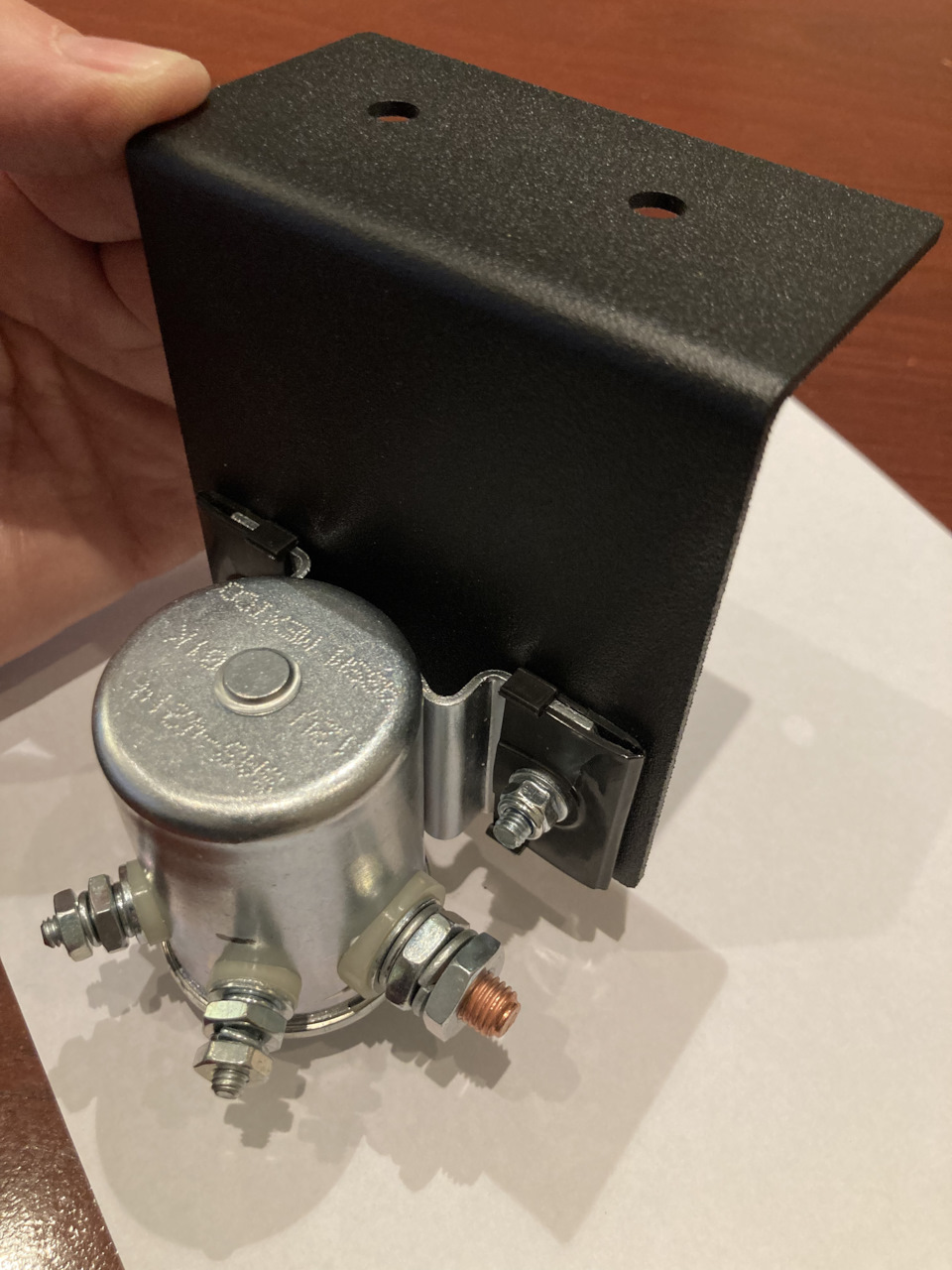

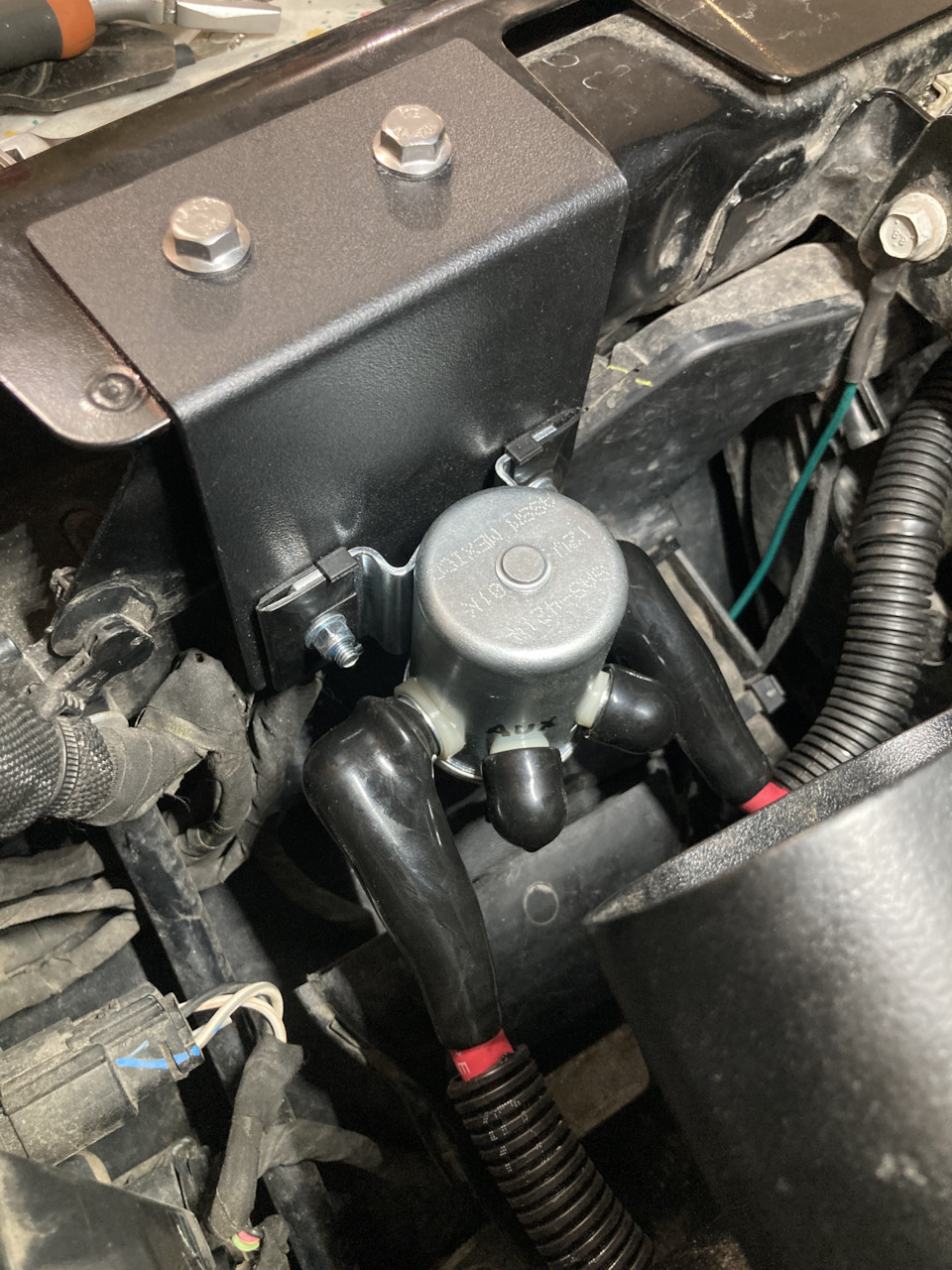

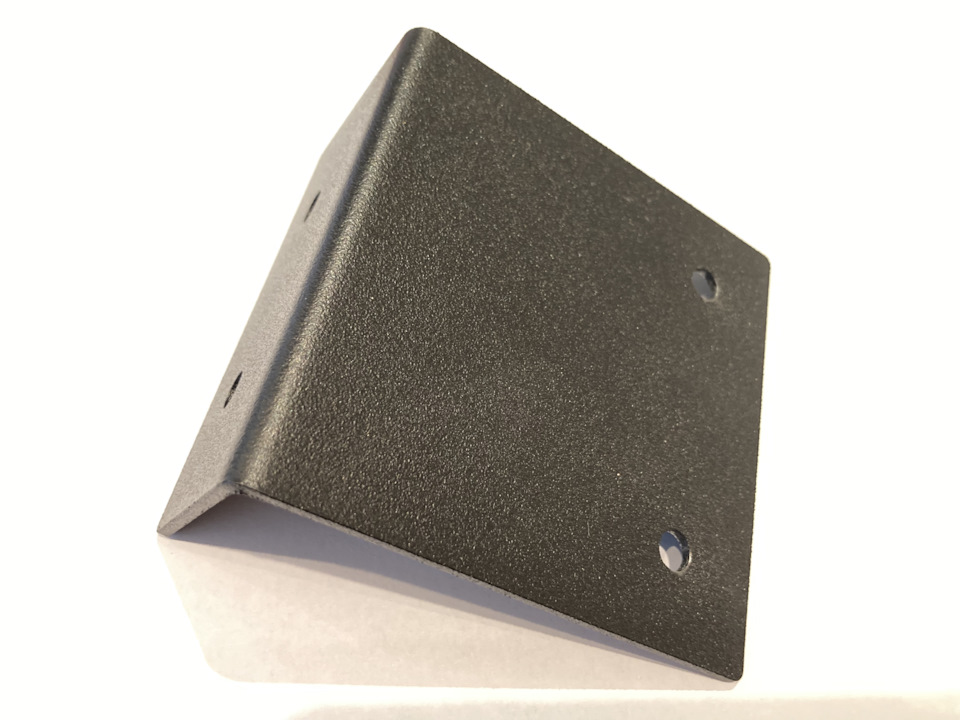

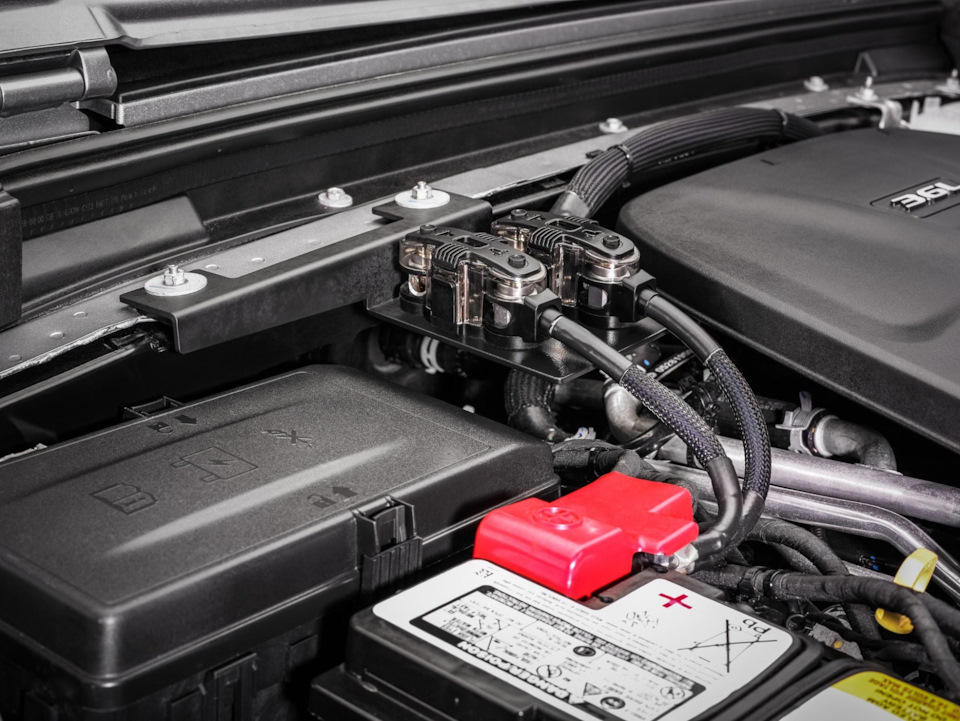

<Вдалим варіантом розміщення мені здався цей кронштейн, але тягнутисиловий провід лебідки через весь моторний відсік здалося ненайкращою ідеєю. З металу виготовлений такий кронштейн на якомурозміщений соленоїд Warn 62132. Призначення контактів знизу вгорупроти годинникової стрілки:
(+) провід до лебідки
керівний кабель до AUX1
(-) провід заземлення до кузова
(+) провід від акумулятора
Коментарі9
Чи вистачає довжини кабелю, що в комплекті з реле, від цього місця до плюсової клеми? На фото здається що кабель дуже короткий
Від цього місця вистачало, але впритул. Я обрізав зайвий шматок плюсового кабелю від лебідки і зробив із нього.
Доброго дня! Підкажіть, де придбали кронштейн кріплення?
Доброго, кронштейн сам виготовив
Гарне рішення! Я такий же розмістив на панелі за двигуном. Правда довелося повозитися два дні. Болтик на двигун впав. Цілий день шукав його.
Здається мені, такий соленоїд розрахований на імпульсний режим включення і при постійній запитці котушки, що управляє, буде сильно грітися. Поглянути б на його технічні характеристики, що там китайці про тривалість роботи і споживаний струм пишуть, п...
Ні, в комплекті до соленоїда йде звичайна механічна кнопка, тому він працює тільки при постійній запитці
Той самий комплект
Поки ви тут сумніваєтеся, підозріло знайомий Ренглер потрапив на вибори -)
