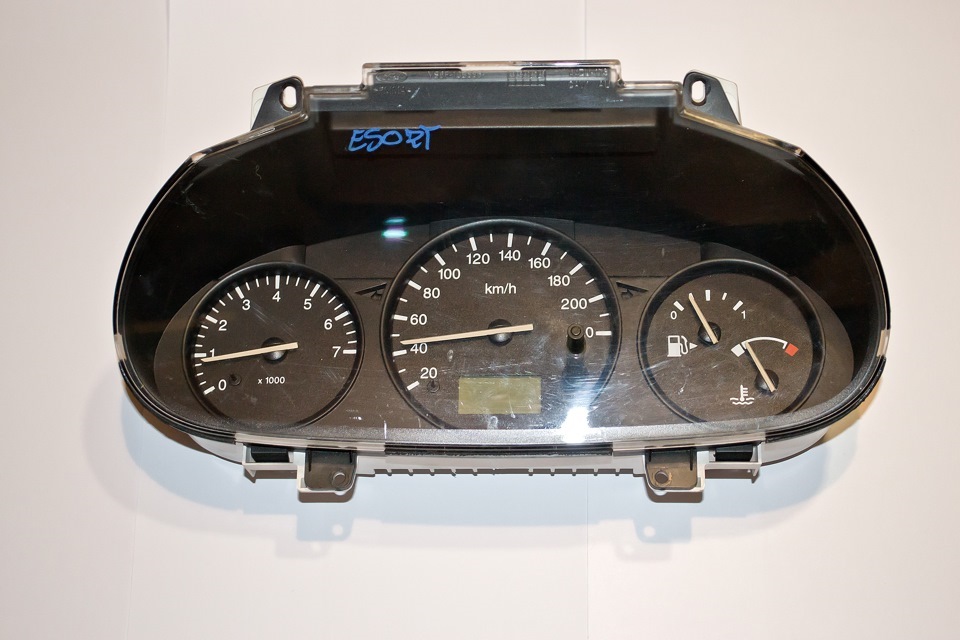

Загалом виявилася вона з турбодизеля, а у мене бензиновий. Все впринципі підходить крім тахометра, у дизеля він бере сигнал згенератора, у мене тахо-сигнал з мозку.
Буду замовляти з бензинової пуми, відповідно ця не потрібна.

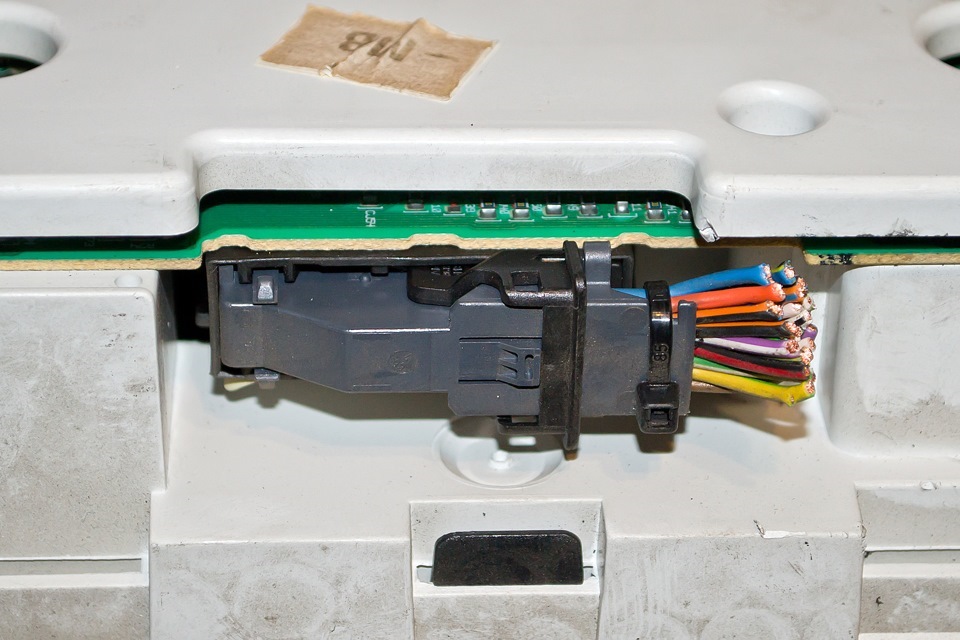

У комплект йде приладка і роз'єм з підпаяними проводами і ярозмітив де який провід.
Так само я замінив лампочку в підсвічуванні одометра на світлодіод— стало набагато краще.
Ціна 600грн.
Карта контактів на приладці так само перевірена досвідченимшляхом:
1 Постійні 12v (для одометра, що б не скидався) лічильник)
2 Запалювання 12v
3 не використовується
4 не використовується
5 не використовується
6 не використовується
7 лівий індикатор повороту (загоряється при +12В, у вільному станіне світиться)
8 підсвічування приладки (загоряється при +12В, у вільному стані несвітиться)
9 маса
10 генератор (загоряється при замиканні на масу, у вільному станіне світиться)
11 тиск масла (загоряється при замиканні на масу, у вільному станіне світиться) )
12 ручник (загоряється при замиканні на масу, у вільному стані несвітиться)
13 ABS (загоряється при замиканні на масу, у вільному стані несвітиться)
< 14 не використовується
15 не використовується
16 індикатор подушки безпеки (при замиканні на масу — тухне, увільному стані світиться)
17 маса
/>
18 сигнал з датчика швидкості
19 не використовується
20 не використовується
21 сигнал для тахометра
22 Запалювання 12v (з'єднати з pin 2)
23 маса
24 показиметр рівня палива
25 температура охолоджуючої рідини двигуна
26 маса
/>
27 маса
28 маса
29 індикатор правого повороту (загоряється при +12В, у вільномустані не світиться)
30 індикатор далекого світла
31 не використовується
32 індикатор свічки розжарення (загоряється при +12В, у вільномустані не світиться)
Коментарі20
А тахометр переставити зі старої приладки не виходить?
так тут весь прикол що тахометр йде разом із дисплеєм
Та ну, хіба він від дисплея не відкручується? Не може бути. У мене відкручується. Тільки стрілку зняти, відкрутити і переставити.
У турбодизелі з 1996 року тахометр бере сигнал із датчика колінвала який розташований за двигуном, а до 96 з генами!
а який тригер коленвала у дизеля, не в курсі? І чи є схема цієї машини?
Що маєш на увазі під тригером?
реперний диск коленвала
Це треба маховики порівняти у бенза з трактором.
вона під електронний спідометр? або вхід під трос є?
Немає там входу під трос.
а чи можна замінити спідометр від троса на електричний?
на КПП є датчик швидкості, він вкручується в КПП, а в нього трос. Так от сигнал із цього датчика береться.
під електронний спідометр
так датчик йде під трос. чи можна його зробити під електричний спідометр. і як з нього взяти сигнал ялинки там немає проводів?
Як це на датчику швидкості немає дротів?)
тому що тд(дизель) двигун. і датчик на коробці механічний
Датчиків швидкості механічних не буває) Може його не бути і трос безпосередньо в коробку, або він є і з трьома проводами.
трос просто вкручується в коробку. так ось питання чи можна туди вкрутити якусь нитку електричний датчик і брати з нього сигнал на таку приладку? ще раз нагадую двигун дизельний
ДС вкручується замість троса. А до тебе від Мондео стане датчик.
все спасиб. знайшов іформацію сам.)))
