Доброго часу доби. Натрапив на те, щоб підключити причіп потрібенперехідник. Довго на просторах інтернету шукав статті зрозпинування та перехідників з євро вилки на нашу 7-му пінову.
> Розетки та вилки, що встановлюються на фаркоп
Відразу скажемо, що розетки для фаркопів легких причепів (дозволенамаса до 750 кг) Якщо ви щось шукаєте про вантажні причепи, це не донас! Так ось, до конструкції фаркопа на автомобілі прикріплениймайданчик.Саме на цей майданчик і встановлюється захищений відзовнішніх впливів контактний роз'єм — розетка.Як правило цестандартні роз'єми.

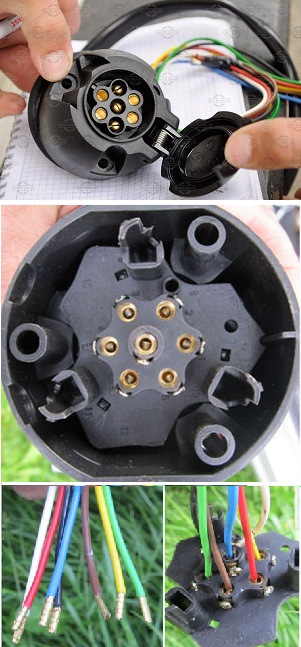

Зовнішній вигляд 7-ми контактної розетки встановлюваної набільшість вітчизняних причепів. Зовнішній вигляд розетки дляпідключення 13 контактного штекера (з додатковими контактами) Теперрозібравшись з видами штекерів, розглянемо питання про те, яківсе-таки контакти за що відповідають, тобто визначимося з цільовимизавданнями кожного з контактів для різних штекерів. br/>
Далі наведено схеми для висновків - контактів. Розглянуто якраз двавище обумовлені випадки, для 7 і 13 контактної розетки. З вказівкоюфункції кожного з контактів.

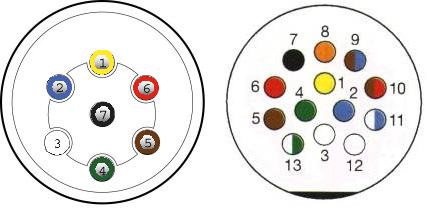

Висновки контактів 7 контактного штекера (ліворуч на малюнку) та 13контактної розетки (праворуч на малюнку). Зверніть увагу, що для 7контактної розетки і 13 контактного штекера, контакти відповідноповинні бути розташовані дзеркально, адже це частина у відповідь.Розшифровка відноситься як до 7, так і 13 контактногороз'єму-вилці.
1 Лівий поворот (жовтий)
2 Задній протитуманний ліхтар (синій)
3 Земля для контактів з 1 по 8 (білий) ). Тобто для 13 контактнихроз'ємів фаркопа, існує ще контакти заземлення, про це нижче
4 Правий поворот (зелений)
5 Ліва сторона габаритів та підсвічування номера (коричневий)
6 Стоп-сигнали (червоний)
7 Права сторона габаритів та підсвічування номера (чорний)
8 Задній хід (рожевий)
9 +12В з акумулятора (помаранчевий)
10 +12В при наявності запалення (сірий)
11 Земля для контакту 10 (біло-чорний)
12 Сигнальний провід (звичайно запасний) (біло-синій)
13 Земля для контакту 9
Можливі інші кольори проводів, вказані найбільш популярні.
Варто помітити якщо у вас вже стоїть 13 або 7 контактна розетка, апричіп обладнаний штекером, що не збігається за кількістюконтактів, то тут можна застосувати адаптер-перехідник, а непереробляти підключення штекера або розетки. Частина контактів дляпідключення на адаптері може бути відсутній, оскільки на 7контактному штекері, на 6 контактів менше, ніж на 13 контактномуроз'ємі.

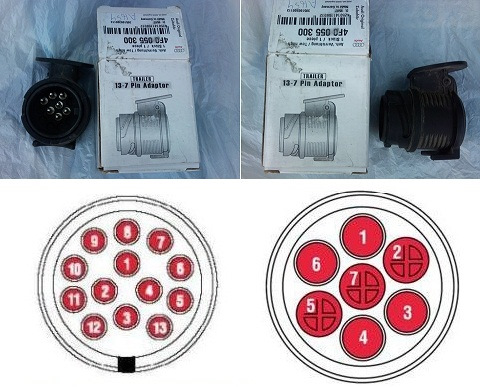

Адаптер для підключення проводки причепа до проводки автомобіля, уразі застосування різних стандартів. Тепер про підключенняелектричних проводів до проводки в машині. Дивимося.
Ось частина інформації що я знайшов. Електросхеми підключення меніне потрібні оскільки із заводу був фарком.
PS вартість перехідника варіюється від 100 до 300 грн.
Ось посилання на оригінал статті… решта інформації тут
autosecret.net/tuning/ele…ljuchenie-farkopa-pricepa
Сподіваюся комусь знадобиться.
Всім бобра






Коментарі3
Що то не зрозумів сенс статті ... Є перехідники з 7 на 13, і з 13 на 7. Якщо все в розетці на авто справно, то зовсім не треба туди залазити ... Просто перехідник і все. У мене, так вийшло що є і той і той)))
Я ось наприклад не знав про цього перехідника. і суть чисто інформативна
Там половина дроту відгнила. Нах мені цей перехідник і іржава розетка? Поставив 7 контактну розетку і вільний
