USB + вольтметр (додатково: емулятор CD чейнджера + за дрібницями)

Друзі, добрий день!

Всіх з Новим Роком!

<
Оскільки з'явився час, хочу поділитися досвідом деяких корисних длямене доробок у своїй матрьошці.Основне - установки стаціонарногоблоку з двома USB роз'ємами і вольтметром. (дозволяє слухати музикуз флешки або зовнішнього програвача), заміни салонного фільтра ізаміни ламп на LED лампочки на бардачок, прикурювач і попільничку.)Чому злегка - тому що цього в інтернеті багато, а ось першого я незнайшов.

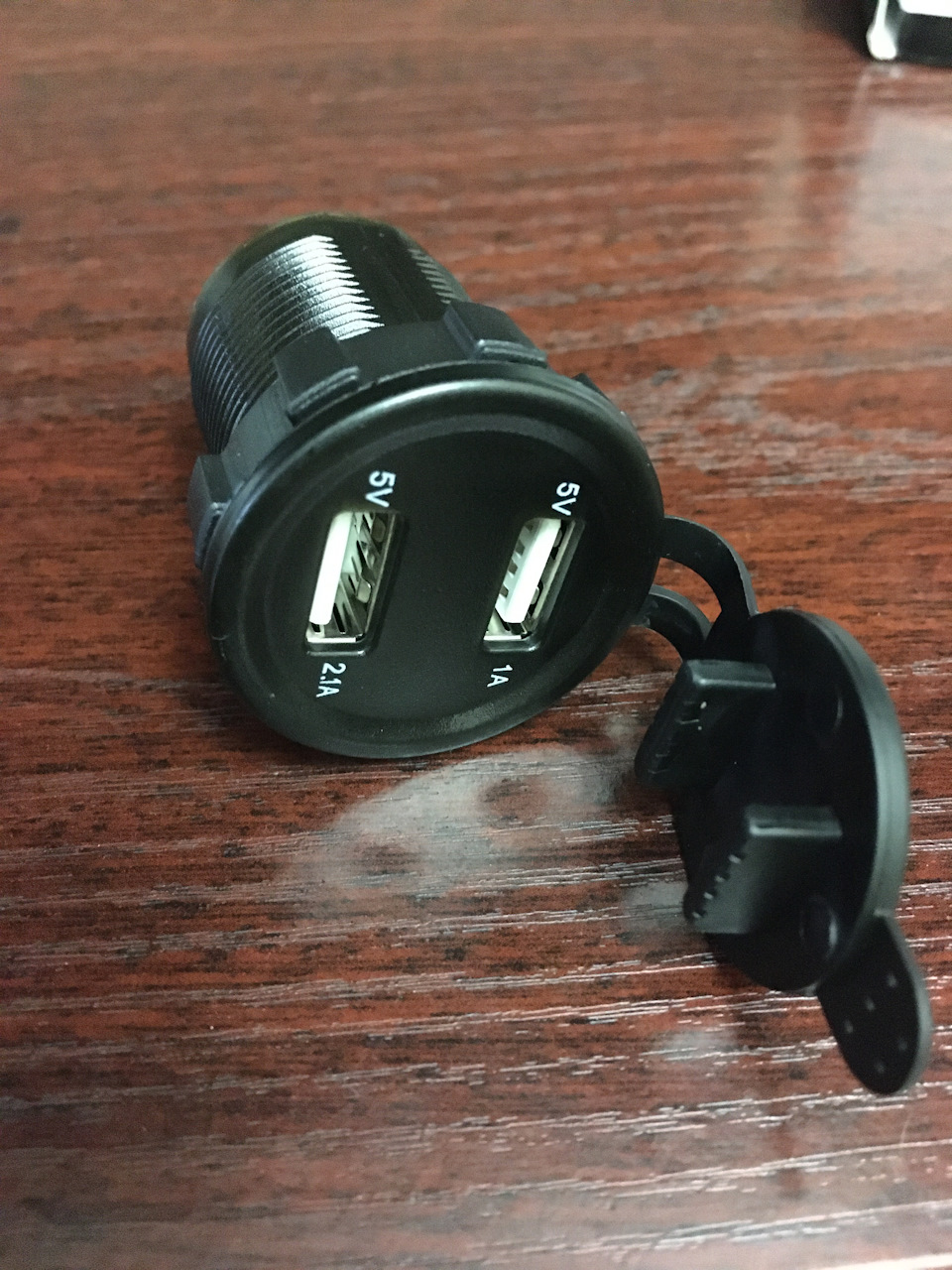

< /p align="justify"> Для цього дочекався з Aliexpress наступніштуки:

>
aliexpress.ru/item/322861…042311.0.0.274233ed7UTkuw
Посилання на них не для реклами, а для більш детального розумінняпродукту, кому цікаво.

Чому саме з Aliexpress — бо ціни на них там помітно нижчі, вибір —величезний, а оскільки це не речі першої необхідності, то можна йпочекати.

Підготовчі роботи описувати також не буду — інформації про них дужебагато тут і в ютубі. Дякую всім, хто не полінувався поділитися неюу вільному доступі. Йдеться про зняття панелі прикурювача, головного пристрою та бардачку (це досить просто, не лякайтеся).Ледве складніше заміна салонного фільтра - там необхідно повнезняття салонного блоку запобіжників (під бардачком) з декомутацієювсіх роз'ємів. Хоча і це виявилося не таким вже й страшним, яквиглядало спочатку:) Це все також можна легко знайти в інтернеті.>

ВАЖЛИВО! При всіх роботах з електронікою авто рекомендуєтьсявідключати живлення ( "скидати клему" з акумулятора). Особливо якщоВи не впевнені у своєму досвіді. Я, правда, тут цього не робив —саме з огляду на великий досвід, але всім наполегливо рекомендую, як професійний енергетик :) Звичайно, запобіжники повинніврятувати, якщо що, але "береженого Бог береже".

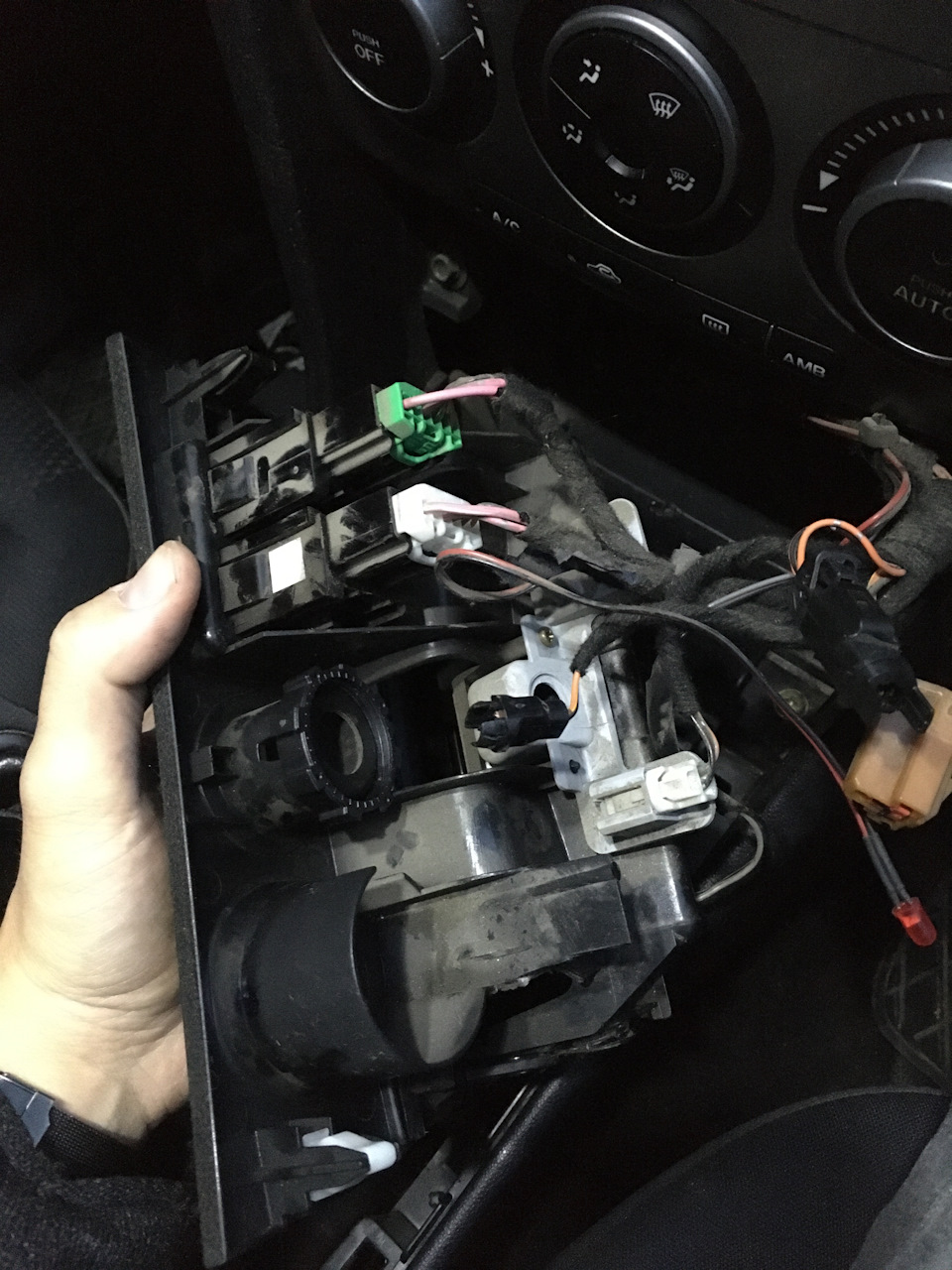

На фото штатний прикурювач я вже розібрав, тому що спочатку думавдля простоти встановити прилад замість нього. Звичайно, можнавчинити і так. Трохи заморочливо розуміється штатний прикурювач, але, знову-таки, за допомогою добрих людей з інтернету - це 5хвилин на місці, і готове. Правда, в цьому випадку також довелося бспилювати посадковий тунель прикурювача (а це назавжди) абозакріплювати пристрій якимось іншим способом, а не гайкою вкомплекті. Але, хоч ми з дружиною і не куримо, штатний прикурювач яхотів залишити. Як мінімум, як розетка:для можливості тимчасовогопідключення будь-яких необхідних пристроїв (насоса, адаптерів таін.). Тож вирішив піти іншим шляхом. І ні краплі не шкодую.

Панель у мене без задіяної центральної частини — там стоїть круглазаглушка з отвором посередині, з якого "соплів" висів світлодіодохоронної системи. Мене дратував з моменту покупки авто. Вибачте, забув зробити фото "до", я думаю, всі зрозуміли про що мова.Наскільки я знаю з інструкції - це місце для блокуванняпасажирської подушки безпеки в деяких модифікаціях матрьошки (яправ? ). Туди я і вирішив інсталювати куплену штуку. Для цьоговід'єднуємо всі штекери. Запам'ятати важливо лише кілька штекерівна кнопки підігріву сидінь - щоб їх не переплутати в результаті прискладанні. Решта — унікальні, не переплутаєте.
Панель я забрав додому. Було зручно працювати), заразом і все, щоможна, промив у воді з милом (щоб було чисто працювати). Теперосновний етап. Знімаємо центральну заглушку. Вона з м'якого тонкогопластику на липкій основі по колу. Або підчепити її за центральнийотвір або видавити чимось зі зворотного боку. Посадковий діаметрнового пристрою дорівнює 29 мм, саме такого діаметру отвір нампотрібний, але існуючий значно менше, до того ж, там також є свійпосадковий тунель злегка конусний, з товстого пластику, і йогомаксимальний зовнішній діаметр якраз 29 мм. Оскільки спочатку я незнав, що ця заглушка знімна, я почав різальним циркулем по металуакуратно вирізати коло потрібного діаметра з лицьового боку прямопо заглушці. Думаю, "шкрябатиму", поки не проріжу пластик панелі ітунель сам не відпаде. В результаті, прорізавши заглушку, язрозумів, що вона приклеєна, зняв її. Вийшло кільце, яке, згодом, до речі, виявилося не зайвим, але це зовсім не обов'язково.Вибачте, не думав, що будуть не зайвими фотки цих процесів, але, спробую словами. Отже, уважно оглянувши ситуацію, я зрозумів, щобуде простіше і краще просто розпиляти полотном від ножівки самтунель зсередини на 4 частини (дивіться акуратно, щоб не чіплятиінші елементи панелі). Пропили потрібно робити до кінця, навітьзлегка врізаючись в основу, щоб їх можна було "виламати". Оскількиу нас також вже є борозенка з лицьового боку, акуратно виламуємокожну з 4-х частин тунелю. Обережно! Краще до центру отвору, підрізавши канцелярським ножем або стамескою (ніж зручніше) деякіребра жорсткості (ви їх побачите). Тут важливо не пошкодити лицьовучастину, щоби не тріснула вся панель.
От "відламані частини тунелю:

тильний бік і сам отвір, пробуємо, щоб пристрій проходив і сідавнормально, також я зробив маленький акуратний отвір (на фото влівому верхньому кутку) для світлодіода від сигналізації.
Пам'ятаєте колечко, що вийшло, від заглушки?

Уважно приміривши пристрій, я дійшов висновку, що буде кращеколечко залишити:

Також на самому пристрої, обрізавши його гумову кришку, я залишивущільнювальне гумове колечко, знову ж таки для більш щільногоприлягання. Тепер можна все збирати. Зі зворотного боку пластиковоюгайкою, яка йде в комплекті.Гайці трохи заважатиме в кінці одне звертикальних ребер жорсткості — його потрібно буде акуратнопідрізати, тільки так, щоб не сильно порушити його функціонал.

< Ідемо назад в машину На даному етапі (або на будь-якомуіншому) так само можна буде замінити лампочки підсвічуванняприкурювача і попільнички - що я успішно і зробив, підібравши їх зісвоїх запасів. Туди підходять безцокольні лампи на 1 або 2 крокименше, ніж Т10. Колір краще ставити білий — і там і там уконструкції є кольорові червоні/помаранчеві фільтри. Оскільки вседосить щільно, я вирішив, що доцільніше буде взяти харчування зіштекера прикурювача. . У пристрої, що я замовляв минулого разу, щена Авео, у комплекті йшли штекери мами зі шматочками проводків. Тутїх не було, за що я зняв продавця зірку, хоча в описі вказано. Чине критично, в будь-якому магазині електротоварів вони є. Можна ібез них, але я так не люблю — не по фен шу та й контакт не надійнийбуде. Загалом, готуємо два проводки (краще червоний і чорний, щобне плутатися) завдовжки близько 15 см кожен і уважно дивимося наштекер прикурювача. Звідти дістається червоний пластиковийобмежувач:

І чимось тонким (голочкою, шилом) піддягаються та дістаютьсяконтакти:

Розігнувши чимось гострим зовнішні вушники, що утримують, (під моїмвеликим і вказівним пальцями) підкладаємо туди зачищені краї нашихдодаткових проводків (біля ізоляції) і затискаємо назад. 1-1, 5 см, що залишився, зачищеного дроту обкручуємо навколо ніжки кожногоконтакту трохи нижче. Тут важливо зробити акуратно, щоб, з одногобоку, було надійно, з другого — щоб контакти помістилися назад уштекері. І збираємо.

ВАЖЛИВО! Дотримуйтесь полярності. Ідеально – перевіритибудь-яким тестером. Як правило, червоний - "плюс", чорний - "мінус". На новому приладі полярність вказана біля контактів напластику. >

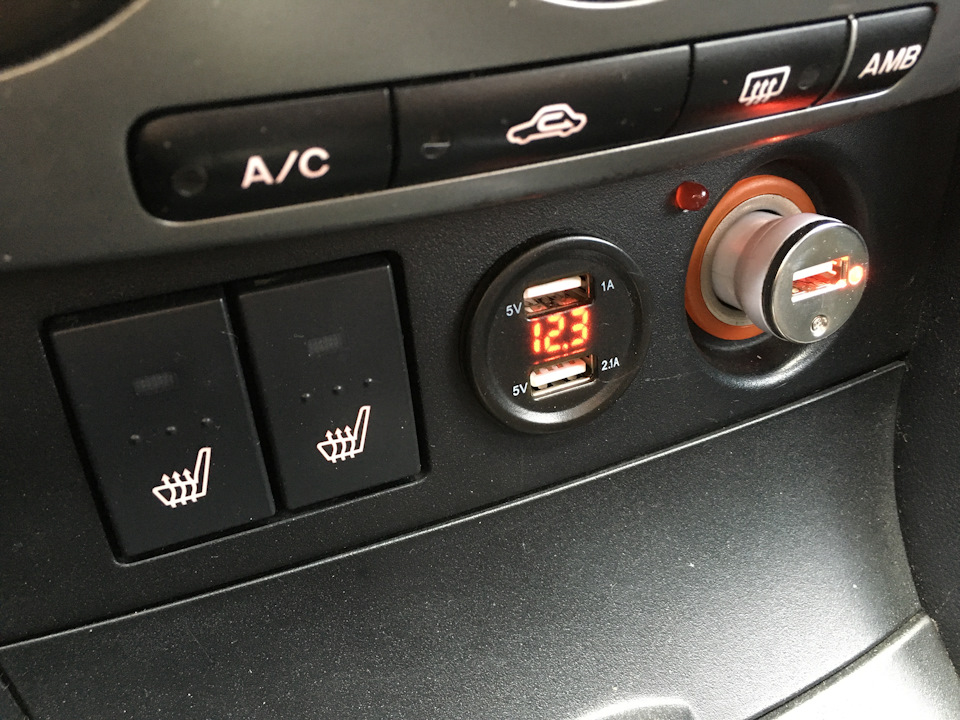

По-моєму, досить акуратно вийшло. Відповідний провід на "мінус" умене був жовто-зеленого кольору. Як бачите, місце з'єднанняпроводків з "мамами" я обробив (захистив) термозбіжною трубкою. Осьяк це виглядає в робочому стані:

<
Колір індикації вольтметра я замовив червоний (доступні ще синій ізелений), світлодіод сигналізації теж був червоний, так що воно всеідеально поєднується з рештою підсвічування панелі.

В принципі, таким же чином можна встановити будь-який бажанийпристрій, призначений на встановлення замість прикурювача.

Щодо додаткових моментів із теми. Оскільки разом з цим зробивще кілька "корисностей", але не фіксував кожен крок (знову ж черезбезліч вже наявної інформації в інтернеті) — зупинюся на кількохмоментах.

> Процес заміни фільтра салону виглядає так. Сам доступ дофільтра знаходиться ліворуч від лівої ноги пасажира, в глибиніцентральної консолі. Зате скільки бруду можна звідти витягнути! Ідеально – пилососом. Я все підняв рукою і вимив ганчіркою, кудидістав. Після настання/під'єднання всіх штекерів нічого не сталося, жодних помилок або чогось іншого. Паралельно, знявши бардачок, можна його добре вимити. І все, куди дістанетеся. Плюс замінитилампочку підсвічування бардачка - теж безцокольна Т10. Емулятор CDчейнджера. Розмір блочка невеликий, ховається будь-де під торпедою, підключається просто одним штекером на задній панелі штатноїмагнітоли, емулює CD чейнджер. В інтернеті дуже багато детальнорозписано за встановлення. Сам блочок прикріпив до торпеди звнутрішньої сторони ліворуч від бардачка — там є вільне місце.Штекери поки що вивів у бардачок, як і більшість людей. Потім, може, подумаю над виведенням на панель, але поки що й такчудово:флешку ж не смикаєш щодня, та й менше всякого стирчатиме.Працює чудово, звук дуже якісний. Управління як з магнітоли, так із кнопок на кермі, доступні всі функції. Після перемикання режимів, вимкнення і т.Д. - Відтворення починає з того ж моменту. Серйознихлагів не помітив. Aux не перевіряв - він мені не потрібний. На фото«1» — номер папки на флешці, «14» — номер треку в папці, та й часвідтворення.

На цьому поки що все. Це моя перша публікація, так що, прошу сувороне судити:)
Сподіваюся, було хоч чимось корисно. Якщо що — я назв'язку.

Дякую! > З повагою, SKazaku
