№2 МД-1 (миттєва діагностика)

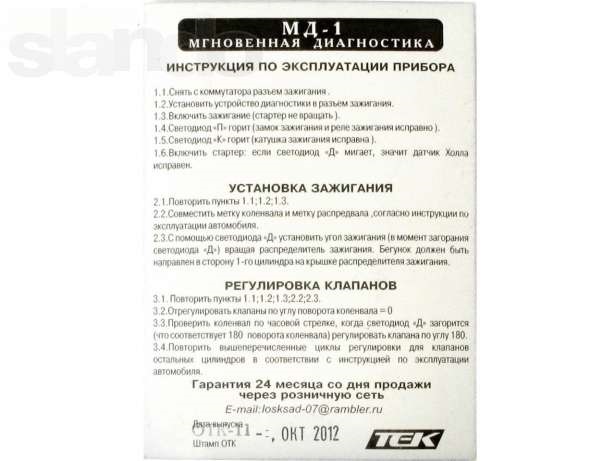

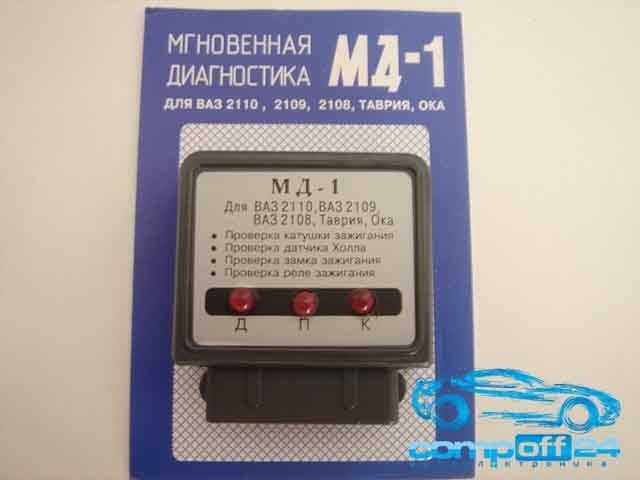

Сподобалася мені ось така штука

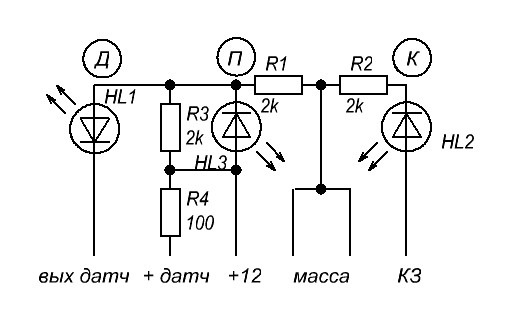

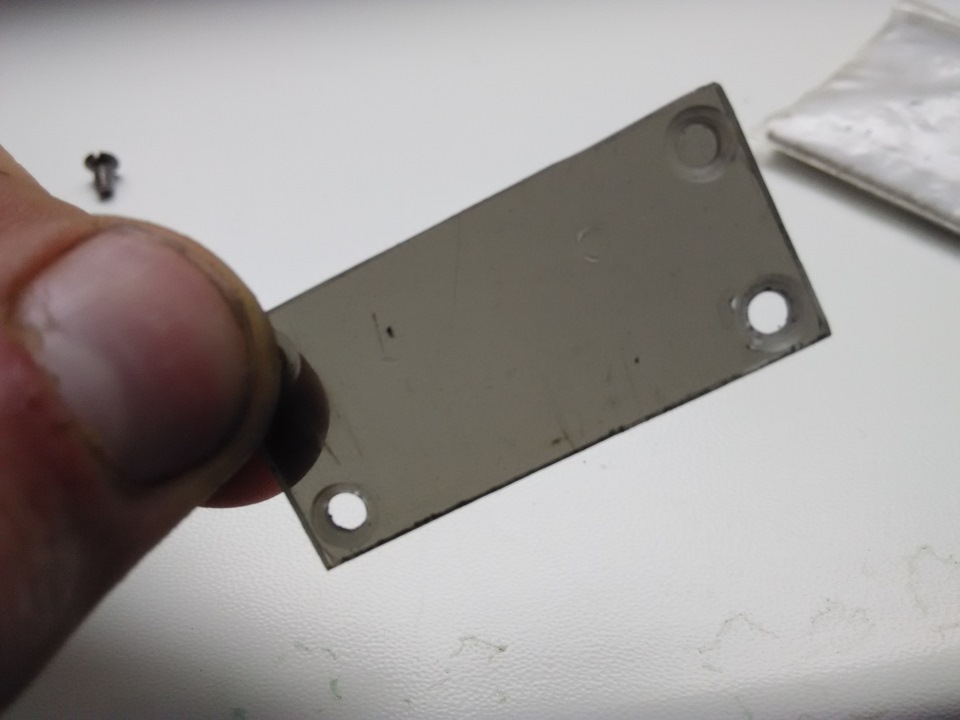

Знайдено схему (схема найпростіша) Вирізав за розміром оргскло ізатонує його

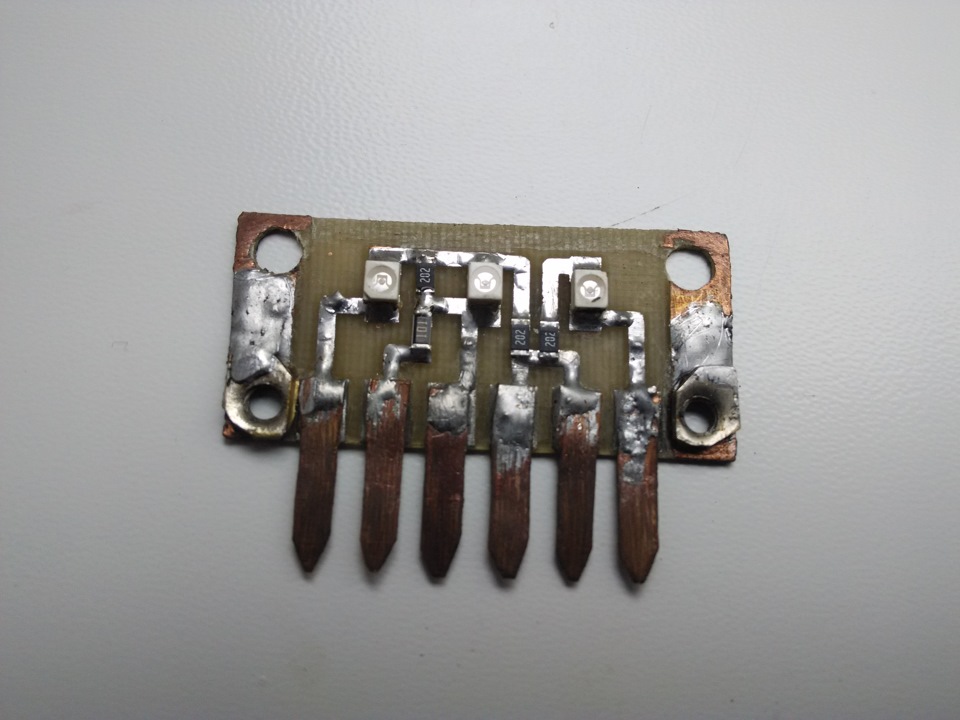

У зібраному вигляді
№3 АЗ-1 (аварійне запалення)
Побачив я ще ось таку штуку
Знову ж гугл на допомогу, схема знайдена
І зібрана
>Ну і засунув у корпус
Коментарі5
Скажи будь ласка потужність резисторів для МД-1 які на 2 ком і 100 ком, з якими характеристиками брав діоди? Діод звичайний не чіп, 3v 20mA підійде?
дякую
Потужність 0.125 (розмір 1206), а діоди - це стабілітрон на 8.2, будь-який.
МД зручна для пошуку несправностей. Для встановлення запалення - марна. А так молодець!
Дякую. Повністю згоден, тому для запалення і зібрав стробоскоп.
