Part 4. Блютуз в rd4 плюс джойстік

Планшет в авто…продовження…
Тому поїхали тема така, як з'єднати, щоб воно все працювало…взадумці залишити rd4, для радіо… Шлейф для переносу морди магнітоліє, запасна морда для монтажу є…
За задумом планшет буде з'єднуватися з rd4 через плату модуляблютуз CSR8645, в даному девайсів є можливість керуватипідключеними пристроями, звук менше, трек вперед назад, плей пауза…
Модуль CSR 8645 має чотири виходи на звук лівий+, лівий- таправий+, правий-, мінуси з'єднувати не можна, в aux магнітолітільки один мінус і лівий правий канали… Вихід або робити самомусхему або, як зробив я це додатковий модуль sgm 4812…при реалізаціїмаємо потрібне, а саме один мінус і два канали… Та ще на Алі є вжеготові плати де два модулі в одній платі, є ще варіанти з живленнята вже винесеними кнопками керування.
При експерементах без sgm4812 вихідні підсилювачі на схемі невижили((( не біда в самому модулі теж є виходи по потужності, якраздля aux…
Модуля з'єднали проводами перевірили всі працює…
Джойстік. Для реалізації джойстік повинен залишитися для управлінняrd4, а куди впіхнути невпіхуємоє…кнопки для управління блютузмодулем…правильно в джойстік…є варіанти з андурінками, але тамтреба програмувати…це не моє…
Розібравши джойстік… колесо) здається воно зайве))) на мій поглядбезглузде…
Отже дві кнопки на задню частину де відвір під коліщатко, одну наперед, дві під гойдалки рідних кнопок вперед, назад…
Коліщатко зрізав так, щоб стала хустка з кнопками, ще зрізавши втих місцях де будуть кнопки вперед, назад, висвердливши відвір підпередню кнопку. То опір (опір) на них є, що не дає працювати модулюблютуз, то міняв їх на інші, то одна не працює, то ще якийсь трабл…Розписувати не буду… на фото думаю будет понятно… з п'ятогоджойстік закінчивши…так думав)))
Перейшов до модуля блютуз, купивши на блошиному ринку, відповіднийкорпус від якоїсь херні…купивши сигнальний кабель в екрані 6*0, 22для з'єднання джойстіка і модулі, роз'єми 3, 5 джек, роз'єми дляживлення, різні проводи, монтажну плату і т.Д. Все зібравши вкорпус підключивши, перевіривши в авто як працює, як і управлінняrd4, так і телефоном через блютуз. Комп'ютерному роз'ємчику зкроком контактів, як на rd4.
Все замотавши тряпчаною ізолентою... Шнур aux в rd4… Живлення покина соплях тимчасове…
Наступним буде монтаж блоку живлення для планшета, блютуз…
Ps години витрачено реально багато, то щось не працює, то не лізе вкорпус джойстіка, то провід якийсь відвалився, то rd4 не подаєознак життя…про це мабуть буде інший допис… По надійності не знаюзараз працює, тлф підключається, керується, звук іде.
Готово! можна зняти та поставити все на роз'ємах

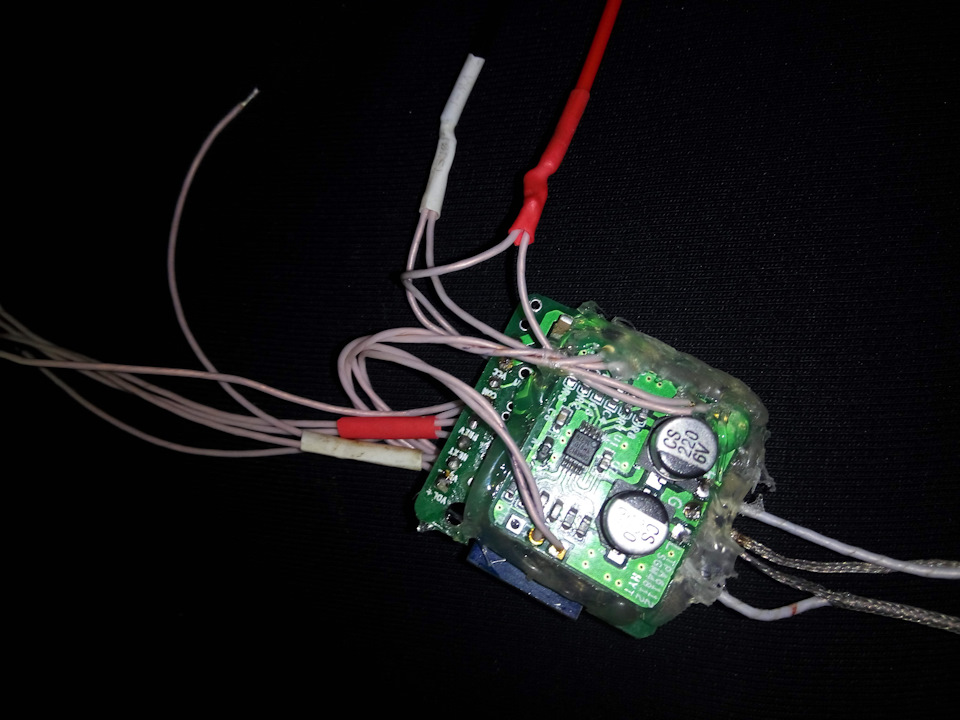

Два модулі

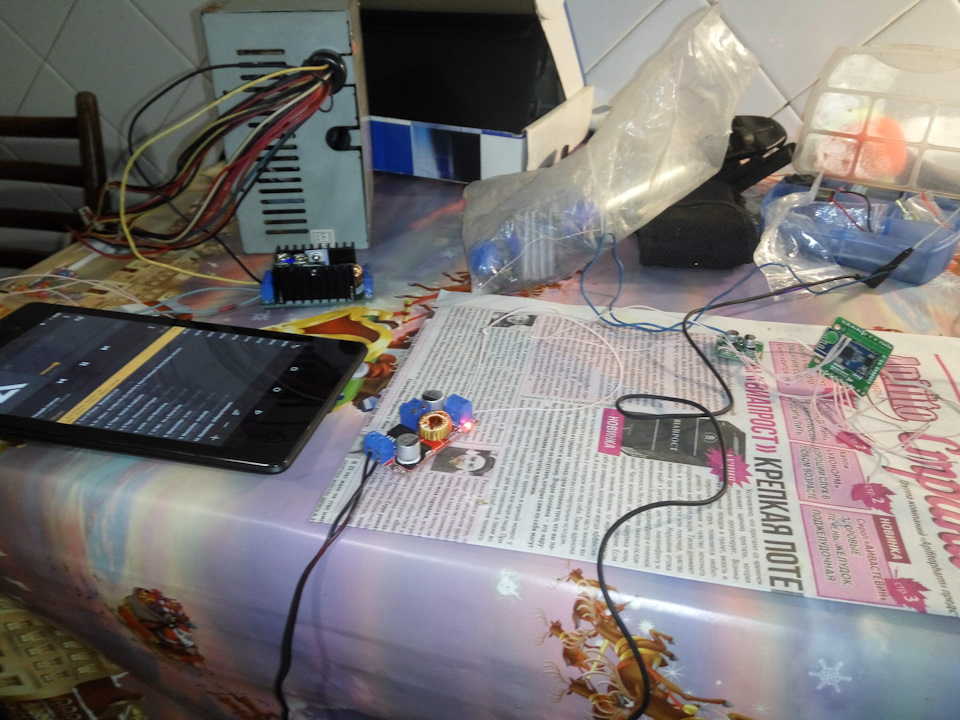

Перевірка працездатності з планшетом

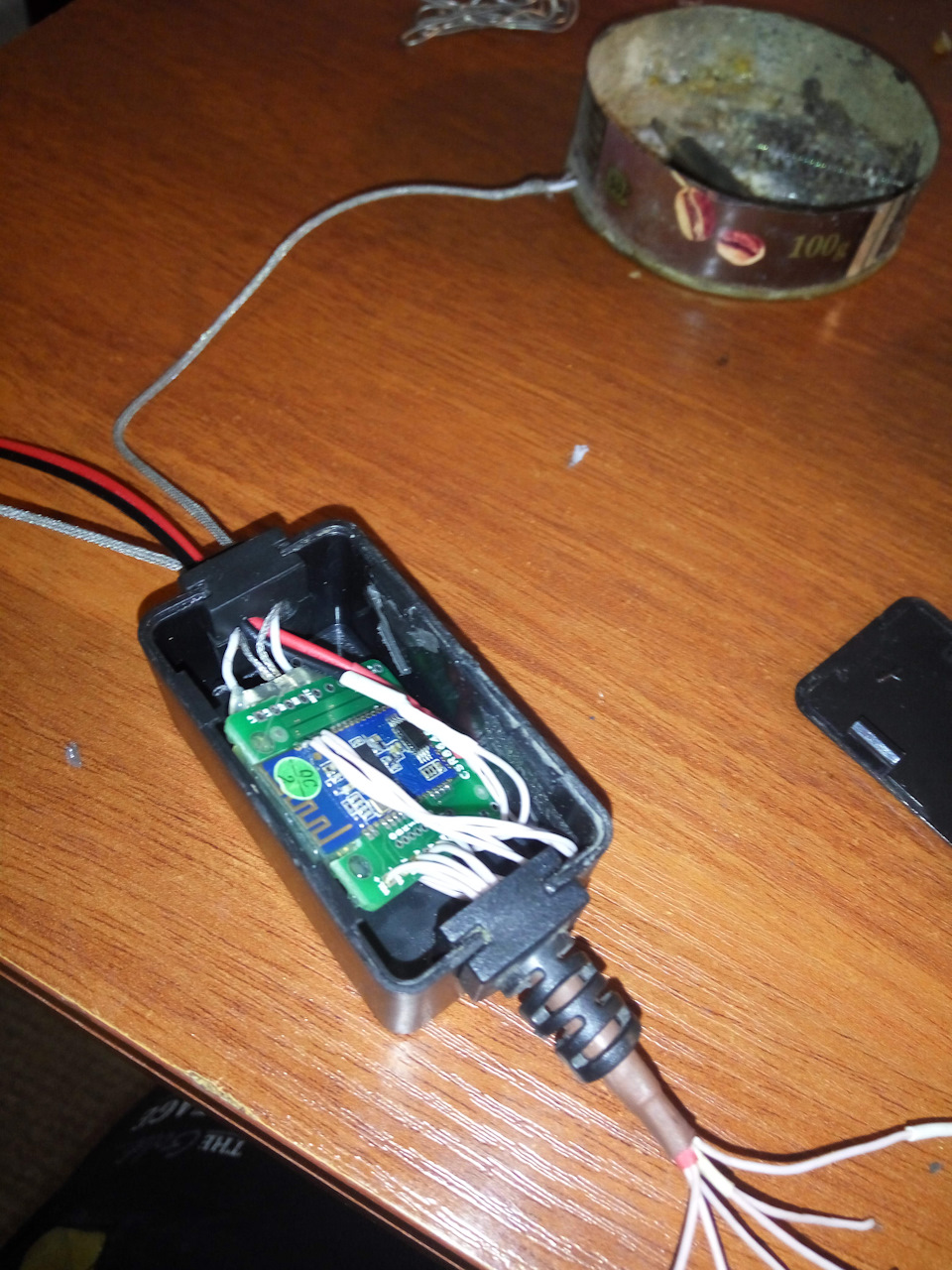

У корпусі

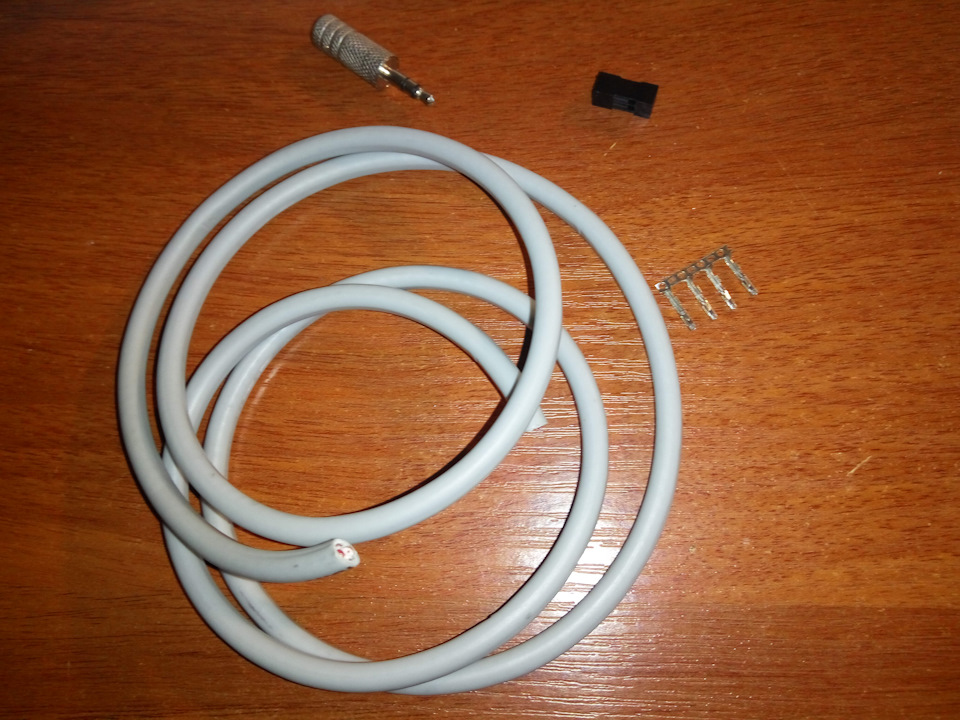

запчастини для aux кабалю
роз'єм для підключення aux до rd4

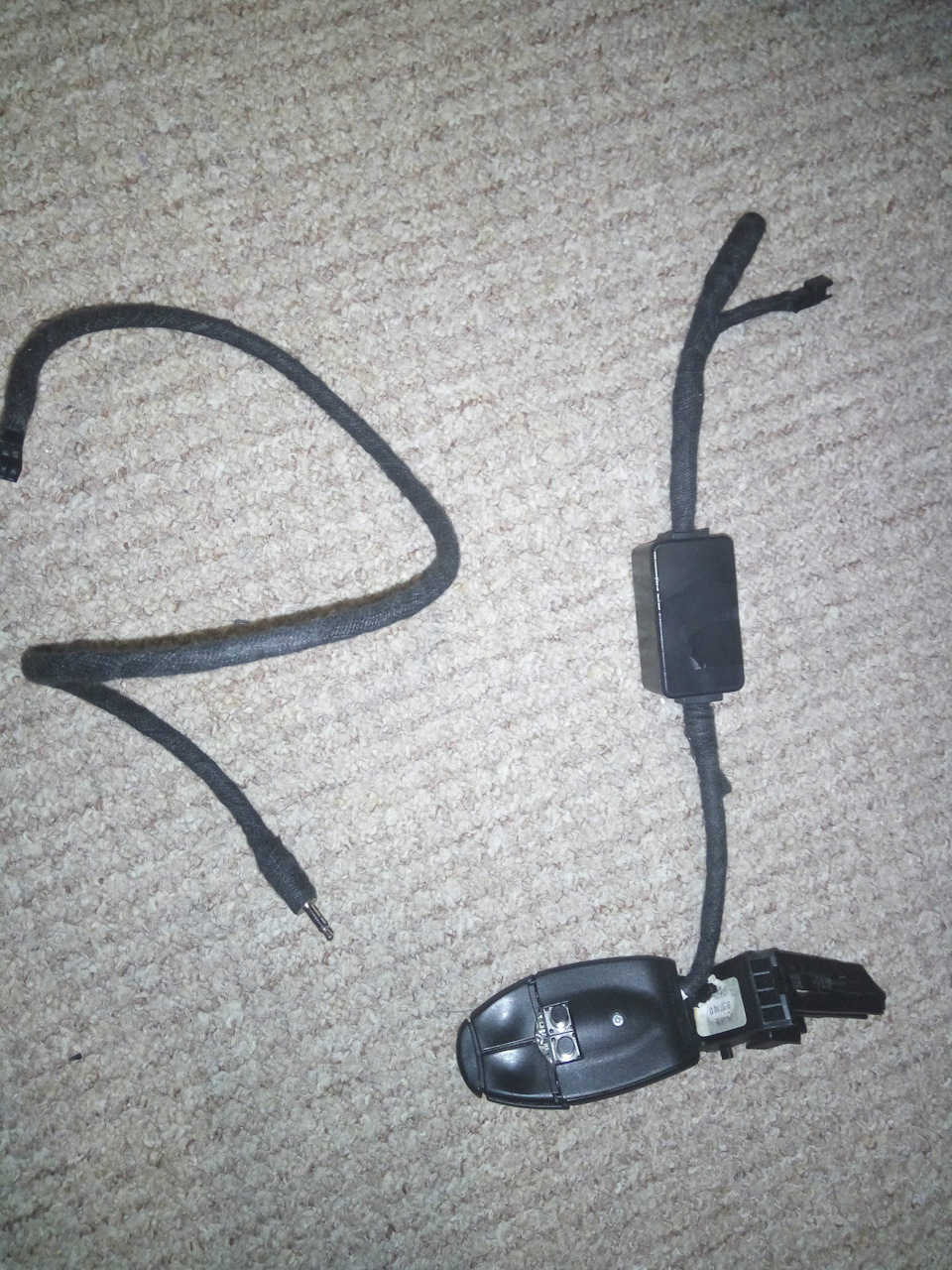

Склєт джойстіка…
І навіщо воно…за годину володіння авто ним майже некористувався
Зрізавши частину, але так щоб ставало на своє місце, цілою частиноюнаперід
Частина коліщатка на своєму місці, є місце для монтажу плати зкнопками
> Перший варіант з кнопками, потім їх поміняв на інші
Кнопка плей/пауза
Кнопки вперед назад під гойдалками, довго налаштовувавши, щоб вонине були затиснуті, преклеєні до коліщатка… Вигляд спереду, ріднікнопки вперед назад працюють, як з rd4 так і з блютузом
Вигляд ззаду, копки регулювання гучності
Монтаж корпусу в авто
