Цей пост із серії постів, присвячений самостійній установці в Ланоссистеми ABS з функцією TCS, реалізований Блоком Бош від ШевролеЛачетті. Пост про електричну частину . Відразу подякувати всім, хтодопомагав і підказував, особливо isaul76, alexx2503.
Почну з того, що я вирішив не колгоспити проводку, авикористовувати заводську, яку виплітав з донорських джгутівпроводки, Ланосов з АБС.
Заводська проводка АБС складається з трьох основних частин:

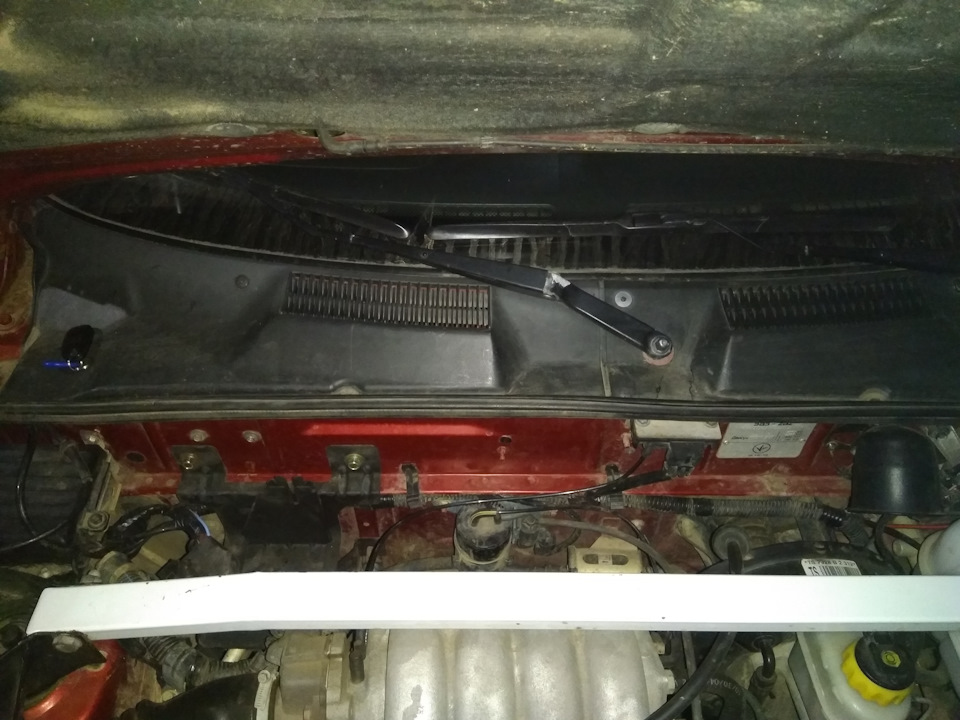

1-Коса від блоку АБС, з роз'ємами на передні колеса та проводомживлення з блоку запобіжники (запобіжники бувають на 40А і на 50А), до роз'єму під пасажирським сидінням.

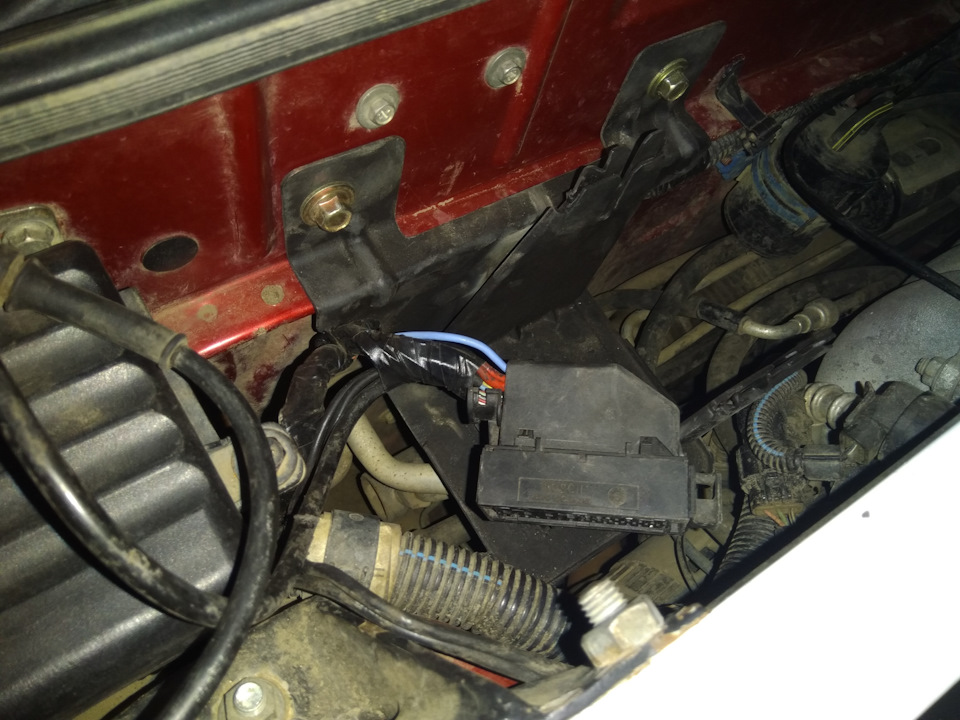

2-Коса від роз'єму під пасажирським сидінням до роз'єму під кузовомавтомобіля в задній частині, над бензиновим баком.
< 3-Коса від роз'єму під кузовом автомобіля в задній частині ідо задніх датчиків АБС. Є ще четвертий джгут проводки, підторпедний, але він присутній навіть у стоку і на ньому немаєсенсу акцентувати увагу. І так, відразу скажу, що складного велектричній частині немає нічого. Якщо хтось наважиться зробити тесаме, то все легко прийде в самому процесі. Проведення виплітаєтьсябез складнощів, піни виймаємо і замальовуємо собі схему їхрозташування в роз'ємах, щоб потім вставити їх у порожні осередкироз'ємів на своїй машині. Тут особливо розписувати нема чого. Покине почнете виплітати дроти, то не зрозумієте зміст написаного. Упроводці 1-два піна виходять на широкий роз'єм біля ноги пасажира, один провід (чорний з білою смугою) йде на лампу АБС, а другий (салатовий) на роз'єм діагностики. Або навпаки. Не має значення. Зцієї ж коси йдуть ще два довгі проводи:коричневий з чорною смугоюна важіль ручника, а другий (червоний з білою смугою) на запобіжникF-19.

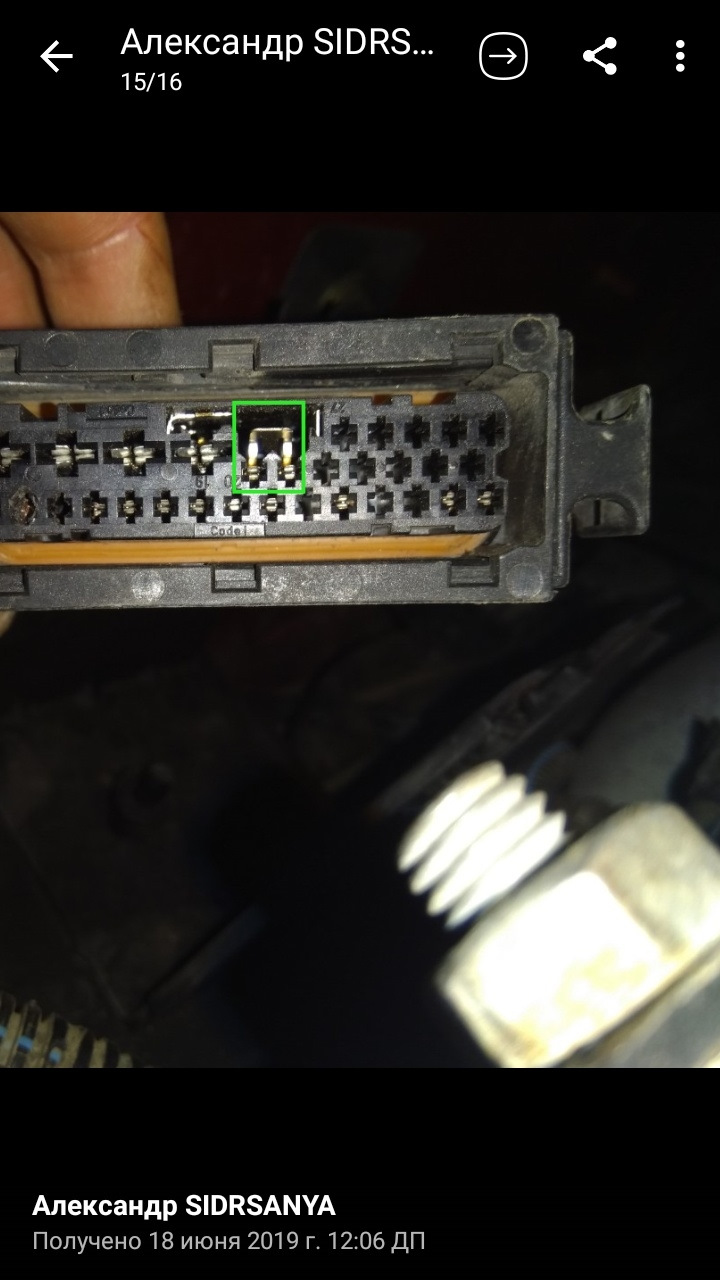

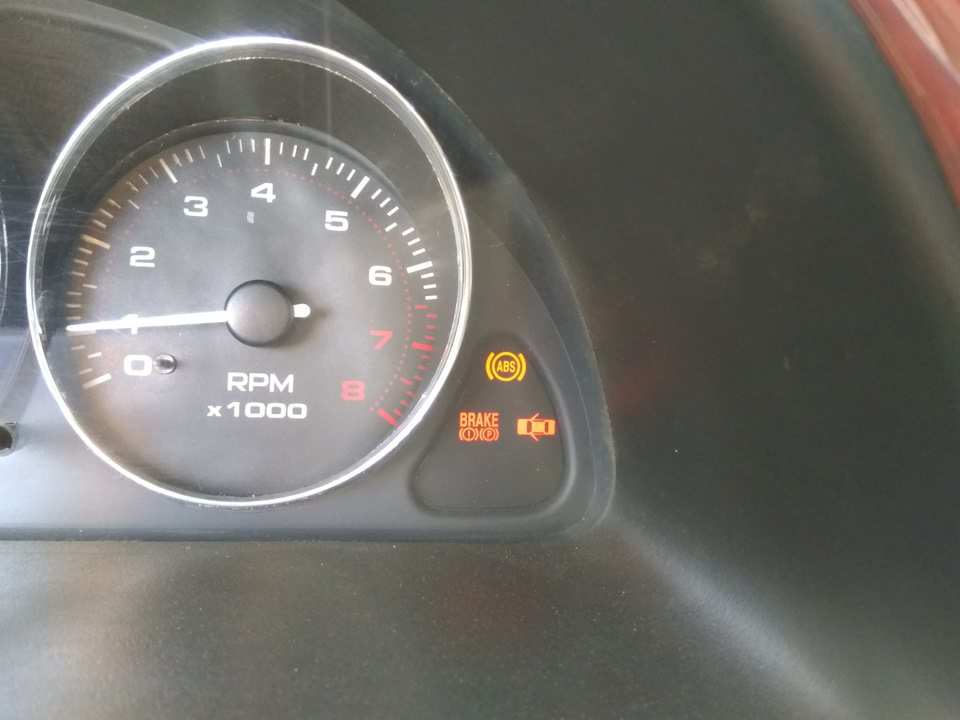

(2-3) просто замикаються у свої роз'єми, попередньо їх потрібнорозвести по кузову та під кузовом. Але це, знову ж, немає сенсуописувати, так як помилитися не можливо. Після підключення всіхтрьох частин проводки АБС у вас повинні загорітися на панельнійдошці відразу дві лампи:АБС і Ручника. Це абсолютно нормально, такяк у роз'ємі Бош є спеціальний "ключ", який замикає ланцюг на масуі подає мінус на ці дві лампи. При встановленні блоку АБС цепройде. Для здійснення функцій ТКС необхідно на роз'ємі блоку АБСпереставити місцями піни:з другого на третій, а з третього начетвертий. Робиться це дуже акуратно і потрібно певного досвіду тавезіння через те, що фіксаторів на цих пінах аж два.
Загалом, нічого надприродного тут немає, але я колись переставлявці піни, все ж таки примудрився скрутити одному голову. Але добрілюди відгукнулися і відправили мені ці піни з різних точок країнисорокафутовими контейнерами. Можливо, цей запис ще будедоповнюватися, але поки що на цьому все.

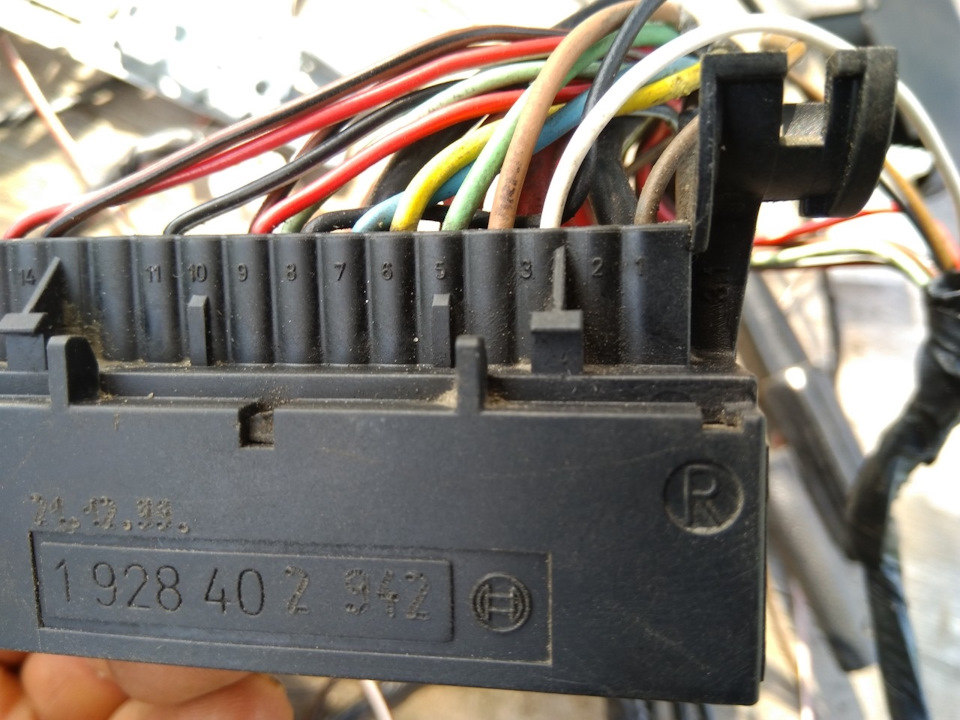

1 біл -Датчик швидкості правого заднього колеса
2 — Не використовується
3 кор Датчик швидкості правого заднього колеса
4 біл Датчик швидкості правого переднього колеса
5 сер Датчик швидкості правого переднього колеса
6 кор Датчик швидкості лівого переднього колеса
7 гол Датчик швидкості лівого переднього колеса
8 крс Датчик швидкості лівого заднього колеса
9 чер Датчик швидкості лівого заднього колеса
10 — Не використовується
11 син Колодка діагностики
12 — Не використовується
13 — Не використовується
14 гол Вимикач контрольної лампи гальма
15 кор Вмикач запалювання
16 чер Маса двигуна
17 крс Акумулятор
18 крс Акумулятор
19 чер/біл Маса комбінації приладів
20 св зел/чер Контрольна лампа АБС
21 пур/біл Контрольна лампа системи EBD (лампа стоянковоготормоза)
22 тем зел Контрольна лампа система TCS
23 біл/жов Конроллер< br/>
24 — Не використовується
25 св зел Контролер
26 — Не використовується
27 — --------- ------
28 — ---------------
29 — ----------- ----
30 - ---------------
31 - ------------- --
SB (блакитний) – Перемичка
Продовження слідує…
