Встановлення магнітоли Hotaudio 5011

Як і обіцяв, сьогодні я розповім вам про те, як я встановив купленумною магнітолу.

Найцікавіше, що user manual є, надрукований на якісному папері, з кольоровими картинками та гарним англійським перекладом, алеінструкції зі збору всього цього щастя немає)) Але воно і не треба— все дуже просто і щось переплутати неможливо) Відключаємо аккум, включаємо габарити на хвилинку, щоб розрядилися всі конденсатори іу нас нічого ніде не глюкнуло!

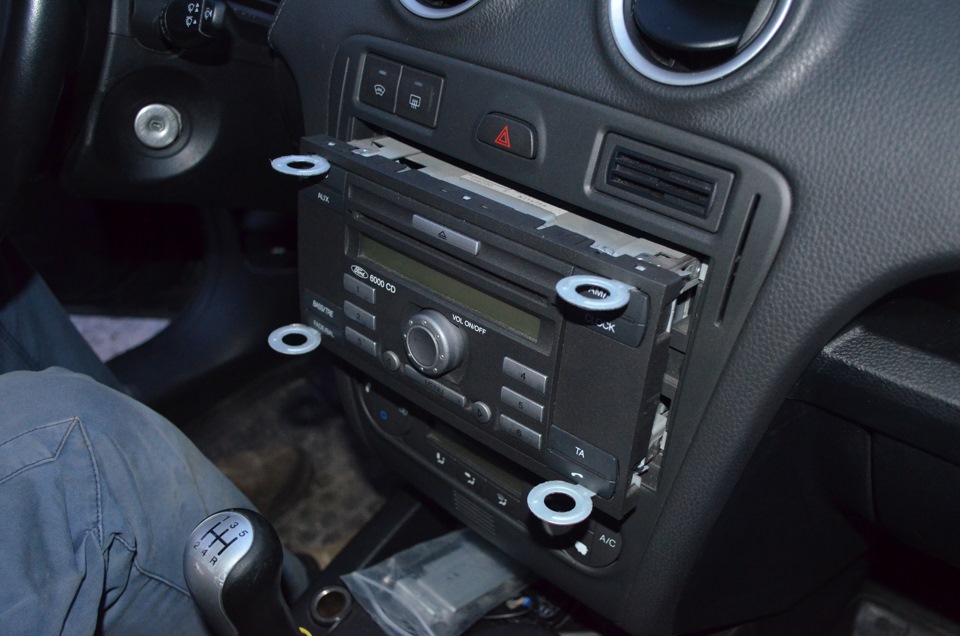

В комплекті був інструмент для зняття магнітоли.Вставляємо 4ключики в отвори глибше, розводимо їх в різні боки і витягуємостару магнітолу.

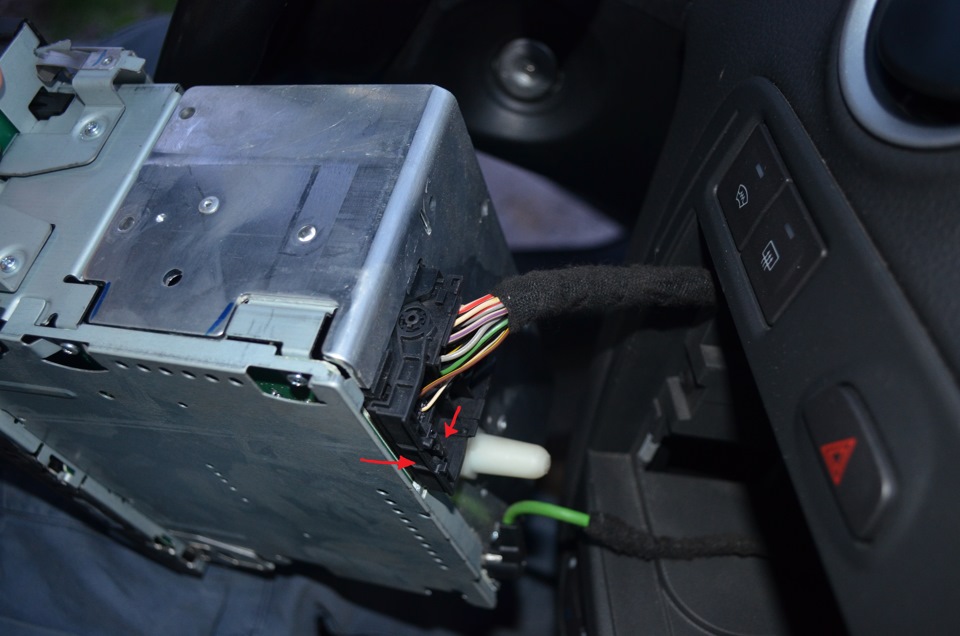

Потому знімаємо відключаємо радіо антену (проблем нуль) і основнийконтакт (він з хитрістю) Щоб відключити його, треба спочаткузробити дві речі — натиснути на язичок і потягнути за важіль)

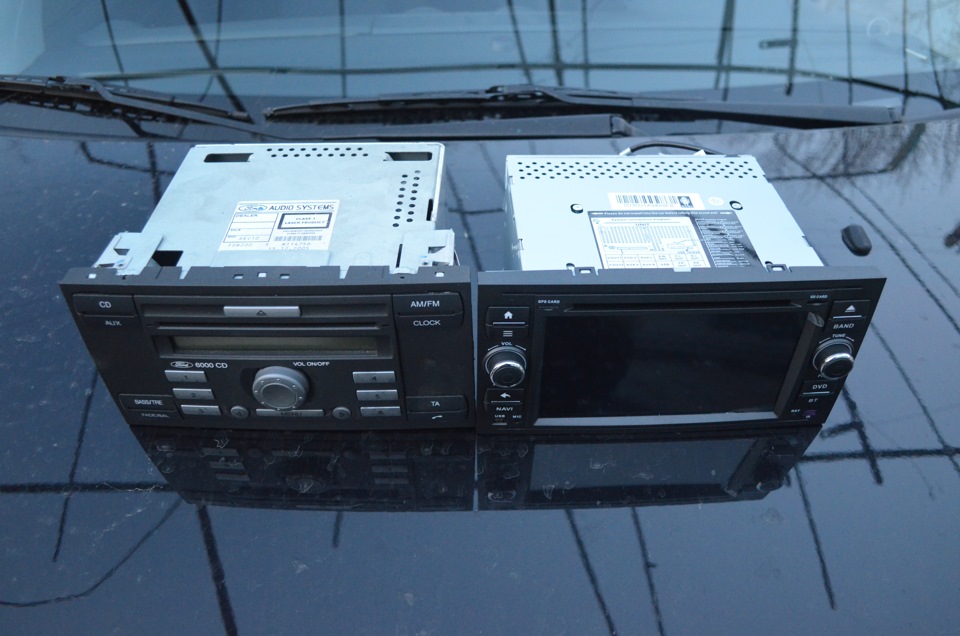

На фото нижче показані червоною стрілочкою обидва ці елементи і вякий бік їх слід штовхати. Після цього стару магнітолу можнапорівняти з новою наочно.
< /p>

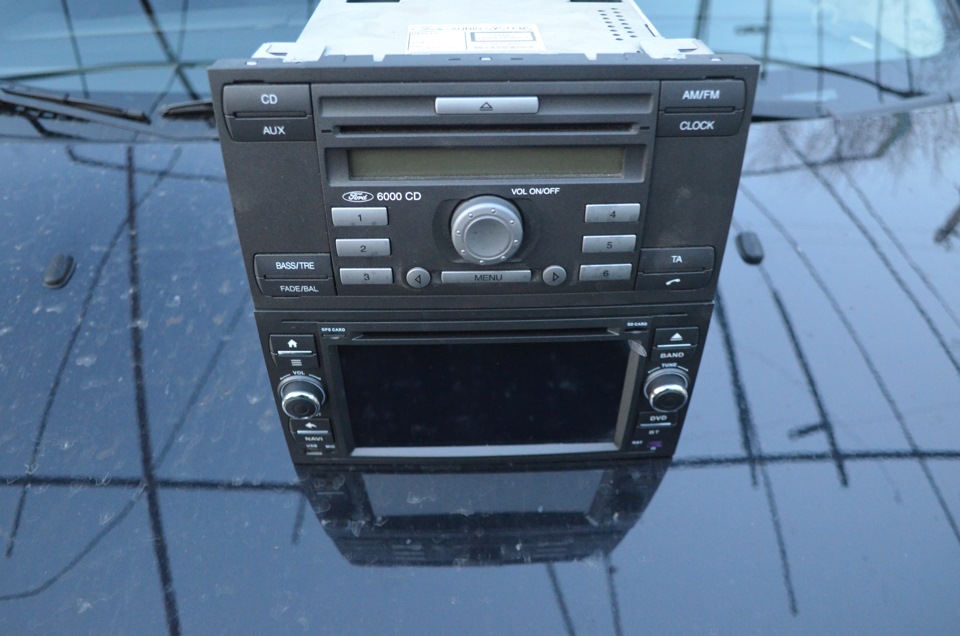

Габарити фронтової панелі збігаються ідеально.

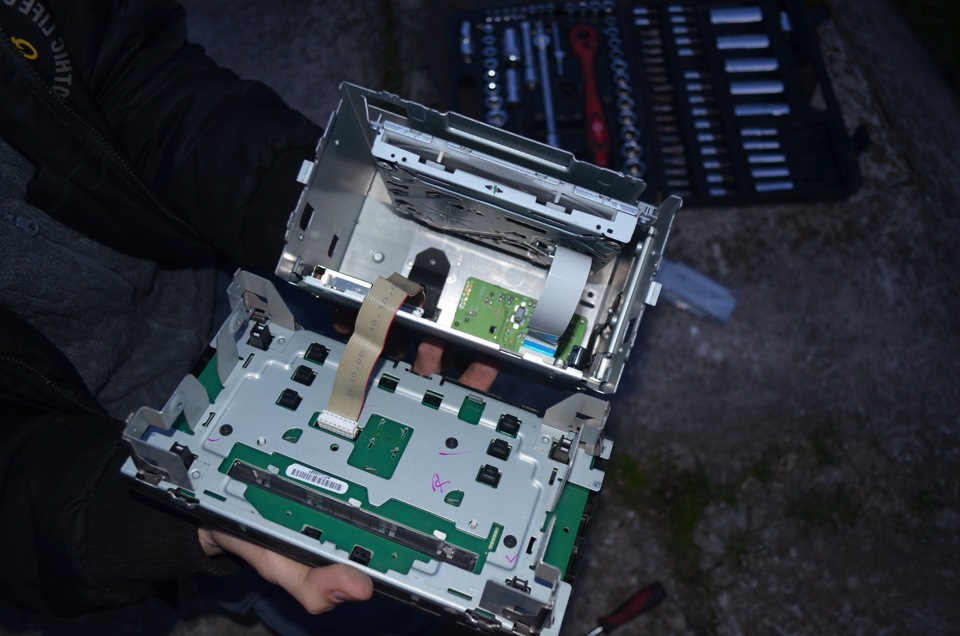

Мені стало цікаво що всередині стокове магнітоли, розкрутив, глянув. Чекав трохи більшого — порожньо якось…

Тепер чергу прикрутити кріплення мафона (ті самі язички, за які вінтриматиметься).

Ось вони

Прикручуємо їх таким чином:

І прикручуємо до мафона.

Після цього починаємо прокидати проводку. Потрібно трохи подуматиперед тим, як це зробити, щоб було зручно і просто. Всю проводку ясховав у торпеду і під обшивку стояків. Зовнішній мікрофон я вивівнагору на ліву стійку. Щоб це зробити, потрібно зняти пластик зістійки. Для цього знімаємо трохи ущільнювача дверей, щоб не заважаві тягнемо пластик вгору.
Обнажається ось таке диво:

У білий пластик ідеально вставляється проводка мікрофона іпрокидається всередину торпеди. Далі розбираємо панель під кермом (там де діагностичний роз'єм. 5 саморізів — три на очах і два вмаленькому бардачку) і тоді вже зможемо протягнути провід доцентральної частини торпеди. Інакше приречені на фейл.
/p>
Прикріпив мікрофон ось так ось:Потім я розібрав другу стійку (пасажирську) і вийняв бардачок. Так само я прокинув провід для GPSдатчика.Сам датчик закріпив у верхньому правому кутку лобовогоскла. Він на двосторонньому скотчі, тож не відпаде) Огляду нікраплі не заважає, його взагалі не помічаєш. Деякі його ховають уторпеду, і я впевнений, що ловити він буде не гірше, але мені буловлом шукати йому там місце, протирати від пилу… Лобове простіше ікраще сигнал) Попутно прокинув і провід з відеореєстратора, черезстеля, праву стійку, під бардачком і вивів на розетку. У штекеррадіо антени, треба вставити перехідник (вже є в комплекті), дивіться пост про розпакування мафона, щоб побачити як вінвиглядає. Потім прокинемо ще й провід для USB/3G в бардачок.
Перед тим, як почати підключати, треба вивернути два болти зверхнього боку магнітоли. Наскільки я зрозумів вони запобігаютьполомці DVD приводу під час трясіння під час транспортуванняпоштою.

Тепер можна все підключати. Тут теж не помилишся — все, щотреба, має наклейки з описом що це таке. Гнізда все різногороз'єму, і з підключенням проблем не виникне зовсім! . Reverse, Break і т.Д. Я їх підключати нікуди не став, тому що не знаю щокуди впихати - схеми під рукою немає, та й нічого такого в машиніне варто, нібито камер заднього виду і т.Д.
Акуратно розіпхав дроти по дірках, щоб не заважали новій магнітолістати на своє місце і заштовхнув її всередину. Проводи все-такитрохи завадили, і вона зайшла у своє місце туго. І трохи випирає (на міліметр). Це легко поправити, перерозпихуванням проводів)
Ось так ось виглядає магнітола на своєму місці:Підключаємо аккум, включаємо запалювання ... І магнітола ожила!

Мене привітали два андроїди, що кружляють у вальсі)

А ось і головний екран…
< /p>
У мене залишилося кілька зайвих проводів, а саме:
— провід для продукції Apple. Оскільки в сім'ї немає жодногоiPhone/iPad/iPod/iШтук всяких.
— пачка тюльпанів для підключення не штатної аудіосистеми. У менештатна, всі колонки працюють через головний шнур.
Для аудіоманів надаю список усіх тюльпанів:
— Subwoofer
— RL OUT
— RR OUT
— FL OUT
— FR OUT< br/>
br/>
— AUX LIN
— USB мама
Ну от і все) Магнітолу встановили все перевірили, все працює, насолоджуємось тепер; )
Не соромтеся у питаннях, відповім, що знаю.

У планах зробити відеоогляд (ну чи фотоогляд, а то, чи бачите, ясором'язка) на магнітолу, але це буде через тиждень-півтора. Дякуюза увагу!
