Для постановки американського авто на облік необхіднасертифікація:документ про відповідність місцевим нормам по світлу, вихлопу та метрикам вимірювання швидкості. Зі світлом і вихлопомпроблем немає, а ось шкала швидкості в милях (не цифровий дисплей)потрібно переробити Щоб зрозуміти, як переробляти шкалу спідометра, до неї потрібно дістатися і подивитися як вона влаштована. У новомусмарті все прикручено, щоб дістатися до приладки, потрібно знятирадіо, підкладку під радіо та повітропровід зліва.
Приступимо.
1. Знімаємо радіо/магнітолу.

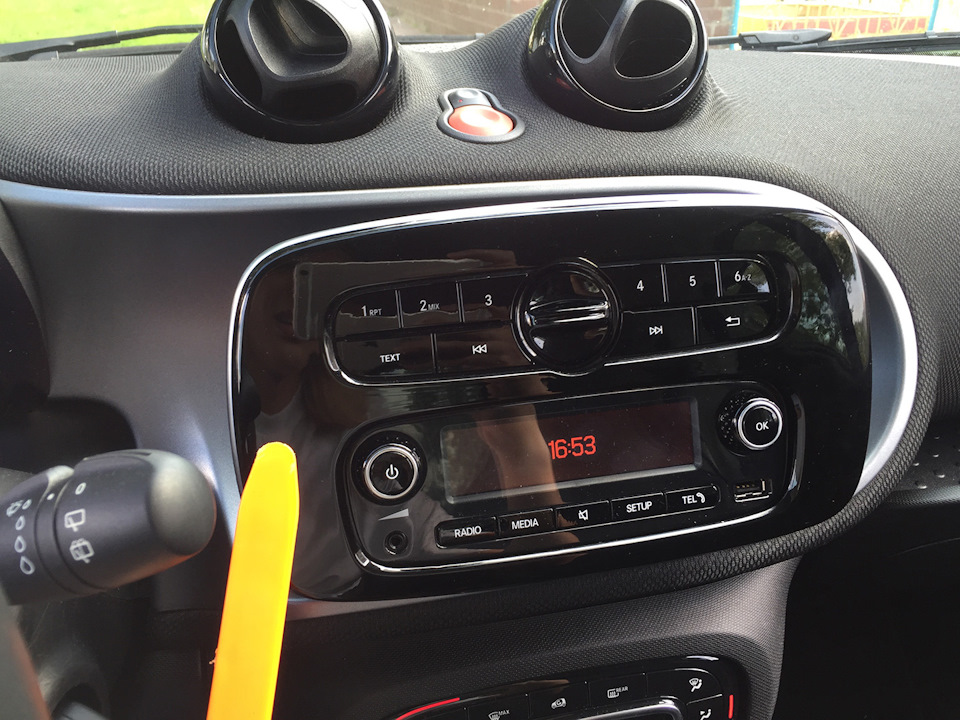

Відстібаємо накладку пластиковим шпателем, починаємо знизу і даліпідтягуємо по колу.

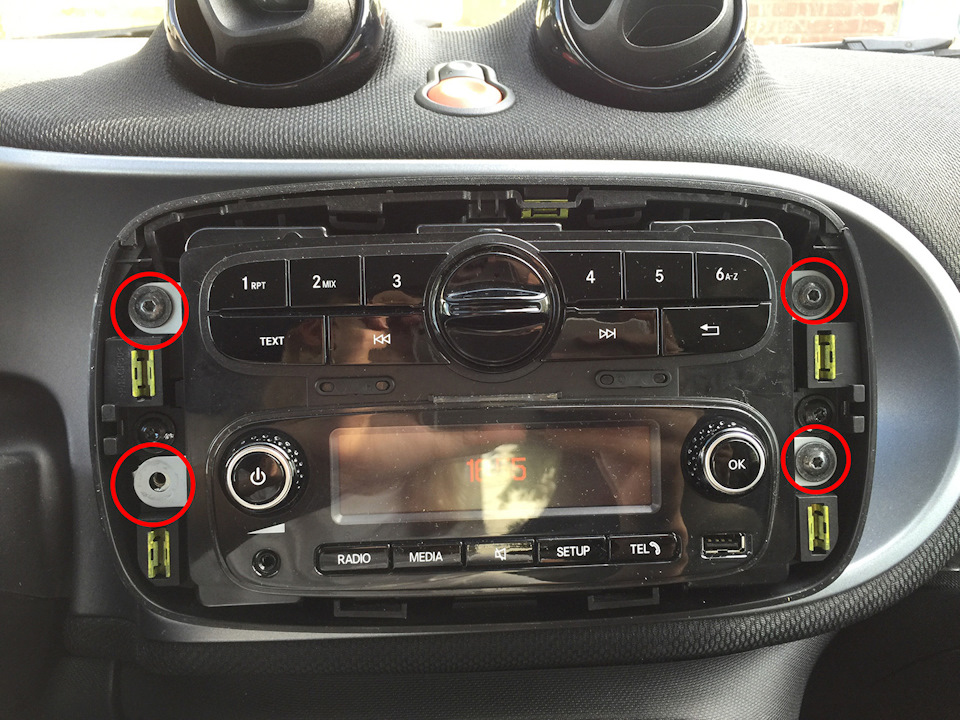

Відкручуємо чотири гвинти T20, що тримають радіо.

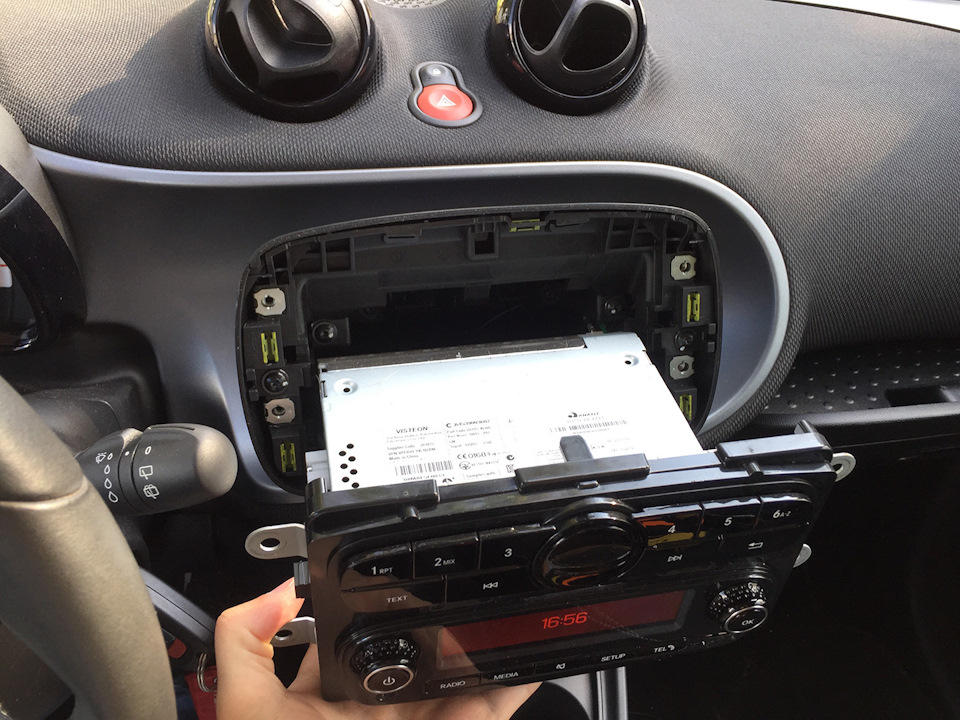

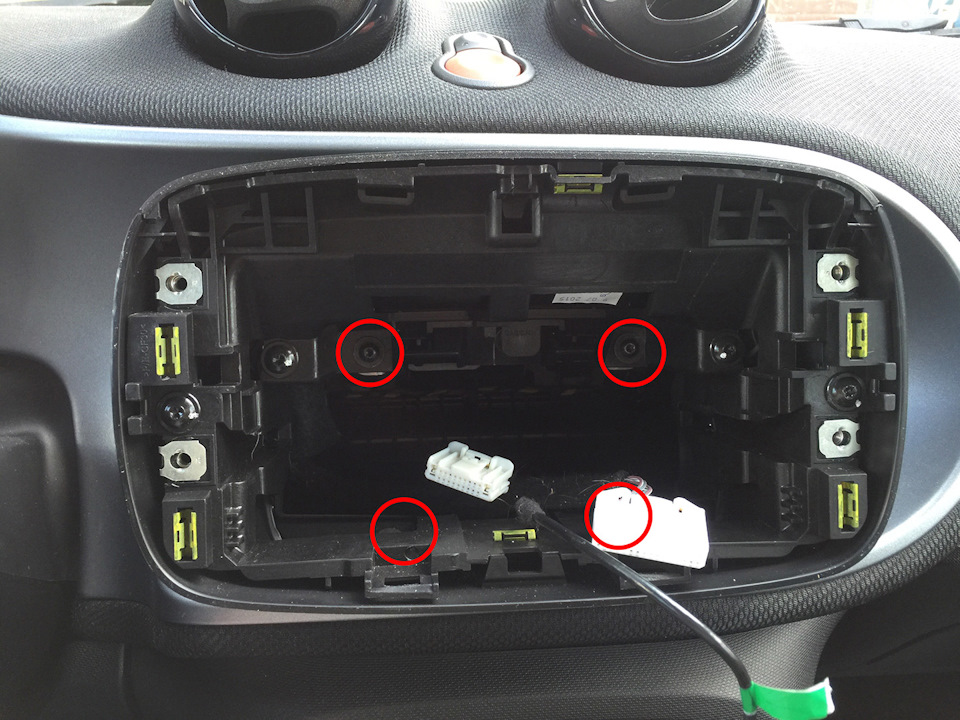

Витягуємо радіо, від'єднуємо роз'єми. > Відкручуємо чотири гвинтиT20, що тримають раму радіо, нахиляємо раму на себе івитягуємо.

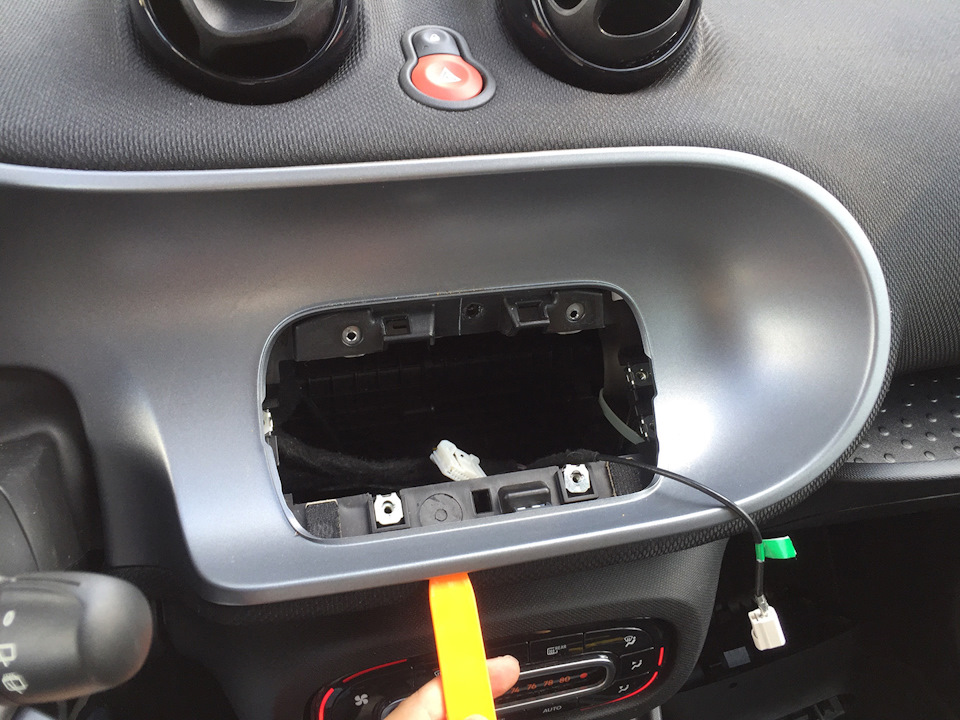

2. Знімаємо підкладку за магнітолою та лівий повітропровід.Підчіпаємо підкладку знизу і проходимося по колу. Вона легковідокремлюється. Підкладка заходить за кожух приладки, томуакуратно виводимо кут. Те ж саме робимо з лівим повітроводом.Знімати дефлектор не потрібно.
3. Знімаємо корпус приладки.
Відстібаємо глянцевий козирок.
4. Знімаємо приладку. Відкручуємо два гвинти Т20, виймаємо приладкуі відключаємо роз'єм. 5. Смішно, що машина заводиться і може їхатибез приборки.
6. Розбираємо далі. Відстібаємо кліпси на корпусі Від'єднуємо шлейф (конектор відкривається нагору) і відкручуємо два гвинти T15 (тримають дисплей).
Знімаємо чорну рамку дисплею
Віджимаємо засувки та витягуємо дисплей
>
7. Потім я ще відстебнув плату від шкали. У резисторах приладки єзалишковий заряд:зачіпаючи контакти рукою деякі світлодіодисвітяться. Далі?
А далі найскладніше – треба зробити шкалу кілометри на годину.Проблема в тому, що об'ємна шкала. Це шовкотрафаретний друк зподальшим пресуванням за формою. При пресуванні фарба "тягнеться" ідоступні в наших краях фарби не володіють потрібним коефіцієнтомрозтягування. Як тимчасове рішення - можна зробити плоску шкалу. Аяк досягти схожості з оригіналом – думатимемо. Зараз віддав шкалуна 3D сканування та моделювання, спробуємо щось зробити. ПС:окремохочу відзначити кількість поличок/ніш у новому смарті. Тепер всеможна розкласти і нічого не втратити.
