Отже через це довелося моєму знайомому переробляти принципкерування двірниками.Так народився пристрій версії RPC-3.3L тепералгоритм залишився той же, все просто, але млинець страшенно зручнопри дощі, особливо мряче .
При першому включенні в режим INT (переривчастий режим), будепрацювати стандартна пауза, близько 7 секунд.
Але якщо вимкнути двірники в положення OFF, то піде автоматичновідлік часу, і при наступному включенні пауза буде змінена наінтервал рівний часу між вимкненням і включенням в положення INT.Детальніше видно на відео нижче, сам знімав, як вийшло, поки стояву пробці :-)
Виглядає пристрій так
Фото пристрою

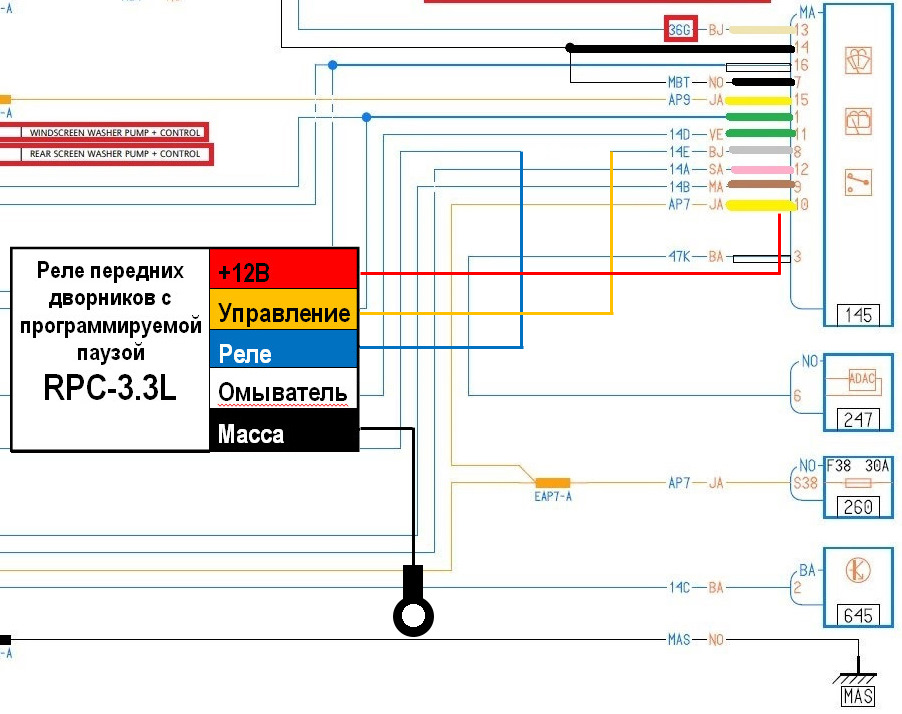

Наскільки я запам'ятав, підключення як на накиданому малюнку відруки нижче, кому буде цікаво, зроблю фото самого роз'єму, і якпідключив. Завдяки 8wizzard2 (віталію) та його схемі, я намалювавсхему вже реально що діє на моєму автомобілі. Дякую Віталію задопомогу велике!
Таким чином задіяні піни:
8- сірий провід розривається/витягується і до нього підключаєтьсяпомаранчевий від пристрою.
в роз'єм на його місце встановлюється синій (якщо є такий роз'єм, ми з Юрієм підбирали з того, що було)
10 — живлення на пристрій можна взяти тут, оскільки воно привиключенні запалювання, пропадає, і нас це влаштовує.

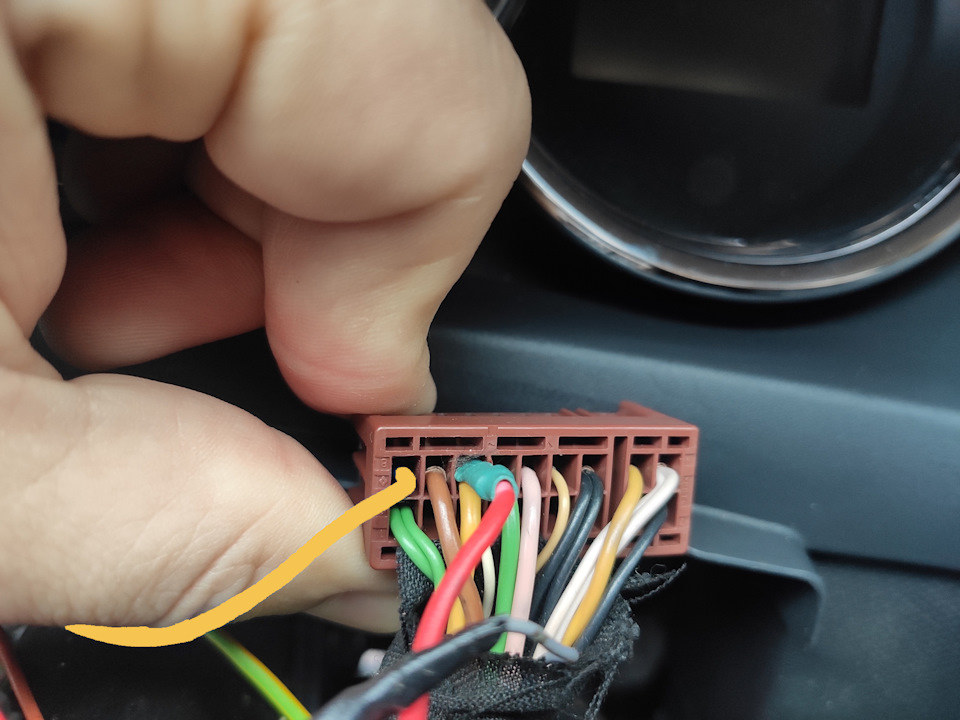

Масу потрібно брати або з кузова або з надійного з'єднання маси вавтомобілі, як показує практика, з роз'єму не завжди вона хороша.8-контакт

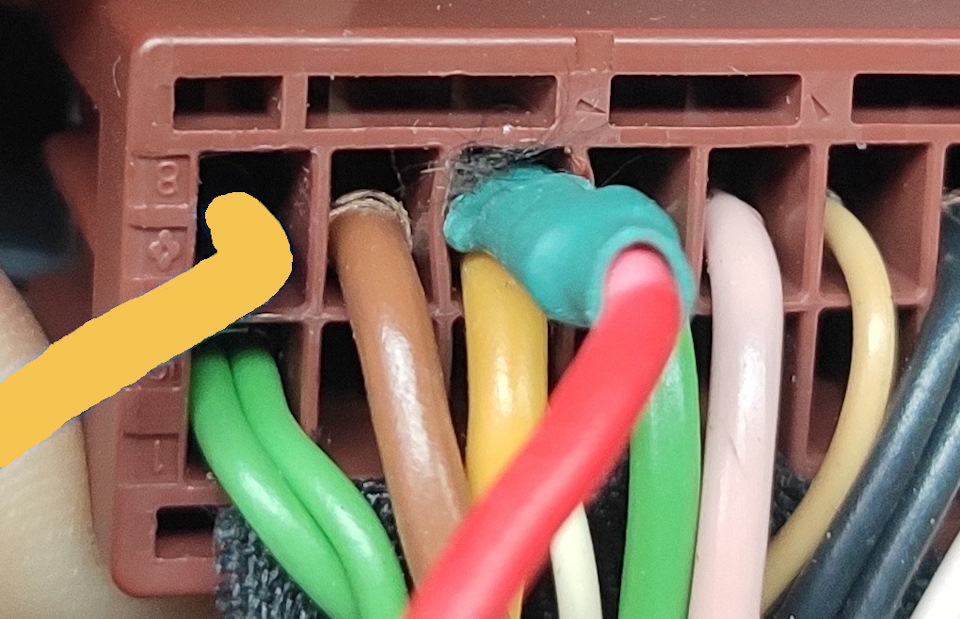

8-контакт на колодці.
Омивач самого пристрою не підключаємо, тому що він тількизаважатиме за наявності у нас вже цієї функції.
/>
Вибачте кого ввів в оману своєю попередньою схемою.
Дописував на коліні, пишіть у коментарях, що не так, виправлю, алевже з понеділка, всім хороших вихідних!

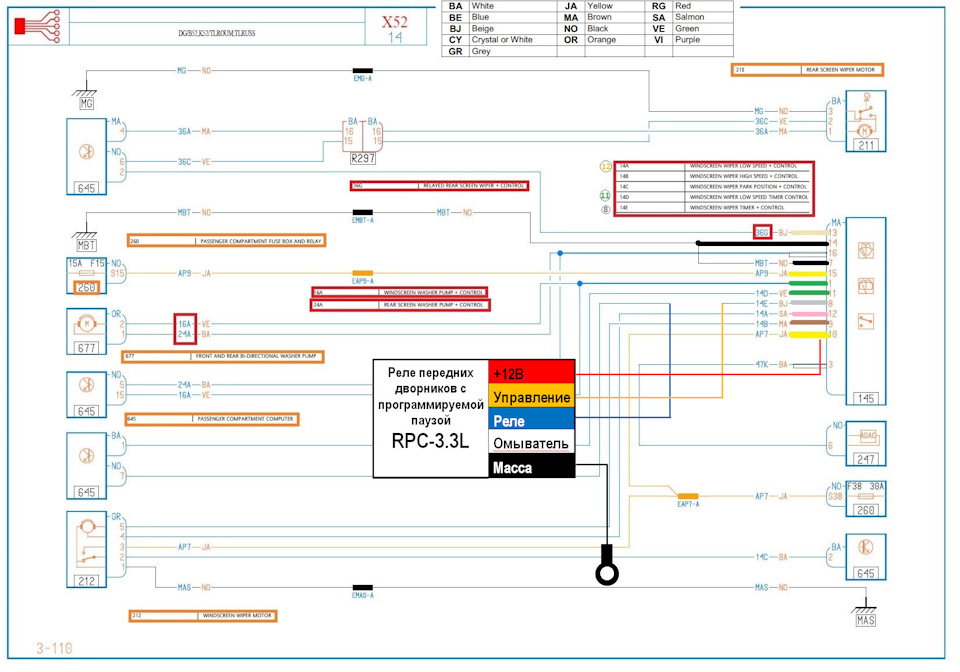

> Повна схема (спасибі 8wizzard2)
Повна схема
Коментарі19
ні, все уважно перевірив-все працює!
Дивно звичайно, у мене повністю все функціонує. Діод не працює навіть при працюючих щітках в положенні переривчастий? Він повинен відображати логіку роботи пристрою, і отже іноді він блимає, іноді світиться, а іноді взагалі не горить.
я підключив все як автор (вироби) вказав- працює, в принципі задоволений, але !, зауважив що штатна функція євродвірника (тобто короткочасне натискання для одного помаху) стала не доступна поки хоча б раз не включу першу швидкість очищення з будь-яки...
Справді, правильно вказано в інструкції, зараз виправив схему, у мене досвідчений зразок, тому дроти поміняні місцями, правильно так як на схемі. Ще раз дякую 8wizzard2 за допомогу та підказки.
Передам автору, подивиться як правильно і зробимо правильний варіант. Дякую.
Підкажіть будь ласка, а чи можна якось схожим чином використовуючи звичайне реле розвантажити контакти перемикача двірників? Через відсутність реле вони у мене з часом почали підгоряти. Намагався вивчати різні схеми, але так нічого і не зрозумів. Влі...
і що? на схемі у вас знову помилка, ви синій намалювали в колодку, а помаранчевий на реле хоча за мануалом навпаки
ДЯКУЙ!з.и. цю схему розробник сміливо може прикладати до виробу, тоді робота займе 10 хвилин!
Перепрошую, дійсно, я ввів в оману з номерами на колодці, основний висновок це 8, його використовуємо з боку роз'єму, як реле (синій дріт) а сірий, який був у роз'ємі, це управління (помаранчевий), харчування це 10 клема колодки. заважати.
ще трохи доповнив, залишаються дроти 8,12,11 ?)) 12,11-явно силові.
розколупав заводську схематику(фото вище) і вніс усі назви з дата шита назви і кольору мені не подобаються (принаймні передбачувано-розривається) але що творець в даному випадку називає INT? напевно low ), одним словом може кому знадобиться, нехай бу...
Я завтра зроблю фото, і опишу докладніше, що і куди підключав.
ВЕРХ КОЛОДКИ -вважаємо праворуч наліво
.і низ
Фото постараюся зробити на вихідних.
шеф дуже хотів би схему і розпинування і фото
Вже давно вирішено ціну 300₽.
Не зовсім зрозумів навіщо два ланцюги рвати? Що за реле, може хоч джерело є, звідки інформація, а то якось не зовсім інформативно?
Ця фото зі стрічки за бажання знайдеш там людина все розписала куди і навіщо.
